Yanmar RMB/Energie neoTower BSS 7 Handbuch
Stromspeicher
Inhaltsverzeichnis
Inhaltsverzeichnis
Inhaltszusammenfassung für Yanmar RMB/Energie neoTower BSS 7

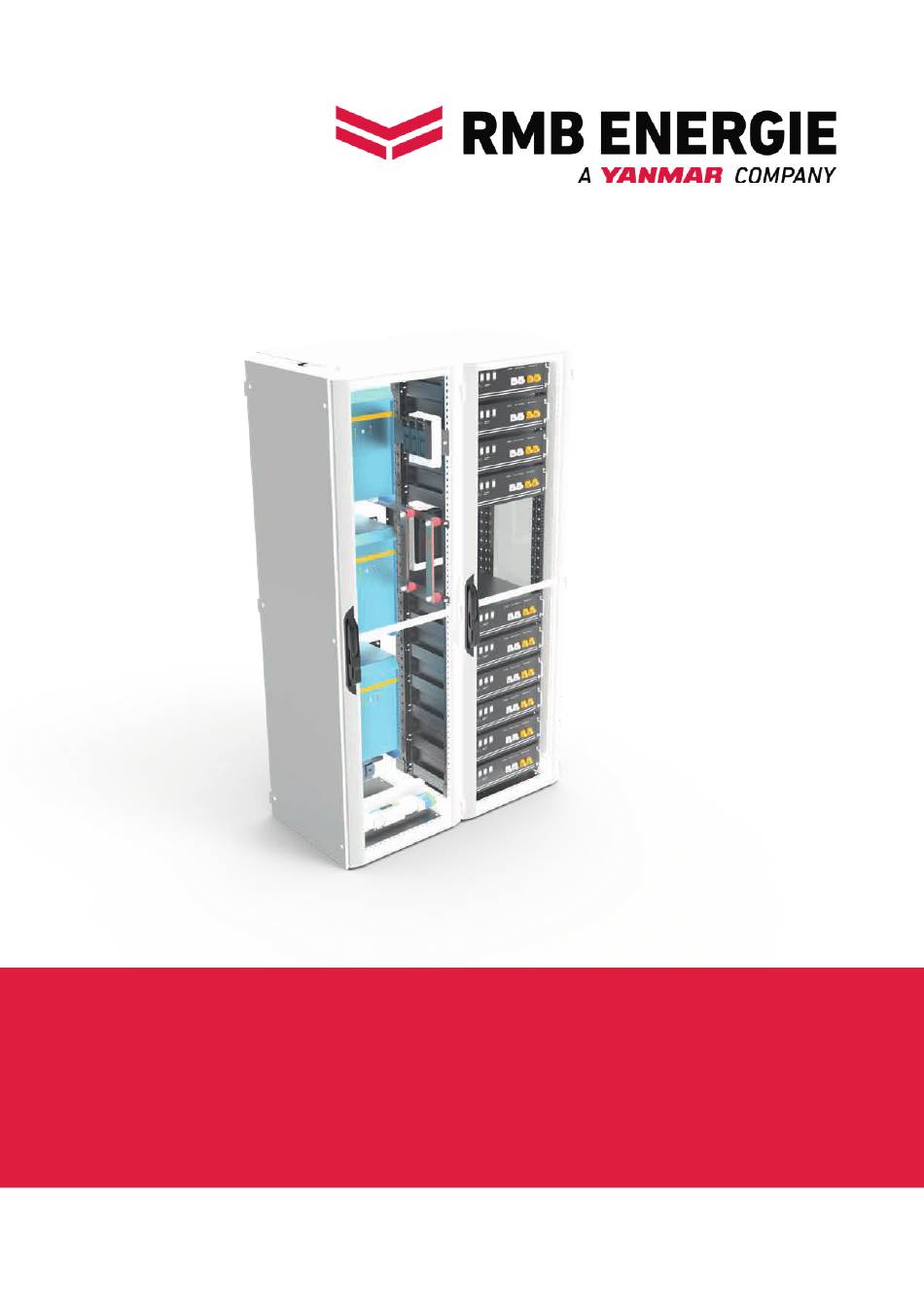

- Seite 1 HANDBUCH neoTower Stromspeicher ® Stand 02/2024...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Dokumentinformationen ....3 Gültigkeit ....3 Ergänzende Informationen . -
Seite 3: Dokumentinformationen
Dokumentinformationen Dokumentinformationen Ergänzende Informationen Unter www.rmbenergie.com sind folgende ergänzende Informationen und Dokumente zu finden: Technische Daten. Produktbroschüre Anmeldeunterlagen Energieversorger Gültigkeit Original-Handbuch. In dieser Anleitung wird das Produkt mit „System oder "Anlage” bezeichnet. Diese Anleitung ist gültig für folgende Produkte: Batteriespeichersystem (BSS) •... -
Seite 4: Sicherheitshinweise
Dokumentinformationen Sicherheitshinweise Symbolerklärung ⚠ GEFAHR! Texte Hinweise mit dem Wort GEFAHR warnen vor einer ► Handlungsaufforderung gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führt. − Aufzählung ⚠ Verweis auf andere Stellen in diesem Dokument WARNUNG! Verweis auf andere Dokumente, die zu beachten Hinweise mit dem Wort WARNUNG warnen vor einer sind gefährlichen Situation, die zum Tod oder zu schweren... -
Seite 5: Sicherheitsinformationen
Sicherheitsinformationen Sicherheitsinformationen 2.2.2 Betreiber Der Betreiber ist verantwortlich für das Gebäude, in dem das Produkt eingesetzt wird. Der Betreiber hat folgende Aufgaben: − Erfüllung der Anforderungen durch den Energieversorger (z. B. Anmeldung, Zulassung, Vergütung). Bestimmungsgemäße Verwendung − Erfüllung der Anforderungen an den Aufstellort. −... -
Seite 6: Allgemeine Sicherheitshinweise
Sicherheitsinformationen Allgemeine Sicherheitshinweise In folgenden Fällen übernimmt der Hersteller keine Haftung oder Garantie bei Schäden: ⚠ − Bei Nichtbeachtung dieser Anleitung. WARNUNG! − Bei bestimmungswidriger Verwendung. − Bei unsachgemäßer Handhabung. Gefahr durch Nichtbeachtung der Anleitung! − Bei Verwendung durch nicht autorisierte Diese Anleitung enthält wichtige Informationen Zielgruppen. -
Seite 7: Sicherheitshinweise
Sicherheitsinformationen Sicherheitshinweise Schutzeinrichtungen ⚠ ⚠ GEFAHR! WARNUNG! Lebensgefährlicher Stromschlag Die Schutzeinrichtungen dienen der Sicherheit im Durch Überbrückung der Batteriepole wird ein Umgang mit dem System. Fehlende oder defekte Kurzschluss verursacht, der einen Stromfluss zur Schutzeinrichtungen können zu gefährlichen Folge hat. Ein solcher Kurzschluss ist unbedingt zu Situationen führen. -
Seite 8: Produktinformationen
Produktinformationen Produktinformationen die Batterien laden. Wichtiger Hinweis: Die Batterien dürfen bis max. 80% geladen werden. ► Batteriemodule nicht außerhalb des Speichersystems betreiben. Funktionsprinzip Durch den Einsatz eines speziell entwickelten Stromspeicher wird der Eigenstromanteil gesteigert. Der überschüssig produzierte Strom wird in hochwertigen Batterien gespeichert. -
Seite 9: Lieferumfang
Produktinformationen Lieferumfang A Batterie B Batterieverbindungssatz (ROT/SCHWARZ) Der Lieferumfang kann je nach Systemgröße variieren. C Patchkabel D Erdungskabel E Wechselrichter F Dokumentation Abmessung Abbildung: Systemschrank Systemschrank L (mm) B (mm) H (mm) Abmessung 1.880 Abbildung: neoTower Stromspeicher BOS 21 ® Handbuch neoTower Stromspeicher | (02/2024) RMB/ENERGIE GmbH | 9... -
Seite 10: Installation Und Inbetriebnahme
Installation und Inbetriebnahme Installation und Inbetriebnahme Anschluss Unter Erfüllung der unter 4.1 und 4.2 aufgeführten Voraussetzungen, kann das Batteriespeichersystem angeschlossen werden. Anforderungen an den Aufstellort Das System ist nur unter Einhaltung der folgenden ► Schließen Sie das System netzseitig (links/ baulichen Voraussetzungen zu installieren: gelber Rahmen) und gebäudeseitig (rechts/grüner Rahmen) an. -
Seite 11: Einstellungen Display
Installation und Inbetriebnahme Einstellungen Display ► Führen Sie am Monitor des BHKW folgende Einstellungen (Wertetabelle) für den BSS durch: neoTower Min SoC (außer bei Netzausfall) Leistungsvorgabe Einspeisen ins Netz ® BSS 7 BSS 11 BSS 21 BSS 7 BSS 11 BSS 21 min 10% / max 100% In der Regel "0W"... - Seite 12 Installation und Inbetriebnahme ► Führen Sie am Monitor des BHKW folgende Einstellungen (Wertetabelle) für den BOS durch: Min SoC Max SoC für FRG BHKW neoTower ® (außer bei Netzausfall) (Inselbetrieb) BOS 18 BOS 21 BOS 36 BOS 57 BOS 114 min 20% / max 80% 11.0 min 10% / max 100%...
- Seite 13 Installation und Inbetriebnahme Leistungsvorgabe Einspeisen neoTower Max Leistung p. Phase zum Start BHKW (Inselbetrieb) ® ins Netz BOS 18 BOS 21 BOS 36 BOS 57 BOS 114 <= 800 W Inverter, da Inverter, da Inverter, da Inverter, da Inverter, da Anlasser Anlasser Anlasser...
-
Seite 14: Anzeige Und Bedienung
Anzeige und Bedienung Anzeige und Bedienung LED- Anzeige Wechselrichter Die Batterie ist fast leer. Der Wechselrichter ist in Betrieb und Strom fließt zu den Verbrauchern. Der Wechselrichter ist wegen zu niedriger Batteriespannung abgeschaltet. Die Nennleistung des Gerätes ist überschritten. Die Überlastanzeige blinkt. -
Seite 15: Led-Anzeige Ladegeräte
Anzeige und Bedienung LED-Anzeige Ladegeräte Der Wechselrichter ist wegen zu hoher Die Wechselspannung an Eingang AC-in-1 oder Betriebstemperatur abgeschaltet. AC-in-2 ist durchgeschaltet und das Ladegerät befindet sich im Konstantstrommodus ("bulk"). Wechselndes Blinken der lEDs weist auf fast leere Batterien und auf gleichzeitige Überlast hin. Die Wechselspannung an Eingang AC-in-1 oder Wenn "overload"... - Seite 16 Anzeige und Bedienung Die Wechselspannung an Eingang AC-in-1 oder Die Wechselspannung an Eingang AC-in-1 AC-in-2 ist durchgeschaltet und das Ladegerät oder AC-in-2 ist durchgeschaltet. Die Belastung befindet sich im Erhaltungsspannungs-oder ist höher als die äußere Netzleistung. Der Lagemodus ("float" bzw. "storage"). Wechselrichter schaltet zu, um den fehlenden Strom beizuliefern.
-
Seite 17: Bedienung Batteriemodule
Anzeige und Bedienung Bedienung Batteriemodule Power Schalter (A): ► Zur Ein- bzw. Abschaltung der Batterie SW Button (B): ► Zum Start der obersten Masterbatterie ca. 1-2 Sekunden gedrückt halten. Die restlichen Batterien starten in der Folge automatisch. RUN LED (C): ►... -
Seite 18: Erklärung Der Begrifflichkeiten
Anzeige und Bedienung Erklärung der Begrifflichkeiten Netzparallelbetrieb wird dieser Einstellwert nicht unterschritten. Dies gewährleistet eine notwendige Die Parameter mit den vertieften Anzeigewerten Mindestlaufzeit, die das BOS-System überbrücken können als Fachmann angepasst werden. kann. Weiß hinterlegte Werte können nur ausgelesen Schalter: werden. - Seite 19 Anzeige und Bedienung Max Leistung pro Phase zum Start BHKW: Maximal zulässiger Leistungswert pro Phase. Dies ist für einige BOS-Konstellationen notwendig, wenn das BHKW nicht über einen Anlasser gestartet wird. Der Anlassstrom würde das System überlasten und das BHKW nicht starten können (Einstellwert in Watt).
-
Seite 20: Wartung
Wartung Wartung Funktionskontrolle Voraussetzung für den störungsfreien Betrieb, die Betriebssicherheit, Zuverlässigkeit und Langlebigkeit des Speichersystems sind eine regelmäßige Funktionskontrolle und Reinigung des Speichersystems. Eine Wartung der im Speichersystem verbauten Batteriemodule ist nicht notwendig. Alle 2 Wochen: ► Kontrollieren, ob eine Störung des Speichersystems vorliegt. -
Seite 21: Demontage Und Entsorgung
Demontage und Entsorgung Demontage und Entsorgung Demontage ⚠ GEFAHR! Unsachgemäße Demontage des Speichersystems Lebensgefahr durch Stromschlage ► Das Speichersystem nur durch autorisierte Elektrofachkräfte demontieren lassen. Entsorgung ⚠ ACHTUNG! Unsachgemäßer Transport der Batteriemodule Brand der Batteriemodule oder Austritt gesundheitsgefährdender Inhaltsstoffe! ► Batteriemodule nur in Verpackungen transportieren, die den gültigen Vorschriften entsprechen. -
Seite 22: Technische Daten
Technische Daten Technische Daten Technisches Datenblatt Batteriespeichersystem (BSS) Technisches Datenblatt BSS BSS 7, BSS 11 Produktbezeichnung BSS 7 BSS 11 Allgemein 10,7 Batteriespeichergröße (brutto) max. Ausgangsleistung 3000 5000 n.a. max. Wirkungsgrad Dauerladeleistung 1700 3400 1x 230 V (AC in) 1x 230 V (AC out) Anschlüsse 1x 48 V (DC) Kabelquerschnitt (max. -
Seite 23: Produktbezeichnung
Technische Daten Technisches Datenblatt Batteriespeichersystem (BSS) BSS 21, BSS 25, BSS 28, BSS 32 Produktbezeichnung BSS 21 BSS 25 BSS 28 BSS 32 Allgemein 21,3 24,9 28,4 32,0 Batteriespeichergröße (brutto) 10000 max. Ausgangsleistung n.a. max. Wirkungsgrad 6700 Dauerladeleistung 2x 230 V (AC in) 2x 230 V (AC out) Anschlüsse 1x 48 V (DC) - Seite 24 Technische Daten Technisches Datenblatt Batteriespeichersystem (BSS) BSS 36, BSS 39, BSS 43, BSS 46 Produktbezeichnung BSS 36 BSS 39 BSS 43 BSS 46 Allgemein 35,5 39,1 42,6 46,2 Batteriespeichergröße (brutto) 10000 max. Ausgangsleistung max. Wirkungsgrad 6700 Dauerladeleistung 2x 230 V (AC in) 2x 230 V (AC out) Anschlüsse 1x 48 V (DC)
-
Seite 25: Technisches Dateblatt Bos
Technische Daten Technisches Datenblatt Batteriespeichersystem inkl. Blackout-Start (BOS) Technisches Dateblatt BOS BOS 18, BOS 21, BOS 25, BOS 28 Produktbezeichnung BOS 18 BOS 21 BOS 25 BOS 28 Allgemein 17,8 21,3 24,9 28,4 Batteriespeichergröße (brutto) max. Ausgangsleistung 9000 15000 15000 15000 n.a. - Seite 26 Technische Daten Technisches Datenblatt Batteriespeichersystem inkl. Blackout-Start (BOS) BOS 32, BOS 36, BOS 39 Produktbezeichnung BOS 32 BOS 36 BOS 39 Allgemein 32,0 35,5 39,1 Batteriespeichergröße (brutto) max. Ausgangsleistung 15000 24000 24000 max. Wirkungsgrad n.a. Dauerladeleistung 10000 15800 15800 3x 230 V (AC in) 3x 230 V (AC out) Anschlüsse 1x 48 V (DC)
- Seite 27 Technische Daten Technisches Datenblatt Batteriespeichersystem inkl. Blackout-Start (BOS) BOS 43, BOS 46, BOS 50, BOS 53 Produktbezeichnung BOS 43 BOS 46 BOS 50 BOS 53 Allgemein 42,6 46,2 49,7 53,3 Batteriespeichergröße (brutto) 24000 max. Ausgangsleistung max. Wirkungsgrad 15800 Dauerladeleistung 3x 230 V (AC in) 3x 230 V (AC out) Anschlüsse 1x 48 V (DC)
- Seite 28 Technische Daten Technisches Datenblatt Batteriespeichersystem inkl. Blackout-Start (BOS) BOS 57, BOS 64 Produktbezeichnung BOS 57 BOS 64 Allgemein 56,8 63,9 Batteriespeichergröße (brutto) 45000 max. Ausgangsleistung n.a. max. Wirkungsgrad 28800 Dauerladeleistung 3x 230 V (AC in) 3x 230 V (AC out) Anschlüsse 1x 48 V (DC) Kabelquerschnitt (max.
- Seite 29 Technische Daten Technisches Datenblatt Batteriespeichersystem inkl. Blackout-Start (BOS) BOS 71, BOS 75, BOS 78 Produktbezeichnung BOS 71 BOS 75 BOS 78 Allgemein 71,0 74,6 78,1 Batteriespeichergröße (brutto) 45000 max. Ausgangsleistung max. Wirkungsgrad 28800 Dauerladeleistung 3x 230 V (AC in) Anschlüsse 3x 230 V (AC out) 1x 48 V (DC) Kabelquerschnitt (max.
- Seite 30 Technische Daten Technisches Datenblatt Batteriespeichersystem inkl. Blackout-Start (BOS) BOS 96, BOS 100 Produktbezeichnung BOS 96 BOS 100 Allgemein 95,9 99,5 Batteriespeichergröße (brutto) 45000 max. Ausgangsleistung max. Wirkungsgrad 28800 Dauerladeleistung 3x 230 V (AC in) Anschlüsse 3x 230 V (AC out) 1x 48 V (DC) Kabelquerschnitt (max.
- Seite 31 Technische Daten Technisches Datenblatt Batteriespeichersystem inkl. Blackout-Start (BOS) BOS 107, BOS 114 Produktbezeichnung BOS 107 BOS 114 Allgemein 106,6 113,7 Batteriespeichergröße (brutto) max. Ausgangsleistung 45000 90000 n.a. max. Wirkungsgrad Dauerladeleistung 28800 57600 3x 230 V (AC in) Anschlüsse 3x 230 V (AC out) 1x 48 V (DC) Kabelquerschnitt (max.
- Seite 32 Technische Daten Technisches Datenblatt Batteriespeichersystem inkl. Blackout-Start (BOS) BOS 107, BOS 114 Produktbezeichnung BOS 107 BOS 114 Allgemein 106,6 113,7 Batteriespeichergröße (brutto) max. Ausgangsleistung 45000 90000 n.a. max. Wirkungsgrad Dauerladeleistung 28800 57600 3x 230 V (AC in) 3x 230 V (AC out) Anschlüsse 1x 48 V (DC) Kabelquerschnitt (max.
- Seite 33 Notizen Handbuch neoTower Stromspeicher | (02/2024) RMB/ENERGIE GmbH | 33 ®...
- Seite 34 Notizen 34 | RMB/ENERGIE GmbH Handbuch neoTower Stromspeicher | (02/2024) ®...
- Seite 35 Notizen Handbuch neoTower Stromspeicher | (02/2024) RMB/ENERGIE GmbH | 35 ®...
- Seite 36 RMB/ENERGIE GmbH Hauptstraße 543a 26683 Saterland, Germany Tel.: +49 4498 92288–0 Fax: +49 4498 92288–66 info@rmbenergie.com www.rmbenergie.com...
