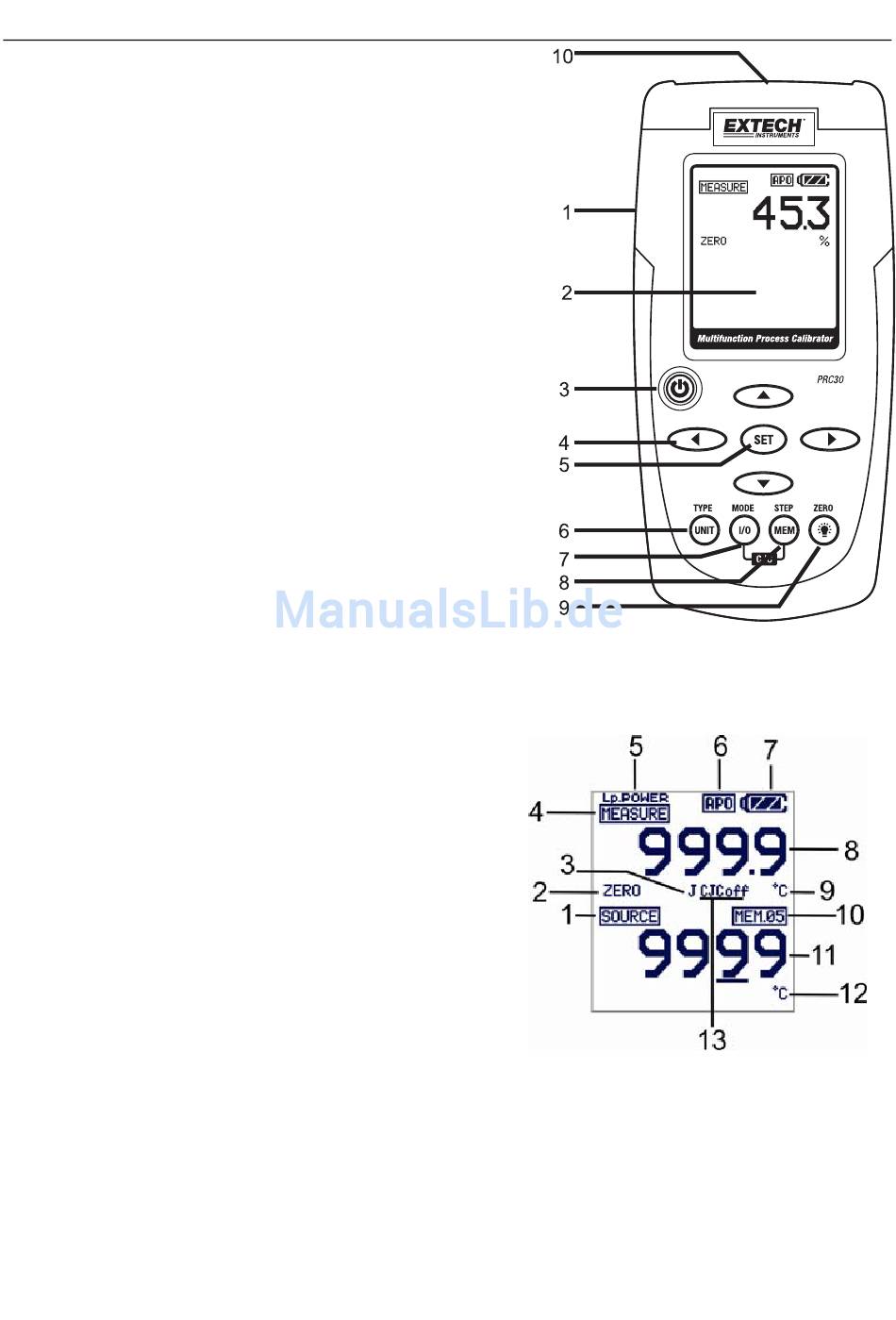

Aufbau des Messgeräts
1.
AC-Netzadapter-Eingangsbuchse
2.
Display
3.
Ein-/Ausschalter
4.
Pfeiltasten zur Einstellung des Quellenausgangs
5.
SET-Taste
6.
UNIT-Taste (Thermoelementtyp, °C oder °F)
7.
I/O-Taste
8.
MEM / STEP-Speichertaste
9.
Hintergrundbeleuchtung/ZERO-Taste
10. Eingangs-/Ausgangs-Buchsen und
Thermoelementministecker
Displaylayout
1.
Symbol für Betriebsart SOURCE (Quelle)
2.
Statussymbol für NULL-Funktion
3.
Thermoelementtyp
4.
Symbol für Betriebsart MEASURE (Messung)
5.
Symbol der LOOP Power
6.
Aktivitätssymbol für Abschaltautomatik
7.
Symbol für Batteriestatus
8.
Wert der Betriebsart MEASURE (Messung)
9.
Symbol der Einheit für Betriebsart MEASURE
(Messung)
10.
Speicherplatz des Datenloggers
11.
Wert der Betriebsart Quelle
12.
Symbol der Einheit für Betriebsart Quelle
13.
Schaltungsstatus ON (Ein) oder OFF (Aus) der Kaltstellenkompensation (CJC)
3
PRC30-EU-DE-V1.2 01/13
