Rotek PM-FSD-STEP Benutzer- Und Wartungshandbuch
Folienschweißgerät standausführung, 400mm schweißlänge, dauerbeheizt
Verwandte Anleitungen für Rotek PM-FSD-STEP
Inhaltszusammenfassung für Rotek PM-FSD-STEP

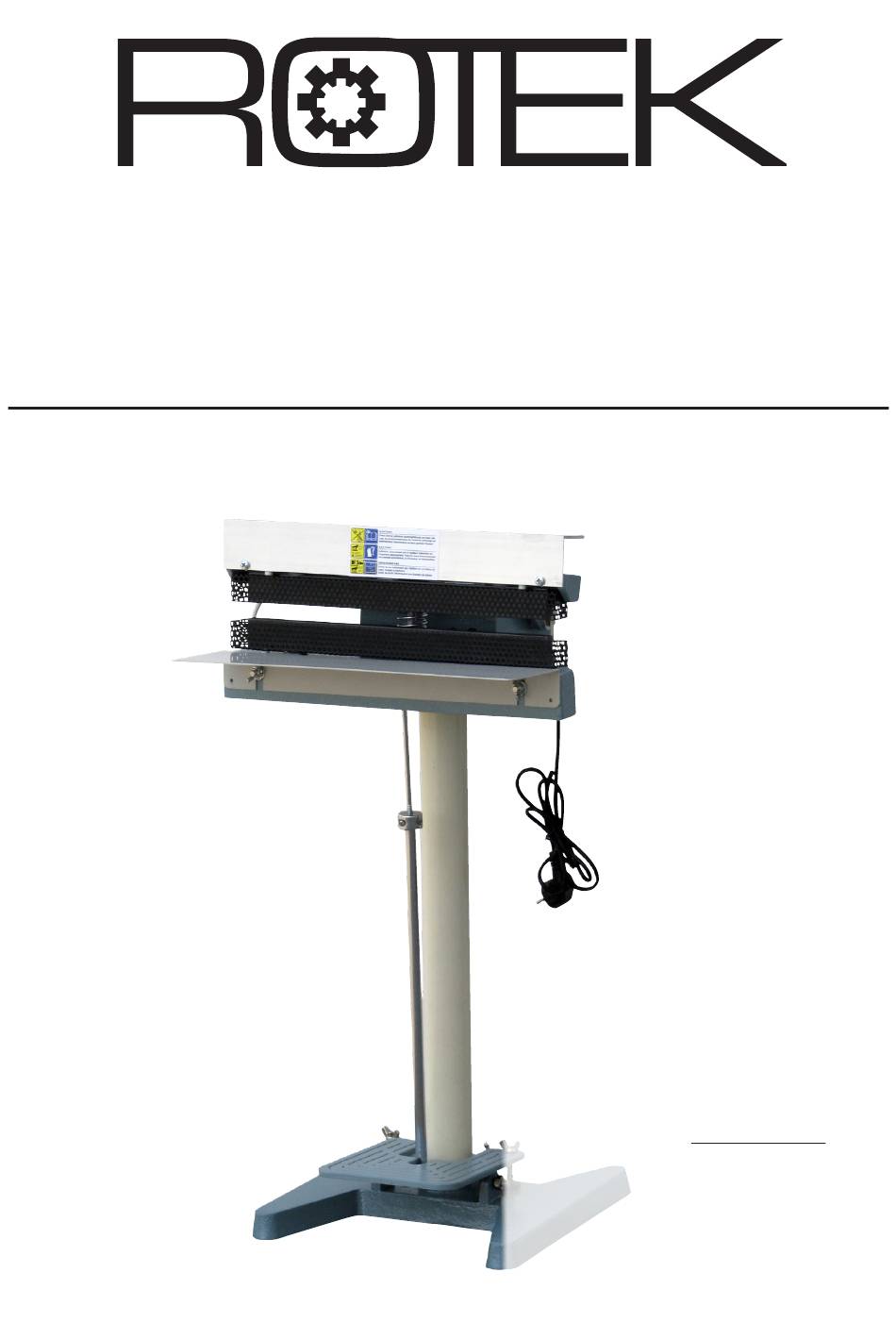

- Seite 1 Folienschweißgerät PM-FSD-STEP Standausführung, 400mm Schweißlänge, Dauerbeheizt Benutzer- und Wartungshandbuch DE ZD1204 Stand Feb. 2024 Modell: PM-FSD-STEP Versorgung: 220-240V / 50Hz Leistung: 450 W Schweißlänge: 400 mm Schweißbreite: 15 mm PACK079 Abmessungen: 450 x 400 x 895 mm Gewicht: 21 kg...
-
Seite 2: Sicherheitshinweis
Vorwort Sehr geehrter Kunde, bitte nehmen Sie sich die Zeit dieses Handbuch vollständig und aufmerksam durchzulesen. Es ist wichtig, dass Sie sich vor der Inbetriebnahme mit den Bedienungselementen sowie mit dem sicheren Umgang Ihres Gerätes vertraut machen. Dieses Handbuch sollte immer in der Nähe des Gerätes aufbewahrt werden, um im Zwei- felsfall als Nachschlagewerk zu dienen und sollte gegebenenfalls auch etwaigen Nachbesit- zern ausgehändigt werden. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Sicherheitshinweise 1.1. Aufstellungsort / Installation 1.2. Risiken durch Strom 1.3. Ausrüstung 1.4. Risiken durch hohe Temperaturen 1.5. Bestimmungsgemäße Verwendung 1.6. Wartung 2. Spezifikation 2.1. Technische Daten 2.2. Geräteabbildungen 3. Montage und Justage 3.1. Montage 3.2. Justage 4. Verwendung 4.1. -
Seite 4: Sicherheitshinweise
1. Sicherheitshinweise Die Anweisungen in diesem Handbuch müssen ggf. durch die jeweils gültigen gesetzlichen Vorschriften und technische Normen ergänzt werden. Sie erset- zen keine Normen oder zusätzliche (auch nicht gesetzliche) Vorschriften, die aus Sicherheitsgründen erlassen wurden. Dieses Gerät hat gefährliche (spannungsführende und heiße) Teile. Daher kann es bei Nichtbeachtung, der in diesem Handbuch angeführten Anweisungen, zu schwe- ren Personen- oder Sachschäden kommen. -
Seite 5: Ausrüstung
1.3. Ausrüstung • Tragen Sie bei Tätigkeiten am Gerät immer enganliegende Kleider deren Enden mit Gummibändern geschlossen sind, sowie Handschuhe und Schutzbrille gemäß den je- weils gültigen Vorschriften zur Vermeidung von Arbeitsunfällen. • Sicherstellen, dass ein Verbandskasten für Notfälle griffbereit ist. 1.4. -
Seite 6: Spezifikation
Verschweißen von metallisierten Beuteln, Blockkastenbeuteln und derglei- chen bis zu einer Schweißnahtlänge von 400mm. Das Packgut kann auf dem Ablagetisch plaziert werden. Die Verschweißung wird per Fußpedal ausgelöst. 2.1. Technische Daten Modell PM-FSD-STEP (ZD1204) Schweißlänge 400 mm Schweißbreite 15 mm... -
Seite 7: Geräteabbildungen
2.2. Geräteabbildungen HEISS ≤65°C ≤200°C Hitze-Schutzblech Schweißbalken (schließend) Schweißbalken (starr) Ablagetisch Typenschild Netzkabel Betätigungsgestänge Fußpedal Justageschraube Fußpedal Standfuß... -
Seite 8: Montage Und Justage
3. Montage und Justage 3.1. Montage Je nach Vertriebskanal oder Transportart, kann eine Endmontage des Gerätes von Nöten sein. Be- nötigtes Werkzeug: Kreuzschraubenzieher, Zange. • Stellen Sie den Standfuss (1) auf eine ebene, feste Oberfläche und öffnen Sie die Rohrhalteschraube (2). •... -
Seite 9: Justage
3.2. Justage • Stellen Sie das Folienschweißgerät auf eine ebene fes- te Oberfläche und bringen Sie das Gerät über die Stell- schraube (20) (am Standfuss links hinten) in Waage. • Justieren Sie die Stellschraube (21) des Fußpedals so, daß das Fusspedal in nicht betätigtem Zustand in etwa waagrecht steht. -
Seite 10: Verwendung
4. Verwendung 4.1. Bedienpanel Aktuelle Balkentemperatur Betriebsanzeige Zieltemperatur verringern Anzeige der Heizphase Anzeige der Zieltemperatur Hauptschalter Anzeige Heizung deaktiviert Zieltemperatur erhöhen 4.2. Inbetriebnahme Bringen Sie das Gerät an den jeweiligen Verwendungsort. Beachten Sie vor der Inbetriebnahme die Sicherheitshinweise unter Kapitel 1 sowie die Justagehinweise unter Kapitel 3.2. - Seite 11 Beachten Sie, daß die Schweißbalken sowie Teile des Gehäuses heiß sind (siehe Warnhinweise am Gerät sowie die Temperaturkennzeichnung unter 2.2). Des weite- ren kann die Folie bei falsch eingestellter Schweißdauer sehr heiß bzw. klebrig sein! Das Tragen von Schutzhandschuhen zur Vermeidung von Arbeitsunfällen ist während der Bedienung des Gerätes unumgänglich! Entfernen Sie Folienreste von den Schweißbalken und halten Sie diese immer sau- ber (nicht mit feuchten Tüchern, sondern immer mit trockenen Baumwolltüchern...
-
Seite 12: Reinigung Und Instandhaltung
5. Reinigung und Instandhaltung Regelmäßiges Service und Wartung verlängert die Lebensdauer und gewährleistet einen störungsfreien Betrieb. Das für die Instandhaltung bzw. Reinigung zuständige Personal muss technisch dazu befähigt sein, die jeweiligen Arbeiten durchzuführen. Gestatten Sie niemals nicht be- fähigten Personen Tätigkeiten an egal welchem Bauteil des Gerätes durchzuführen. 5.1. -
Seite 13: Explosionszeichnung
5.5. Explosionszeichnung... -
Seite 14: Sonstiges
6. Sonstiges 6.1. Garantiebedingungen Die Garantiedauer dieses Gerätes beträgt 12 Monate ab Zustellung zum Endverbraucher, längstens jedoch 14 Monate nach dem Lieferdatum. Unter dem Lieferdatum ist jenes Datum zu verstehen welche bei der Auslieferung auf dem jeweiligen Transportschein (Lieferschein oder Rechnung) angeführt ist. Die Garantiedauer von Ersatzteilen beträgt 6 Monate ab Zustellung zum Endverbraucher. -
Seite 15: Konformitätserklärung - Declaration Of Confirmity
6.2. Konformitätserklärung - Declaration of confirmity Rotek Handels GmbH Hiermit erklären wir, Handelsstrasse 4 We herewith declare, 2201 Hagenbrunn Austria/Österreich Dass das nachfolgend bezeichnete Gerät aufgrund seiner Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlä- gigen, grundlegenden Sicherheits- und Gesundheitsanforderungen der EG- Richtlinien entspricht. - Seite 16 Bei Fragen oder Anregungen wenden Sie sich bitte an : Rotek Handels GmbH Handelsstr. 4, A-2201 Hagenbrunn Tel : +43-2246-20791 Fax : +43-2246-20791-50 e-mail: office@rotek.at http://www.rotek.at © Rotek Handels GmbH 2024...
