BMW Motorrad 76 51 013 Bedienungsanleitung

BMW Motorrad 76 51 013 Bedienungsanleitung

Kabelloses kommunikationssystem für helm gs rallye
Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
Bestell-Nr.
1
0998 - Universelles Zubehör
76 51 013 Kabelloses Kommunikationssystem für Helm GS Rallye
1

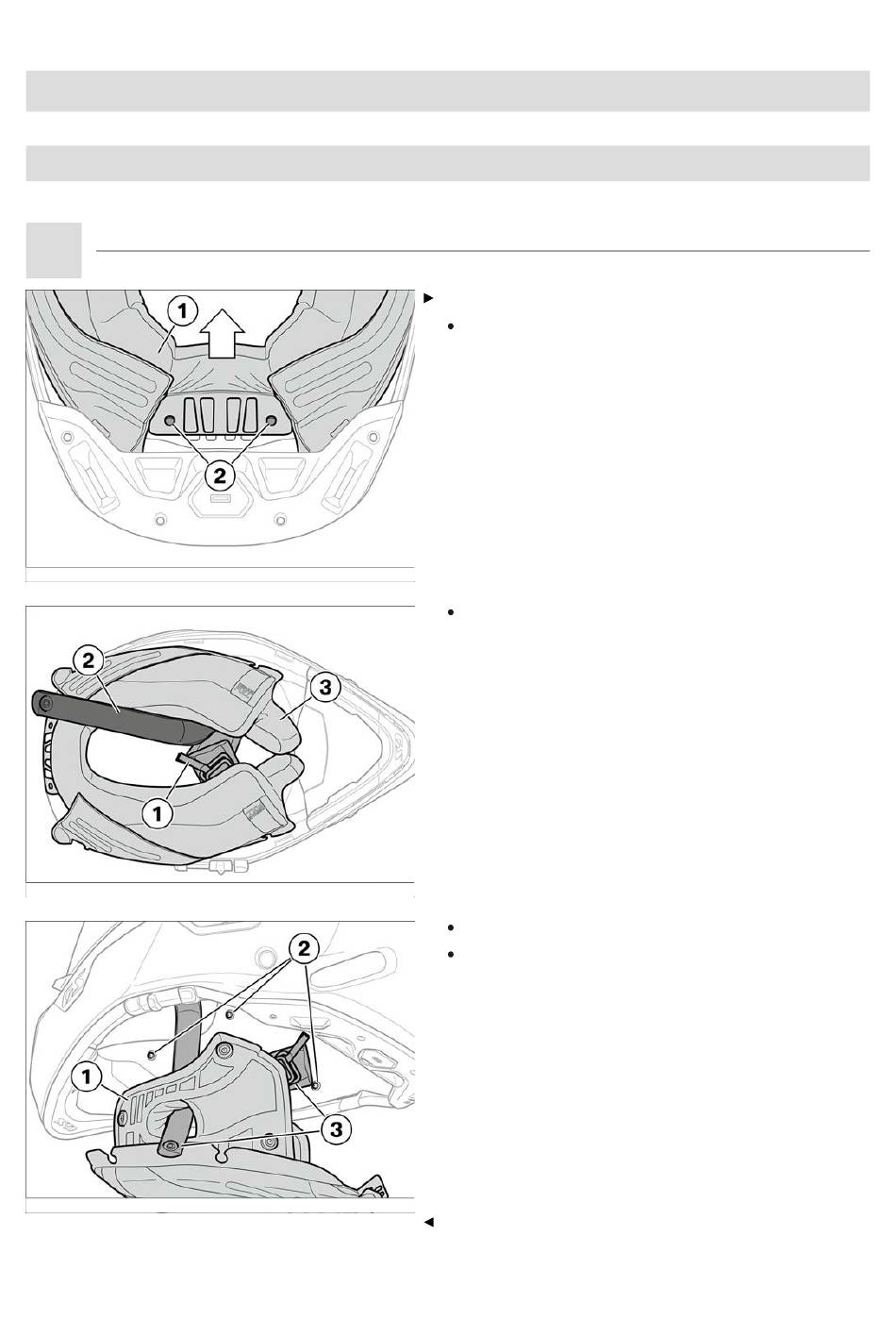

Wangenpolster ausbauen
Wangenpolster (1) nach vorn drücken, um Druck-
knöpfe (2) zu lösen.
Kinnriemen (1) und (2) aus Wangenpolster (3) ziehen.
Wangenpolster (1) von Druckknöpfen (2) lösen.
Kinnriemen (3) aus Wangenpolster (1) ausfädeln.
Inhaltsverzeichnis
loading

Verwandte Anleitungen für BMW Motorrad 76 51 013

Inhaltszusammenfassung für BMW Motorrad 76 51 013

  • Seite 1 Bestell-Nr. 0998 - Universelles Zubehör 76 51 013 Kabelloses Kommunikationssystem für Helm GS Rallye Wangenpolster ausbauen Wangenpolster (1) nach vorn drücken, um Druck- knöpfe (2) zu lösen. Kinnriemen (1) und (2) aus Wangenpolster (3) ziehen. Wangenpolster (1) von Druckknöpfen (2) lösen.

  • Seite 2: Abdeckklappe Ausbauen

    Bestell-Nr. Kinnspoiler ausbauen Kinnspoiler (1) ausbauen. Abdeckklappe ausbauen Schrauben (1) ausbauen. Abdeckklappe (2) abnehmen. Klettpads einbauen Klettpad für Lautsprecher (1) und für Mikrofon (2) ein- bauen. Klettpad für Lautsprecher rechts gleicherweise einbauen.

  • Seite 3: Batterie Einbauen

    Bestell-Nr. Batterie einbauen Batterie (1) mit Polster (2) einbauen. Abdeckkappen ausbauen Abdeckkappe (1) ausbauen, dafür mit geeignetem Werk- zeug an Aussparung (2) ansetzen. Abdeckkappe rechts gleicherweise ausbauen. Antenne einbauen Antenne (1) in Antennenschacht (2) einbauen. Auf korrekte Ausrichtung der Antenne achten.

  • Seite 4: Klebeband Einbauen

    Bestell-Nr. Antennenkabel (1) in Kabelschacht einfädeln. Antenne rechts gleichwerweise einbauen. Antennen anschließen Antennenstecker (1) verbinden und einfädeln. Klebeband einbauen Klebeband (1) über Öffnung (2) anbringen.

  • Seite 5: Lautsprecher Einbauen

    Bestell-Nr. Lautsprecher einbauen Lautsprecher (1) einbauen und Kabel (2) verlegen. Lautsprecher rechts gleicherweise einbauen. Klebeband einbauen Klebeband (1) anbringen. Bedieneinheit einbauen Kabel (1) der Bedineinheit (2) durch Öffnung (3) fädeln.

  • Seite 6: Lautsprecher Anschließen

    Bestell-Nr. Bedineinheit (1) einbauen. Lautsprecher anschließen Lautsprecherstecker (1) mit schwarzem Stecker (2) ver- binden. Lautsprecherstecker (3) mit Stecker (4) verbinden. Auf korrekte Ausrichtung der Stecker (Pfeil) achten. Mikrofon einbauen Mikrofon (1) einbauen und Kabel (2) verlegen.

  • Seite 7: Mikrofon Anschließen

    Bestell-Nr. Mikrofon anschließen Rote Stecker (1) und (2) für Mikrofon verbinden. Auf korrekte Ausrichtung der Stecker (Pfeil) achten. Bedieneinheit anschließen Kabel der Bedieneinheit (1) mit Batterie (2) verbinden Auf korrekte Ausrichtung und Verriegelung des Ste- cker (Pfeile) achten. Kabel in Aussparung (Pfeile) verlegen...

  • Seite 8: Kabel Befestigen

    Bestell-Nr. Kabel befestigen Kabel für Mikrofon und Lautsprecher links und rechts mit Klebeband fixieren. Kinnspoiler einbauen Kinnspoiler (1) an Helmschale (2) ausrichten und an- drücken. Bedieneinheit verbauen Abdeckklappe (1) auf Batterie (2) schieben. Abdeckklappe rastet in Führungsnasen (Pfeile) ein.

  • Seite 9: Abdeckklappe Einbauen

    Bestell-Nr. Abdeckklappe einbauen Abdeckklappe (1) ansetzen. Schrauben (2) einbauen. Abdeckkappe rechts einbauen Abdeckkappe (1) einbauen. Wangenpolster einbauen Kinnriemen (3) aus Wangenpolster (1) einfädeln. Wangenpolster (1) in Druckknöpfen (2) befestigen.
  • Seite 10 Bestell-Nr. Kinnriemen (1) und (2) in Wangenpolster (3) einfädeln. Wangenpolster (1) nach hinten drücken, um Druck- knöpfe (2) zu befestigen.
