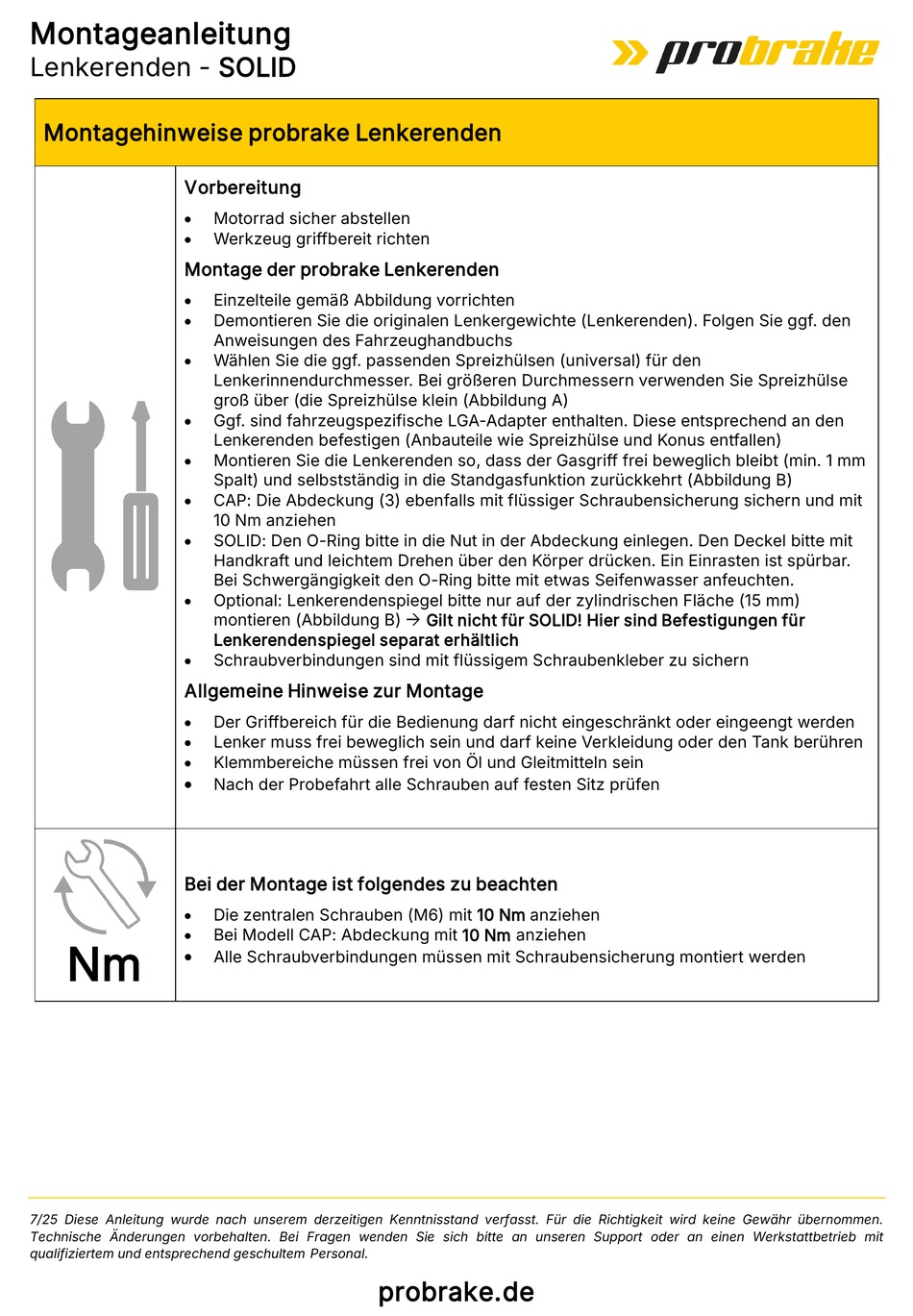

probrake SOLID Montageanleitung Seite 4

Montageanleitung
Lenkerenden - SOLID
Montagehinweise probrake Lenkerenden
Vorbereitung
•
•
Montage der probrake Lenkerenden
•
•
•
•
•
•
•
•
•
Allgemeine Hinweise zur Montage
•
•
•
•
Bei der Montage ist folgendes zu beachten
•
•
Nm
•
7/25 Diese Anleitung wurde nach unserem derzeitigen Kenntnisstand verfasst. Für die Richtigkeit wird keine Gewähr übernommen.
Technische Änderungen vorbehalten. Bei Fragen wenden Sie sich bitte an unseren Support oder an einen Werkstattbetrieb mit
qualifiziertem und entsprechend geschultem Personal.
Motorrad sicher abstellen
Werkzeug griffbereit richten
Einzelteile gemäß Abbildung vorrichten
Demontieren Sie die originalen Lenkergewichte (Lenkerenden). Folgen Sie ggf. den
Anweisungen des Fahrzeughandbuchs
Wählen Sie die ggf. passenden Spreizhülsen (universal) für den
Lenkerinnendurchmesser. Bei größeren Durchmessern verwenden Sie Spreizhülse
groß über (die Spreizhülse klein (Abbildung A)
Ggf. sind fahrzeugspezifische LGA-Adapter enthalten. Diese entsprechend an den
Lenkerenden befestigen (Anbauteile wie Spreizhülse und Konus entfallen)
Montieren Sie die Lenkerenden so, dass der Gasgriff frei beweglich bleibt (min. 1 mm
Spalt) und selbstständig in die Standgasfunktion zurückkehrt (Abbildung B)
CAP: Die Abdeckung (3) ebenfalls mit flüssiger Schraubensicherung sichern und mit
10 Nm anziehen
SOLID: Den O-Ring bitte in die Nut in der Abdeckung einlegen. Den Deckel bitte mit
Handkraft und leichtem Drehen über den Körper drücken. Ein Einrasten ist spürbar.
Bei Schwergängigkeit den O-Ring bitte mit etwas Seifenwasser anfeuchten.
Optional: Lenkerendenspiegel bitte nur auf der zylindrischen Fläche (15 mm)
montieren (Abbildung B)  Gilt nicht für SOLID! Hier sind Befestigungen für
Lenkerendenspiegel separat erhältlich
Schraubverbindungen sind mit flüssigem Schraubenkleber zu sichern
Der Griffbereich für die Bedienung darf nicht eingeschränkt oder eingeengt werden
Lenker muss frei beweglich sein und darf keine Verkleidung oder den Tank berühren
Klemmbereiche müssen frei von Öl und Gleitmitteln sein
Nach der Probefahrt alle Schrauben auf festen Sitz prüfen
Die zentralen Schrauben (M6) mit 10 Nm anziehen
Bei Modell CAP: Abdeckung mit 10 Nm anziehen
Alle Schraubverbindungen müssen mit Schraubensicherung montiert werden
