revolt ZX-3140-675 Bedienungsanleitung
Mppt-solarladeregler für 12/24-v-batterie, mit display und usb-port
Vorschau ausblenden
Andere Handbücher für ZX-3140-675:
- Bedienungsanleitung (32 Seiten) ,
- Bedienungsanleitung (44 Seiten) ,
- Bedienungsanleitung (56 Seiten)
Verwandte Anleitungen für revolt ZX-3140-675
Inhaltszusammenfassung für revolt ZX-3140-675

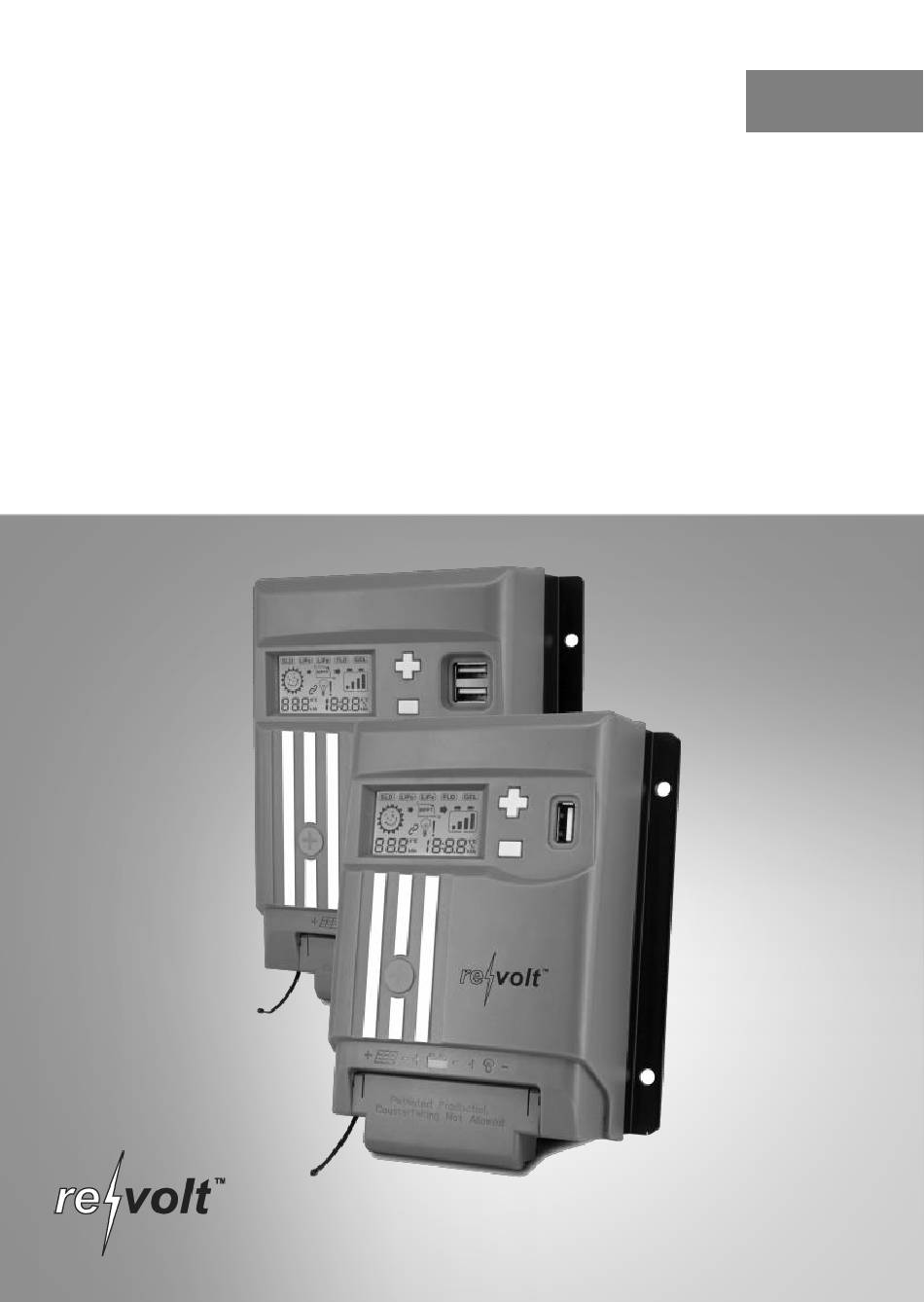

- Seite 1 MPPT-Solarladeregler für 12/24-V-Batterie, mit Display und USB-Port Bedienungsanleitung ZX-3140-675 ZX-3141-675 ZX-3142-675 ZX-3143-675...
-
Seite 2: Inhaltsverzeichnis
Variante ZX-3141, ZX-3142, ZX-3143 ......10 Geräte-Anschluss ............11 Reihenschaltung ............13 Parallelschaltung............14 Anschluss-Diagramm ............. 16 LCD-Display-Anzeige ............17 Startbildschirm ............... 17 Anzeige nach Geräte-Anschluss ........18 Erweiterter Anzeige-Modus ..........18 Ladereihenfolge............... 21 Doppelzeit-Modus ............21 revolt – www.revolt-power.de... - Seite 3 Batterietypen ..............23 Auswahl der Systemspannung ........24 Auf Werkseinstellungen zurückstellen ......25 Problembehandlung............26 Technische Daten............28 revolt – www.revolt-power.de...
- Seite 4 Manual download Handbuch / Mode d’emploi / Istruzioni / Οδηγίες / Instructies / Инструкции / Instrucciones / Ohjeet / Talimatlar www.emall.com/a193140 revolt – www.revolt-power.de...
-
Seite 5: Ihr Neues Produkt
• Bedienungsanleitung Zusätzlich benötigt • Solarpanel (z. B. NX-6134) • 12- oder 24-Volt-Akku (PX-4921) Produktvarianten ZX-3140: MPPT-Solarladeregler MPPT-110 mit 10 A ZX-3141: MPPT-Solarladeregler MPPT-120 mit 20 A ZX-3142: MPPT-Solarladeregler MPPT-130 mit 30 A ZX-3143: MPPT-Solarladeregler MPPT-140 mit 40 A revolt – www.revolt-power.de... -
Seite 6: Wichtige Hinweise Zu Beginn
Stöße, Schläge oder Fall aus bereits geringer Höhe be- schädigt werden. • Halten Sie das Produkt fern von Feuchtigkeit und extre- mer Hitze. • Tauchen Sie das Produkt niemals in Wasser oder andere Flüssigkeiten. • Berühren Sie das Produkt nicht mit nassen oder feuchten Händen. revolt – www.revolt-power.de... -
Seite 7: Wichtige Hinweise Zur Entsorgung
Entsorgung wenden Sie sich bitte an die öf- fentlichen Sammelstellen in Ihrer Gemeinde. Einzelheiten zum Standort einer solchen Sammelstelle und über ggf. vorhandene Mengenbeschränkungen pro Tag / Monat / Jahr entnehmen Sie bitte den Informationen der jeweiligen Gemeinde. revolt – www.revolt-power.de... -
Seite 8: Konformitätserklärung
Konformitätserklärung Hiermit erklärt PEARL GmbH, dass sich die Produkte ZX-3140-675, ZX-3141-675, ZX-3142-675 und ZX-3143- 675 in Übereinstimmung mit der RoHS-Richtlinie 2011/65/EU + (EU)2015/863 und der EMV-Richtlinie 2014/30/EU befinden. Qualitätsmanagement Dipl. Ing. (FH) Andreas Kurtasz Die ausführliche Konformitätserklärung finden Sie unter www.pearl.de/support. -
Seite 9: Produktdetails
Produktdetails Variante ZX-3140 LCD-Display USB-Ladeport für Geräteanschluss-Panel Mobilgeräte Temperatursensor Steuertaste – Steuertaste + revolt – www.revolt-power.de... -
Seite 10: Variante Zx-3141, Zx-3142, Zx-3143
Variante ZX-3141, ZX-3142, ZX-3143 LCD-Display USB-Ladeports für Geräteanschluss-Panel Mobilgeräte Temperatursensor Steuertaste – Steuertaste + revolt – www.revolt-power.de... -
Seite 11: Geräte-Anschluss
2. Schließen Sie einen Verbraucher (optional) an die 5. Und 6. Schraubklemme von links des Ladereglers an. ACHTUNG! Der Verbraucher muss mit einer ausreichend starken Sicherung abgesichert sein. 3. Schließen Sie nun das Solarpanel an die 1. und 2. Schraubklemme von links des Ladereglers an. revolt – www.revolt-power.de... - Seite 12 Arbeitsumfeld fernhalten! Solarmodule und Leitungen nur mit trockenen Steckern. Mit äußerster Vorsicht und Sorgfalt vorgehen! Alle Arbeiten an den Leitungen nur mit isolierten Werkzeugen ausführen und dabei zusätzlich Isolierhandschuhe tragen! Niemals gleichzeitig den Plus- und den Minus- anschluss berühren. revolt – www.revolt-power.de...
-
Seite 13: Reihenschaltung
Module in Reihe schalten. Für die Reihenschaltung verbinden Sie Plus-Leitung eines Solarpanels mit der Minus-Leitung eines weiteren Panels. Die verbleibenden Anschlüsse können Sie zum Anschluss eines weiteren Panels oder zum Anschluss an Ihren Kon- verter, Inverter bzw. Regler verwenden. revolt – www.revolt-power.de... -
Seite 14: Parallelschaltung
Bei Parallelschaltung addiert sich der maximale Strom (A) und die Leistung (W) aller verbundenen Solarmodule. Sie können bis zu maximal 10 dieser Module parallel schalten. Für die Parallelschaltung zweier oder mehrerer Solarpanels verbinden Sie jeweils die Plus-Leitungen miteinander sowie die Minus-Leitungen miteinander. revolt – www.revolt-power.de... - Seite 15 Sie schwere Sachschäden, z. B. durch Brand. Es droht für Sie die persönliche Haftung bei Personen- und Sachschäden. Haben Sie keine Fachkenntnisse über die Mon- tage, so nehmen Sie die Montage nicht selbst vor, wenden Sie sich an einen Elektroinstalla- teur! revolt – www.revolt-power.de...
-
Seite 16: Anschluss-Diagramm
Anschluss-Diagramm HINWEIS: Solarpanel, Batterie und Last des Pluspols können gleichzeitig geerdet werden. revolt – www.revolt-power.de... -
Seite 17: Lcd-Display-Anzeige
Zeigt Batteriestatus / Lade- stand an Leuchtet bei angeschlosse- nem Verbraucher auf Zeigt vorhandenes Tageslicht an (leuchtet nur bei Tag auf) Zeigt ein aktives Laden der Batterie per Solarenergie an Startbildschirm Startbildschirm Geräte-Parameter Batteriespannung und Software-Version Umgebungstemperatur revolt – www.revolt-power.de... -
Seite 18: Anzeige Nach Geräte-Anschluss
Anzeige wechselt. Um auch in diesem Menü zwischen den einzelnen Anzeige- Modi zu wechseln, drücken Sie kurz die Steuertaste + oder –, je nachdem welche Werte Sie anzeigen lassen möchten. Anzeige Bedeutung Spannung für konstante Ladung Erhaltungsladung revolt – www.revolt-power.de... - Seite 19 Fernsteuer-Kommunikations-Nummer Spannung der Absorptionsladung Systemspannung Batterietyp Unterspannungs-Ausgleichsgrenze Verbraucher-Auslastungsmodus Spannungspunkt für normales Laden Verhältnis der Temperatur-Kompensation Unterspannungs-Schutzpunkt revolt – www.revolt-power.de...
- Seite 20 Innentemperatur des Ladereglers anzeigen zu lassen. Zur besseren Unterscheidung wird die Spannung mit "%" und die Innentemperatur mit "h" angegeben. Batterie-Spannung Solarpanel-Spannung HINWEIS: Erfolgt im erweiterten Anzeige-Modus für 15 Se- kunden keine Angabe, wird der erweiterte Anzei- ge-Modus automatisch verlassen. revolt – www.revolt-power.de...
-
Seite 21: Ladereihenfolge
Ladereihenfolge Code Ladereihenfolge Regulärer Modus Lichtkontroll-Modus Doppelzeit-Modus Nur-Laden-Modus Doppelzeit-Modus revolt – www.revolt-power.de... - Seite 22 Drücken Sie die Steuertaste + oder -, um die Para- meter einzustellen. Halten Sie die Steuertaste + einige Sekunden lang gedrückt, um Ihre Einstellungen zu spei- chern. Status Anzeige Indikator Spannungsmangel der Flackern Batterie Überspannung der Flackern Batterie Überlastungsprobleme Flackern revolt – www.revolt-power.de...
-
Seite 23: Batterietypen
Batterietypen Sechs Batterietypen stehen zur Auswahl. Für "Benutzerde- finiert", "LiFePO4" und "Li(NiCoMn)O2" können Sie Para- meter verändern. revolt – www.revolt-power.de... -
Seite 24: Auswahl Der Systemspannung
Drücken Sie die Steuertaste + in der Systemspannungs- schnittstelle und halten Sie sie einige Sekunden gedrückt. Drücken Sie die anschließend die Steuertaste + oder -, um die Systemspannung auszuwählen. Drücken Sie erneut einige Sekunden die Steuertaste +, um die ausgewählte Systemspannung zu speichern. revolt – www.revolt-power.de... -
Seite 25: Auf Werkseinstellungen Zurückstellen
Auf Werkseinstellungen zurückstellen Halten Sie im Startbildschirm die Steuertaste + einige Se- kunden lang gedrückt, um den Laderegler auf Werkseinstel- lungen zurückzustellen. revolt – www.revolt-power.de... -
Seite 26: Problembehandlung
Batterie liegen. Batterie Tiefentla- Der Lastausgang dung wird automatisch ausgeschaltet und erholt sich, wenn die Batterieladung aus- reicht. Überspannung der Bitte überprüfen Sie, Batterie ob die Batteriespan- nung die Spannung übersteigt, und schließen Sie das Solarpanel erneut revolt – www.revolt-power.de... - Seite 27 Laderegler abkühlen und starten Sie den Ladevorgang auto- matisch neu. Die Eingangs- Überprüfen Sie die spannung des Spannung des So- Solarmoduls ist zu larpanels und redu- hoch. zieren Sie die Anzahl der in Reihe geschal- teten Solarpanels. revolt – www.revolt-power.de...
-
Seite 28: Technische Daten
Batterien Unterstützte mit Flüssigkeitsfüllung, Gel-, Batterie-Typen LiFePO4- und NiO2- Batterien Ladespannung „Konstant- 13.8 V spannung“ „Erhaltungs"- SLD: 14.2 V, GEL: 14.4 V, Ladespannung FLD: 14.6V SLD: 14.6 V, GEL: N/A, Ausgleichs-Ladespannung FLD: 14.8 V Eigenverbrauch <40 mA revolt – www.revolt-power.de... - Seite 29 -20 bis +55 °C Verwahrtemperatur -30 bis -80 °C 0 bis 90 %, Relative Luftfeuchtigkeit nicht kondensierend Schutzart IP30 Unterstützte Solarpanels bis 100 V ZX-3140 156 × 127 × 43 mm Maße ZX-3141 175 × 145 × 50 mm revolt – www.revolt-power.de...
- Seite 30 ZX-3142 195 × 160 × 60 mm ZX-3143 216 × 174 × 65 mm ZX-3140 360 g ZX-3141 525 g Gewicht ZX-3142 835 g ZX-3143 1.125 g revolt – www.revolt-power.de...
- Seite 31 – www.revolt-power.de...
- Seite 32 Kundenservice: DE: +49(0)7631–360–350 CH: +41(0)800 55 4000 FR: +33(0)388–580–202 PEARL GmbH | PEARL-Straße 1–3 | D-79426 Buggingen © REV5 – 25.11.2025 – JvdH/EB//CR/JvdH/GW//MF revolt – www.revolt-power.de...
- Seite 33 Régulateur MPPT pour panneau solaire avec port USB, pour batterie 12/24 V Mode d'emploi ZX-3140-675 ZX-3141-675 ZX-3142-675 ZX-3143-675...
- Seite 34 Écran d'accueil ............... 16 Affichage après connexion de l'appareil ......17 Mode d'affichage avancé ..........17 Séquence de chargement ..........19 Mode double fuseau horaire .......... 20 Types de batterie ............21 Sélection de la tension du système ....... 22 revolt – www.re-volt.fr...
- Seite 35 Réinitialiser l'appareil ............. 24 Dépannage ............... 24 Caractéristiques techniques .......... 26 Télécharger le mode d'emploi Handbuch / Mode d'emploi / Istruzioni / Οδηγίες / Instructies / Инструкции / Instrucciones / Ohjeet / Talimatlar www.emall.com/a193140 revolt – www.re-volt.fr...
-
Seite 36: Votre Nouveau Régulateur
Variantes du produit ZX3140 : Régulateur de charge solaire MPPT-110 10 A ZX3141 : Régulateur de charge solaire MPPT-120 20 A ZX3142 : Régulateur de charge solaire MPPT-130 30 A ZX3143 : Régulateur de charge solaire MPPT-140 40 A revolt – www.re-volt.fr... -
Seite 37: Consignes Préalables
N'utilisez pas l'appareil tant que la réparation n‘a pas été effectuée. • Tenir hors de portée des enfants. • Respectez les consignes de sécurité pendant l'utilisation. revolt – www.re-volt.fr... - Seite 38 • Aucune garantie ne pourra être appliquée en cas de mauvaise utilisation. • Le fabricant décline toute responsabilité en cas de dégâts matériels ou dommages (physiques ou moraux) dus à revolt – www.re-volt.fr...
-
Seite 39: Consignes Importantes Pour Le Traitement Des Déchets
Les détails concernant l'emplacement d'un tel point de ramassage et des éventuelles restrictions de quantité existantes par jour/mois/année, ainsi que sur des frais éventuels de collecte, sont disponibles dans votre municipalité. revolt – www.re-volt.fr... -
Seite 40: Déclaration De Conformité
électriques et électroniques, et 2014/30/UE, concernant la compatibilité électromagnétique. Service Qualité Dipl. Ing. (FH) Andreas Kurtasz La déclaration de conformité complète du produit est disponible en téléchargement à l'adresse www.pearl.fr/support/notices ou sur simple demande par courriel à qualite@pearl.fr. revolt – www.re-volt.fr... -
Seite 41: Description Du Produit
Description du produit Variante ZX3140 Écran LCD 4. Bouton Contrôle + Panneau de 5. Port de chargement USB branchement des pour appareils mobiles appareils Capteur de température 6. Bouton Contrôle - revolt – www.re-volt.fr... -
Seite 42: Variantes Zx3141, Zx3142, Zx3143
Variantes ZX3141, ZX3142, ZX3143 Écran LCD 4. Bouton Contrôle + Panneau de 5. Port de chargement USB branchement des pour appareils mobiles appareils Capteur de température 6. Bouton Contrôle - revolt – www.re-volt.fr... -
Seite 43: Raccord Des Appareils
2. Branchez un consommateur (en option) aux 5e et 6e bornes à vis à partir de la gauche du régulateur de chargement. ATTENTION ! Le consommateur doit être protégé par un fusible suffisamment résistant. revolt – www.re-volt.fr... -
Seite 44: Montage En Série
Montage en série NOTE : En cas de montage en série, la tension du réseau et la puissance (W) de tous les modules solaires reliés s'additionnent. Vous pouvez connecter jusqu'à 20 de ces modules en série. revolt – www.re-volt.fr... -
Seite 45: Montage En Parallèle
Vous pouvez connecter jusqu'à 10 de ces modules en parallèle. Pour le montage en parallèle de deux ou plusieurs panneaux solaires, reliez les lignes positives entre elles et les lignes négatives entre elles. revolt – www.re-volt.fr... - Seite 46 électrique. Une installation incorrecte peut entraîner de graves dommages matériels, par exemple un incendie. Vous pouvez être tenu personnellement responsable des dommages corporels et matériels. Si vous n'avez pas de connaissances particulières pour l'installation, n'effectuez pas revolt – www.re-volt.fr...
-
Seite 47: Schéma De Connexion
électricien ! Schéma de connexion NOTE : Le panneau solaire, la batterie et le chargement de la borne positive peuvent être mis à la terre simultanément. revolt – www.re-volt.fr... -
Seite 48: Affichage De L'écran Led
Indique la lumière du jour disponible (s'allume uniquement pendant la journée) Indique la charge active de la batterie par énergie solaire Écran d'accueil Écran d'accueil Réglages de l'appareil Tension de la batterie et Version du logiciel température ambiante revolt – www.re-volt.fr... -
Seite 49: Affichage Après Connexion De L'appareil
Pour basculer entre les différents modes d'affichage de ce menu, appuyez brièvement sur le bouton Contrôle + ou –, selon les valeurs que vous souhaitez afficher. Affichage Signification Tension pour une charge constante Chargement de maintien Numéro de communication de la télécommande revolt – www.re-volt.fr... - Seite 50 Maintenez le bouton Contrôle enfoncé pendant quelques secondes pour afficher la tension du panneau solaire et la température interne du régulateur de chargement. Pour une meilleure différenciation, la tension est indiquée par "%" et la température interne par "h". revolt – www.re-volt.fr...
-
Seite 51: Séquence De Chargement
Si aucune entrée n'est reçue pendant 15 secondes en mode d'affichage avancé, ce mode sera automatiquement désactivé. Séquence de chargement Séquence de Code chargement Mode normal Mode de contrôle de la lumière Mode double fuseau horaire Mode de charge uniquement revolt – www.re-volt.fr... -
Seite 52: Mode Double Fuseau Horaire
Appuyez sur le bouton Contrôle + ou - pour ajuster les paramètres. Maintenez le bouton Contrôle + enfoncé pendant quelques secondes pour enregistrer vos paramètres. Statut Affichage Sous-tension de Vacillant batterie Surtension de batterie Vacillant revolt – www.re-volt.fr... -
Seite 53: Types De Batterie
Problèmes de Vacillant surcharge Types de batterie Six types de batteries sont disponibles. Vous pouvez modifier les paramètres pour "Défini par l'utilisateur", "LiFePO4" et "Li(NiCoMn)O2". revolt – www.re-volt.fr... -
Seite 54: Sélection De La Tension Du Système
Sélection de la tension du système Maintenez enfoncé le bouton Contrôle + dans l'interface de tension du système pendant quelques secondes. Appuyez ensuite sur le bouton Contrôle + ou - pour sélectionner la revolt – www.re-volt.fr... - Seite 55 Appuyez de nouveau sur le bouton Contrôle + pendant quelques secondes pour enregistrer la tension système sélectionnée. revolt – www.re-volt.fr...
-
Seite 56: Réinitialiser L'appareil
à 8 V. connexion est solaire est 2. La tension du correcte. inférieure à la panneau solaire doit être tension de la supérieure à la tension batterie. de la batterie. revolt – www.re-volt.fr... - Seite 57 Réduisez la charge ou Surcharge vérifiez le raccordement de la charge. Laissez le régulateur de chargement refroidir et Surchauffe le processus de charge redémarrera automatiquement. La tension d'entrée du module solaire est trop élevée. revolt – www.re-volt.fr...
-
Seite 58: Caractéristiques Techniques
Diamètres de ZX3141 câbles pris en ZX3142 / charge Jusqu'à 16 mm² ZX3144 12 V Max. 45 mA Perte de puissance 24 V Max. 37 mA Coefficient de compensation -4mV / °C / 2 V (25 °C) revolt – www.re-volt.fr... - Seite 59 156 × 127 × 43 mm ZX3141 175 × 145 × 50 mm Dimensions ZX3142 195 × 160 × 60 mm ZX3143 216 × 174 × 65 mm ZX3140 360 g ZX3141 525 g Poids ZX3142 835 g ZX3143 1125 g revolt – www.re-volt.fr...
