Manovra

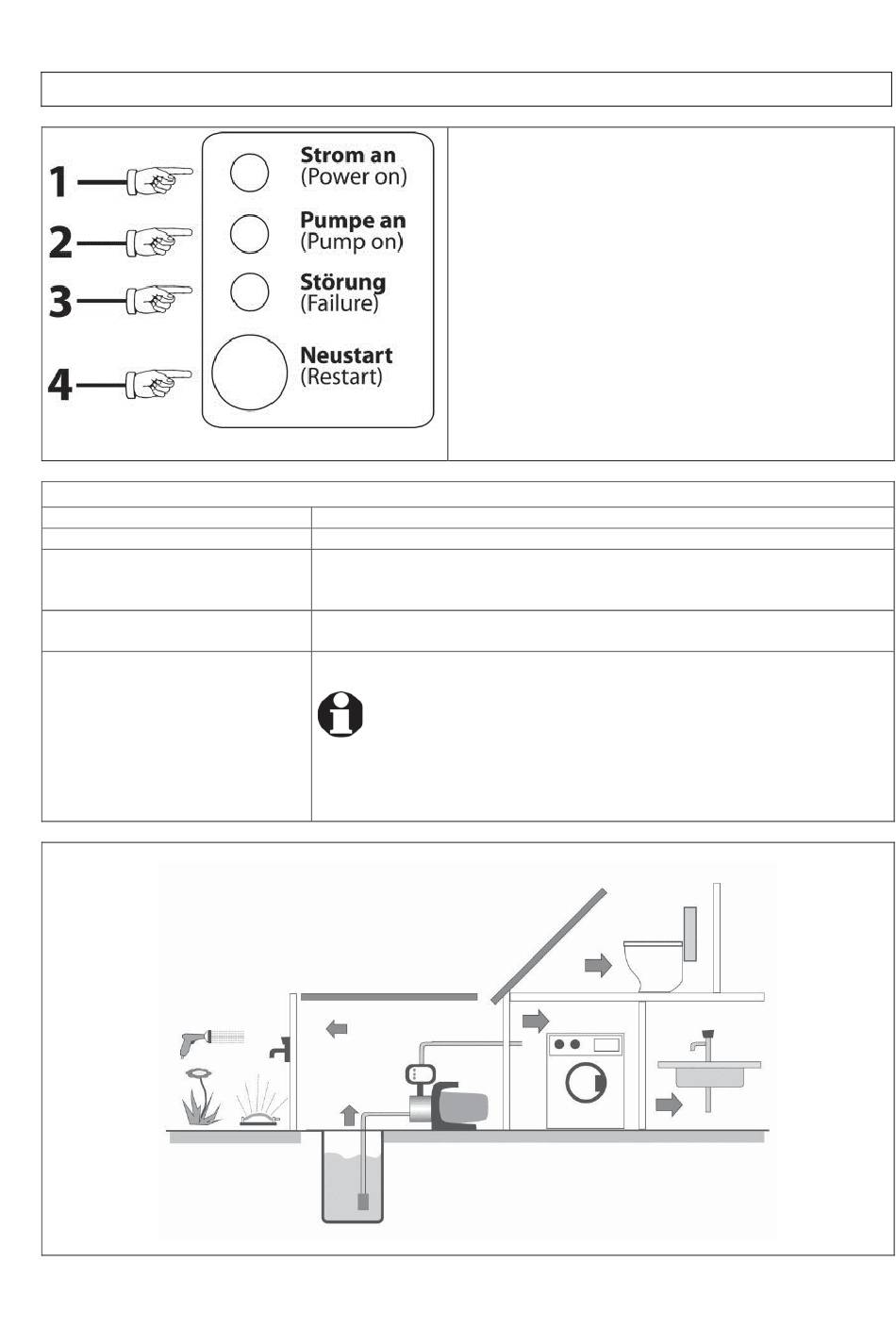

Fig. 6
Strom an = Corrente accesa; Pumpe an = Pompa accesa; Stoerung = Guasto; Neustart = Restart
Regimi d'esercizio
LED 1 acceso
LED 1 e LED accesi
LED 1 e LED 2 accesi
LED 1 e LED 3 accesi
LED 1 acceso e LED 3 lampeggia
Esempio dell'applicazione
Fig. 7
13.
14. LED giallo
15. LED rosso
16. Pulsante
La pompa si trova nel regime normale
L'interruttore a pressione è collegato alla rete
Pompa sta trasferendo il fluido. Raggiungendo la massima pressione
della pompa cca 3 bar, la pompa viene spenta per intervento
dell'interruttore a pressione e LED 2 spegne.
L'apparecchio ha identificato la marcia a secco ed adesso prova 3 volte
passare al regime normale.
L'apparecchio, dopo tre prove, non ha raggiunto il regime normale e si
trova nel regime del guasto.
Per terminare tal regime deve essere riscontrata la fonte
dell'errore e rimossa (ad es. flessibile danneggiato, serbatoio del
fluido vuoto, tubi d'aspirazione non stagni etc.). E' possibile
adesso, premendo il pulsante 4 (fig. 6), provare nuovamente
l'avviamento.
41
»
LED verde
Segnala che la pompa è collegata alla rete.
Segnala che la pompa funziona.
Segnala l'anomalia
Serve per la rimessa in esercizio dopo guasto.
«
