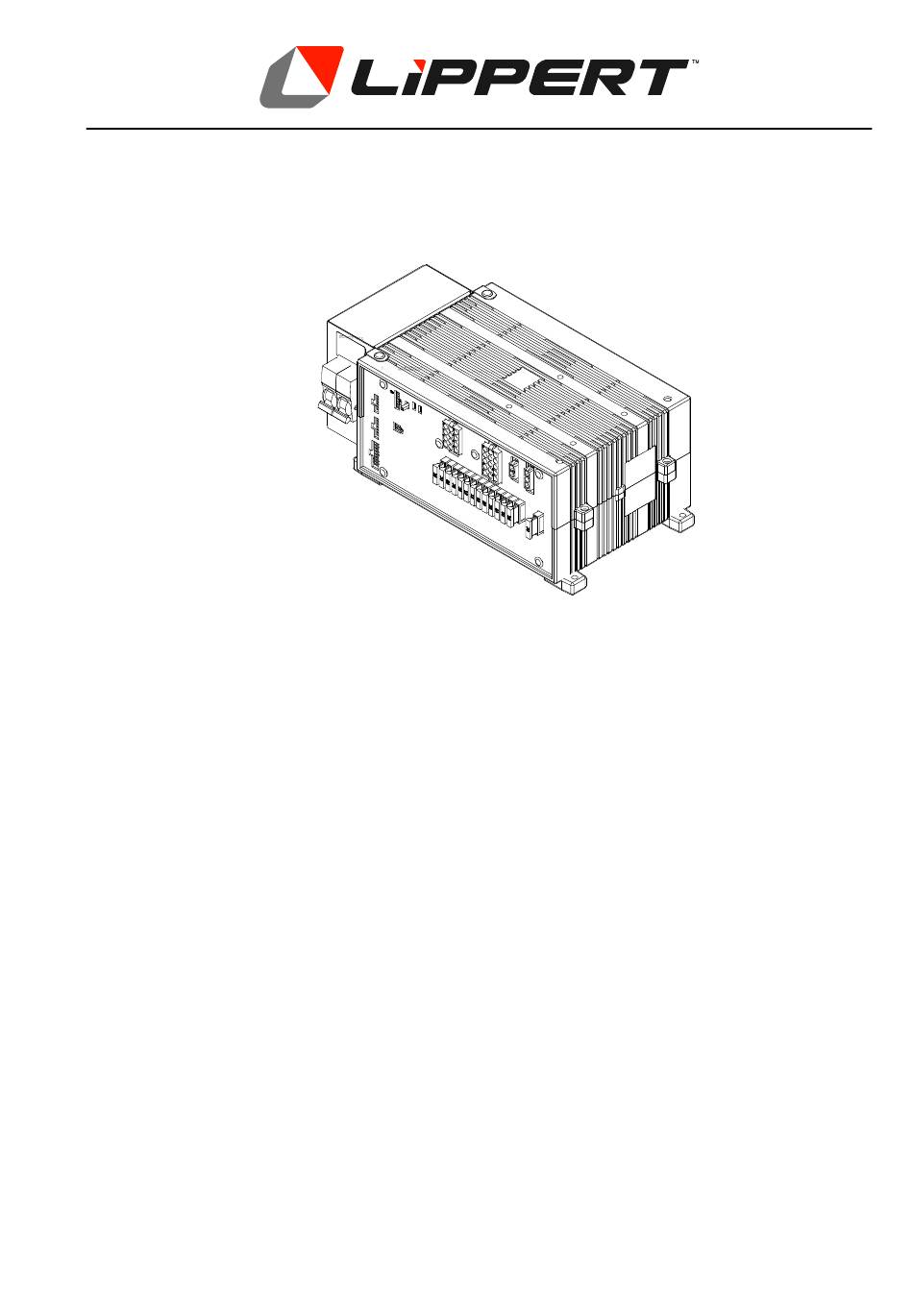

Lippert EBL 501 Bedienungsanleitung
Elektroblock
Inhaltsverzeichnis
E Schaudt GmbH, Elektrotechnik und Apparatebau, Planckstraße 8, 88677 Markdorf, Germany, Tel. +49 7544 9577-0, Fax +49 7544 9577-29, www.schaudt- -gmbh.de
8110322 BA / DE
Bedienungsanleitung
Elektroblock EBL 501/EBL 502
Inhaltsverzeichnis
1
1.1
1.2
1.3
2
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3.1
3.2
3.3
3.4
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4
4.1
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4.2
4.3
5
5.1
5.2
5.3
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
2
2
3
3
4
4
5
6
8
. . . . . . . . . . .
9
9
10
11
12
12
12
14
14
15
Datum: 28.10.2025
Inhaltsverzeichnis
Inhaltszusammenfassung für Lippert EBL 501
-
Seite 1: Inhaltsverzeichnis
Bedienungsanleitung Elektroblock EBL 501/EBL 502 Inhaltsverzeichnis Sicherheitshinweise ........ -
Seite 2: Sicherheitshinweise
Bedienungsanleitung EBL 501/EBL 502 Sicherheitshinweise Bedeutung der Sicherheitshinweise GEFAHR! Die Nichtbeachtung dieses Zeichens kann zur Gefährdung von Leib und Leben führen. WARNUNG! Die Nichtbeachtung dieses Zeichens kann zu Verletzungen von Personen führen. ACHTUNG! Die Nichtbeachtung dieses Zeichens kann zu Schäden am Gerät oder an angeschlossenen Verbrauchern führen. -
Seite 3: Haftungsbeschränkung
Bedienungsanleitung EBL 501/EBL 502 Haftungsbeschränkung Alle in dieser Bedienungsanleitung und der zugehörigen Montageanleitung enthaltenen technischen Informationen, Daten und Hinweise für die Installation, den Betrieb und die Wartung entsprechen dem letzten Stand bei Drucklegung und erfolgen unter Berücksichtigung bisher gemachter Erfahrungen und gewonnener Erkenntnisse nach bestem Wissen. -
Seite 4: Bedienung
Nur bei einem Wechsel des Batterietyps (Blei-Gel, AGM, Lithium) bzw. im Rahmen der Erstinbetriebnahme oder bei Nachrüstungen mit Zubehör müssen einmalig Einstellungen vorgenommen werden (siehe hierzu Kap. 3.2 und Montageanleitung EBL 501/EBL 502). System ein- und ausschalten ACHTUNG! Falsche Einstellungen am Elektroblock! Beschädigung von angeschlossenen Geräten. -
Seite 5: Batteriewechsel
Bedienungsanleitung EBL 501/EBL 502 Batteriewechsel ACHTUNG! Einsatz falscher Batterietypen oder falsch ausgelegter Batterien! Beschädigung der Batterie oder am Elektroblock angeschlossener Geräte: Batterien nur von dafür ausgebildetem Fachpersonal wechseln lassen. Hinweise des Batterieherstellers beachten. Den Elektroblock ausschließlich zum Anschluss an 12 V Bordnetze mit aufladbaren 6-zelligen Blei-Gel-, AGM- oder Lithium (LiFePo4)-Batterien verwenden. -
Seite 6: Betriebsstörungen
Bedienungsanleitung EBL 501/EBL 502 Bild 1 Batteriewahlschalter Batteriewahlschalter Position Batterietyp Lithium 2 Lithium 1 Blei-Gel Inbetriebnahme Stecker ”+ Solarzelle” am Solar-Laderegler einstecken (falls vorhanden). " des Systems System gemäß Kap. 3.1 in Betrieb nehmen. " Betriebsstörungen Kfz- In den meisten Fällen einer Störung im Energieversorgungssystem ist eine Flachstecksicherungen defekte Sicherung die Ursache. - Seite 7 Bedienungsanleitung EBL 501/EBL 502 Störung Mögliche Ursache Abhilfe Wohnraumbatterie wird keine Netzspannung Sicherungsautomat im bei 230 V Betrieb nicht Fahrzeug einschalten geladen Netzspannung prüfen (Batteriespannung ständig lassen unter 13,3 V) Elektroblock defekt Kundendienst aufsuchen Wohnraumbatterie wird Elektroblock defekt Kundendienst aufsuchen bei 230 V Betrieb überladen...
-
Seite 8: Stilllegung
Fahrzeug trennt. Die Wohnraumbatterie vor der Stilllegung vollständig laden. " 12 V Hauptschalter am Bedien- und Kontrollpanel ausschalten. " Batterie-Trennschalter am EBL 501/EBL 502 in die Position “Batterie " Aus” stellen. Bild 2 Batterietrennschalter Der Batterie-Trennschalter trennt alle Anschlüsse von der Wohnraumbatterie. -
Seite 9: Stilllegung Aufheben
12 V Verbraucher Bild 3 Energieversorgungssystem an Bord Baugruppen Der Elektroblock EBL 501/EBL 502 enthält: ein Lademodul zur Ladung aller angeschlossenen Batterien einen Booster zur Ladung der Starterbatterie während der Fahrt die komplette 12 V Verteilung die Absicherung der 12 V Stromkreise ein Hauptschaltermodul Batteriewächter... -
Seite 10: Batteriefunktionen
Bedienungsanleitung EBL 501/EBL 502 Es ist eine Anschlussmöglichkeit für einen Solar-Laderegler vorhanden. Sonden bzw. Sensoren zur Messung der Füllstände Wasser Wasser- und Abwassertank werden ebenfalls am Elektroblock angeschossen. Kfz-Flachstecksicherungen sichern die verschiedenen Stromkreise ab. Schutzschaltungen Übertemperatur Überlast Kurzschluss Batteriefunktionen Geeignete Batterien... -
Seite 11: Zusatzfunktionen
Wohnraumbatterie Ladung der Wohnraumbatterie während der Fahrt. Die Ladung erfolgt während der Fahrt hierbei mit 30 A oder mehr beim EBL 501, beim EBL 502 ist der Ladestrom auf 18 A begrenzt. Summer 230 V AC Wird der Motor gestartet, während die 230 V Versorgung außen am angesteckt Fahrzeug (CEE Stecker) noch angeschlossen ist ertönt ein Summer im EBL. -
Seite 12: Technische Daten
Bedienungsanleitung EBL 501/EBL 502 Technische Daten Mechanische Daten Abmessungen 130 x 275 x 170 (H x B x T in mm), einschließlich Befestigungsfüße Gewicht 2,4 kg Gehäuse PA (Polyamid), grau (ähnlich RAL 7016) Gehäuse seitlich RCBO Stahlblech, schwarz (ähnlich RAL 9005) - Seite 13 Bild 4 Beispiel für den Ladespannungsverlauf mit dem Elektroblock EBL 501/EBL 502 I (”Bulk”) Hauptladung mit maximalem Ladestrom 20 A, elektronisch begrenzt, bis zur Ladeschluss-Spannung U . Ladebeginn auch bei tiefentladenen Batterien. ...
-
Seite 14: Umweltdaten
Starterbatterie bei Ladestrom Erhaltungsladung ca. 5 A vorhandenem Netzanschluss Batterie-Ladung der Wohnraumbatterie Wohnraumbatterie wenn Ladestrom > 30 A (EBL 501) Fahrzeugmotor in < 18 A (EBL 502) Betrieb Umweltdaten Betriebstemperatur -20C bis +45C Lagertemperatur -20 C bis +70 C Schutzart... -
Seite 15: Anhang
Bedienungsanleitung EBL 501/EBL 502 Anhang Aufbau/Steckerbelegung Bild 5 Aufbau Elektroblock EBL 501/EBL 502 (Front) Pos. Bezeichnung Verwendung EBL Gehäuse 12 V System 230 V AC System -- Leitungs- und Fehlerstrom-- RCBO Gehäuse schutzschalter sowie 230 V AC Verteilung X1, X 6 ... 8... - Seite 16 Bedienungsanleitung EBL 501/EBL 502 Sensor Leisure Area Battery + X1.12 Sensor Leisure Area Battery -- X1.13 Sensor Starter Battery + X1.14 Fresh Water Signal X1.15 Waste Water Signal X1.16 X2: Solar Charger TYCO MNL3P/B Input GND solar charger X2.1 Input Starter Battery 25 A max.
- Seite 17 Bedienungsanleitung EBL 501/EBL 502 X6: D+ & Water Tap Molex Microfit 5 pin D+ active High IN 2 A Fuse external X6.1 D+ active Low IN 2 A Fuse external X6.2 D+ Output 2 A Polyswitch internal X6.3 Water Tap Signal X6.4...
-
Seite 18: Kontrollpanel
Spannungsversorgung 230 V AC (WAGO-Stecker) 4 Ausgänge Steckverbinder Spannungsversorgung 230 V AC (WAGO-Stecker) Bild 6 Aufbau Elektroblock EBL 501/EBL 502 (Rückseite) XR1: Leisure Battery IPCV16/2- -GF- -10.16 Leisure Area Battery + Ext. Fuse 50 A XR1.1 Leisure Area Battery -- XR1.2... - Seite 19 Bedienungsanleitung EBL 501/EBL 502 Blockschaltbild/Anschlussplan D+ / Wasserhahn Frischwassertank Sonde Abwassertank Sonde D+ Act. D+ Act. Wasserhahn High In Ausgang Low In Sign al Full Base Full Base K.-So A- -B 1- -2 SI13 SI10 SI12 SI14 SI11 Molex Microfit 16- -Pins...
- Seite 20 Bedienungsanleitung EBL 501/EBL 502 (Leerseite) Datum: 28.10.2025 8110322 BA / DE...
