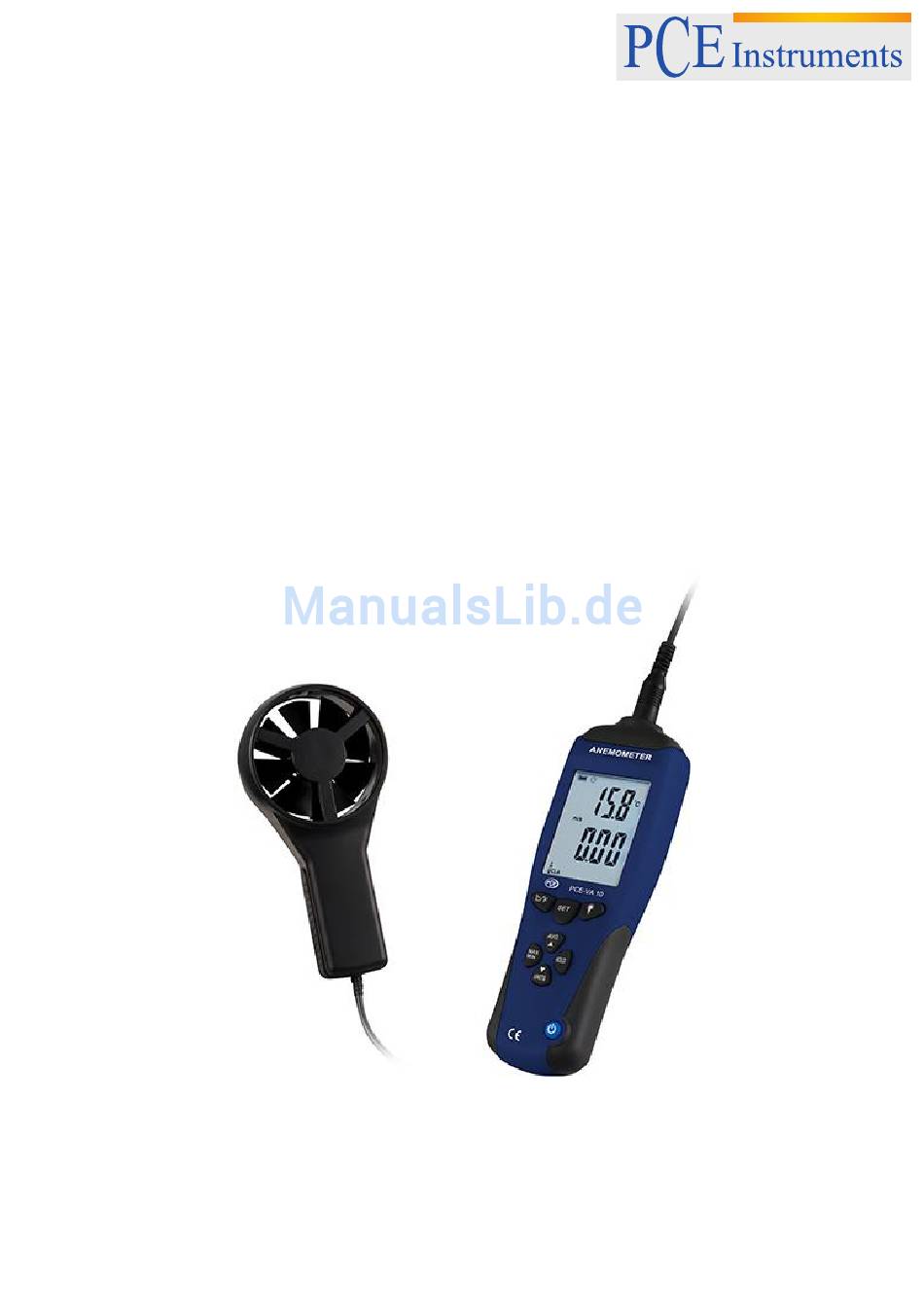

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Bedienungsanleitung Anemometer PCE-VA 10 Version 1.0 02.07.2014...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG Inhaltsverzeichnis Sicherheit Allgemeine Beschreibung Spezifikationen Beschreibung des Gerätes LCD Display Beschreibung Bedienhinweise Anmerkungen Lieferumfang... -
Seite 3: Sicherheit
BETRIEBSANLEITUNG 1. Sicherheit Lesen Sie sich die folgenden Sicherheitshinweise gründlich durch, bevor Sie erste Messungen durchführen. Benutzen Sie das Anemometer ausschließlich, wie in dieser Bedienungsanleitung vorgeschrieben. Andernfalls verfällt die Garantie und das Gerät könnte schaden nehmen. Umweltbedingungen: Rel. Luftfeuchtigkeit ≤90% (keine Kondensation) Zulässige Arbeitstemperaturen: -10°C ～60°C ... -
Seite 4: Spezifikationen
BETRIEBSANLEITUNG 3. Spezifikationen Messbereich Strömungsgeschwindigkeit 0,3 ... 45 m/s Volumenstrom 0,001 ... 9999 m³/min Temperatur -30 ... +60 °C / -22 ... +140 °F Genauigkeit Strömungsgeschwindigkeit ±3 % + 0,1 m/s Temperatur ±1,5 °C / ±2,7 °F Auflösung m/s: 0,01, km/h: 0,1, ft/min: 1, Strömungsgeschwindigkeit knots: 0,1 mph: 0,1... -
Seite 5: Beschreibung Des Gerätes
BETRIEBSANLEITUNG 4. Beschreibung des Gerätes... - Seite 6 BETRIEBSANLEITUNG ① Luftgeschwindigkeitssensor ② Sensor Interface ③ LCD Display ④ Set Taste ⑤ Taste für die Hintergrundbeleuchtung ⑥ Hold Taste ⑦ Auswahl der Geschwindigkeitseinheit / Nach unten ⑧ An / Aus Taste ⑨ MAX/MIN ⑩ AVG / Nach oben ⑪ Temperatur Einheiten ⑫...
-
Seite 7: Lcd Display Beschreibung
BETRIEBSANLEITUNG 5. LCD Display Beschreibung ① Batteriestand Anzeige ② Icon für die Automatische Abschaltung ③ Temperatur Messanzeige ④ Temperatureinheiten ⑤ Luftgeschwindigkeit Einheiten: m/s, km/h, ft/min, knots (nautische Meilen pro Stunde), ⑥ Luftgeschwindigkeit Anzeige ⑦ Luftstrom & Flächen Einheiten Luftstrom: CMM (Kubikmeter pro Minute), CFM (Kubikfuß pro Minute) x 100 (Display Daten *100);... -
Seite 8: Bedienhinweise
BETRIEBSANLEITUNG 6. Bedienhinweise (1) Öffnen Sie die Batterieabdeckung und installieren Sie eine 9-Volt Blockbatterie. (2) Anschalten: Schalten Sie das Anemometer an indem die die „ “ Taste für eine Sekunde gedrückt halten. Wenn die Ziffern auf dem LCD Display erscheinen können Sie die Taste loslassen. (3) Ausschalten: Schalten Sie das Gerät aus, indem sie die „... - Seite 9 BETRIEBSANLEITUNG (7) MAX/MIN: Drücken Sie die „ “ Taste einmal, bis das „MAX“ Icon auf dem LCD Display erscheint, um die Maximalwerte abzulesen. Drücken Sie die Taste erneut, so erscheint das „MIN“ Icon auf dem Bildschirm, um die Minimalwerte abzulesen. Um diese Funktion zu beenden Drücken Sie die Taste zum dritten Mal.
- Seite 10 BETRIEBSANLEITUNG Die Fläche in Quadratmetern (Abb. oben) Wenn die Fläche größer als 9999 Quadratmetern ist, zeigt das Gerät an = Display Daten * 100 Die Fläche in Quadratfuß (Abb. oben) Wenn die Fläche größer als 9999 Quadratfuß ist, zeigt das Gerät an = Display Daten * 100...
-
Seite 11: Anmerkungen
(3) Benutzen Sie das Gerät nicht in Gebieten mit Hohen Temperaturen und hoher Luftfeuchtigkeit. (4) Säubern Sie das Gerät ausschließlich mit einem Trockenen Tuch. Benutzen Sie weder Lösungs-, noch Scheuermittel. 8. Lieferumfang PCE-VA 10 Bedienungsanleitung 9V Batterie Stativ (Optional)
