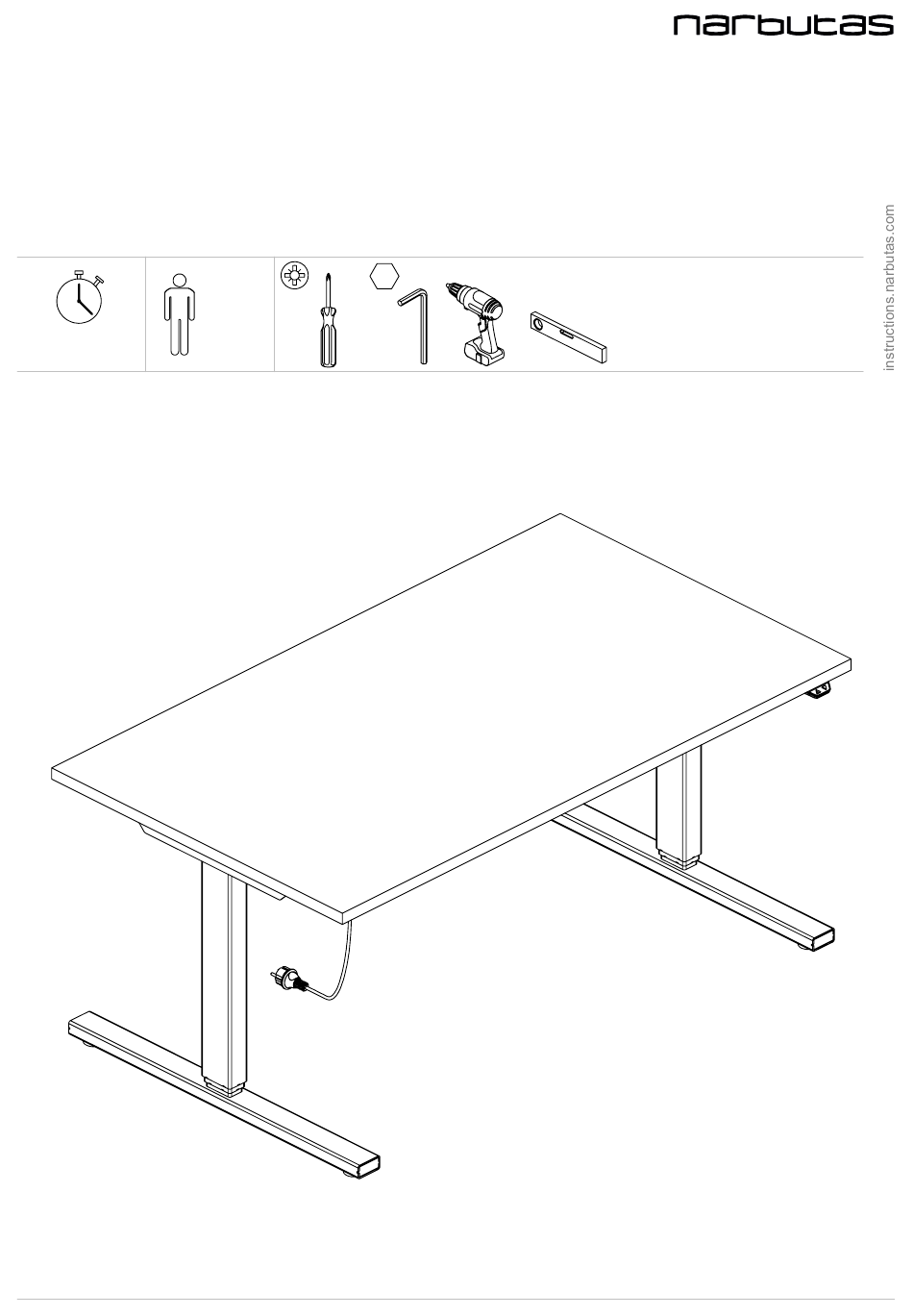

- Seite 1 Sit-stand desk EASY EN Assembly scheme | DE Aufbauanleitung | FR Schéma d'assemblage 00:20 M60EU013 2025-02-11 1/14...
- Seite 2 b - x2 a - x1 c - x2 d - x2 f - x2 e - x2 g - x2 h - x1 j - x1 k - x1 m- x1 n*- x1 TA/TE p - x1 Only with MA button Not included for TA/TE button Nur mit MA-Taste Nicht im Lieferumfang der TA/TE-Taste enthalten...
- Seite 3 1 x4 M6x16 M42C0335 Tighten up Schrauben festziehen Resserrer les vis M60EU013 3/14...
- Seite 4 1 x4 M6x16 M42C0335 Insert into the tubes on both sides Auf beiden Seiten in die Rohren einführen Insérer dans les tubes de chaque côté Tighten up Schrauben festziehen Resserrer les vis M60EU013 4/14...
- Seite 5 2 x4 Frame installation holes M6,3x19 Löcher für die Rahmenmontage M42C0031 Trous de fixation du cadre M60EU013 5/14...
- Seite 6 Screws quantity varies depending on the desk width. If some of the screws remain unused dispose of them as steel waste M6,3x19 Die Schraubenmenge variiert je nach Tischbreite. Wenn noch M42C0031 Schrauben unbenutzt bleiben, entsorgen Sie diese als Stahlmüll La quantité de vis varie en fonction de la largeur du bureau. Si certaines vis restent inutilisées éliminez-les comme déchets d'acier Tighten up Schrauben festziehen...
- Seite 7 Frame mounting points Center mark of the middle tube Side mark of the middle tube Mittelpunktmarkierung des Innenrohres Seitenmarkierung des Innenrohres Rahmen-Montagepunkte Marque centrale du tube moyen Marque latérale du tube moyen Points de montage du cadre 1200 mm 47 1/4" 1400 mm 55 1/8"...
- Seite 8 3 x8 4 x8 M6x20 M42C0191 M42E0008 Tighten up Schrauben festziehen Resserrer les vis M60EU013 8/14...
- Seite 9 8 x2 4.0x50 P M42A0059 M60EU013 9/14...
- Seite 10 Optional positions of the button Optionale Positionen der Taste Positions optionnelles du bouton Installation of the BA/LA button 5 x2 Installation der BA/LA-Taste 3.5x17 K Installation du bouton BA/LA M42A0017 M60EU013 10/14...
- Seite 11 Installation of the MA button 5 x2 Installation der MA-Taste 3.5x17 K Installation du bouton MA M42A0017 Check button alignment Überprüfen Sie die Tastenausrichtung Vérifier l'alignement des boutons M60EU013 11/14...
- Seite 12 6 x4 7 x4 M42Z0070 4.5x20 M42A0001 Choose the preferable places for the cables fixation Die gewünschten Aufstellorte für die Kabelfixierung auswählen Choisir les endroits approprié pour la fixation des câbles M60EU013 12/14...
- Seite 13 Installation of the TA/TE button Installation der TA/TE-Taste Installation du bouton TA/TE Refer to step 11 for cable fixation instruction. Siehe Schritt 11 für Anweisungen zur Kabelfixierung. Se référer à l'étape 11 pour les instructions de fixation du câble. Check the alignment Überprüfen Sie die Ausrichtung Vérifier l'alignement M60EU013...
- Seite 14 Important! Desk reset Achtung! Reset des Schreibtisches Importante! Réinitialisation du bureau After the desk is assembled and aligned, connect it to the outlet and perform a desk reset: 1. Press the Down button until the desk is lowered completely. 2. Briefly release Down button. 3.
