Marshall VS-PTC-IP Benutzerhandbuch
Ptz-kamera-fernbedienung
Verwandte Anleitungen für Marshall VS-PTC-IP
Inhaltszusammenfassung für Marshall VS-PTC-IP

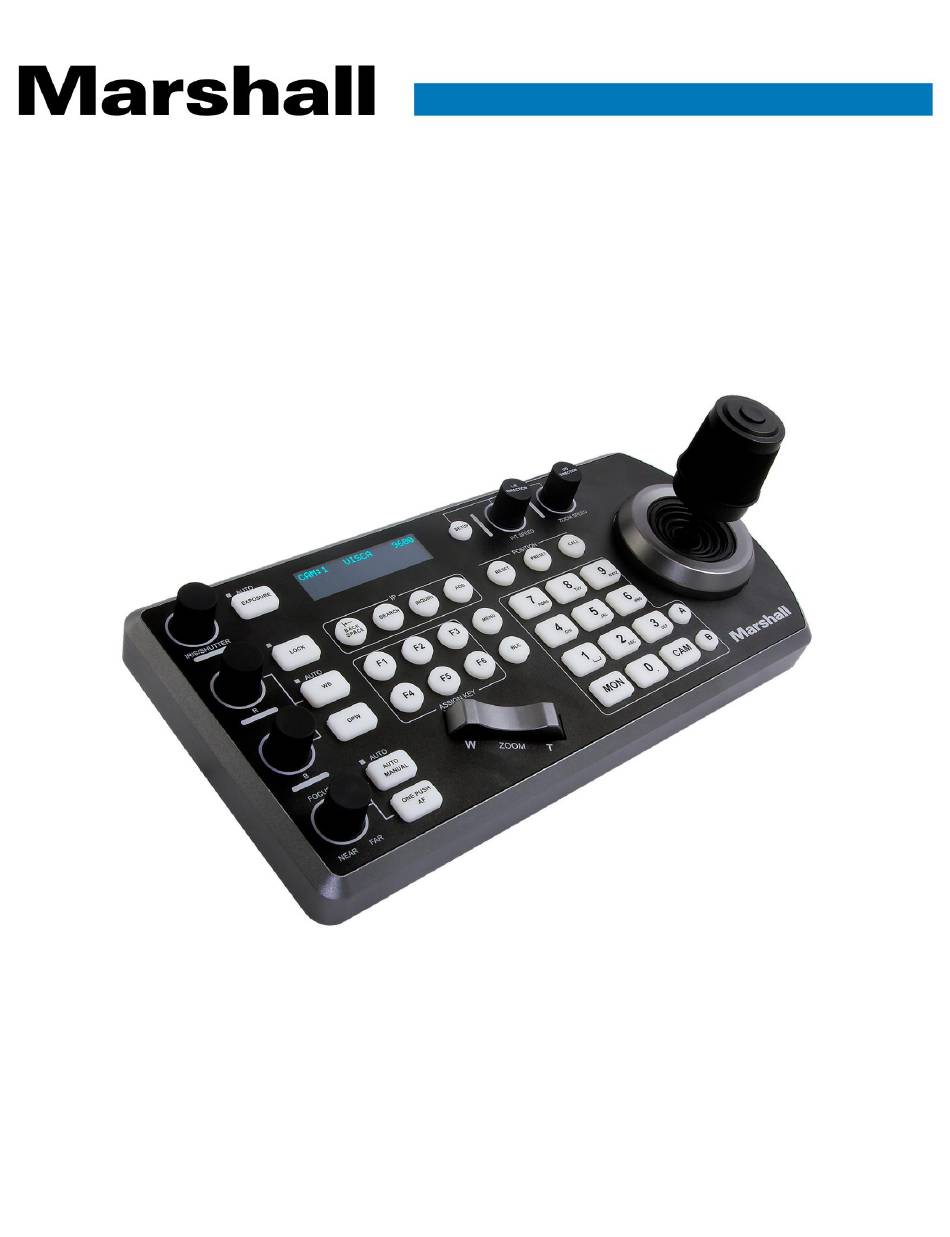

- Seite 1 Machine Translated by Google Broadcast-A/V-Abteilung VS-PTC-IP PTZ-Kamera-Fernbedienung Benutzerhandbuch...
-
Seite 2: Inhaltsverzeichnis
Markenanerkennung ................................2 1. WICHTIGE INFORMATIONEN..............................2 Vielen Dank, dass Sie sich für unseren Marshall VS-PTC-IP Controller entschieden haben. Bei Fragen wenden Sie sich bitte an den autorisierten Händler oder 2. WAS IST IN DER BOX?..............................4 direkt an Marshall Electronics (800) 800-0688. -
Seite 3: Was Ist In Der Box
Machine Translated by Google VS-PTC-IP-Handbuch Sicherheitsinformation 2. WAS IST IN DER BOX? WARNUNG! Die Installation und Demontage des Geräts und seines Zubehörs muss von qualifiziertem Personal durchgeführt werden. Sie müssen vor der Installation und dem Betrieb alle mit Ihrem Gerät gelieferten Sicherheitshinweise lesen . -
Seite 4: Modelle
• Bis zu 6 wählbare ASSIGN-Funktionstasten, zusätzliche Funktionen können den ASSIGN-Tasten zugewiesen werden. • Mehrfarbige Tastenbeleuchtungsanzeige • Vollständige Kompatibilität ist mit allen Marshall-PTZ-Kameras und Sony BRC- und SRG-PTZ-Kameras sowie den meisten PTZ-Kameras auf dem Markt gewährleistet, die RS232/RS422/RS485/IP-Steuerung unterstützen. Abbildung 2 – Wenn die Anschlussdose mit Strom versorgt wird, versorgt sie die Tastatur über einen der folgenden Anschlüsse mit Strom: RS232, RS422(A), •... -
Seite 5: Tastaturdiagramme
Machine Translated by Google VS-PTC-IP-Handbuch 4. Tastaturdiagramme VS-PTC-IP 1. Kamera-ID – Identifiziert, welche Kamera gesteuert wird und welches Protokoll verwendet wird 2. Kameratitel – Benutzerdefinierter Titel der aktuellen Kamera 3. IP-Adresse – Die IP-Adresse der aktuellen Kamera (falls zutreffend) 4. Kommunikationsanzeige für aktuelles Gerät A. -
Seite 6: Systemübersicht
Abhängig vom Protokoll, das zur Steuerung der Kameras verwendet wird, müssen Sie möglicherweise eines oder mehrere der folgenden Elemente anschließen: 26. PTZ-Joystick 27. Eingabetaste für Menüeinstellungen zum Eingeben/Bestätigen von Daten. IP-Port zum Netzwerk-Switch • Wird zum Anmelden an der Webschnittstelle von VS-PTC-IP verwendet • Wird zur Steuerung der folgenden PTZ-Protokolle verwendet: • VISC über IP • ONVIF •... -
Seite 7: Definition Der Stecker-Pinbelegung
Machine Translated by Google VS-PTC-IP-Handbuch Definition der Stecker-Pinbelegung Ersteinrichtung Leistung Schalten Sie den Controller mit einer der folgenden Optionen ein: 1. Netzteil (im Lieferumfang enthalten) • Netzspannungstoleranz 9V – 12V 2. POE verwenden (Ethernet-IP-Port mit POE-Switch verbinden) • Maximale Entfernung 80 m mit CAT6 Plus-Kabel 3. -
Seite 8: Rs232-Anschluss
• 1-zu-1-Verbindung, NUR Marshall-Kamera – Verwenden Sie das mitgelieferte (vorgefertigte) Ethernet-Kabel für Direktanschluss oder Standard Ethernet Kabel. V630 • 1-zu-1-Verbindung, Nicht-Marshall-Kamera – Folgen Sie der Pinbelegung für den RS232-Anschluss auf der Tastatur, um ein Kabel zu erstellen, das für die Steuerung Ihrer Kamera geeignet ist CV620-CABLE-07 Katze (RJ45) zu 3. -
Seite 9: Daisy-Chain
2. Verwenden Sie einen RJ45-RS422-Adapter + Steuerkabel (Daisy Chain) (Marshall-/Nicht-Marshall-Kamera). Daisy-Chain: 3. Anschlussdose verwenden (Marshall-/Nicht-Marshall-Kamera) RS422-Anschluss 1. Folgen Sie dem Diagramm unten für die folgenden Optionen: • Verwenden Sie vorgefertigte Netzwerkkabel-Direktverbindungen (1-zu-1-Verbindung). Stellen Sie Ihr eigenes Kabel zum Anschließen her (Pinbelegung verwenden) (Marshall-/Nicht-Marshall-Kamera) www.marshall-usa.com... -
Seite 10: Rs485-Anschluss
1. Folgen Sie dem Diagramm unten für die folgenden Optionen: • Verwenden Sie vorgefertigte Netzwerkkabel-Direktverbindungen (1-zu-1-Verbindung). • Stellen Sie Ihr eigenes Kabel zum Anschließen her (Pinbelegung verwenden) (Marshall-/Nicht-Marshall-Kamera) 2. Verwenden Sie einen RJ45-RS422-Adapter + Steuerkabel (Daisy Chain) (Marshall-/Nicht-Marshall-Kamera). 5. Tastaturkonfiguration... -
Seite 11: Knopflicht
Machine Translated by Google VS-PTC-IP-Handbuch • Langes Drücken: U/D umkehren (Achse neigen) Tastatur-Setup • Wenn Sie die IP-Adresse auf DHCP einstellen, bewegen Sie den Cursor auf das Feld „Typ“ und drehen Sie den Zoom-Geschwindigkeitsregler, um den Wert auf DHCP zu ändern. Klicken Sie zum Speichern auf das Zoom-Schnellrad Standardpasswort: 0000 •... -
Seite 12: Werkseinstellung
Machine Translated by Google VS-PTC-IP-Handbuch Werkseinstellung Schlüssel zuweisen Zugewiesene Tasten können als Verknüpfungen zum Aktivieren von Kamerafunktionen konfiguriert werden Löschen Sie alle Tastatureinstellungen und stellen Sie die Werkseinstellungen wieder her • Wählen Sie im Tastatur-Setup-Menü die Option WERKSEINSTELLUNG • Wählen Sie Ja HINWEIS: Bewegen Sie weder den Joystick noch die Zoom-Wippe und belassen Sie sie in der ursprünglichen Position, während die WERKSEINSTELLUNGEN... -
Seite 13: Passworteinstellung
Machine Translated by Google VS-PTC-IP-Handbuch • Erweitern – Behandelt Kameranummern als Binärzahlen. So weisen Sie die Kamera zu • Tally-Eingangsnummern 8 und höher in einer seriellen Verbindung werden ignoriert. In diesem Fall ist die Antwort gleichwertig Manuelles Hinzufügen von Kameras zu keiner Eingabe. -
Seite 14: Hinzufügen Einer Onvif-Kamera Zur Tastatur
• Es erscheint eine Liste der erkannten Kameras mit den erkannten Kameras. Scrollen Sie mit dem Zoom-Schnellwahlrad durch die gefundenen Kameras • Um eine Kamera hinzuzufügen, die vom VS-PTC-IP gesteuert werden soll, drücken Sie die Schaltfläche HINZUFÜGEN • Während der Cursor auf CAM ID steht, weisen Sie der Kamera durch Drehen des Zoom-Geschwindigkeitsrads eine CAM-ID zu •... -
Seite 15: Hinzufügen Einer Visca-Over-Ip-Kamera Zur Tastatur
• Ziel/interner Port: 80 (Standard) • IP-Adresse: IP-Adresse der Tastatur • Protokoll: Beide (TCP und UDP) • Fügen Sie im Setup-Menü des VS-PTC-IP die ONVIF-Kamera hinzu, indem Sie die WAN-IP des Kamerastandorts als verwenden IP Adresse • Klicken Sie zum Speichern auf die P/T-Kurzwahl Hinzufügen einer VISCA-over-IP-Kamera zur Tastatur... -
Seite 16: Kameras
• Ziel/interner Port: 52381 • IP-Adresse: IP-Adresse der Tastatur • Protokoll: Beide (TCP und UDP) • Fügen Sie im Setup-Menü des VS-PTC-IP die VISCA over IP-Kamera unter Verwendung der WAN-IP des Kamerastandorts hinzu als IP-Adresse • Klicken Sie zum Speichern auf die P/T-Kurzwahl Wiederholen Sie diesen Vorgang für jede erkannte Kamera, die Sie suchen... -
Seite 17: Rs422-A-Taste Und Rs422-B-Taste
Machine Translated by Google VS-PTC-IP-Handbuch 7. Interaktion mit Kameras RS422-A-Taste und RS422-B-Taste Steuern einer Kamera Aktivieren des Kamera-OSD-Menüs für Nicht-IP-Kameras 1. Drücken Sie die Menütaste auf der Tastatur, um einen Befehl zur Aktivierung des OSD-Menüs an die Kamera zu senden 2. -
Seite 18: Presets Aufrufen
Machine Translated by Google VS-PTC-IP-Handbuch Presets aufrufen: 1. Geben Sie die gewünschte Voreinstellungsnummer über die alphanumerische Tastatur ein 2. Drücken Sie die Anruftaste Voreinstellungen zurücksetzen / löschen: 1. Geben Sie die Nummer der Voreinstellung ein, die Sie löschen möchten 2. Drücken Sie die Reset-Taste... -
Seite 19: Anpassen
Dieser Vorgang beginnt mit dem Ausschalten der Tastatur. 1. Laden Sie ein Flash-Laufwerk mit der Firmware-Datei „.bin“ in das Stammverzeichnis (nicht in einen Ordner) und stecken Sie das Flash-Laufwerk in den USB-Anschluss auf der Rückseite des VS-PTC-IP. 2. Halten Sie den L/R-Richtungsknopf und den U/D-Richtungsknopf gedrückt 3. -
Seite 20: Abmessungen
Machine Translated by Google VS-PTC-IP-Handbuch 9. Abmessungen Anschlussdose VS-PTC-IP-Abmessungen Einheit: mm www.marshall-usa.com... - Seite 21 Machine Translated by Google Garantie Informationen zur Garantie finden Sie auf der Marshall-Website: https://marshall-usa.com/company/warranty.php 20608 Madrona Avenue, Torrance, CA 90503 Tel.: (800) 800-6608 / (310) 333-0606 • Fax: 310-333-0688 www.marshall-usa.com support@marshall-usa.com V.1.0...
