LEHMANN Variorec Programmieranleitung

Lehmann Elektronik
Stand 03-2004
Funk Technik
Prog-990311 Seite 1
Programmieranleitung der Variorec Funkempfänger 990.311.x
Empfänger 990.311.x = 433,92 MHz

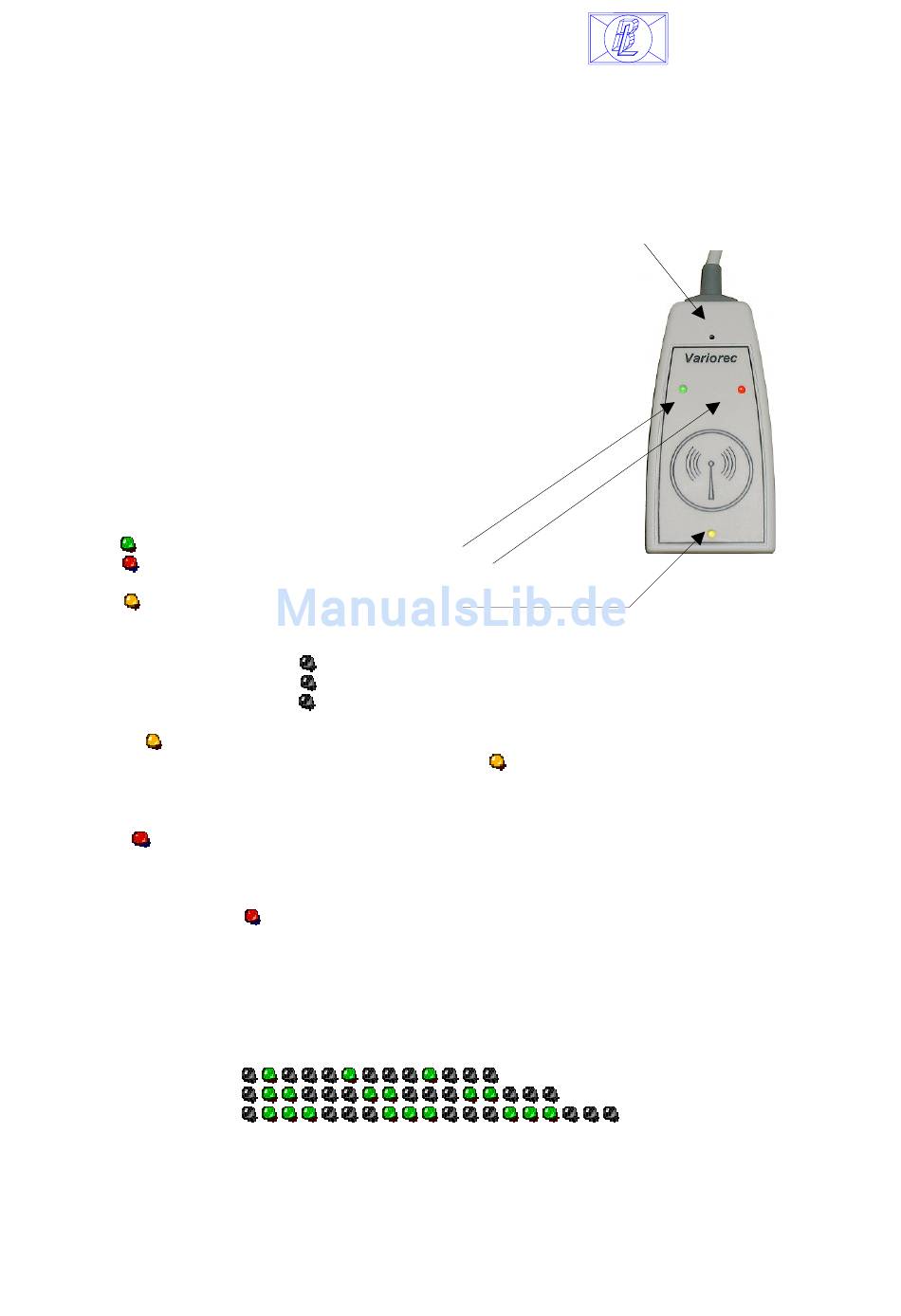

Die Funkempfänger der Baureihe 990.311 haben im oberen Gehäuse-Bereich eine grüne und eine
rote LED-Anzeige links und rechts, sowie im unteren Gehäuse-Bereich mittig eine gelbe LED-Anzeige.
Ein kleines Gehäuse-Loch mittig im oberen Bereich dient zur Programmierung der zugehörigen
Sender-Codes.
Funktion der Leuchtdioden im Normalbetrieb (programmabhängig):
Grüne LED-Anzeige oben links = Störungs- und Schaltanzeige
Rote LED-Anzeige oben rechts = Beruhigungsanzeige, extern angesteuert
(alternativ Kanal 2-Schaltanzeige im 2-Kanal Modus)
Gelbe LED-Anzeige unten mittig = Signalanzeige
Normalbetrieb :
Betriebs-LED grün = aus
Signalanzeige-LED gelb = aus
Anzeige-LED rot = aus
Die gelbe Signalanzeige-LED zeigt (flackernd) den Empfang von Sendersignalen an.
Dies können auch fremde Signale sein. Wenn die gelbe LED sehr häufig oder dauernd flackert,
sind dies u.U. störende Fremdsendesignale auf der gleichen Frequenz.
Der Empfang und auch das Einlernen zugehöriger Sender wird dadurch erschwert oder eventuell
sogar verhindert !
Die rote Beruhigungsanzeige wird je nach Empfängerausführung extern oder intern angesteuert
und zeigt bei externer Ansteuerung in entsprechend verdrahteten Schwesternrufsystemen die
ausgelöste Ruffunktion so lange an, bis dieser Ruf (normalerweise im Zimmer) wieder zurückgestellt
wird.
Alternativ zeigt die rote LED bei interner Ansteuerung im 2-Kanal Modus des Empfängers
(Programmvariante 2) die Schaltfunktion des zweiten Kanals an.
Kontrolle der im Empfänger voreingestellten Programmversion:
Mit dünnem Stift oder einer aufgebogenen Büroklammer durch das kleine Loch (mittig in der oberen
Gehäusehälfte) die darunter liegende Taste kurz drücken und loslassen.
Die grüne Betriebs-LED zeigt anschließend drei mal hintereinander durch den Blinkrhythmus das
eingestellte Programm an:
z.B. bei Programm 1 :
z.B. bei Programm 2 :
z.B. bei Programm 3 :
Programmierung eines Empfängers (selbstlernend) auf zugehörige Sender 990.2xx:
Hinweis: Wenn Sie länger als 8 Sekunden warten, wird der Programmiermodus automatisch wieder
verlassen. Halten Sie beim Einlernen die Sender nicht direkt vor den Empfänger, sondern mit
ausgestrecktem Arm in ca. 1m Abstand !
Im Programmiermodus fallen eventuell angezogene Relais ab und können zu einer Ruf- oder
Störungsauslösung führen !
