WINI STARTUP Arriba Basic Bedienungsanleitung
Auf-/ab-schalter mit leuchtfunktion
Inhaltszusammenfassung für WINI STARTUP Arriba Basic

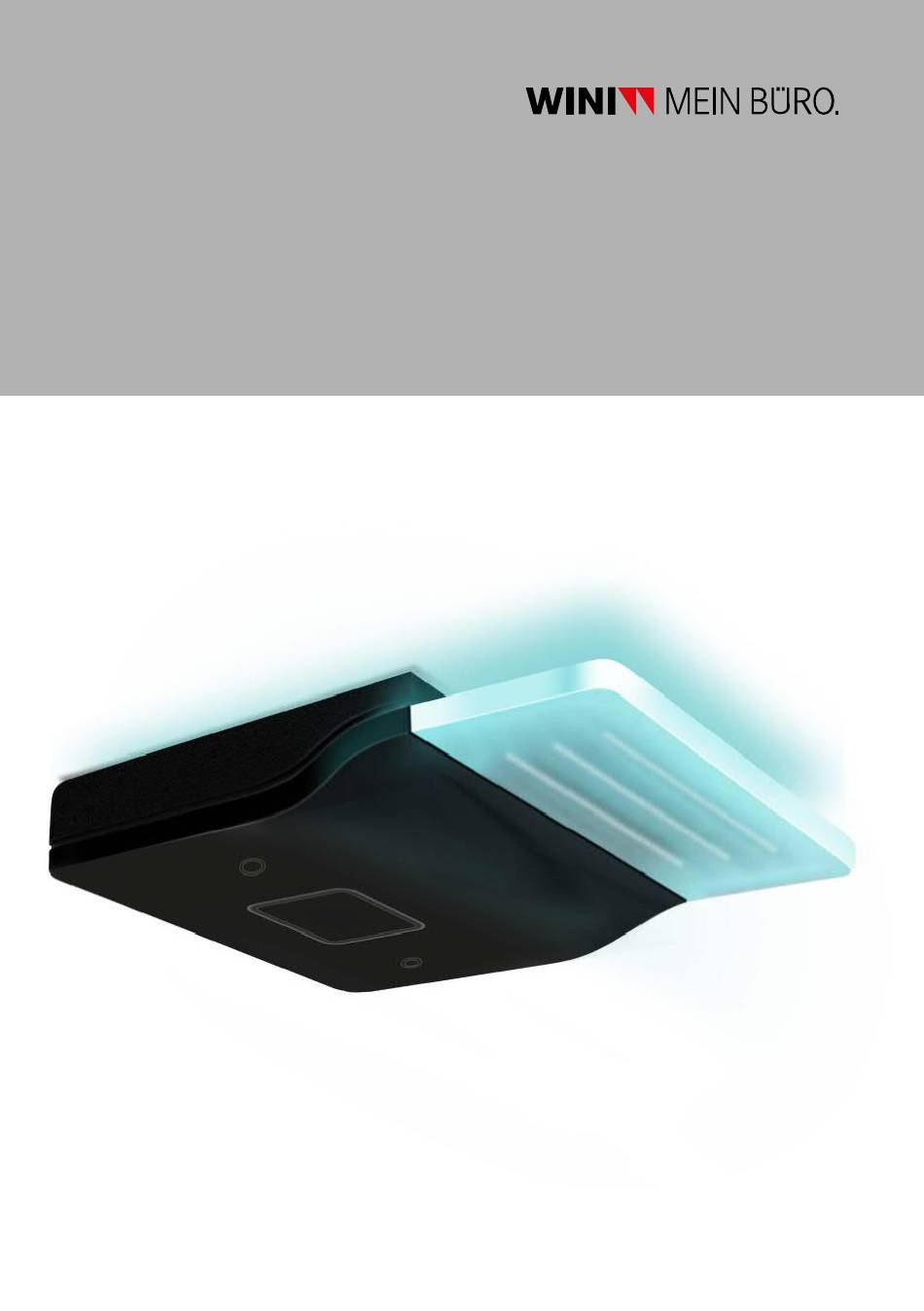

- Seite 1 WINEA STARTUP Arriba Basic Auf-/Ab-Schalter mit Leuchtfunktion Kurzanleitung - Stand 10/2021...
- Seite 2 Allgemeine Hinweise Symbole/Technische Daten / Richtlinien Gefahrensymbole Die Nichtbeachtung von Anweisungen, die mit einem Gefahrensymbol markiert sind, kann zu erheblichen Schäden führen. Bezeichnet eine Gefährdung mit einem hohen Risikograd, die, wenn GEFAHR sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge hat.
-
Seite 3: Allgemeine Hinweise Lesen Und Aufbewahren / Gefahren
Allgemeine Hinweise Lesen und Aufbewahren / Gefahren Lesen und Aufbewahren Lesen Sie vor Transport, Montage und der ersten Inbetriebnahme diese Anleitung aufmerksam durch. Sie enthält wichtige Hinweise zur Montage, zum Gebrauch sowie zur P ege des Möbels. Be- achten Sie insbesondere die Sicherheitshinweise im laufenden Text. Bewahren Sie diese sorgfältig und jederzeit zugänglich auf. -
Seite 4: Übersicht
Übersicht Schalter, Lieferumfang Schalter Bedienpanel auf/ab mit integrierten Lichteff ekten Befestigungspunkt Referenzknopf Befestigungspunkt Lieferumfang INFO ▸ Vor der Montage und Inbetriebnahme des Produkts ist sicherzustellen, dass das Produkt an die Umgebungsbedingungen akklimatisiert wird. ○ Schalter inkl. Verbindungskabel ○ Verpackung als Montagehilfe ARRIBA BASIC Kurzanleitung;... - Seite 5 Montage Schalter Schalter ○ Klappen Sie die Positionierhilfe des ○ Positionieren sie die Handschalter- Verpackungskarton um 90°nach oben. Verpackung an die Vorderkante der Tischplatte. ○ Der seitliche Abstand kann individuell gewählt werden. ○ Befestigen Sie den Handschalter mit Pan Headschrauben 4,5 x 30. ○...
- Seite 6 Montage Schalter Schalter ○ Die untere Verpackungseinheit nach vorne ○ Die restliche Produktverpackung wird nach abklappen und anschließend die über die hinten geschoben und kann dann abgenom- Tischplatte hinausragende. men und entsorgt werden. ○ Verpackung seitlich abreißen und entsorgen. ARRIBA BASIC Kurzanleitung; Stand 10/2021...
- Seite 7 Montage Schalter Verkabelung Handschalter Motorbein 1 Netzanschluss Motorbein 2 Übersicht Handschalter Motor Motor Steuerung ○ Kabel des Handschalters durch die Traverse führen und an die Steuerung anschließen (Port <>). ARRIBA BASIC Kurzanleitung; Stand 10/2021...
- Seite 8 Bedienung Initialisierung Initialisierung Nach der Montage bzw. wenn der Tisch längere Zeit von der Stromversorgung getrennt war, es zu einer Störung am Tisch gekommen ist oder wenn die Verbindung zwischen den Antrieben und der Steuerung getrennt wurde, muss die Steuerung des Tisches initialisiert werden. Erwartet die Steuerung eine neue Initialisierung ist nur die Abwärtsbewegung des Tisches mit einer reduzierten Geschwindigkeit möglich.
- Seite 9 Bedienung Auf/Ab ○ Drücken Sie das Bedienpanel nach oben ○ Drücken Sie das Bedienpanel nach unten und halten Sie es in dieser Position, bis die und halten Sie es in dieser Position, bis die gewünschte Höhe erreicht ist. gewünschte Höhe erreicht ist. ARRIBA BASIC Kurzanleitung;...
- Seite 10 Bedienung Begrenzung des Verfahrbereichs Begrenzung des Verfahrbereichs Diese Funktion kann zur Begrenzung des Ver- Gehen Sie wie folgt vor, um eine Position für den fahrbereichs der Tischplatte genutzt werden LPS / TPS zu speichern: (z. B. wenn sich ein Behälter unterhalb der Tischplatte be...
- Seite 11 Poduktabmessung ARRIBA BASIC Kurzanleitung; Stand 10/2021...
- Seite 12 WINI Büromöbel Georg Schmidt GmbH & Co. KG Technischer Support Telefon: +49(0)5156/979- 979 Auhagenstraße 79 31863 Coppenbrügge, OT Marienau E-Mail: info@wini.de Germany Internet: www.wini.de...
