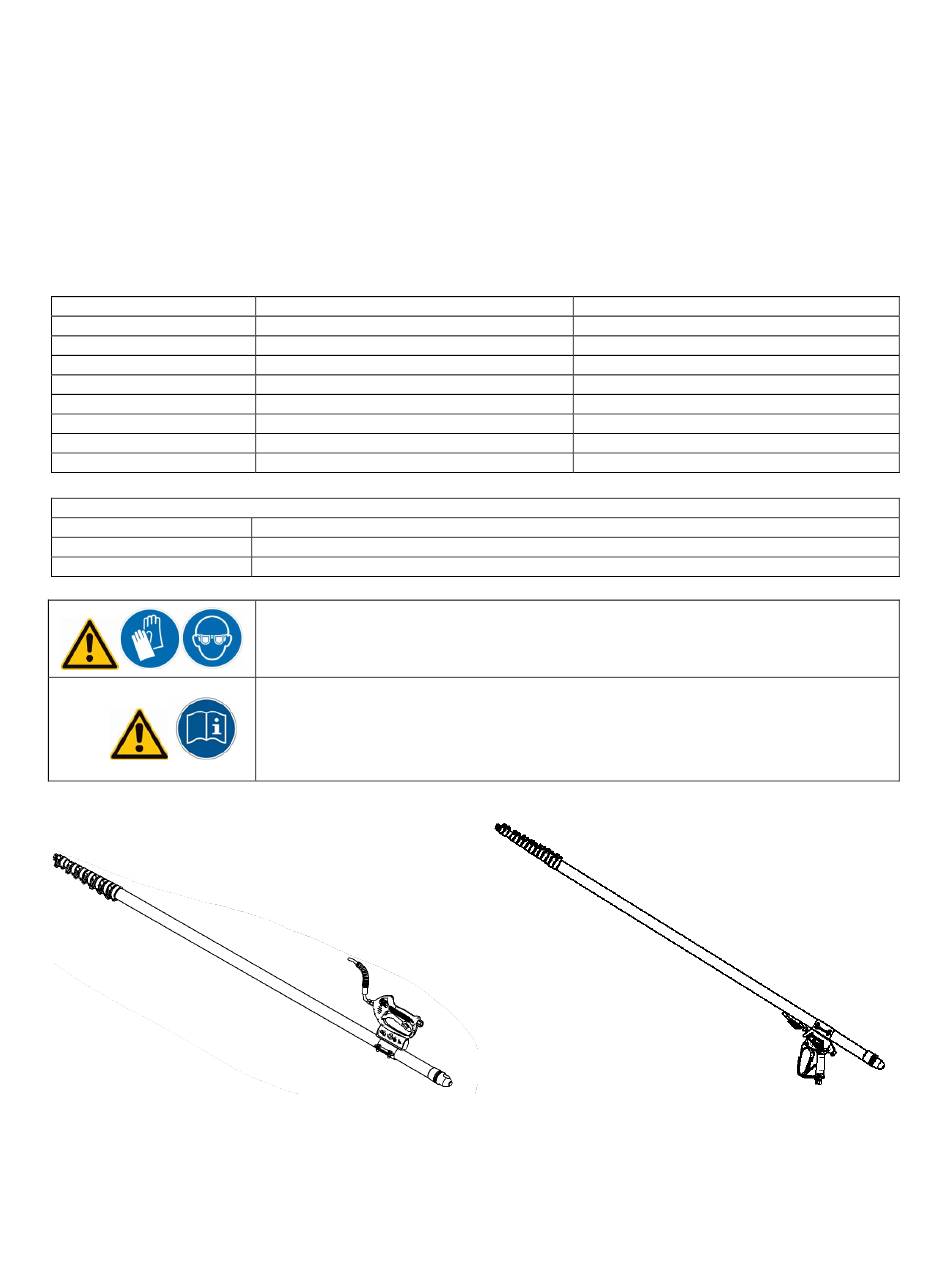

Suttner 7100869 Serie Bedienungsanleitung
Teleskoplanzen
Bedienungsanleitung
Originalsprache: deutsch
Produktgruppe: Teleskoplanzen
Artikelnummer: 7100869XX
Technische Daten
Artikelnummer
Maximaler zulässiger Druck
Maximaler Volumenstrom
Wasser-Temperatur dauerhaft
Umgebungstemperatur
Anschluss Eingang
Gewicht
Abmessungen: Länge
Max. Feststoffgröße
Abkürzungen und Symbole
IG; AG
G
kg
710086 00
275 bar / 27,5 MPa
45.0 l/min / 12 GPM
max. 100°C / 212°F
max. 60°C / 140°F
G3/8 IG
6,29 KG
2 m bis 11,6 m
50µm
Innengewinde; Außengewinde
Whitworth-Rohrgewinde nach DIN ISO 228, ident. BSP= British Standard Pipe
Kilogramm
Die technischen Grenzen des Produktes sind dem Typenschild oder Datenblatt zu entnehmen. Der
Anwender muss bei Benutzung geeignete Schutzkleidung zum Beispiel in Form von Handschuhen,
Schuhen und einer Schutzbrille tagen. Grundsätzlich sind immer die aktuell gültigen örtlichen
Sicherheitsvorschriften zu beachten
Lesen Sie diese Bedienungsanleitung gründlich bevor Sie das Gerät benutzen!
Bewahren Sie die Bedienungsanleitung für späteren Gebrauch oder Nachbesitzer sorgfältig auf!
Diese Bedienungsanleitung wurde mit größter Sorgfalt erstellt. Die Firma SUTTNER GmbH kann jedoch
für eventuelle Fehler in dieser Bedienungsanleitung und deren Konsequenzen keine Haftung
übernehmen!
710086905
300 bar / 30 MPa
45.0 l/min / 12 GPM
max. 100°C / 212°F
max. 60°C / 140°F
G3/8 IG drehbar
6,44 KG
2 m bis 11,6 m
50µm
Vers. Oktober 25
Inhaltsverzeichnis
Inhaltszusammenfassung für Suttner 7100869 Serie
- Seite 1 Lesen Sie diese Bedienungsanleitung gründlich bevor Sie das Gerät benutzen! Bewahren Sie die Bedienungsanleitung für späteren Gebrauch oder Nachbesitzer sorgfältig auf! Diese Bedienungsanleitung wurde mit größter Sorgfalt erstellt. Die Firma SUTTNER GmbH kann jedoch für eventuelle Fehler in dieser Bedienungsanleitung und deren Konsequenzen keine Haftung...
-
Seite 2: Beschreibung
Beschreibung Carbon-Teleskoplanze Die Carbon-Teleskoplanze erzeugt in Kombination mit einem Hochdruckreiniger und entsprechendem Zubehör einen Hochdruckstrahl zum Reinigen von schlecht zugänglichen Flächen. Bestimmungsgemäße Verwendung Betreiben Sie die Carbon-Teleskoplanze nur im angegebenen Druck- und Temperaturbereich. Prüfen Sie vor jedem Arbeitsbeginn am Hochdruckerzeuger die Werte und stellen sie diese gegebenenfalls ein. Die Carbon-Teleskoplanze ist zum Reinigen von schlecht zugänglichen Maschinen, Fahrzeugen, Bauwerken und Fassaden konstruiert. -
