PSU
5301
F.O. Transmitter
OMI
TEST
RF
PWR
TX OPTICAL PWR
TX TEMPERATURE
AGC
MODE
RF IN
LEVEL
ADJ.
AGC MODE ON
LASER APERTURE
Invisible laser radiation.
Do not watch directly with
optical instruments.
Class 1M laser product.
EDFA

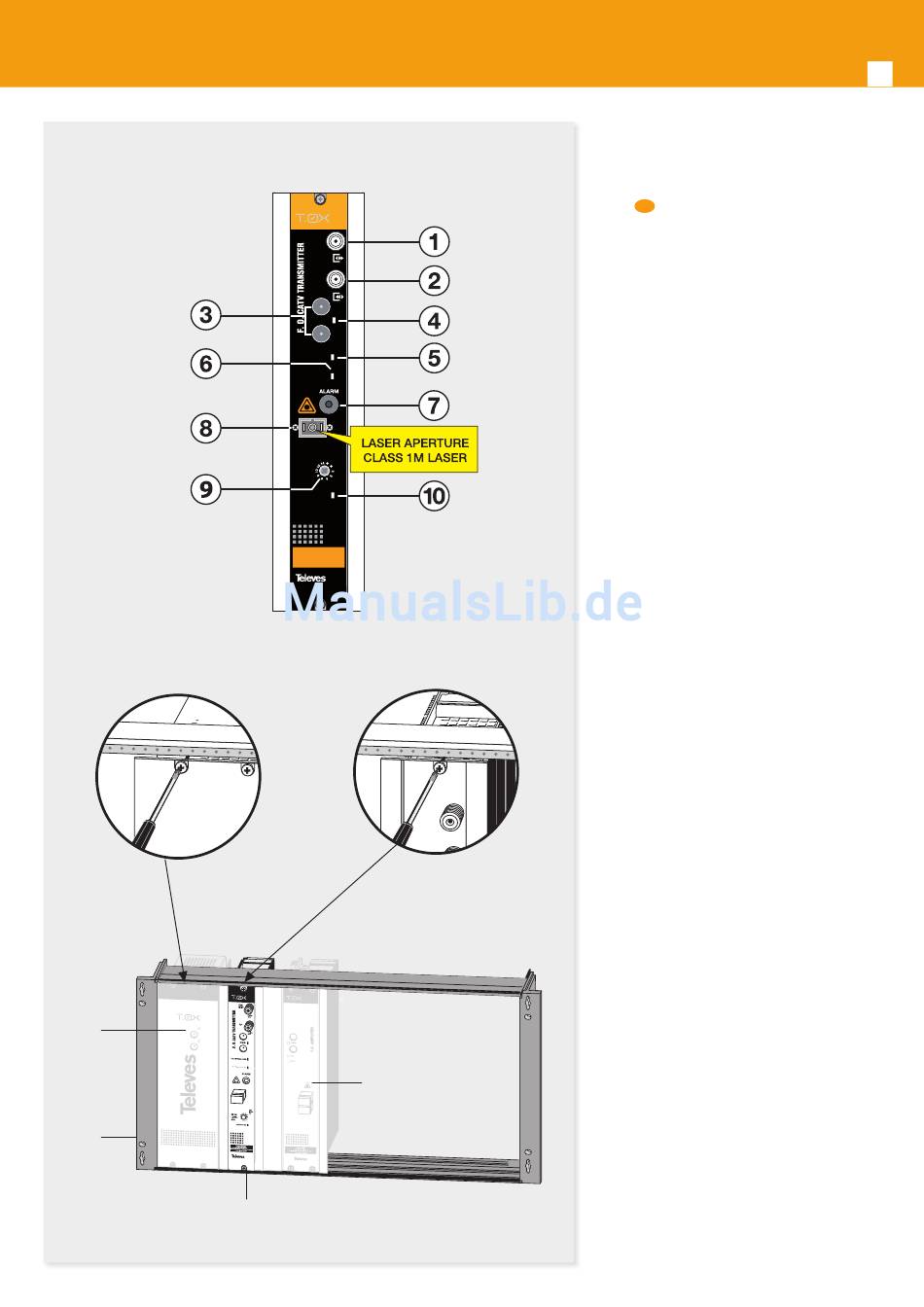

1. Testbuchse.
DE
2. Eingang HF.
3. Spannungsversorgung.
4. AN/AUS LED.
5. Optische Leistung LED: Grün laser AN
( 9.5...10.5 dBm), Rot laser fehler
(< 9.5/ >10.5 dBm).
6. Laser temperature LED: Grün tempera-
ture OK, Rot laser temperature Fehler.
7. Alarm.
8. Optische Leistung ( laser aperture, class
1M laser).
9. Pegelsteller HF.
10. AGC LED: Weiss AGC aktive.
Fig. 1
3
