Extech RD350 Benutzerhandbuch

Kältemittel-lecksuchgerät
Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen

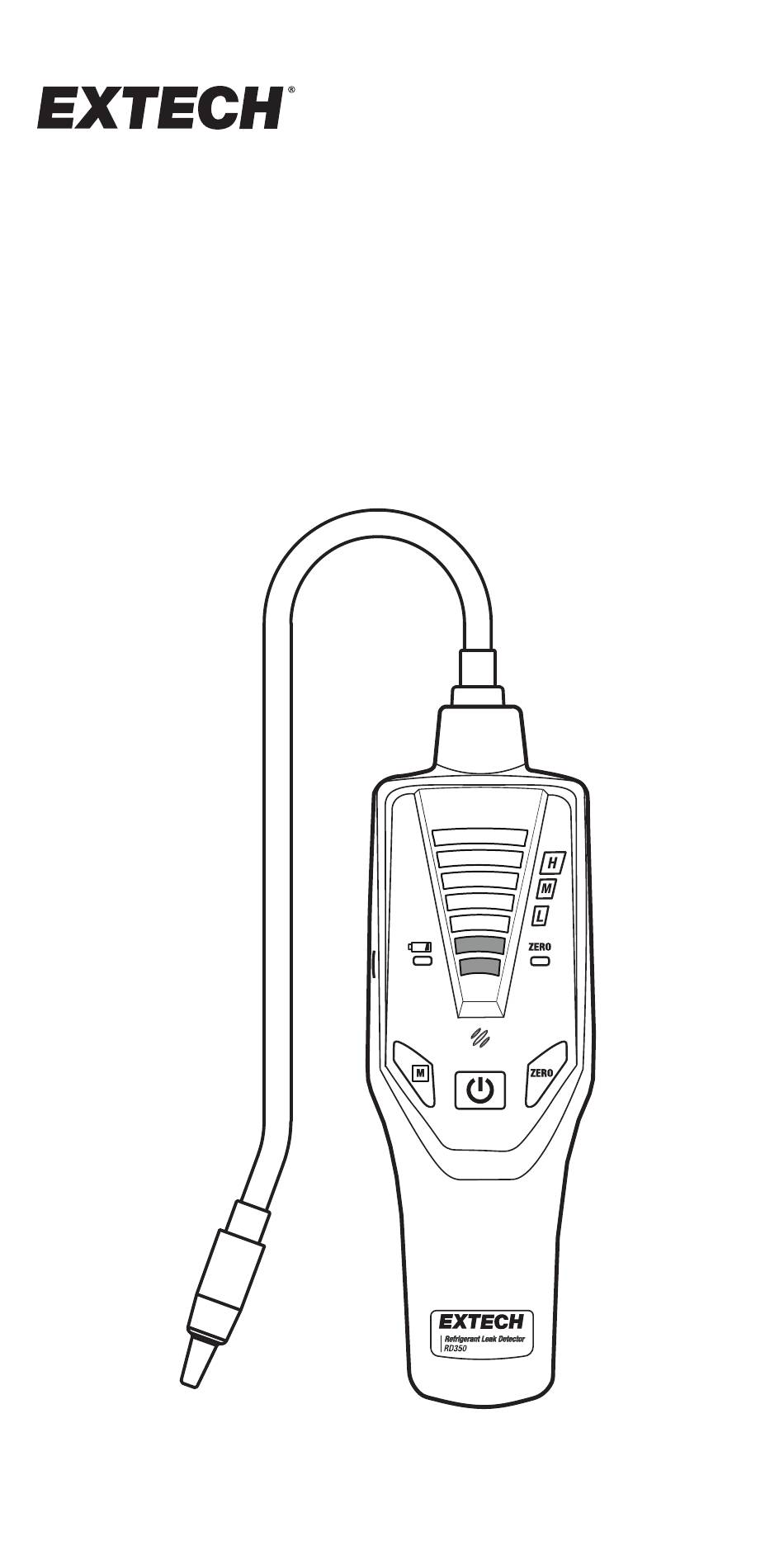

BENUTZERHANDBUCH
Kältemittel-Lecksuchgerät
Modell RD350
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Extech RD350

  • Seite 1 BENUTZERHANDBUCH Kältemittel-Lecksuchgerät Modell RD350...

  • Seite 2: Einleitung

    Einleitung Vielen Dank, dass Sie sich für den Kältemittel- Lecksuchgerät RD350 entschieden haben. Das RD350 ist für die Wartung und Instandhaltung von Kühlsystemen mit Kompressoren und Kältemitteln vorgesehen. Das RD350 ist mit der neuesten Sensortechnologie ausgestattet und bietet eine hohe Empfindlichkeit. Weitere Funktionen sind unten aufgeführt.

  • Seite 3: Sicherheit

    Sicherheit WARNUNG! Das RD350 darf nicht in explosionsgefährdeten Bereichen verwendet werden. Das RD350 ist nicht mit einem Explosionsschutz ausgestattet. VORSICHT! In Umgebungen mit hoher Schadstoff- und Partikelkonzentration, großen Temperaturschwankungen, mit hohen Windgeschwindigkeiten, mit organischen Lösungsmitteln, Klebstoffdämpfen, Kraftstoff, Gas, hohen Konzentrationen von Freon und ätzenden Stoffen können fehlerhafte Messwerte auftreten.
  • Seite 4 zu deaktivieren, halten Sie die Taste M gedrückt, während Sie das Messgerät einschalten. Lassen Sie die Taste los, wenn das Messgerät zwei Signaltöne ausgibt. Nach dem nächsten Aus- und Einschalten des Messgeräts ist APO wieder aktiviert. Informationen zum Austauschen der Batterien finden Sie im Abschnitt „Wartung“.

  • Seite 5: Steuertasten

    5. USB-Buchse (Kabel nicht im Lieferumfang enthalten) 6. Signalton-Lautsprecher 7. Taste für Empfindlichkeitsmodus 8. Netztaste 9. Zero-Taste (Zurücksetzen) 10. Zero-LED-Anzeige 11. Anzeige für niedrige, mittlere und hohe Empfindlichkeit Hinweis: Das Batteriefach befindet sich auf der Rückseite des Messgeräts, wie im Abschnitt „Wartung“ dargestellt.

  • Seite 6: Automatische/Manuelle Nullfunktion (Zurücksetzen)

    Automatische/manuelle Nullfunktion (Zurücksetzen) VORSICHT! Die Nullfunktion sorgt dafür, dass das Messgerät das an der Sensorspitze erfasste Kältemittel ignoriert, sobald es eingeschaltet wird. So kann der Benutzer die Quelle der Leckagen mit den höchsten Konzentrationen präzise bestimmen. Standardmäßig ist die automatische Nullfunktion aktiviert und die Empfindlichkeit auf „Mittel“...

  • Seite 7: Empfindlichkeitseinstellung

    Die automatische Nullfunktion sollte deaktiviert werden, wenn das Messgerät in einer festen Position verwendet wird. Empfindlichkeitseinstellung Um die Empfindlichkeit einzustellen,wählen Sie mit der Taste für die Empfindlichkeitseinstellung (M) die Einstellung Niedrig (L), Mittel (M) oder Hoch (H), wie durch die jeweilige LED für die Empfindlichkeit (L-M-H) angezeigt.
  • Seite 8 5. Wenn der Messwert von niedrig auf hoch ansteigt, funktioniert das Messgerät ordnungsgemäß. 6. Platzieren Sie die Spitze des Sensors innerhalb von 6 mm (0,25 Zoll) der vermuteten Leckstelle. 7. Bewegen Sie den Sensor langsam über jede mögliche Leckstelle hinaus. 8.

  • Seite 9: Wartung

    Wartung REINIGUNG WARNUNG! Isopropylalkohol kann den Sensor beschädigen. Den Sensor nicht mit Isopropylalkohol reinigen. Wischen Sie das Gehäuse des Messgeräts mit einem feuchten Tuch und einem milden Reinigungsmittel ab. Bei Bedarf kann auch Isopropylalkohol verwendet werden, der Sensor darf jedoch nicht mit Isopropylalkohol gereinigt werden.
  • Seite 10 Sicherheitshinweise: Entsorgen Sie die Batterien umweltfreundlich. Entsorgen Sie Batterien niemals im Feuer, diese könnten explodieren oder auslaufen. Entnehmen Sie bei einer geplanten Lagerdauer von mehr als 60 Tagen die Batterien und lagern Sie diese separat. Entsorgung: Entsorgen Sie dieses Messgerät nicht mit dem Hausmüll.

  • Seite 11: Austausch Des Sensors

    AUSTAUSCH DES SENSORS WARNUNG! Um Verbrennungen zu vermeiden, müssen Sie beim Austausch des Sensors Schutzausrüstung tragen, da der abgenutzte Sensor möglicherweise noch heiß ist. Die Lebensdauer des Sensors ist begrenzt und hängt vom Gebrauch ab. Bei normalem Gebrauch beträgt die erwartete Lebensdauer des Sensors ein Jahr.

  • Seite 12: Technische Daten

    Technische Daten Sensor Typ der beheizten Diode Nachweisbare Gase R-134a R-404a R-407c R-410a R-22 R-32 R-290 Alle Arten von CFC, HCFC und HFO-1224yf Empfindlichkeit Für R-22 Hoch: 4 g/Jahr Mittel: 20 g/Jahr (typisch) Niedrig: 40 g/Jahr (typisch) Für alle anderen Hoch: 3 g/Jahr Mittel: 15 g/Jahr (typisch) Niedrig: 30 g/Jahr (typisch)

  • Seite 13: Zwei Jahre Garantie

    Zwei Jahre Garantie Teledyne FLIR garantiert für einen Zeitraum von zwei Jahren ab Versanddatum, dass dieses Instrument der Marke Extech frei von Mängeln an Teilen und Verarbeitung ist. Den vollständigen Garantietext finden Sie unter: https://www.flir.com/support- center/warranty/instruments/extech-product- warranty/ Kalibrierungs- und Reparaturdienste Teledyne FLIR bietet Kalibrierungs- und Reparaturdienste für die von uns verkauften...
