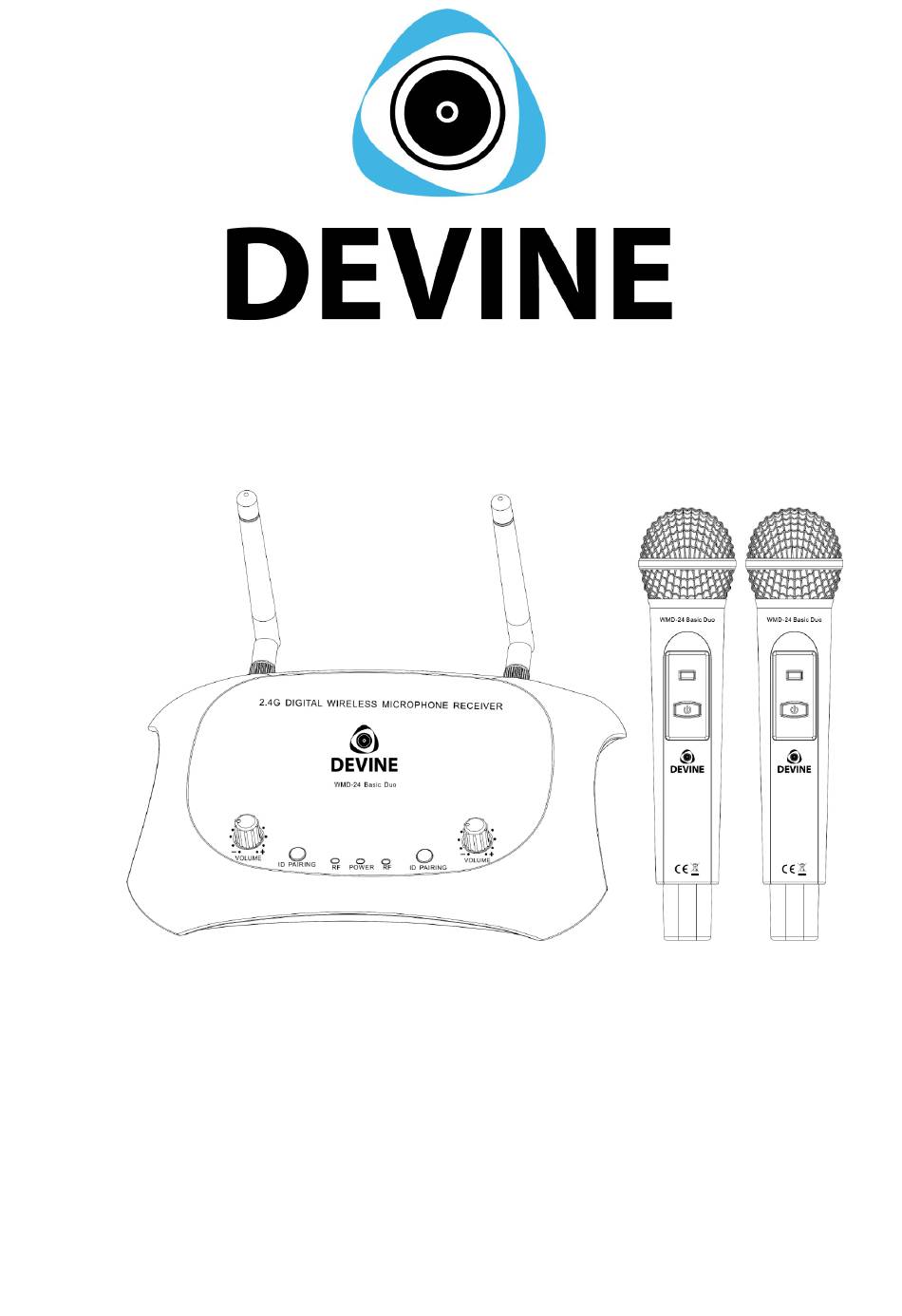

Devine WMD-24 Basic Duo Benutzerhandbuch
2,4-ghz-funkmikrofonsystem
2,4-GHz-Funkmikrofonsystem
Die in diesem Benutzerhandbuch enthaltenen Informationen können jederzeit und ohne vorherige Ankündigung
geändert werden:
Version: 1.0
Datum und Initialen des Autors: 04-08-2020 RV
Version: 1.1
Überarbeitungsdatum und Initialen des Autors: 28-06-
2022 SM
WMD-24 Basic Duo
Benutzerhandbuch
Inhaltsverzeichnis
Verwandte Anleitungen für Devine WMD-24 Basic Duo
Inhaltszusammenfassung für Devine WMD-24 Basic Duo
- Seite 1 WMD-24 Basic Duo 2,4-GHz-Funkmikrofonsystem Benutzerhandbuch Die in diesem Benutzerhandbuch enthaltenen Informationen können jederzeit und ohne vorherige Ankündigung geändert werden: Version: 1.0 Datum und Initialen des Autors: 04-08-2020 RV Version: 1.1 Überarbeitungsdatum und Initialen des Autors: 28-06- 2022 SM...
-
Seite 2: Einleitung
Einleitung Vielen Dank, dass Sie sich für das Devine WMD-24 Basic Duo System entschieden haben. Bevor Sie die Verpackung und die enthaltenen Komponenten auspacken, empfehlen wir Ihnen, diese Bedienungsanleitung sorgfältig durchzulesen, um sich mit allen Funktionen dieses Produkts vertraut zu machen. Achten Sie beim Auspacken darauf, dass alle unten aufgeführten Komponenten und Zubehörteile enthalten sind. -
Seite 3: Sicherheitshinweise
WARNUNG! Halten Sie dieses Gerät von Feuchtigkeit, Wasser und Regen fern, um die Gefahr eines Stromschlags zu vermeiden! Sicherheitshinweise Jede Person, die mit der Installation, dem Betrieb und der Wartung dieses Geräts befasst ist, muss: qualifiziert sein. über die erforderlichen Kenntnisse verfügen. die in dieser Bedienungsanleitung enthaltenen Anweisungen gelesen haben. - Seite 4 Lassen Sie um den AC/DC-Adapter herum einen Abstand von ca. 10 cm, um eine ausreichende Luftzirkulation zu gewährleisten. Sollte das Gerät nicht gemäß den Anweisungen in dieser Bedienungsanleitung verwendet werden, kann es zu Schäden oder sogar Verletzungen kommen. Devine haftet nicht für Verletzungen oder Schäden, die durch unsachgemäßen Gebrauch dieses Produkts entstehen. Lagerung und Transport: Dieses Produkt wurde für den mobilen Einsatz entwickelt und kann in seiner Originalverpackung transportiert werden, sofern...
- Seite 5 Batteriesicherheit: WARNUNG! Wenn die Batterie falsch ausgetauscht wird, kann dies zu einer Explosion der Batterie führen. Ersetzen Sie eine Batterie nur durch eine Batterie desselben Typs. Setzen Sie Batterien niemals starker Hitze aus, einschließlich Sonnenlicht, offenen Flammen usw. Lagern Sie Batterien niemals in einer heißen Umgebung mit hohen Temperaturen. Dies kann zur Explosion der Batterie sowie zum Austreten brennbarer Flüssigkeiten oder Gase führen.
-
Seite 6: Übersicht & Verwendung
Übersicht & Verwendung Empfänger: Mikrofon A Lautstärkeregler Mikrofon A ID-Kopplung Mikrofon A RF-Signal-LED-Anzeige LED-Anzeige für Stromversorgung Mikrofon B RF-Signal-LED-Anzeige Mikrofon B ID-Kopplung Lautstärkeregler Mikrofon B Antenne A Antenne B Mikrofon B Kanalauswahl Gemeinsamer 6,35-mm-TRS-Klinkenstecker-Signalausgang Stromversorgungseingang Ein-/Aus-Schalter Mikrofon A Kanalauswahl Die in diesem Benutzerhandbuch enthaltenen Informationen können jederzeit und ohne vorherige Ankündigung geändert werden: Version: 1.0 Datum und Initialen des Autors: 04-08-2020 RV... - Seite 7 Handmikrofone Mikrofongitter LED-Statusanzeige (leuchtet bei normalem Gebrauch, blinkt bei niedrigem Batteriestand) Ein-/Aus-Schalter Batteriefachabdeckung (Schiebesystem) Batteriefach für 2 AA-Batterien Die in diesem Benutzerhandbuch enthaltenen Informationen können jederzeit und ohne vorherige Ankündigung geändert werden: Version: 1.0 Datum und Initialen des Autors: 04-08-2020 RV Version: 1.1 Überarbeitungsdatum und Initialen des Autors: 28-06- 2022 SM...
-
Seite 8: Verwendung Dieses Systems
ähnliche Geräte mit sich führen, die ständig nach einem verfügbaren Signal suchen. Im schlimmsten Fall kann dies zu ernsthaften Problemen mit der Leistung des Mikrofonsystems WMD-24 Basic Duo führen. Um diese möglichen Probleme zu vermeiden oder zu beheben, können folgende Maßnahmen ergriffen werden: –... - Seite 9 Im Zweifelsfall kann Ihnen Ihr Händler vor Ort Auskunft über die erforderlichen Kabel geben. Die meisten Audiosysteme sind jedoch mit einem standardmäßigen 6,35-mm-TS-Klinkeneingang ausgestattet. In diesem Fall kann das mitgelieferte Klinkenkabel zum Anschluss des WMD-24 Basic Duo verwendet werden. Wenn das Audiogerät über einen 3-poligen XLR- Mikrofoneingang verfügt, kann ein 6,35-mm-Klinken-zu-XLR-Kabel oder ein Klinken-zu-XLR-Adapter separat erworben und zum Anschluss des WMD-24 Basic Duo an die Audioanlage verwendet werden.
- Seite 10 Wenn das Problem dadurch immer noch nicht behoben werden kann, muss eine andere Komponente der Signalkette angepasst werden, beispielsweise die Gesamtlautstärke des Mischpults. Verwendung von mehr als einem System gleichzeitig Wenn Sie mehrere WMD-24-Systeme gleichzeitig betreiben möchten, ist es wichtig zu beachten, dass die Systeme wahrscheinlich nicht die einzigen Geräte sind, die das 2,4-GHz-Frequenzband nutzen.
-
Seite 11: Fehlerbehebung Bei Drahtlosen Mikrofonen
Fehlerbehebung bei drahtlosen Mikrofonen Wenn bei der Verwendung Ihres drahtlosen Mikrofonsystems Probleme auftreten, empfehlen wir Ihnen, diesen Abschnitt zur Fehlerbehebung zu lesen, um zu sehen, ob Sie eine Lösung finden. Wenn keiner der unten aufgeführten Vorschläge Ihr spezielles Problem löst, wenden Sie sich bitte an Ihren Händler vor Ort, um weitere Unterstützung zu erhalten. Dieser Abschnitt zur Fehlerbehebung enthält alle häufig auftretenden Probleme und ist keine vollständige Liste aller möglichen Fehler, Defekte und deren Lösungen. - Seite 12 2,4-GHz-Fehler Wenn sich im Veranstaltungsraum viele verschiedene Geräte befinden, die auf derselben (oder einer ähnlichen) 2,4-GHz-Frequenz arbeiten, wie Laptops, Smartphones, Tablets und andere drahtlose Geräte und Ausrüstungen, kann dies zu Problemen mit dem drahtlosen Mikrofonsystem führen. Versuchen Sie, zu einem anderen Mikrofonsignal zu wechseln, oder verbessern Sie die „Sichtverbindung”...
-
Seite 13: Technische Daten
Technische Daten – Kompaktes 2,4-GHz-Funkmikrofonsystem – 2x kabellose Handmikrofone und 1x kompakter Empfänger – arbeitet im weltweit frei nutzbaren 2,4-GHz-Band – Pro Mikrofon können 16 Kanäle ausgewählt werden, um Störungen im Frequenzband zu begrenzen – Doppelantenne – Drahtlose Kanalsynchronisation zwischen Mikrofon und Empfänger –... - Seite 14 Diese Konformitätserklärung wird unter der alleinigen Verantwortung des Herstellers ausgestellt. Artikel: Produktname: Devine WMD-24 Pro Duo Drahtloses Mikrofonsystem (2,4 GHz) mit 2 Handmikrofonen. Devine WMD-24 Basic Duo Drahtloses Mikrofonsystem (2,4 GHz) mit 2 Handmikrofonen. Devine WMD-24 Bodypack-Set Separates Bodypack (2,4 GHz) mit Headset-Mikrofon und Lavalier.
- Seite 15 Diese Konformitätserklärung wird unter der alleinigen Verantwortung des Herstellers ausgestellt. Artikel: Produktname: Devine WMD-24 Pro Duo Drahtloses Mikrofonsystem (2,4 GHz) mit 2 Handmikrofonen. Devine WMD-24 Basic Duo Drahtloses Mikrofonsystem (2,4 GHz) mit 2 Handmikrofonen. Devine WMD-24 Bodypack-Set Separates Bodypack (2,4 GHz) mit Headset-Mikrofon und Lavaliermikrofon.
