AMF 6982E Montageanleitung
Elektronischer druckschalter
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Inhaltszusammenfassung für AMF 6982E

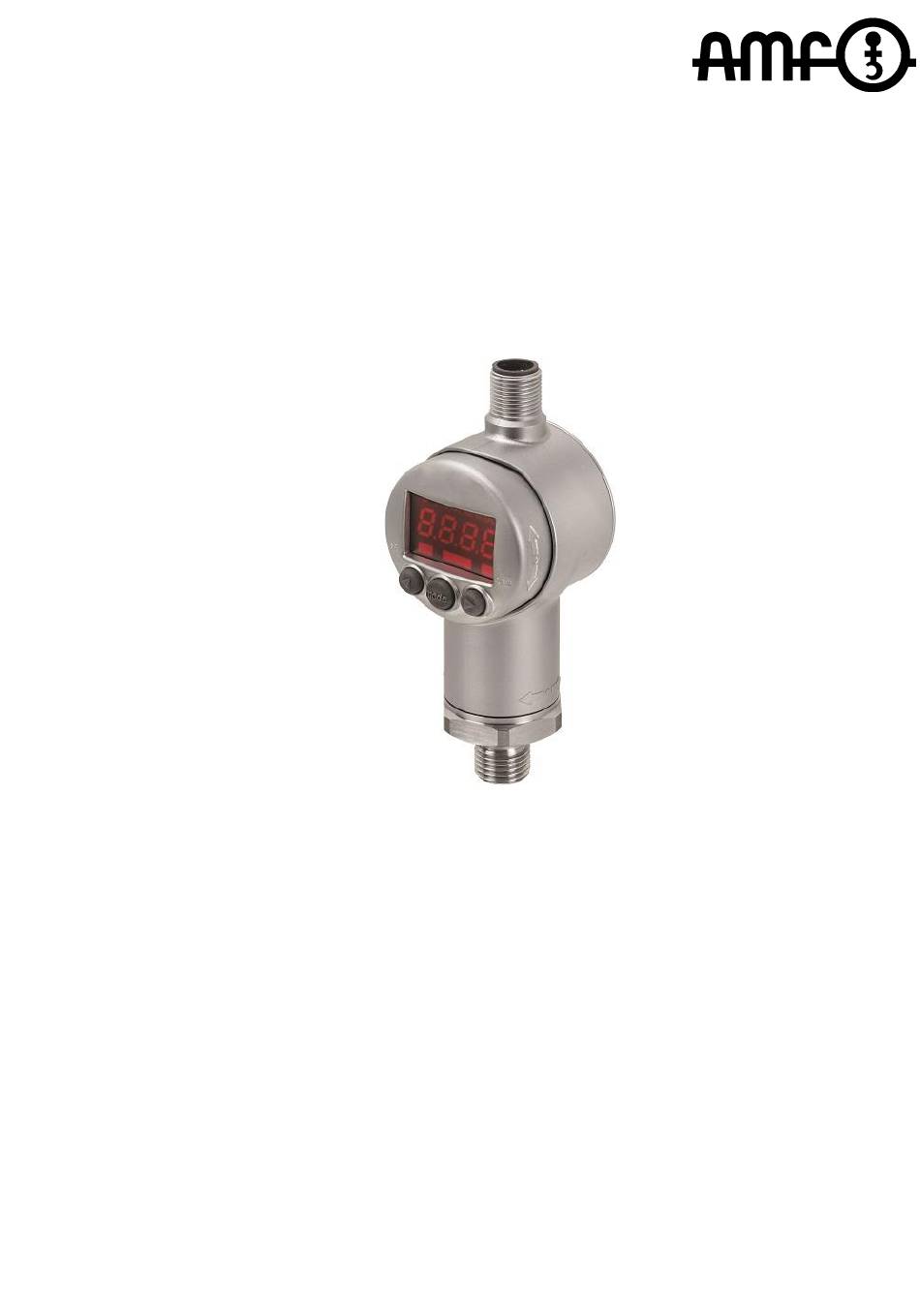

- Seite 1 SPANNEN. SCHRAUBEN. SCHLIESSEN. 6982E MONTAGEANLEITUNG ELEKTRONISCHER DRUCKSCHALTER...
-
Seite 2: Inhaltsverzeichnis
Ändern der Haupt-Programmierfreigabe ......................16 FEHLERMELDUNGEN ............................16 ANSCHLUSSBELEGUNG ..........................17 Ausführung mit 2 Schaltausgängen ........................17 Ausführung mit 2 Schaltausgängen und 1 Analogausgang ................17 TECHNISCHE DATEN ............................18 GERÄTEABMESSUNGEN ..........................19 TECHNISCHE ÄNDERUNGEN VORBEHALTEN. AMF - ANDREAS MAIER FELLBACH STAND: 2015-10-08... -
Seite 3: Allgemeine Hinweise
Die Firma Andreas Maier GmbH & Co. KG, als Urheber dieser Anleitung untersagt die ganze oder nur teilwei- se Reproduktion oder die zur Verfügungstellung dieser Anleitung an Dritte ohne einer schriftlichen Genehmi- gung. Jede Veränderung des Produktes bedarf der Genehmigung des Herstellers. TECHNISCHE ÄNDERUNGEN VORBEHALTEN. AMF - ANDREAS MAIER FELLBACH STAND: 2015-10-08... -
Seite 4: Einführung
Schutzschuhe sind Vorschrift, während die Notwendigkeit des Tragens von Gehörschutz, Schutzhelmen und Schutzbrillen vom Betreiber abzuwägen ist. Nicht gestattet ist das Tragen weiter Kleidung, die sich in den beweglichen Maschinenkomponenten verfan- gen kann. TECHNISCHE ÄNDERUNGEN VORBEHALTEN. AMF - ANDREAS MAIER FELLBACH STAND: 2015-10-08... -
Seite 5: Allgemeine Sicherheitshinweise
Bei jedem Zweifel hinsichtlich des Einsatzes wenden Sie sich bitte an die FIRMA ANDREAS MAIER GMBH & CO. KG um festzustellen, ob es sich unter den gegebenen Umständen um unsachgemäßen Gebrauch handelt. TECHNISCHE ÄNDERUNGEN VORBEHALTEN. AMF - ANDREAS MAIER FELLBACH STAND: 2015-10-08... -
Seite 6: Typenschilder
Die Nichtbeachtung vorstehender Bestimmungen befreit die FIRMA ANDREAS MAIER GMBH & CO. KG von jeder Haftung für eventuelle, hierdurch verursachte Schäden oder Unfälle. In diesem Fall haf- tet allein der Betreiber gegenüber den Behörden. TECHNISCHE ÄNDERUNGEN VORBEHALTEN. AMF - ANDREAS MAIER FELLBACH STAND: 2015-10-08... -
Seite 7: Montage
Direkte Nähe zu Verbindungsleitungen von Leistungsverbrauchern oder störenden Elektro- oder Elektronikgerä- ten ist möglichst zu vermeiden. Bedienelemente Anzeige der HYDAC Druckeinheit PSI MPa bar 4-stellige Digitalanzeige LED-Anzeige für mode aktiven Schaltpunkt Tasten zur Einstellung der Schaltpunkte, Rückschaltpunkte und Zusatzfunktionen TECHNISCHE ÄNDERUNGEN VORBEHALTEN. AMF - ANDREAS MAIER FELLBACH STAND: 2015-10-08... -
Seite 8: Digitalanzeige
ProG Mit der Meldung “ “ im Display wird dies bestätigt. Unterhalb des Zuschaltpunkts für das Aggregat wird automatisch ein zweiter Schaltpunkt eingestellt, der für eine Alarmmeldung genutzt werden kann. TECHNISCHE ÄNDERUNGEN VORBEHALTEN. AMF - ANDREAS MAIER FELLBACH STAND: 2015-10-08... -
Seite 9: Schaltausgänge
- Angabe in Prozent [%] Mit der Hystereses 2 wird der Rückschaltpunkt zum Schaltpunkt 2 festgelegt. Dabei bezieht sich die Hysterese 2 auf den Rückschaltpunkt 1. r.P. 2 = r.P. 1 – HYS.2 TECHNISCHE ÄNDERUNGEN VORBEHALTEN. AMF - ANDREAS MAIER FELLBACH STAND: 2015-10-08... - Seite 10 1 = 192 bar - 15 bar = 177 bar r.P. 2 = r.P 1 – 5% S.P. 2 = S.P. 1 S.P. 2 = 192 bar r.P. 2 = 177 bar - 9 bar = 168 bar TECHNISCHE ÄNDERUNGEN VORBEHALTEN. AMF - ANDREAS MAIER FELLBACH STAND: 2015-10-08...
-
Seite 11: Resetfunktion
3,0 ... 594,0 * Alle in der Tabelle angegebenen Bereiche sind im Raster der Schrittweite einstellbar. Analogausgang Analogausgangssignal: 4 .. 20 mA oder 0 .. 10 V (Einstellbar im Menü "Grundeinstellungen"). TECHNISCHE ÄNDERUNGEN VORBEHALTEN. AMF - ANDREAS MAIER FELLBACH STAND: 2015-10-08... -
Seite 12: Grundeinstellungen
Den Menüpunkt "END" anwählen, die Einstellung auf "YES" stellen, der Druckschalter kehrt nach 2s in den norma- len Anzeigemodus zurück. Erfolgt ca. 25 Sekunden lang keine Tastenbetätigung wird das Menü automatisch beendet, ohne dass even- tuelle Änderungen wirksam werden. TECHNISCHE ÄNDERUNGEN VORBEHALTEN. AMF - ANDREAS MAIER FELLBACH STAND: 2015-10-08... -
Seite 13: Übersicht Der Grundeinstellungen
Differenzwert in % zur Bestimmung des Rückschaltpunktes (r.P. 2) 0 .. 100 % Teach-In Hysterese Differenzwert in % zur Bestimmung des Schaltpunkt 1 (S.P. 1) und 0 .. 100 % Schaltpunkt 2 (S.P. 2) TECHNISCHE ÄNDERUNGEN VORBEHALTEN. AMF - ANDREAS MAIER FELLBACH STAND: 2015-10-08... - Seite 14 Druckschwankungen Anzeige reagiert normal auf Druckschwankungen Anzeige reagiert schnell auf Druckschwankungen Analogausgang Der Analogausgang liefert ein 4 .. 20 mA Signal Der Analogausgang liefert ein 0 ..10 V Signal TECHNISCHE ÄNDERUNGEN VORBEHALTEN. AMF - ANDREAS MAIER FELLBACH STAND: 2015-10-08...
- Seite 15 Nach dem Anpassen der Werte springt die Anzeige nach 3s ohne Tastenbetätigung wieder in den normalen Anzei- gemodus über. ProG Zur Bestätigung der korrekten Übernahme der Werte wird die Meldung im Display kurzzeitig dargestellt. TECHNISCHE ÄNDERUNGEN VORBEHALTEN. AMF - ANDREAS MAIER FELLBACH STAND: 2015-10-08...
-
Seite 16: Programmierfreigaben
Bei den abgespeicherten Kalibrierdaten wurde ein Fehler erkannt. Mögliche Ursachen sind starke elekt- romagnetische Störungen oder ein Bauteildefekt. Abhilfe: Gerät von der Versorgungsspannung trennen und wieder verbinden. Steht die Fehlermeldung noch an, muss das Gerät zur Neukalibrierung oder Reparatur ins Werk zurück. TECHNISCHE ÄNDERUNGEN VORBEHALTEN. AMF - ANDREAS MAIER FELLBACH STAND: 2015-10-08... -
Seite 17: Anschlussbelegung
Anschlussbelegung Ausführung mit 2 Schaltausgängen Stecker 4-pol. M12x1 Ausführung mit 2 Schaltausgängen und 1 Analogausgang Stecker 5-pol. M12x1 TECHNISCHE ÄNDERUNGEN VORBEHALTEN. AMF - ANDREAS MAIER FELLBACH STAND: 2015-10-08... -
Seite 18: Technische Daten
17 .. 20 Nm Medienberührende Teile: Dünnfilm DMS Edelstahl, FPM-Dichtung Anzeige: 4-stellig, LED, 7-Segment, rot, Zeichenhöhe 7 mm Gewicht: ca. 120 g Anmerkung: FS (Full Scale) = bezogen auf den vollen Messbereich TECHNISCHE ÄNDERUNGEN VORBEHALTEN. AMF - ANDREAS MAIER FELLBACH STAND: 2015-10-08... -
Seite 19: 10. Geräteabmessungen
10. Geräteabmessungen TECHNISCHE ÄNDERUNGEN VORBEHALTEN. AMF - ANDREAS MAIER FELLBACH STAND: 2015-10-08... - Seite 20 ANDREAS MAIER GMBH & CO. KG WAIBLINGER STRAßE 116 ·D-70734 FELLBACH POSTFACH 1760 · D-70707 FELLBACH TELEFON: +49 711 5766-0 TELEFAX: +49 711 575725 SPANNEN. SCHRAUBEN. SCHLIESSEN E-MAIL: AMF@AMF.DE · MOBILE: AMF.MOBI INTERNET: WWW.AMF.DE BESTELL-NR. XXXXXX/2015-10-08 TECHNISCHE ÄNDERUNGEN VORBEHALTEN. AMF - ANDREAS MAIER FELLBACH...
