Athmer Slide Adapter-12 Kurzanleitung

Slide Adapter-12

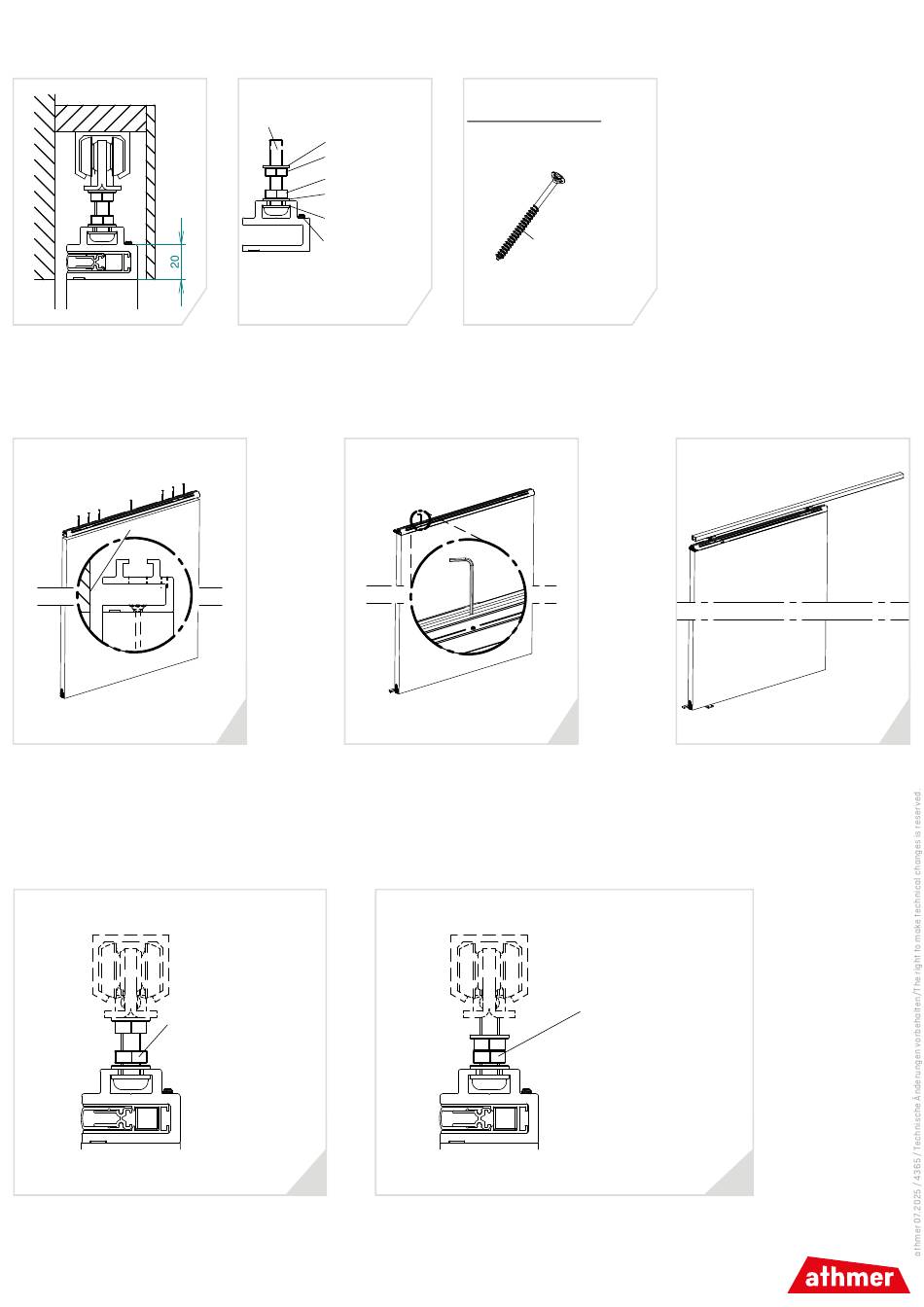

Montage/installation
Montage
Höhe 20mm => Türblattmaß beachten. Montieren Sie die Laufschiene entsprechend höher oder Kürzen Sie die Schiebetür.
Die Montage der Laufschiene und der Laufwagen entnehmen Sie bitte der Montageanleitung des Schiebetürbeschlags.
Dichtebene
Slide Adapter-12 mit
dem Türblatt verschrauben
Einstellen der Höhe
Untere Mutter
lösen
athmer oHG / Sophienhammer / 59757 Arnsberg / Germany
T +49 2932 477-500 / info@athmer.de / athmer.com
Flachkopfschraube M8x60
Unterlegscheibe M8
Sechskantmutter M8
Sechskantmutter M8
Unterlegscheibe M8
Unterlegscheibe M8
Gewindestift M4
2 X
1
Türdichtung einsetzen und mit
den Gewindestiften sichern.
4
Inhalt des Zubehör 5140
Spanplattenschraube
D=4,5x 60
7 X
2
Untere Mutter mit
der oberen kontern
und durch drehen
Höhe einstellen.
Danach Muttern
oben und unten
festziehen.
Seite 1 von 2
Slide Adapter-12
Laufwagen einsetzen und
verschrauben.
5
3
