GEM AP-1S Bedienungsanleitung
Arbordrehpresse
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Inhaltszusammenfassung für GEM AP-1S

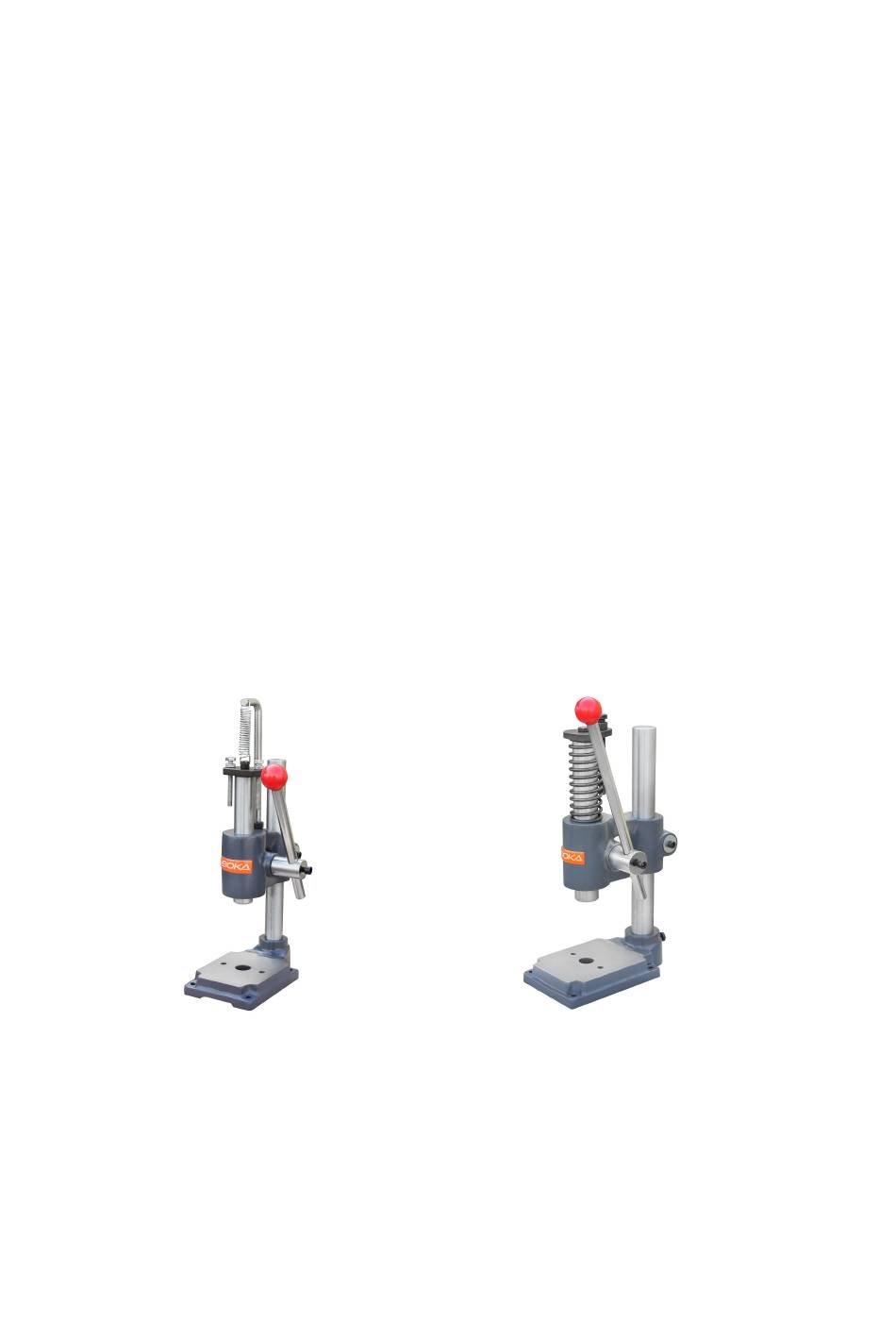

- Seite 1 ARBORDREHPRESSE MODELL: AP-1S AP-2S Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis PRODUKT EINFÜHRUNG ............错误！未定义书签。 SICHERHEITSVORKEHRUNGEN ........... 错误！未定义书签。 TECHNISCHE SPEZIFIKATIONEN .......... 错误！未定义书签。 III. KOMPONENTENLISTE ......................3 BEDIENUNGSANLEITUNG ............错误！未定义书签。 WARTUNG & SCHMIERUNG ............ 错误！未定义书签。 VII. FEHLERBEHEBUNG ......................4 VIII. GARANTIE & SUPPORT ...................... 4 TEILLISTE ............................5 CE-KONFORMITÄTSERKLÄRUNG ..................12... -
Seite 3: Produkt Einführung
4. Inspektion vor Gebrauch: Prüfen Sie auf lose Teile, beschädigte Matrizen oder Fehlausrichtung. 5. Auf stabilen Oberflächen verwenden: Montieren Sie die Maschine auf einem stabilen Arbeitsplatz oder einer Plattform. III. Technische Spezifikationen Art.-Nr. 576512 576513 Modell AP-1S AP-2S Kapazität 10 KN 20 KN Handlaufkraft 200 N 200 N Hubweite... -
Seite 4: Komponentenliste
IV. Komponentenliste 1. Hauptgestell mit Hebelarm 2. Einstellbare Stanzeinheit (Punch/Düse-Satz) 3. Druckregelknopf 4. Arbeitsplatte mit T-Nuten zur Klemmen 5. Schutzgitter (optionaler Zusatz) 6. IN-Schlüsselensatz für Wartungsarbeiten V. Bedienungsanleitung Schritt 1: Montage Festmachen Sie die Maschine mit Bolzen sicher auf einem Arbeitsplatz. ... -
Seite 5: Fehlerbehebung
VII. Fehlerbehebung Problem Lösung Unvollständiges Stanzen Druck erhöhen oder Düse abschärfen. Material stockt Matrizen reinigen; korrekte Ausrichtung gewährleisten. Steife Hebelbewegung Drehpunkte schmieren. Versetzte Löcher Werkstück erneut spannen; Düsenposition anpassen. VIII. Garantie & Support Garantiezeitraum: 1 Jahr ab Kaufdatum (verbrauchbare Teile wie Matrizen sind nicht eingeschlossen). -
Seite 6: Teilliste
Teilliste AP-1S... - Seite 8 Nr. Zeichnungs-Nr./Code Name Spezifikation Menge AP-1S-001 Grundplatte GB/T5783 Sechskantschraube M8×25 AP-1S-008 Vertikale Zahnradwelle AP-1S-009 Zahnradwelle I GB/T70.1 IN-Zylinderschraube M8×25 GB/T5783 Sechskantschraube M8×16 GB/T5287 Extra große Scheibe GB/T79 IN-Stiftschraube zylindrisch M8×16 AP-1S-002 Stützarm AP-1S-011 Zahnradwelle II AP-1S-010 Handhebelfeststange JB/T7271.1 Handhebelfestkugel GB/T5783 Sechskantschraube M8×16...
- Seite 9 AP-2S...
- Seite 11 Zeichnungs-Nr./Code Name Spezifikation Menge GB/T5783 Sechskantschraube M12×120 GB/T6170 Sechskantmutter GB/T5783 Sechskantschraube M12×25 AP-2S-008 Stoppplatte AP-2S-007 Compression Spring JB/T7271.1 Handhebelfestkugel AP-2S-009 Handhebelfeststange GB/T5783 Sechskantschraube M8×12 AP-2S-005 Zahnradwelle II AP-2S-004 Stützarm GB/T5287 Extra Large Washer GB/T70.1 IN-Zylinderschraube M8×35 AP-2S-003 Zahnradwelle I GB/T79 IN-Stiftschraube zylindrisch M8×16 AP-2S-002...
- Seite 12 Hersteller übernimmt keine Haftung für durch unsachgemäße Bedienung verursachte Verletzungen oder Schäden. Revisionsdatum: 2025-06 Modellnummer: AP-1S AP-2S Hinweis:Diese Anleitung dient nur zur Information. Aufgrund der ständigen Verbesserung der Maschine können Änderungen zu jeder Zeit vorgenommen werden, ohne dass eine Benachrichtigung verpflichtend ist. Bitte beachten Sie die lokale...
-
Seite 13: Ce-Konformitätserklärung
CE-Declaration Konformitätserklärung gemäß EU-Richtlinie 2006/42/EG, Anhang II Hiermit erklären wir unter eigener Verantwortung, dass die nachstehend beschriebenen Maschinen in Bezug auf ihre Konstruktion, Ausführung sowie die Version, die wir auf den Markt gebracht haben, allen Bestimmungen der EU-Richtlinien entsprechen. -2006/42/EG (Maschinenrichtlinie) Wenn ohne unsere Zustimmung Änderungen an der Maschine vorgenommen werden,...
