Regen-Tec Rain-Kit I Einbau- Und Betriebsanleitung
Inhaltszusammenfassung für Regen-Tec Rain-Kit I

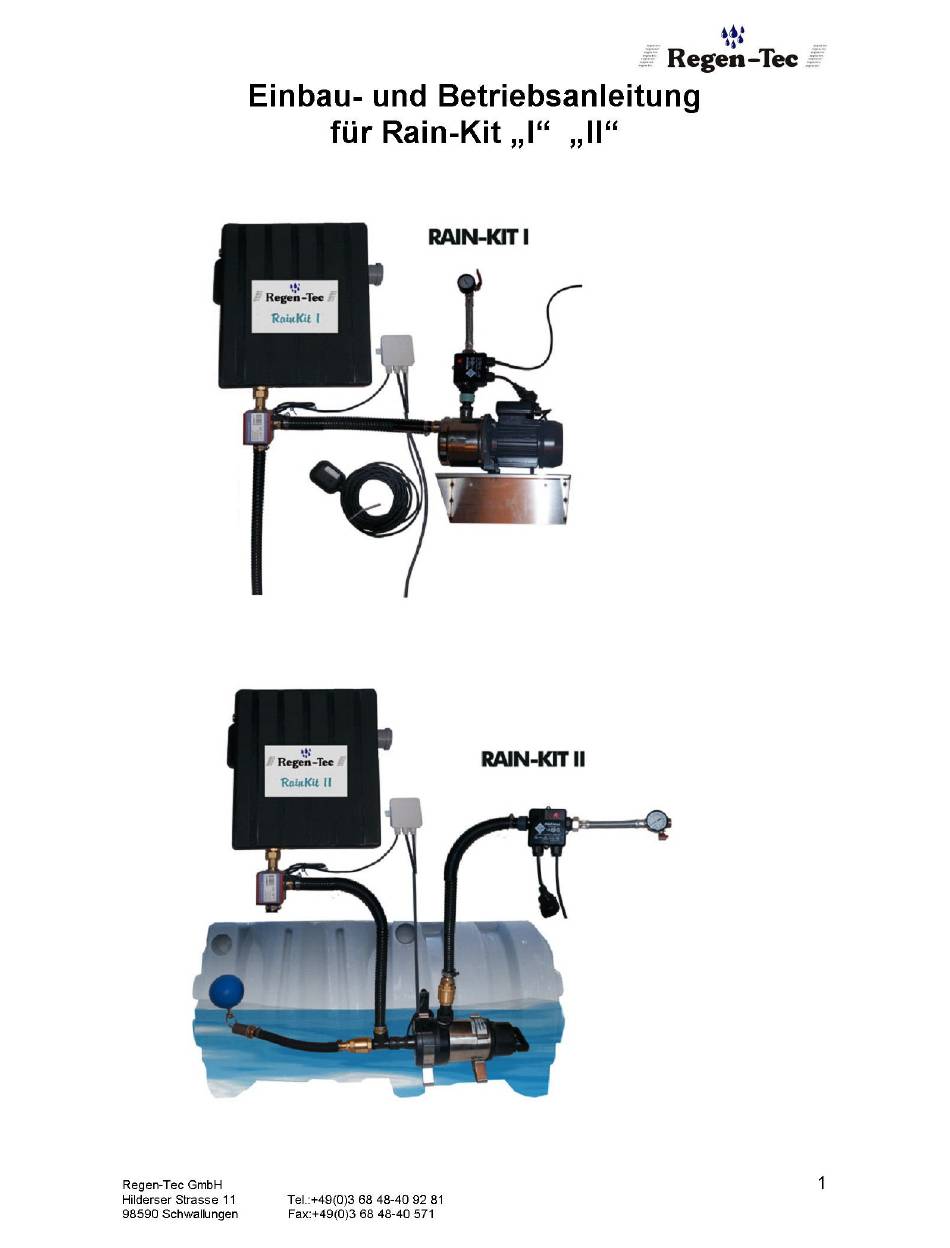

- Seite 1 Regen—Tec Einbau- und Betriebsanleitung für Rain-Kit „I" RAIN-KIT Regeh—Tec RaiwKit Reg* — Tee RAIN-KIT RaiuKit Regen-Tec GmbH Hilderser Strasse 68 48-40 92 81 98590 Schwallungen 68 48-40...
-
Seite 2: Inhaltsverzeichnis
Regen—Tec VORWORT PRODUKTBESCHREIBUNG, EIGENSCHAFTEN UND FUNKTIONSBESCHREIBUNG LIEFERUNG/MÄNGEL/TRANSPORTSCHÅDEN FUNKTIONSABLAUF „ RAIN-KIT l"- „ RAIN-KIT II"- DIE KOMPONENTEN „ RAIN-KIT I"-KREISELPUMPE Grundgerät Pumpen-ModuI Anschluß-Zubehör DIE KOMPONENTEN VARIANTE „ RAIN-KIT II' - ' TAUCHPUMPE Grundgerät Pumpen-ModuI Anschluß-Zubehör WICHTIGE VORIJBERLEGUNGEN UND HINWEISE VOR DER MONTAGE... -
Seite 3: Vorwort
Problem mit unseren Produkten haben, informieren Sie uns. Wir kümmern darum! Vor der Installation des „Rain-Kit" lesen Sie bitte die Einbauanleitung genau durch, Fehler beim Einbau zu vermeiden. Regen-Tec GmbH Hilderser Strasse 68 48-40 92 81 98590 Schwallungen 68 48-40... -
Seite 4: Produktbeschreibung, Eigenschaften Und Funktionsbeschreibung
48 Std.) schriftlich mitzuteilen. Spätere Beanstandungen sind ausgeschlossen Liegt ein von außen erkennbarer Transponschaden vor, muss der Warenempfänger sich dies sofort vom Fahrer/Warenüberbringer auf dem Lieferschein bestätigen lassen Regen-Tec GmbH Hilderser Strasse 68 48-40 92 81 98590 Schwallungen 68 48-40... -
Seite 5: Funktionsablauf „ Rain-Kit L"- „ Rain-Kit Ii
Wasserstandes schaltet dieser Betrieb erfolgen unter strenger Ein- urnschaltventil (3) auf TW-Nachspeisung um. haltung der gültigen Normen (DIN 1989). Schwimmerschalter/ Sensor Speicher Speicher ist voll ist leer Regen-Tec GmbH Hilderser Strasse 68 48-40 92 81 98590 Schwallungen 68 48-40... -
Seite 6: Die Komponenten „ Rain-Kit I"-Kreiselpumpe
1 Zoll Schwimmerschalter 15 m Kabel Anschlussgruppe % Zoll IG zur Verbraucherleitung (Kugelhahn, Panzerschlauch, und Manometer) Anschlussgruppe % Zoll zum Trinkwasseranschluss (Panzerschlauch) Mauerdurchführung DN 100 pp_seil (3 m) Dichtband Regen-Tec GmbH Hilderser Strasse 68 48-40 92 81 98590 Schwallungen 68 48-40... -
Seite 7: Die Komponenten Variante
15 m Kabel (optional erweiterbar auf 25m) Anschlussgruppe % Zoll IG zur Verbraucherleitung (Kugelhahn, Panzerschlauch, und Manometer) Anschlussgruppe % Zoll zum Trinkwasseranschluss (Panzerschlauch) Mauerdurchführung DN 100 pp_seil (3 m) Dichtband Regen-Tec GmbH Hilderser Strasse 68 48-40 92 81 98590 Schwallungen 68 48-40... -
Seite 8: Wichtige Vorijberlegungen Und Hinweise Vor Der Montage
Trinkwassernachspeisebox sollte über der Höhe der Rückstauebene des Regenspeichers und der Kanalisation liegen Bei der Montage des Rain-Kit I muss die Kreiselpumpe sich oberhalb der Rückstauebene des Regenspeichers und der Kanalisation befinden, danach sollte erst die Montage der Trinkwassernachspeisebox... -
Seite 9: Hinweis Trinkwasseranschluss
Die Saug- und Druckleitungen(3) des müssen vom Regenspeicher(5) bis zum RAIN-KIT stetig steigend und frostsicher(7) verlegt werden. Es ist darauf zu achte, das bei Verwendung des RAIN-KIT I die max. Höhe von 3,5 m(8) und die max. Entfernung von 15m (9)zwischen Pumpe Regenspeicher nicht überschritten... -
Seite 10: Hinweis Elektroanschluss
Dieser muss vor Ort aufgeklemmt werden siehe Abb?? WICHTIG: Alle elektrischen Anschlüsse sind einem autorisierten Elektrofachmann auszuführen! Durchflusswdchter float controller Umschaltventil Schwimmerschalter 3-wa valve floatin switch power Regen-Tec GmbH Hilderser Strasse 68 48-40 92 81 98590 Schwallungen 68 48-40... -
Seite 11: Wandmontage Grundgeråt(Trinkwassernachspeisebox)
RaizKit verschrauben. Pumpenkonsole oberhalb der Rückstauebene unterhalb Trinkwassernachspeisebox an einer geeigneten Stelle mittels beigelegten Befestigungszubehör der Wand waagerecht montieren (siehe Abb.) Kreiselpumpe mit beigelegten Gummipuffern Schrauben Konsole verschrauben. Regen-Tec GmbH Hilderser Strasse 68 48-40 92 81 98590 Schwallungen 68 48-40... -
Seite 12: Montage Im Regenspeicher
Dabei ist darauf zu achten, das der Kabelbinder an der Markierung bzw. hinter Knickschutztülle Schwimmerschalters angebracht wird. Das Kabel HT-Rohr mittels Kabelverbindern befestigen. HT-Rohr senkrecht auf den Tankboden stellen Rohrschellen befestigen. Regen-Tec GmbH Hilderser Strasse 68 48-40 92 81 98590 Schwallungen 68 48-40... -
Seite 13: Montage Im Installationsraum/Haus
Edelstahlschelle schieben an die bereits montierte Schlauchtülle unteren Anschluss Umschaltventils mittels Edelstahlschelle befestigen. Die Schlauchtülle sollte ebenfalls mit Dichtband umwickelt und der Schlauch vor der Montage erwärmt werden Regen-Tec GmbH Hilderser Strasse 68 48-40 92 81 98590 Schwallungen 68 48-40... -
Seite 14: Montage Des Rain-Kit Ii
Lasche) mit Hilfe der mit gelieferten Gummiringe an die Pumpe montieren. Schwimmerschalter durch Loch Pumpenfuß (mit längerer Lasche) fädeln und mittels Kabelverschraubung an der Markierung (ca. 5cm vor der Knickschutztülle fixieren. Regen-Tec GmbH Hilderser Strasse 68 48-40 92 81 98590 Schwallungen 68 48-40... -
Seite 15: Montage Im Regenspeicher
) die mitgelieferte Greifschelle montieren und die PP-Seilenden mit dieser fixieren. Dabei muss darauf geachtet werden das, die Schwimmerkugel des Ansaug-Sets ca. 15 cm über dem Tankboden fixiert wird. Regen-Tec GmbH Hilderser Strasse 68 48-40 92 81 98590 Schwallungen 68 48-40... -
Seite 16: Montage Im Installationsraum/Haus
Schwimmerschalter entsprechend Anschlussbild Abb?? In der Klemmbox anklemmen. In den unteren Anschluss des Umschaltventils den beiliegenden % Zoll Stopfen mit geeigneten Dichtmaterial einschrauben. TRINKWASSERLEITUNG NICHT BRAUCHWASSERLEITUNG DIREKT VERBINDEN! Regen-Tec GmbH Hilderser Strasse 68 48-40 92 81 98590 Schwallungen 68 48-40... -
Seite 17: Trinkwasseranschluss
Verbraucher schließen, Pumpe schaltet bei erreichen Betriesdrucks aus. Beim nächsten öffnen Verbrauchers schaltet die Pumpe automatisch ein. Jetzt können Ihr Verbrauchernetz anschließen. Anlage ist in Betrieb Regen-Tec GmbH Hilderser Strasse 68 48-40 92 81 98590 Schwallungen 68 48-40... -
Seite 18: Aufbau Technische Daten
Zur Pumpe Zur Nachspeisebox Schwimmerschalter: Elektrische Anschlüsse Betriebsspannung 230V, 50Hz, Durchflusswächter: Elektrische Anschlüsse Betriebsspannung 230V, 50Hz, IOA Hydraulische Anschlüsse: Verbraucher Zur Pumpe Schwimmerventil Trinkwasserzulaul Anschlussgruppe Brauchwasserentnahme Notüberlauf Abwasseranschluss HT50/HT70 Regen-Tec GmbH Hilderser Strasse 68 48-40 92 81 98590 Schwallungen 68 48-40... -
Seite 19: Inno Tec 600
Regen—Tec 13.2 Pumpenmodul Rain-Kit I. Kreiselpumpe INNO TEC 600 Betriebsspannung: 230V Leistung: 600Watt max. Druck: 4bar Betriebstemperatur: 350C max. Förderhöhe: max. Fördermenge: 48001/h • Anschlüsse auf Saug- und Druckseite: IG 1" Gewicht: 10kg 13.3 Pumpenmodul Rain-Kit 11.Tauchpumpe REGEN STAR SUPER... -
Seite 20: Mögliche Ursachen
Schaltet Falsch verkabelt Ändern Veneiler ohne Falsch verkabelt Funktion Gewinde Wasserschaden Austauschen beschädi Falsch Oder zu fest Austauschen Auf/Zu Schalter gezogen klemmt Verdreck Reinigen Schlechte Wasserqualität Filter einsetzen Regen-Tec GmbH Hilderser Strasse 68 48-40 92 81 98590 Schwallungen 68 48-40... -
Seite 21: Gewährleistung / Garantieschein
HT 50 nicht reduzieren und unbedingt mit Geruchsverschluss anschließen. Nur ausreichend vorgefiltertes (ca. O,2mm Oder besser) Regenwasser in den Speicher leiten. Zur Vermeidung von Ansaugproblemen empfehlen wir unseren Saug- / Druckschlauch. Regen-Tec GmbH Hilderser Strasse 68 48-40 92 81 98590 Schwallungen 68 48-40... -
Seite 22: Kontakt
Änderungen im Sinne des technischen Fortschritts/Weiterentwicklungen sind vorbehalten! Kontakt Weiter Informationen erhalten Sie auf www.reqen-tec.de Kontakt: Hauptsitz: Regen - Tec GmbH Hilderserstraße 98590 Schwallungen Tel: Fax: Email: infoOreqen-tec.de regen-tec.de Regen-Tec GmbH Hilderser Strasse 68 48-40 92 81 98590 Schwallungen 68 48-40...
