GEO plast POSEIDON S Einbauanleitung
Regenwasser doppelwandtank
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für GEO plast POSEIDON S
Inhaltszusammenfassung für GEO plast POSEIDON S

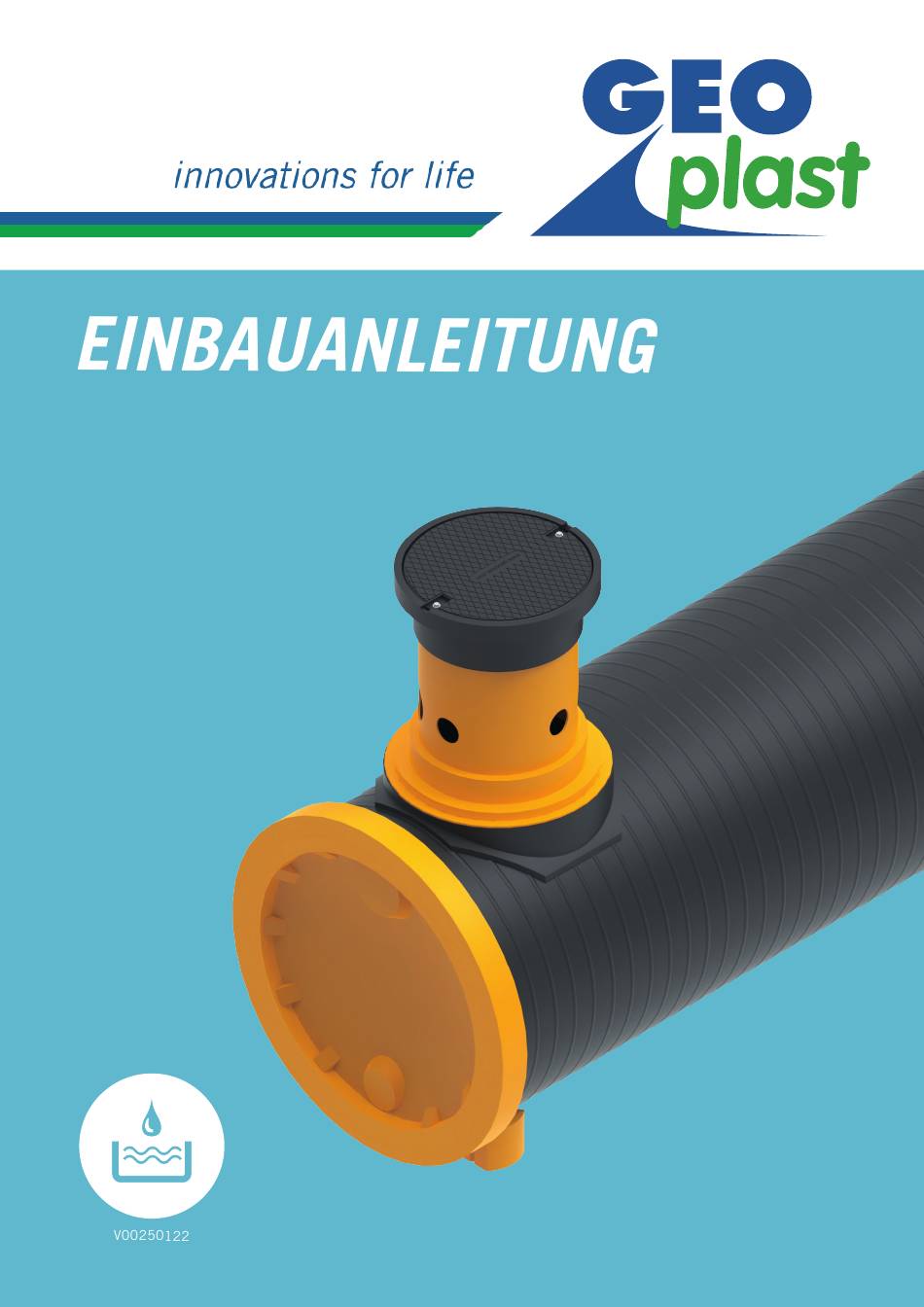

- Seite 1 REGENWASSER POSEIDON S Doppelwandtank TYP POSEIDON S RS...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS LIEFERUMFANG ............................3 MASSSKIZZEN ............................4 ALLGEMEINES ............................4 SICHERHEITSHINWEISE ..........................5 CHECKLISTE ...............................6 EINBAU UND MONTAGE ..........................7 Baugrube ..............................7 Hanglage / Böschung ............................7 Einbau neben befahrenen Flächen .........................7 Einbau neben Gebäuden ..........................7 Einsetzen und Verfüllen ..........................8 Einsetzen und Verfüllen bei Grundwasser / wasserundurchlässigem Boden ............9 MONTAGE DOMSCHACHT UND ABDECKUNG ....................9 Montage Domschacht ............................10 Montagekit ..............................11... -
Seite 3: Lieferumfang
LIEFERUMFANG Symbol Bezeichnung Artikelnummer Anzahl Bemerkung POSEIDON S 4000L RS 1-210.45.104 POSEIDON S 5000L RS 1-210.45.105 POSEIDON S 6000L RS 1-210.45.106 POSEIDON S 7000L RS 1-210.45.107 POSEIDON S 8000L RS 1-210.45.108 POSEIDON S 9000L RS 1-210.45.109 inklusive Domschacht POSEIDON S 10000L RS 1-210.45.110... -
Seite 4: Massskizzen
MASSSKIZZEN POSEIDON S 4000 bis POSEIDON 14000 Tankgröße 4000 L 5000 L 6000L 7000 L 8000 L 9000 L 10000L 11000L 12000L 13000L 14000L Länge (mm) 3880 4750 5630 6500 7480 8380 9180 10080 10980 11880 12780 ALLGEMEIN Die Behälter sind ausschließlich für Erdverlegung mit umgebender Bettung konzipiert – somit ist der Tank nicht geeignet für eine oberirdische Aufstellung. -
Seite 5: Sicherheitshinweise
SICHERHEITSHINWEISE • Zur Reinigung des Tanks ist dieser vorher vollständig zu entleeren, sonst besteht Ertrinkungsgefahr. • Das Betreten des Tanks darf nur in Anwesenheit einer zweiten Person erfolgen. • Elektrische Installationen dürfen nur von Fachbetrieben durchgeführt werden. • Bei Regenwasseranlagen muss ein Hinweisschild „Kein Trinkwasser“ angebracht werden. •... -
Seite 6: Checkliste
CHECKLISTE Bei der Planung und dem Einbau einer Regenwassernutzungsanlage sind die bestehenden Normen und Regelwerke sowie die Unfallverhütungsvorschriften zu beachten. BAUGRUND Vor der Installation müssen folgende Punkte unbedingt abgeklärt sein: • Die bautechnische Eignung des Bodens nach DIN18196 • Maximal auftretende Grundwasserstände bzw. Sickerfähigkeit des Untergrundes •... -
Seite 7: Einbau Und Montage
EINBAU UND MONTAGE BAUGRUBE Tankgröße 4000 L 5000 L 6000L 7000 L 8000 L 9000 L 10000L 11000L 12000L 13000L 14000L Länge 4880 5750 6630 7500 8480 9380 10180 11080 11980 12880 13780 Breite 2437 2437 2437 2437 2437 2437 2437 2437 2437... -
Seite 8: Einsetzen Und Verfüllen
EINBAU UND MONTAGE GRUNDWASSER / WASSERUNDURCHLÄSSIGER BODEN Die Tiefe des Aushubes muss so bemessen sein, dass die maximale Erdüberdeckung (X=2000mm) über dem Behälter nicht überschritten wird. Ist zu erwarten, dass der Behälter tiefer als in nebenstehender Abbildung gezeigt ins Grundwasser eintaucht, ist für eine ausreichende Ableitung zu sorgen. -
Seite 9: Einsetzen Und Verfüllen Bei Grundwasser / Wasserundurchlässigem Boden
EINBAU UND MONTAGE Dieser Vorgang (weitere 400mm des Tanks mit Wasser befüllen und gleichzeitig rundum hinterfüllen) wird nun lagenweise (max. 400mm Lagenhöhe) bis zur Höhe der Zu- und Überlaufanschlüsse fortgesetzt. Das Verdichten muss gleichmäßig von Hand (z.B. mit Handstamper) erfolgen. Es dürfen auf keinen Fall mechanische Verdichtungsmaschinen eingesetzt werden. -
Seite 10: Montage Auflagepolster, Domschacht Und Abdeckung
MONTAGE AUFLAGEPOLSTER, DOMSCHACHT UND ABDECKUNG MONTAGE AUFLAGEPOLSTER Flachdichtung am äußeren Rand auf die runde Auflagefläche am Auflagepolster aufkleben Auflagepolster auf entsprechend der vorgegebenen Rundung auf den Tank aufsetzen. Auflagepolster mit den im Lieferumfang enthaltenen Spax Tellerkopfschrauben 6x50mm bei den markierungen festschrauben MONTAGE DOMSCHACHT Abdeckung Verschraubung als Kindersicherung (je nach Ausführung) -
Seite 11: Montagekit
MONTAGE DOMSCHACHT UND ABDECKUNG MONTAGEKIT Im Montagekit befinden sich alle Materialien, welche für die Montage des Domschachts benötigt werden. Bezeichnung Artikelnummer Anzahl LW-RD00110 Regenwasserdichtung DN/OD110 2-560.82.110 LW-ZD00160 Zulaufdichtung DN/OD160 2-560.81.160 Doppelmuffe DN/OD160 5-400.00.099 Moosgummi Rundschnur Ø18mm L=1,7m geklebt 2-210.42.556 Dichtung Vorlegeband 5 x 9mm 2-100.60.752 Überschiebmuffe DN/OD160 5-400.00.099... -
Seite 12: Montage/Einbau Diverser Abdeckungen
MONTAGE/EINBAU DIVERSER ABDECKUNGEN MONTAGE ABDECKUNGEN AB 600KG MONTAGE ABDECKUNG BEFAHRBAR BIS 600KG/1500KG hnitt A-A Deckschicht • Moosgummi Dichtung (5) auf Domschacht platzieren. • Abdeckung (1) auf Domschacht setzen. • Abdeckung (1) an Geländeoberkante ausrichten. DN Domschacht • Moosgummi Rundschnur (5) auf ordnungsmäßigen Sitz überprüfen. -
Seite 13: Sicherheitshinweise
MONTAGE HANDELSÜBLICHE GUSSABDECKUNG BEFAHRBAR BIS SLW40 FÜR ORTSBETON Gussabdeckung Lastableitungsring Deckschicht Ortsbeton Erdreich Verfüllmaterial ACHTUNG: • Lastableitungsring Ortsbeton: Zu beachten ist die zu erreichende X ...Spaltmaß für Lastableitung Geländeoberkante. Distanz Y beachten! Y ...Distanz Gussabdeckung 80mm • Lastableitungsring zentrisch über Domschacht platzieren. •... -
Seite 14: Wartung Und Reinigung
WARTUNG UND REINIGUNG Die gesamte Anlage ist regelmäßig auf Sauberkeit, Dichtheit und Standsicherheit zu prüfen. Alle 5 Jahre fällt eine Wartung der Anlage an. Es ist darauf zu achten, dass alle Anlagenteile gereinigt und auf ihre Funktion überprüft werden. Bei einer Wartung geht man wie folgt vor: •... - Seite 15 GEOplast – innovations for life - www.geoplast.com...
- Seite 16 GEOPLAST WASSERSYSTEME Technische Änderungen und Druckfehler vorbehalten. Alle Angaben ohne Gewähr. Dieses Dokument ist urheberrechtlich geschützt. GEOplast Kunststofftechnik Ges.m.b.H. Bahnstrasse 45 • A-2604 Theresienfeld T.: +43 (0) 2622 / 65 242 • F.: +43 (0) 2622 / 65 242- 17 E-Mail: kunststoff@geoplast.com •...
