ACS-Control-System Precont PU4LM Betriebsanleitung
Elektronischer drucktransmitter mit metallischer druckmesszelle für hygieneanwendungen
Inhaltszusammenfassung für ACS-Control-System Precont PU4LM

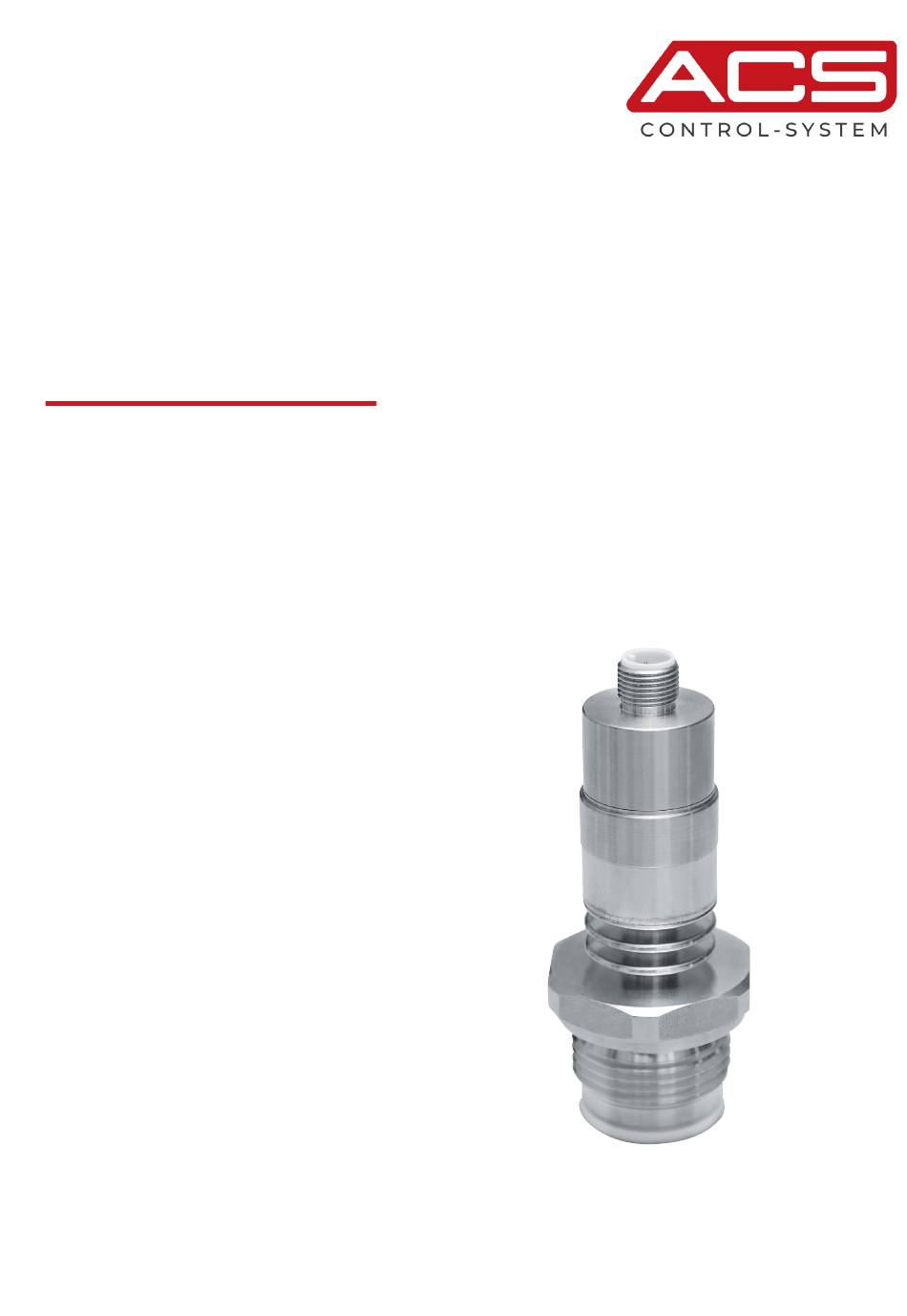

- Seite 1 BETRIEBSANLEITUNG - BA06.25 Precont PU4LM Elektronischer Drucktransmitter mit metallischer Druckmesszelle für Hygieneanwendungen...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Hinweise zum Dokument ............................4 1.1. Dokumentfunktion ..................................4 1.2. Begriffe ......................................4 1.3. Weitere Unterlagen ..................................4 Sicherheitshinweise..............................5 2.1. Autorisiertes Personal .................................. 5 2.2. Bestimmungsgemäße Verwendung ............................5 2.3. Betriebssicherheit ..................................5 2.4. Betriebsmittel für explosionsgefährdete Bereiche ........................5 Produktbeschreibung.............................. - Seite 3 Elektronik Ausgang [09-B] – Spannung 0...10V ........................29 10.4. Elektronik Ausgang [09-V] – RS485 Modbus-RTU .........................29 10.5. Elektronik Ausgang [09-L] – IO-Link ............................29 10.6. Umgebungsbedingungen ................................30 10.7. Werkstoffe....................................30 Revision .................................. 30 ACS-CONTROL-SYSTEM GmbH | Lauterbachstr. 57 | 84307 Eggenfelden | Germany info@acs-controlsystem.de | +49 (0) 8721/9668-0...
-
Seite 4: Hinweise Zum Dokument
Hinweise zum Dokument 1.1. Dokumentfunktion Die Anleitung beschreibt den Aufbau, die Funktionen und den Einsatz des Produkts und hilft dabei, das Produkt bestimmungsgemäß zu betreiben. Lesen Sie die Anleitung vor dem Gebrauch des Produkts aufmerksam durch. So vermeiden Sie mögliche Personen-, Sach- und Geräteschäden. -
Seite 5: Sicherheitshinweise
900 mW wirksame innere Kapazität vernachlässigbar wirksame innere Induktivität 5 µH Der eigensichere Signal- und Versorgungsstromkreis ist von Teilen, die geerdet werden können, sicher galvanisch getrennt. ACS-CONTROL-SYSTEM GmbH | Lauterbachstr. 57 | 84307 Eggenfelden | Germany info@acs-controlsystem.de | +49 (0) 8721/9668-0... - Seite 6 KATEGORIE 1 Das Gerät darf in explosionsgefährdeten Bereichen, in denen Betriebsmittel der Kategorie 1 erforderlich sind, errichtet werden. Die Betriebsmittel der Kategorie 1 dürfen in explosionsgefährdeten Bereichen, in denen Betriebsmittel der Kategorie 1 erforderlich sind nur dann betrieben werden, wenn atmosphärische Bedingungen vorliegen (Temperatur siehe folgende Tabellen, Druck von 0,8 bar bis 1,1 bar).
-
Seite 7: Produktbeschreibung
Das Gerät verfügt über eine Druckausgleichsmembrane (5) zur Kompensation von Luftdruckveränderungen. Parametrierung und Bedienung der integrierten Auswerteelektronik erfolgt über die kabelgebundene Schnittstelle. Eine Laserbeschriftung des Typenschildes gewährleistet die Identifizierbarkeit des Gerätes über die gesamte Lebensdauer. ACS-CONTROL-SYSTEM GmbH | Lauterbachstr. 57 | 84307 Eggenfelden | Germany info@acs-controlsystem.de | +49 (0) 8721/9668-0... -
Seite 8: Typenschild
3.3. Typenschild Das Typschild enthält die wichtigsten Daten zur Identifikation und zum Einsatz des Gerätes. (1) Produktcode PU4LMX51VC05AS0R4S 0408 (2) Seriennummer S/N: 482569/2024 TÜV 17 ATEX 212257 X - 00 / 2024 (3) Technische Daten IECEx TUN 18.0002X / 2024 = 0..1bar II 1 G Ex ia IIC TX Ga (4) Anschlussbelegung... -
Seite 9: Abmessungen
Abmessungen Abmessungen in mm 3.5.1. Elektrischer Anschluss Stecker M12 [14-S] Stecker EN 175-301-803-C [14-C] Stecker EN 175-301-803-A [14-A] M12x1 G 1"B G 1"B G 1"B ACS-CONTROL-SYSTEM GmbH | Lauterbachstr. 57 | 84307 Eggenfelden | Germany info@acs-controlsystem.de | +49 (0) 8721/9668-0... -
Seite 10: Frontbündige Prozessmembrane
3.5.2. Frontbündige Prozessmembrane Gewinde ISO 228-1 – G1“ [04-5] Prozessdruck Pmax = 25 bar Drehmoment Mmax = 50Nm M12x1 35,7x29,7x2 ISO 1179-2 E O 21,82x3,53 G 1"B I H R P A R T N E R F Ü R M E S S T E C H N I K & A U T O M A T I O N www.acs-controlsystem.com... - Seite 11 Milchrohrverschraubung DIN 11851 – DN40 [04-N] Prozessdruck Pmax = 25 bar M12x1 Rd65x1/6” ACS-CONTROL-SYSTEM GmbH | Lauterbachstr. 57 | 84307 Eggenfelden | Germany info@acs-controlsystem.de | +49 (0) 8721/9668-0...
- Seite 12 Milchrohrverschraubung DIN 11851 – DN50 [04-M] Prozessdruck Pmax = 25 bar M12x1 Rd78x1/6” I H R P A R T N E R F Ü R M E S S T E C H N I K & A U T O M A T I O N www.acs-controlsystem.com...
- Seite 13 Varivent N - DN40...162 (1½“...6“), Ø 68mm [04-P] Prozessdruck Pmax = 25 bar M12x1 ACS-CONTROL-SYSTEM GmbH | Lauterbachstr. 57 | 84307 Eggenfelden | Germany info@acs-controlsystem.de | +49 (0) 8721/9668-0...
- Seite 14 DRD – DN50, Ø 65mm [04-L] Prozessdruck Pmax = 25 bar M12x1 I H R P A R T N E R F Ü R M E S S T E C H N I K & A U T O M A T I O N www.acs-controlsystem.com...
-
Seite 15: Verpackung, Transport, Lagerung
Für Montage und elektrischen Anschluss ist ein umfangreiches optimal auf das Gerät abgestimmtes Portfolio erhältlich: Einschweißmuffen • Reduzierungen • • Dichtungen • Anschlussleitungen • Konfektionierbare Anschussbuchsen Speisetrennverstärker • • Anzeige- und Auswertegeräte • Regler • Schnittstellenwandler ACS-CONTROL-SYSTEM GmbH | Lauterbachstr. 57 | 84307 Eggenfelden | Germany info@acs-controlsystem.de | +49 (0) 8721/9668-0... -
Seite 16: Montage
Montage 4.1. Umgebungs- und Prozessbedingungen Die korrekte Funktion des Gerätes innerhalb der spezifizierten technischen Daten kann nur gewährleistet werden, wenn die zulässigen Umgebungs- und Prozessbedingungen am Einbauort (siehe Abschnitt Technische Daten) nicht überschritten werden. Stellen Sie deshalb vor Montage sicher, dass sämtliche im Prozess befindlichen Teile des Gerätes (z.B. -
Seite 17: Elektrischer Anschluss
Anschluss Stecker M12 - FSK-Schnittstelle Gerät im Ex- Bereich Gerät im Ex- Bereich FSK-Interface 240R HINWEIS Widerstand 240Ω in Leitung +L für Anschluss eines FSK-Kommunikationsgerätes berücksichtigen. ACS-CONTROL-SYSTEM GmbH | Lauterbachstr. 57 | 84307 Eggenfelden | Germany info@acs-controlsystem.de | +49 (0) 8721/9668-0... -
Seite 18: Anschlusskabel
5.1.3. Anschlusskabel Kabel: M12 – A-codiert, 1-BN = braun / 2-WH = weiß / 3-BU = blau / 4-BK = schwarz Kabel 2adrig, verdrillt, geschirmt verwenden. 5.1.4. Anschlusshinweise WARNUNG Die Montage des Gerätes nur in spannungslosem Zustand durchführen. HINWEIS Zur Inbetriebnahme alle angeschlossenen Steuergeräte abschalten. Maximal zulässige Versorgungsspannung Us an den Anschlüssen L+/L- beachten: •... -
Seite 19: Anschlusshinweise
Abschlusswiderständen ab. Empfohlene Werte liegen zwischen 450 Ohm und 650 Ohm. Üblicherweise sind die Polarisationswiderstände im Mastergerät enthalten, ggf. zuschaltbar. Die Geräte in Bustopologie (Linie) anordnen. Stichleitungen vermeiden. ACS-CONTROL-SYSTEM GmbH | Lauterbachstr. 57 | 84307 Eggenfelden | Germany info@acs-controlsystem.de | +49 (0) 8721/9668-0... -
Seite 20: Anschlussbelegung
5.3.2. Anschlussbelegung B(-) A(+) 5.3.3. Anschlusskabel Kabel: M12 – A-codiert, 1-BN = braun / 2-WH = weiß / 3-BU = blau / 4-BK = schwarz Kabel 4adrig gemäß EIA485 Empfehlung verwenden: Impedanz 135…165Ω @ 3…20Mhz Kabelkapazität < 30pF/m Kabeldurchmesser > 0,64mm Kabelquerschnitt 0,34 mm2 / AWG 22 Loop Widerstand... -
Seite 21: Anschlussbelegung
Cio IO-Link Io mA Out1 – IO-Link Out1 – IO-Link Out2 – Schalter p-schaltend Out2 – Schalter n-schaltend Cio IO-Link Cio IO-Link So2 PNP So2 NPN ACS-CONTROL-SYSTEM GmbH | Lauterbachstr. 57 | 84307 Eggenfelden | Germany info@acs-controlsystem.de | +49 (0) 8721/9668-0... -
Seite 22: Bedienung
Out1 – Strom 0/4…20mA Out1 – Strom 0/4…20mA Out2 – Schalter p-schaltend Out2 – Schalter n-schaltend So1 PNP So1 NPN Io mA Io mA Out1 – Schalter p-schaltend Out1 – Schalter n-schaltend Out2 – Schalter p-schaltend Out2 – Schalter n-schaltend So1 PNP So1 NPN So2 PNP... -
Seite 23: Elektronik Ausgang [09-V] - Rs485 Modbus-Rtu
Bei Polarität [O1_Conf/O2_Conf+Polarity+NC] ist der tatsächliche Schaltpunkt um die Hysterese [O1_HY/O2_HY] größer als der eingestellte Schaltpunkt [O1_SP/O2_SP] Betriebsart - Polarity: NO / Schließer Betriebsart - Polarity: NC / Öffner HY=0 HY=0 HY≥0 HY≥0 ACS-CONTROL-SYSTEM GmbH | Lauterbachstr. 57 | 84307 Eggenfelden | Germany info@acs-controlsystem.de | +49 (0) 8721/9668-0... - Seite 24 Fensterfunktion - Window Mode Der Schaltbereich wird durch Angabe von Schaltpunkt [O1_SP/O2_SP] und Rückschaltpunkt [O1_RP/O2_RP] festgelegt. Der Schaltausgang wird aktiviert, wenn der Messwert innerhalb des durch Schaltpunkt [O1_SP/O2_SP] und Rückschaltpunkt [O1_RP/O2_RP] definierten Bereiches liegt und die Einschaltverzögerungszeit [O1_dS/O2_dS] abgelaufen ist. Der Schaltausgang wird deaktiviert, wenn der Messwert außerhalb des durch Schaltpunkt [O1_SP/O2_SP] und Rückschalt- punkt [O1_RP/O2_RP] definierten Bereiches liegt und die Rückschaltverzögerungszeit [O1_dR/O2_dR] abgelaufen ist.
-
Seite 25: Analogausgang Io
(2) Sprung ≤ 3,6mA • (3) Sprung ≥ 21mA (22mA) Ausgangssignal 4-20mA [mA] [mA] [mA] 20.5 20.5 20.5 Ausgangssignal 0-20mA [mA] [mA] [mA] 20.5 20.5 20.5 ACS-CONTROL-SYSTEM GmbH | Lauterbachstr. 57 | 84307 Eggenfelden | Germany info@acs-controlsystem.de | +49 (0) 8721/9668-0... -
Seite 26: Fehlerdiagnose Und Störungsbehebung
Fehlerdiagnose und Störungsbehebung Der Anlagenbetreiber ist verantwortlich, geeignete Maßnahmen zur Beseitigung aufgetretener Störungen zu ergreifen. Störmeldungen Elektronik Ausgang [09-L] – IO-Link: IO-Link Code Beschreibung Beseitigung 20480 (0x5000) Fehler Gerätehardware Gerät austauschen bzw. zur Reparatur einsenden 35856 (0x8C10) Überschreitung Messbereich Abgleich Messbereich prüfen 35888 (0x8C30) Unterschreitung Messbereich Abgleich Messbereich prüfen... -
Seite 27: Reparatur
Hausmüll entsorgt werden und können an ACS zur Entsorgung zurückgegeben werden. Die Rückgabe erfolgt gemäß den allgemeinen Geschäftsbedingungen oder individuell vereinbarten Bedingungen von ACS. ACS-CONTROL-SYSTEM GmbH | Lauterbachstr. 57 | 84307 Eggenfelden | Germany info@acs-controlsystem.de | +49 (0) 8721/9668-0... -
Seite 28: Technische Daten
10. Technische Daten Referenzbedingungen Ta = +15°C..+25°C (+59°F..+77°F) / Pa = 860..1060kPa / r.F. = 45..75% ton = 240s / Us = 24VDC±0,1V / Einbaulage senkrecht, Sensor unten Messabweichung EN/IEC 60770-1: Kennlinienabweichung – Grenzpunkteinstellung 10.1. Eingang 10.1.1. Eingang Druck Sensortyp DMS Zelle Auflösung FSI ≥... - Seite 29 Zulässige Bürde RL ≤ (Us - 8V) / 22mA Zeitverhalten t90-min ≤ 2ms (td = 0s) Einfluss Hilfsenergie ≤ ±0,5µA/V Einfluss Temperatur Ta ≤ ±0,5µA/K ACS-CONTROL-SYSTEM GmbH | Lauterbachstr. 57 | 84307 Eggenfelden | Germany info@acs-controlsystem.de | +49 (0) 8721/9668-0...
-
Seite 30: Umgebungsbedingungen
Hilfsenergie Versorgungsspannung Us IO-Link inaktiv: 9…35VDC verpolungsgeschützt / Restwelligkeit ≤ 2Vpp IO-Link aktiv: 18…30VDC verpolungsgeschützt / Restwelligkeit ≤ 2Vpp Eingangsstrom Is ≤ 20mA (Cio / So / Io = 0mA) Einschaltverzögerungszeit ≤ 0,1s (td = 0s) 10.6. Umgebungsbedingungen Prozesstemperatur Tp -20…+150°C (-13°F…+302°F) [05-1] (FKM/FPM): -20…+150°C (-13°F…+302°F) [05-3] (EPDM): -20…+140°C (-13°F…+284°F) - Seite 31 +49 (0) 8721-9668-0 ACS-CONTROL-SYSTEM GmbH | Lauterbachstr. 57 | 84307 Eggenfelden | Germany I H R PA R T N E R F Ü R M E S S T E C H N I K & A U T O M A T I O N...
