EcoFlow EFM100-LD Benutzerhandbuch
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Inhaltszusammenfassung für EcoFlow EFM100-LD

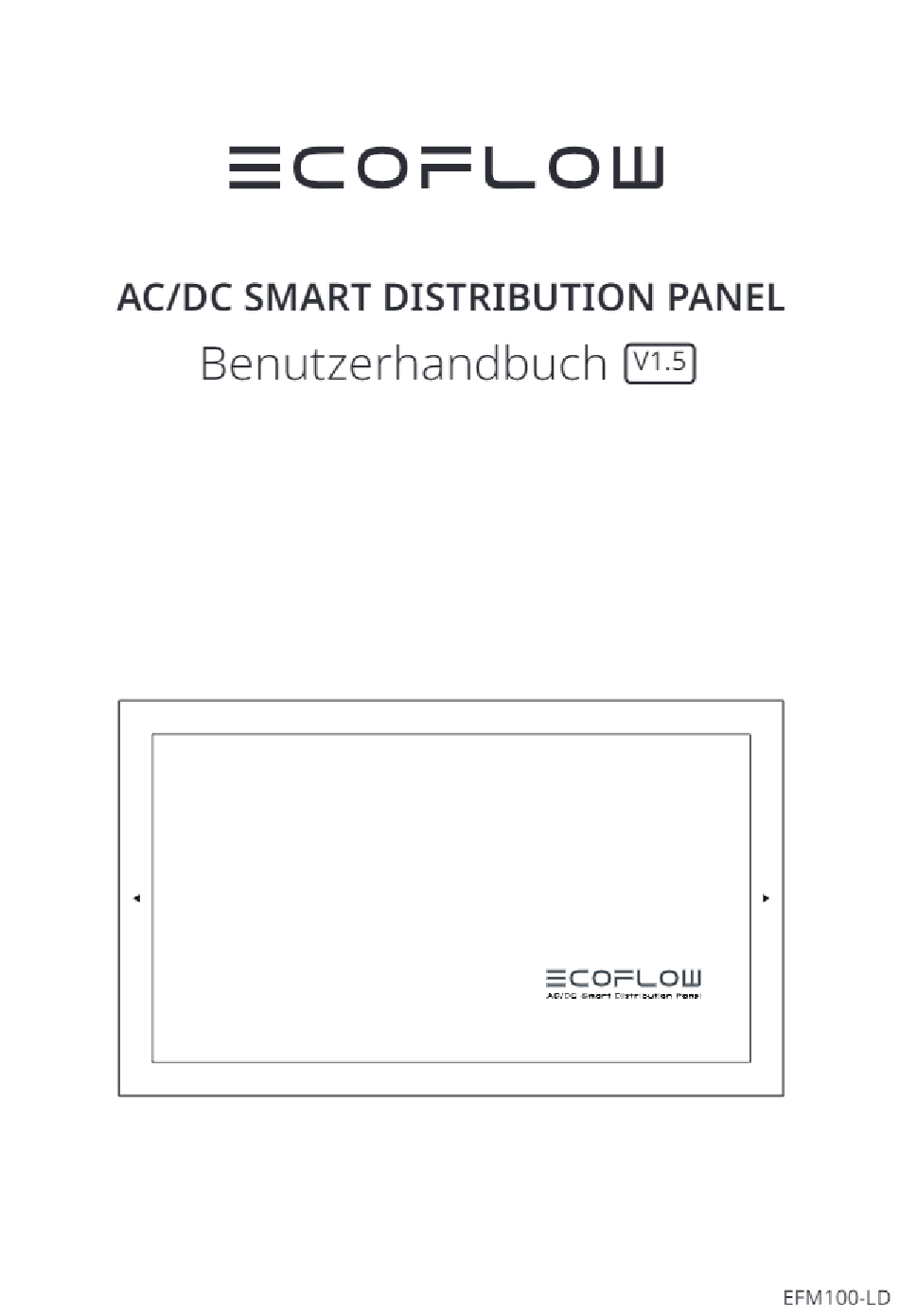

- Seite 1 ECOFCOW AC/DC SMART DISTRIBUTION PANEL Benutzerhandbuch ECOFCOUJ EFMIOO-LD...
-
Seite 2: Haftungsausschluss
Auslegung dieses Dokuments und aller Dokumente, die zu dem Produkt gehören, vor. Dieses Dokument kann ohne vorherige Ankündigung geändert (aktualisiert, überarbeitet Oder beendigt) werden. Bitte besuchen Sie die offizielle Website von EcoFlow, um die neuesten Produktinformationen zu erhalten. -
Seite 3: Inhaltsverzeichnis
Inhaltsübersicht Technische Spezifikationen Sicherheitshinweise Erste Schritte System-Übersicht Produktübersicht Verwendung des Produkts Verdrahtungsplan Produkt-lnstallation Anschluss an Power FAQs ist in der Pflege und Wartung... -
Seite 4: Technische Spezifikationen
Technische Spezifikationen Grundlegende Informationen Nettogewicht 2.6 kg (5.8 lbs) 354 mm x 210 mm x 98 mm Abmessungen (L x B x H) (13.9" x 8.3" x 3.9") Ausgan ss ezifi atlon Sechs Stromkreise (1/2: 20 A, 3/4/5/6: 10 A) AC-Ausgang 220-240 V, 50 Hz... -
Seite 5: Sicherheitshinweise
Sicherheitshinweise 1. VORSICHT - Gefahr eines Stromschlags. Trennen Sie das Netzgerät vor der Installation und Wartung von der Stromversorgung 2. Halten Sie dieses Produkt von Wärmequellen, wie z. B. Feuer Oder Heizöfen, fern. 3. IJm Brande, Kurzschlüsse und Stromschläge zu vermeiden, darf dieses Produkt nicht in umgebungen mit hoher Luftfeuchtigkeit,... -
Seite 6: Erste Schritte
I. EcoFlow Power 2. AC/DC Smart Disribution Panel 7. Rigides Oder flexibles Solarmodul 3. Power Kit-Konsole 8. Faltbares / tragbares Solarpanel 4. EcoFlow 5 kWh-/2 kWh.LFP-Akku 9. Fahrzeug-Lichtmaschine 5. EcoFIow Smart Generator 10. Fuse- I OOA (Kaufen Sie es selbst) - Seite 7 roduktübersicht ECOFLOUJ 1. Abdeckung der Oberfläche 2. Drahtabdeckung 3. AC-Ausgang L-KIemme 4. AC-Ausgangsunterbrecher (1/2: 20 A, 3/4/5/6: 10 A) 5.AC-Eingangsanzeige DC-Eingangsanzeige (10-20 V, weißes Licht bleibt an; 20-30 V, blaues Licht bleibt an) 6. DC-Ausgangs-Sicherung 7. DC-Ausgangsanzeige 8. RJ45-CAN-Bus-AnschIuss 9. AC-Eingang L-Klemme 10.
-
Seite 8: Verwendung Des Produkts
Verwendung des Produkts erdrahtun s Ian Drahtdurchmesser (AWG) Aktuell AC-EINGANG 10 Min 10 Min AC-AUSGANG 12 Min 14 Min DC-EINGANG 6 Min 10 Min DC-AUSGANG 12 Min 14 Min eschreibung der Installation Anleitung zum bündigen Einbau I. Wählen Sie die Einbauposition, positionieren Sie die Rahmenschablone und ermitteln... - Seite 9 2. Entfernen Sie die Oberflächenabdeckung und die Abdeckplatte für die Verkabelung, um die Innenblende freizulegen. a 000 3. Entfernen Sie die Halterungen in der Nähe der Einlässe und der Lastauslässe. 4. Schließen Sie die AC-Leitungen von der linken Seite und die DC-Leitungen von der rechten Seite an.
- Seite 10 5. Stecken Sie das RJ45-CAN-Bus-Kabel in den CAN-Bus-Anschluss. Stellen Sie sicher, dass das RJ45-CAN-Bus-Kabel angeschlossen ist, um die sechs steuerbaren Gleichstromkreise und wichtige Lastinformationen zu aktivieren. 6. Verwenden Sie einen Kreuzschlitzschraubendreher, Eingangsleitungen mit Schrauben an den entsprechenden Eingangsklemmen befestigen (AC: M4*10 Schrauben; DC: M5*10 Schrauben). 7.
- Seite 11 EcoFlow App und Power Kit Konsole angezeigt. 2. Von links nach rechts sind die ersten sechs DC-Stromkreise Steuerbare Stromkreise, über die EcoFlow App und die Power Kit-Konsole ein- und ausgeschaltet werden können. 3. Es Wird empfohlen, Sicherungen mit einem Nennstrom von mehr als dem 1.35-fachen des entsprechenden...
-
Seite 12: Für Die Wandmontage
Installationsanleitung für die Wandmontage 1. Verwenden Sie M3*12-Schrauben, um die Wandbefestigungslaschen auf beiden Seiten des Geräts zu befestigen. M3*12 2. Verwenden Sie selbstschneidende M4.2*19-Schrauben, um das Gerät an der Wand zu befestigen. M42*19... - Seite 13 3. Entfernen Sie die Oberflächenabdeckung und die Abdeckplatte für die Verkabelung, um die Innenblende freizulegen. 4. Entfernen Sie die Halterungen in der Nähe der Einlässe und der Lastauslässe. Installieren Sie Wire Protection Grommet an den AC-Eingängen und an den Lastausgängen. aaaooocooo 5.
- Seite 14 6. Stecken Sie das RJ45-CAN-Bus-KabeI in den CAN-Bus-AnschIuss. Stellen Sie sicher, dass das RJ45-CAN-Bus-KabeI angeschlossen ist, um die sechs steuerbaren Gleichstromkreise und wichtige Lastinformationen zu aktivieren. 7. Verwenden Sie einen Kreuzschlitzschraubendreher, um die AC- und DC- Eingangsleitungen mit Schrauben an den entsprechenden Eingangsklemmen zu befestigen (AC: M4*IO Schrauben;...
- Seite 15 1. AC- und DC-Stromkreise sind von links nach rechts sortiert, diese Reihenfolge Wird auch in der ECOFIowApp und power Kit Konsole angezeigt. 2. Von links nach rechts sind die ersten sechs DC-Stromkreise steuerbare Stromkreise, die über die EcoFIow App und die Power Kit-Konsole ein- und ausgeschaltet werden können.
-
Seite 16: Fragen Und Antworten
Fragen und Antworten 1. Welche Installationsmethoden werden diesem Produkt unterstützt welche Tools sind für die Installation erforderlich? Dieses Produkt unterstützt zwei Installationsmethoden: Inline-installation die Wandmontage. Für die Installation sind folgende Werkzeuge erforderlich: Kreuzschlitzschraubendreher, eine Crimp-Zange und Isolierband. 2. Welche Nutzungsszenarien sind für das Produkt geeignet? Die Anwendungsszenarien umfassen... -
Seite 17: Was Ist In Der Box
Inhalt Pakets Wandbefestigungslasche AC/DC Smart Distribution RJ45 CAN-Bus-Kabel Panel (1 stk.) (6 m) (I Stk.) (2 stk.) Sicherung: Sicherungsausdreher (1 Stk.) Wire Protection Grommet 30 A (S Stk.)/1S A (S stk.) Distribution Panel 10 A (5 Stk.)/5 A (S stk.) M4*10 (6 stk.) M5*10... - Seite 18 ECOFLOUJ Rucolta carta...
