Kubota TF 55 Bedienungsanleitung Und Ersatzteilliste
Mähantrieb
Inhaltsverzeichnis
Bedienungsanleitung und Ersatzteilliste
10/98
Julius Tielbürger GmbH & Co.KG Maschinenfabrik
Postdamm 12 D-32351 Stemwede-oppenwehe
MÄHANTRIEB
KUBOTA
TF 55 / TF 55 II
passend für RadgröBe ø 340 mm
TF 60
passend für RadgröBe ø 430 mm
mit 56er
Vorderteil
Rückwärtsanbau
Tel. (05773)
58 20 Fax (05773)
AB-022-230
AB-024-030
KR-216-811
81 75
Inhaltsverzeichnis
Verwandte Anleitungen für Kubota TF 55
Inhaltszusammenfassung für Kubota TF 55

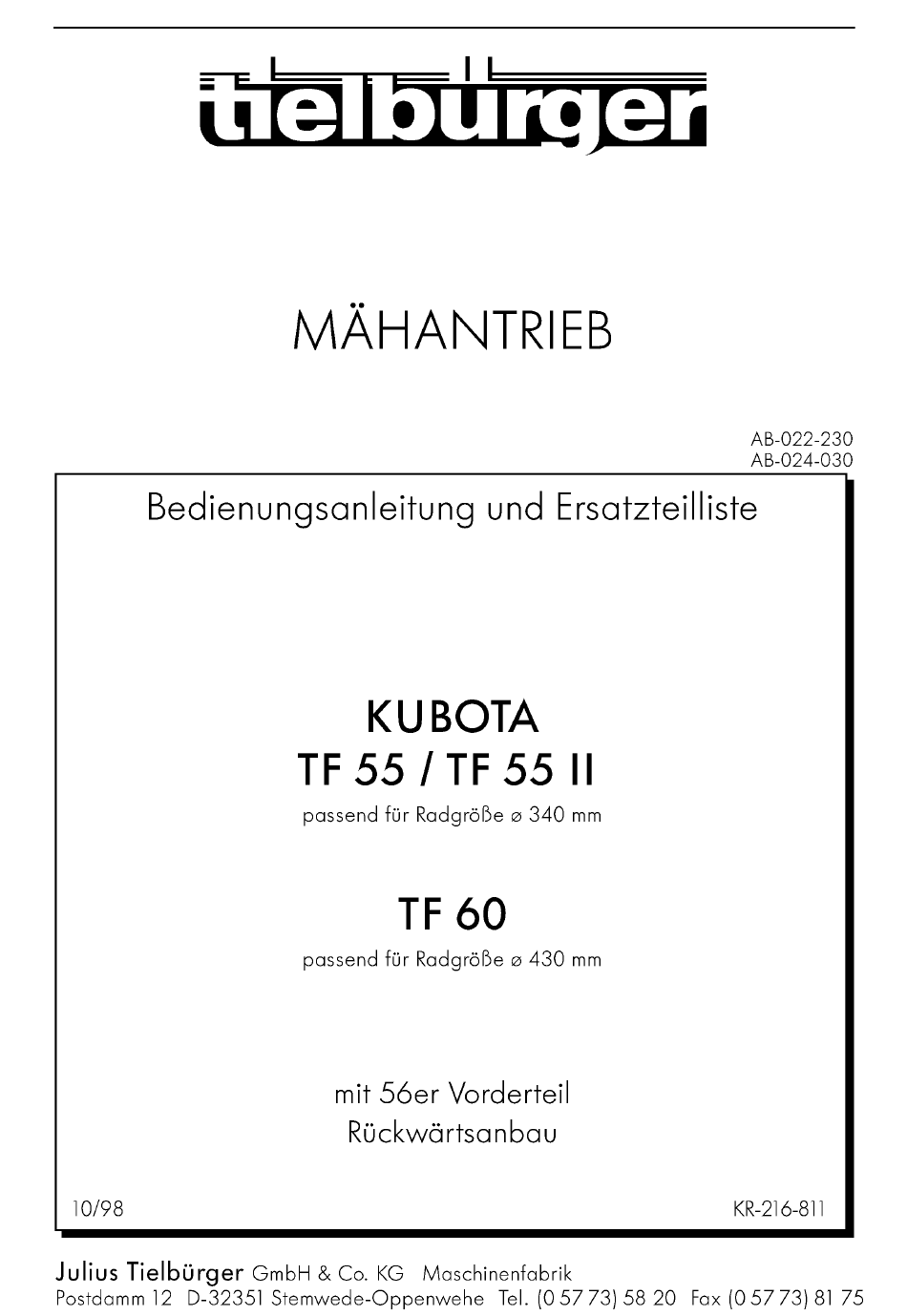

- Seite 1 MÄHANTRIEB AB-022-230 AB-024-030 Bedienungsanleitung und Ersatzteilliste KUBOTA TF 55 / TF 55 II passend für RadgröBe ø 340 mm TF 60 passend für RadgröBe ø 430 mm mit 56er Vorderteil Rückwärtsanbau 10/98 KR-216-811 Julius Tielbürger GmbH & Co.KG Maschinenfabrik Postdamm 12 D-32351 Stemwede-oppenwehe Tel.
-
Seite 2: Inhaltsverzeichnis
Inhalt Seite Sicherheitstechnische Hinweise Anbauanleitung Montage des Mähbalkens und des Messerkopfes mit dem Ankuppeln des kompletten Mähwerkes an den Auflegen des Keilriemens und Einstellen der Inbetriebnahme Pflege und Wartu Ersatzteilli .8-12... -
Seite 3: Verwendung
Sicherheitstechnische Hinweise Kraftstoff nicht in geschlosscncn Räumcn nachfüllcn und nicht verschütten (geeignete Einfüllhilfen benutzen), ggf. verschütte- ten Kraftstoff sofort aufnehmenl In dieser Bedienungsanleitung haben wir alle Stellen, die Ihre Sicherhcit betreffen, mit dicsom ZoichonA versehen. Zur Vermeidung von Brandgefahr Maschine sauber halten! Gobon Sio allc Sichcrhoitsanwoisungcn auch an anderc Bc- nutzer weiter. -
Seite 4: A Sicherheits- Und Unfallverhütungsvorschrifte
A Sicherheits- und Unfallverhütungsvorschrifte A Schraubenverbindunge Reifen für Balkenmäher und Mähantriebe Bei Arbeiten an den Rädern ist darauf zu achten, dab das Ge- rät sichcr abgostollt ist und gegen Wogrollcn gesichcrt wurdc! Untcrlicgcn Schutzcinrichtungcn und Arbcitswcrkzeugc cinem VerschleiB, so Sind Sie regelmäBig zu kontrollieren und ggf. Reparaturarbeiton an den Reifen dürfen nur von Fachkräften auszutauschen! und mit dafür geeignetem Montagewerkzeug durchgeführt... -
Seite 5: Anbauanleitung
Anbauanleitung Montage des Mähbalkens und des Mes- Den Tragzapfen (2) und den Messerkopf (7) in die serkopfes mit dem Abweiser (Abb.1) Aufnahmen am Mähantrieb (11)schieben, bis der Tragzapfen (2) hörbar einrastet. Er darf ietzt nicht mehr nach vorne herausziehbar sein. Den Knopf (l) der Tragzapfenrastung hereindrüc- ken und Tragzapfen (2) aus dem Führungsrohr (3) Unbedingt beachten:... -
Seite 6: Auflegen Des Keilriemens Und Einstellen Der
Inbetriebnahme Auflegen des Keilriemens und Einstellen der Niederhalter (Abb.2) Den Keilriemen am Möhwerk spannen (Hebel Abb. l, Pos. 15 in Pfeilrichtung schalten). Den Mo- Die Keilriemenscheibe (1) (befindet sich in einer tor starten (siehe Betriebsanleitung für den Einach- Beipacktüte) mit Sechskantschraube M 8 x 16 und ser) und den Möhantrieb einschalten. - Seite 7 2—19 S-40 24>7...
- Seite 8 Bezeichnung Bestelln um mer Anzahl Pos.-Nr. Désignation Description Descrizione Rep. Qté. Article number Pos. Quant. Nr. codice Q.tb Bilde-Nr. Antall Bestillings-Nr. AC-021-141-3000 Gehäuse Arbre Housing Scatola 1+27 GehäJse mit Silentbloc Arbre avec silentbloc Housing with silent bloc Scatola con silentb HJ-051-005 Buchse Coussinet...
- Seite 9 Vor Inbetriebnahm durchlesen und b Before running the the Safety Instruc Avant mise en m Instructions d'Entre / 23 Ta—12...
- Seite 10 Bezeichnung Bestelln um mer Anzahl Pos.-Nr. Désignation Description Descrizione Rep. Qté. Article number Pos. Quant. Nr. codice Q.tb Bilde-Nr. Antall Bestillings-Nr. AB-049-142-3000 Halter Support Stud Supporto Aufkleber KD-003-003 Autocollant Lable AJtoadesivo Aufkleber Autocollant Lable AJtoadesivo KD-003-053 PVC-Handgriff Poig née Manopola PVC HJ-OIO-OIO AZ-OlO-015z Knebelschraube...
-
Seite 11: Eg-Konformitätserklärung
Julius Tielbürger GmbH & Co. KG, Maschinenfabrik, Postdamm 12, D-32351 Stemwede-Oppenwehe déclorons sous notre seule resporsabilité que le produit Engrenage de coupe pour KUBOTA TF 55/TF 55 II/TF 60 de no. de serie: ABM2930TSM97, ABM4030TSOOOl Faisant l'obiet de la déclaratior est conforme aux prescriptions fordamentales en matiöre de sécurité et de sarté stipulées dans la Directive de la CEE 89/392/CEE.
