Mizar FORMA Montageanleitung Seite 2

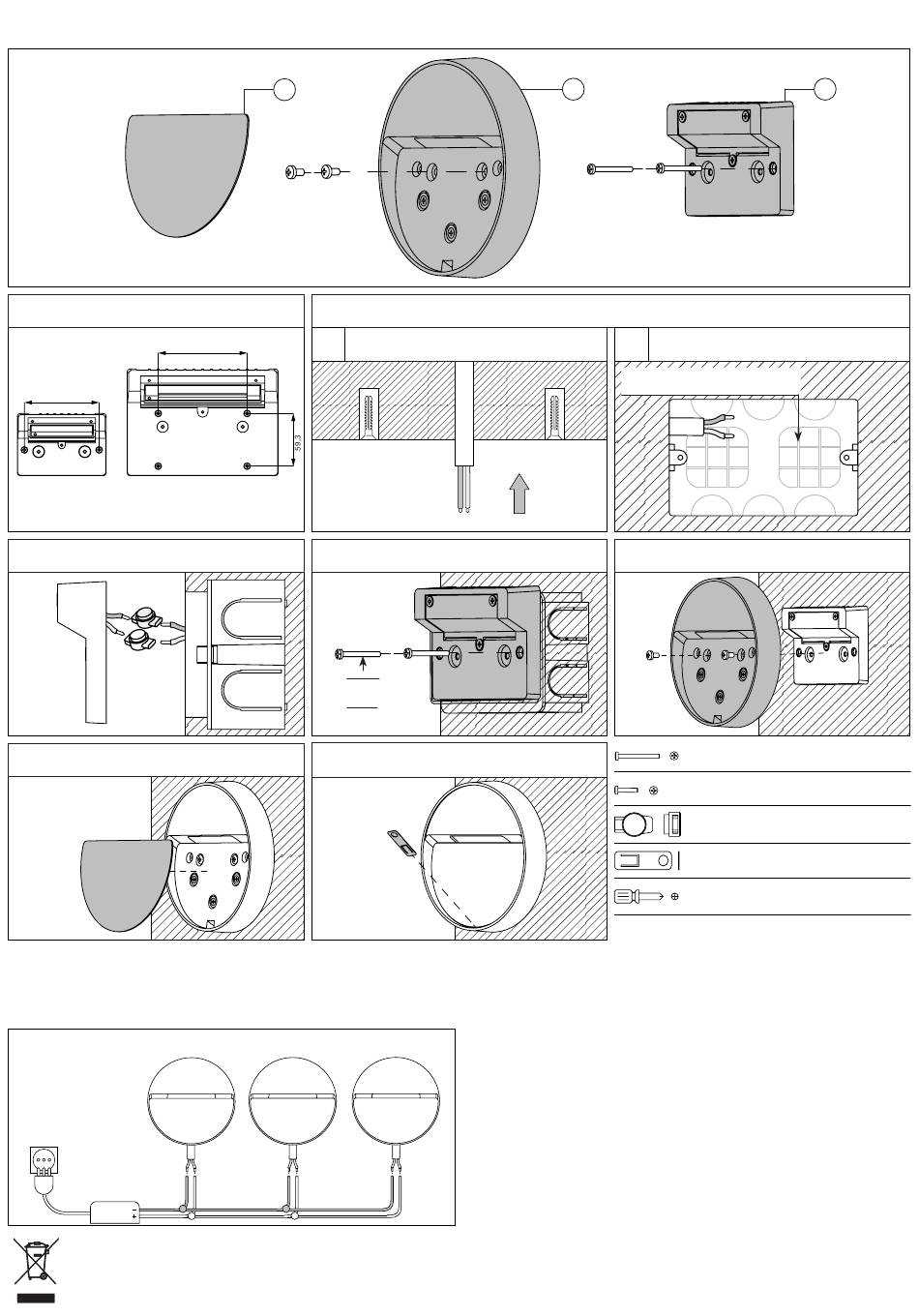

Installation instructions
Istruzioni di posa / Instrucciones de instalación / Montageanleitung / Instructions de montage
For fixing, use the hole spacing (Ø3.5mm) indicated on part A.
Per il fissaggio, usare gli interassi dei fori (Ø3,5mm) indicati sulla parte A.
Forma 1
86
Connect part A to power with connectors.
Collegare i cavi della parte A all'alimentazione con morsetti.
-
(black)
-
+
+
(red)
Place part C onto part B, which will stay attached thanks to the magnets.
Posizionare la parte C sulla parte B, che resterà fissata grazie ai magneti.
Parallel connection
Connessione in parallelo / Conexión paralela /Parallelschaltung / Connexion parallèle
The maximum distance between the power supply and the lighting device can be 15m
La distanza massima tra alimentatore e dispositivo illuminante può essere di 15m.
24V
Informazione agli utenti ai sensi dell'art. 26 del Decreto Legislativo 14 marzo 2014, n. 49 "Attuazione della direttiva Informazione agli utenti ai sensi dell'art. 26 del Decreto Legislativo 14 marzo 2014, n. 49 "Attuazione della direttiva
2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)". Il simbolo del cassonetto barrato riportato 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)". Il simbolo del cassonetto barrato riportato
sull'apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto sull'apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto
separatamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura giunta a fine vita agli idonei separatamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura giunta a fine vita agli idonei
centri comunali di raccolta differenziata dei rifiuti elettrotecnici ed elettronici. In alternativa alla gestione autonoma è centri comunali di raccolta differenziata dei rifiuti elettrotecnici ed elettronici. In alternativa alla gestione autonoma è
possibile consegnare l'apparecchiatura che si desidera smaltire al rivenditore, al momento dell'acquisto di una nuova possibile consegnare l'apparecchiatura che si desidera smaltire al rivenditore, al momento dell'acquisto di una nuova
apparecchiatura di tipo equivalente. Presso i rivenditori di prodotti elettronici con superficie di vendita di almeno apparecchiatura di tipo equivalente. Presso i rivenditori di prodotti elettronici con superficie di vendita di almeno
400 mq è inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con 400 mq è inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con
dimensioni inferiori a 25 cm. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dismessa dimensioni inferiori a 25 cm. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dismessa
al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti
C
Forma 2
1 Drill at the holes corresponding to A and bring out the cables (24V).
100 Forare secondo i fori di A e fare uscire i cavi di alimentazione (24V).
Fix part A to the wall with the anchors or the supplied screws (with box).
Fissare la parte A al muro con i tasselli o con le viti fornite (se si usa la cassetta).
Forma 1
2 screws M3x30
2 viti
Forma 2
4 screws M3x30
4 viti
To replace part C, insert the clip into the central slot and pull gently.
Per sostituire la parte C, inserire la molletta nella fessura centrale e tirare piano.
B
Part A fixing options.
Opzioni di fissaggio della parte A.
2
Forma 1 = 503 spacing, Forma 2 = 506 spacing
Forma 1= interassi 503, Forma 2= interassi 506
24V
negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l'apparecchiatura. • For Countries negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l'apparecchiatura. • For Countries
in the European Union: Pursuant to the Directive no. 2012/19/EU on waste electrical and electronic equipment (WEEE). The crossed out in the European Union: Pursuant to the Directive no. 2012/19/EU on waste electrical and electronic equipment (WEEE). The crossed out
wheelie-bin symbol on the equipment or its packaging means that when the product reaches the end of its usefull life it must be collected wheelie-bin symbol on the equipment or its packaging means that when the product reaches the end of its usefull life it must be collected
separately from other waste. Proper separate collection of the discarded equipment for the later enviromental-friendly recycling, separately from other waste. Proper separate collection of the discarded equipment for the later enviromental-friendly recycling,
processing and disposal, helps to avoid any negative impact on the enviroment and health and encourages re-use and recycling of the processing and disposal, helps to avoid any negative impact on the enviroment and health and encourages re-use and recycling of the
materials the equipment is made of. In each individual Member State of the European Union this product is required to be disposed of materials the equipment is made of. In each individual Member State of the European Union this product is required to be disposed of
in accordance with Directive 2012/19/EU as implemented in the Member State where the product is disposed of. For futher information in accordance with Directive 2012/19/EU as implemented in the Member State where the product is disposed of. For futher information
please contact REER or your local dealer. please contact REER or your local dealer.
Use 503/506 box and bring out the power cables (24V).
Servirsi di cassetta 503/506 e fare uscire i cavi di alimentazione (24V).
24V
Attach part B to part A using the supplied screws (M4x8).
Fissare la parte B alla parte A attraverso le viti date in dotazione (M4x8).
Screws M3x30 (for 503/506) - supplied
(Viti M3x30 (per 503/506) - fornito)
Screws M4x8 - supplied
(Viti M4x8 - fornito)
Gel connectors - supplied
(MorsettI connettore gel - forniti)
Extraction spring - supplied
(Molla di estrazione - fornito)
Screwdriver - not supplied
(Cacciavite - non fornito)
A
