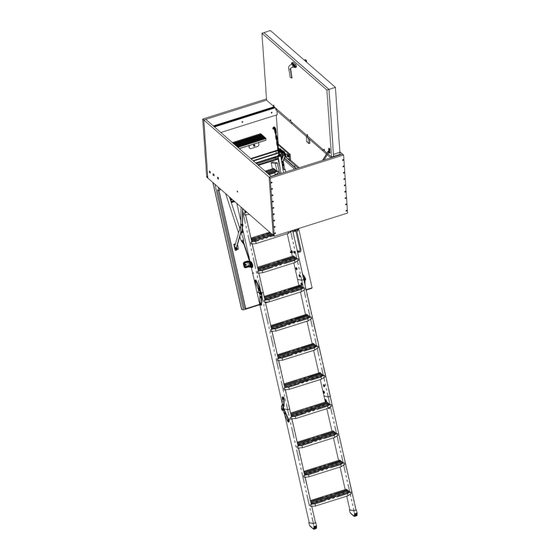

Columbus 500 DD Einbauanleitung
Quicklinks
T YP 500 DD
TYP 500 DDS
LESEN SIE AUFMERKSAM DIESE ANLEITUNG BEVOR SIE IHRE
BODENTREPPE ZUSAMMENBAUEN, UND BEFOLGEN SIE GENAU DIE
ANGABEN FÜR DIE ANGABEN FÜR DIE MONTAGE UND DIE BENUTZUNG
ALLGEMEINE BEMERKUNGEN: JEDE ÄNDERUNG DES PRODUKTES BEIM ZUSAMMENBAU,
EINBAU, ODER EIN AUSSER
ZWECKMÄSSIGES NUTZEN DER TREPPE, WIE IN DER ANLEITUNG
BESCHRIEBEN, LÖSCHT AUTOMATISCH DIE GARANTIE DES HERSTELLERS:
DIE VON IHNEN ERWORBENE BODENTREPPE IST AUSSCHLIESSLICH FÜR DEN GEBRAUCH
IM HAUSHALT GEEIGNET.
EMPFEHLUNG:
Um die Lebensdauer der Bodentreppe zu erhöhen, sollten die unbehandelten Holzteile
durch eine Oberflächenbehandlung geschützt werden. Um eine Beschädigung des Deckels zu verhindern,
darf die Treppe vor vollständigem Einbau in der Decke und Zusammenbau der beiden
nicht geöffnet werden. Die Treppe muss trocken und waagerecht gelagert werden.
VERSCHRAUBUNG: Alle Schrauben und Muttern müssen korrekt angezogen werden, um ihre Funktion zu gewährleisten.
NICHT AUF DIE LEITER STEIGEN, BEV
EINBAUANLEITUNG
ACHTUNG !
OR IHRE BODENTREPPE KOMPLETT INSTALLIERT UND EINGESTELLT IST.
Verwandte Anleitungen für Columbus 500 DD
Inhaltszusammenfassung für Columbus 500 DD
- Seite 1 T YP 500 DD TYP 500 DDS EINBAUANLEITUNG ACHTUNG ! LESEN SIE AUFMERKSAM DIESE ANLEITUNG BEVOR SIE IHRE BODENTREPPE ZUSAMMENBAUEN, UND BEFOLGEN SIE GENAU DIE ANGABEN FÜR DIE ANGABEN FÜR DIE MONTAGE UND DIE BENUTZUNG ALLGEMEINE BEMERKUNGEN: JEDE ÄNDERUNG DES PRODUKTES BEIM ZUSAMMENBAU, EINBAU, ODER EIN AUSSER ZWECKMÄSSIGES NUTZEN DER TREPPE, WIE IN DER ANLEITUNG...
- Seite 2 - ÜBERPRÜFEN SIE DIE MASSE IHRER LUKE -2,0 cm TYP 500 DDS -1,5 cm -2,0 cm TYP 500 DD TYP 500 DDS -1,5 cm TYP 500 DD L x B Um Ihre Bodentreppe in der Luke zu installieren, müssen die Lichtmaße der Luke mindestens gleich sein wie die angegebenen Maße auf der...
- Seite 3 - ÜBERPRÜFEN SIE DIE ANZAHL DER TEILE IHRER BODENTREPPE ( 1x ) ( 1x ) ( 2x ) ( 4x ) ( 1x ) ( 2x ) ( 2x ) 4 x 20 mm - NÖTIGES WERKZEUG FÜR DEN ZUSAMMENBAU UND DIE MONTAGE IHRER BODENTREPPE ( 4x ) ( 2x ) (10x )
- Seite 4 L x B <=140x70cm MONTAGE ZUGFEDERN - MONTAGE DER TREPPE IM BAUWERK -SCHRAUBEN NICHT LÖSEN. D 1 – D 2 = ± 1 mm...
- Seite 5 - MONTAGE DER TREPPE IM BAUWERK B5 / B6 Typ 500 DD Typ 500 DDS 4 mm 4 mm...
- Seite 6 Pos.1 Pos.2 Pos.3 Typ 500 DD α° Pos. ≈16,5 ≈284 ≈110 ≈155 ≈19,0 ≈280 ≈122 ≈159 ≈21,5 ≈275 ≈134 ≈163 Typ 500 DDS α° ≈15,5 ≈288 ≈109 ≈162 ≈18,0 ≈284 ≈121 ≈165 ≈20,5 ≈279 ≈133 ≈169...
- Seite 7 - LEITER ABLÄNGEN Detail „V“ A – X α° „V“ - 5mm A – X - 20mm min 85mm min 85mm min 85mm max. - MONTAGE ABDECKLEISTEN Typ 500 DDS Typ 500 DD 4 mm 4 mm...
- Seite 8 - VERKLEIDUNG = max. 10 kg/m² - BENUTZUNGSHINWEISE...
- Seite 9 - DIE BODENTREPPE NICHT OHNE LUKENSCHUTZGELÄNDER BENUTZEN !
- Seite 10 - WARTUNG Überprüfen Sie einmal jährlich den festen Sitz der Schrauben und der Muttern. Einölen nach Montage, dann einmal jährlich.
- Seite 11 - ZUBEHÖR - Lukenschutzgeländer - Artikelnummer C191 -63379 max. 140 x 70 cm - Diffusionsband C191-62547 5,5m - Montagesatz !no! C191-62548 ...und mehr.
