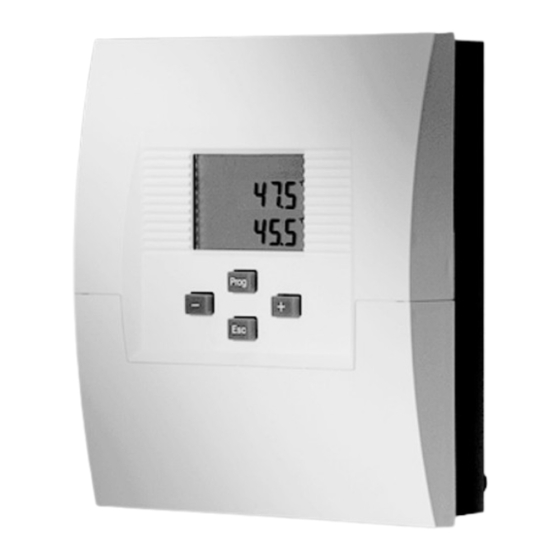

- Seite 1 0450021014_1308-22_BA_CETA100_EbV_D.book Seite 1 Donnerstag, 21. Februar 2013 12:17 12 Betriebsanleitung Differenztemperaturregelung Ausgabe 1308-22 Art. 0450021014...
-
Seite 2: Inhaltsverzeichnis
0450021014_1308-22_BA_CETA100_EbV_D.book Seite 2 Donnerstag, 21. Februar 2013 12:17 12 Inhalt Lieferumfang ........................1 Allgemeines ........................1 Bestimmungsgemäße Verwendung ................1 Sicherheit ..........................1 Allgemeine Tastenfunktionen ..................2 Versionsanzeige (beim Start) ..................2 Grundanzeige ........................2 Direkt zugängliche Funktion ................... 3 Widerstandswerte der Fühler ..................4 Menüebene ........................ -
Seite 3: Lieferumfang
0450021014_1308-22_BA_CETA100_EbV_D.book Seite 1 Donnerstag, 21. Februar 2013 12:17 12 Lieferumfang 1. 1x Zentralgerät CETA 100 2. 1x Speichertauchfühler KVT 20/2/6 3. 1x Kollektorfühler PT1000/6 4. 8x Schraube, Blech 2,9x19 mm 5. 3x Kombischraube 4x35 mm 6. 3x Dübel U6 7. 2x Kabelklemme Allgemeines Anlagen mit Wärmequelle und Warmwasserspeicher werden über die Tempera-... -
Seite 4: Allgemeine Tastenfunktionen
0450021014_1308-22_BA_CETA100_EbV_D.book Seite 2 Donnerstag, 21. Februar 2013 12:17 12 Allgemeine Tastenfunktionen Allgemeine Tastenfunktionen Prog •Wechsel in ausgewählten Untermenüs •Wechsel in der (Parameter-) Verstellung •Wert abspeichern + (Plus) bzw. - (Minus) •Parameter verändern •Menüpunkt wechseln •Verstellung verlassen •alten Wert beibehalten •Übergeordnete Menüebene anwählen Esc-Lang •Rücksprung in die Grundanzeige 2. -
Seite 5: Direkt Zugängliche Funktion
0450021014_1308-22_BA_CETA100_EbV_D.book Seite 3 Donnerstag, 21. Februar 2013 12:17 12 Direkt zugängliche Funktion 4. Direkt zugängliche Funktion Handbetrieb Regler befindet sich im Handbetrieb 0...1 Pumpenfunktion — Aktivierung durch langes Betätigen der Taste — Veränderung der Pumpenfunktion über die Tasten — Beendigung der Funktion über die Taste Funktion: der Handbetrieb ermöglicht eine manuelle Inbetriebnahme der Anlage z.B. -
Seite 6: Widerstandswerte Der Fühler
0450021014_1308-22_BA_CETA100_EbV_D.book Seite 4 Donnerstag, 21. Februar 2013 12:17 12 Widerstandswerte der Fühler 5. Widerstandswerte der Fühler In Abhängigkeit der Temperatur: PT1000 KVT 20 T (°C) R (kOhm) T (°C) R (kOhm) 1,155 1,783 1,194 1,812 1,232 1,840 1,271 1,869 1,309 1,898 1,347 1,928... -
Seite 7: Menüebene
0450021014_1308-22_BA_CETA100_EbV_D.book Seite 5 Donnerstag, 21. Februar 2013 12:17 12 Menüebene 6. Menüebene Allgemeine Menüstruktur Ceta-Serie Grundanzeige Prog Auswahl Parameter Menü 01 Prog 02:01 02:02 02:nn Menü 02 Parameter 01 Parameter 02 Letzter Parameter Prog Prog Wert 1 Abgleich Einstellung Parameterwert Rücksprung Rücksprung ohne... - Seite 8 0450021014_1308-22_BA_CETA100_EbV_D.book Seite 6 Donnerstag, 21. Februar 2013 12:17 12 Menüebene Gesamtübersicht Menüebene Grundanzeige Prog 08:03 08:01 08:02 Pumpe Info Wärmeleistung Wärmebilanz An/Aus Prog 03:06 03:01 03:03 Automatische System Codeeingabe Busadresse Aussprungzeit Prog 08:03 08:01 08:02 Delta-T Ausschalt- Delta T Einschaltdifferenz Betriebsart differenz Prog...
- Seite 9 0450021014_1308-22_BA_CETA100_EbV_D.book Seite 7 Donnerstag, 21. Februar 2013 12:17 12 Menüebene 08:08 08:04 08:05 08:06 08:07 Starts Temperatur Temperatur Temperatur Betriebsstunden Pumpe Wärmelieferant Wärmespeicher Pumpe Rücklauf 03:09 03:07 03:10 Code Heizungs- Antiblockierschutz Reset Parameter Pumpe fachmann 08:04 08:05 08:06 08:07 08:08 Mindestlaufzeit Min.temp.
-
Seite 10: Parameterbeschreibung
03:03 Busadresse Einstellbereich: 21 … 25 Werkswert: Funktion: Wenn mehr als ein CETA 100 oder 101 in einer Anlage über Datenbus verbunden werden, muss jedes Gerät auf eine eindeu- tige Adresse eingestellt werden. 03:06 Automatische Aus- Einstellbereich: 0,5 … 10 Min... - Seite 11 0450021014_1308-22_BA_CETA100_EbV_D.book Seite 9 Donnerstag, 21. Februar 2013 12:17 12 Parameterbeschreibung Anzeige Bezeichnung Beschreibung 03:07 Antiblockierschutz Einstellbereich: 0 = AUS 1 = EIN Werkswert: Funktion: Bei aktivierter Funktion wird bei längeren Abschaltphasen (> 24h) die Pumpe zum Schutz gegen Blockierung täglich für ca. 20 Sekunden eingeschaltet.
- Seite 12 0450021014_1308-22_BA_CETA100_EbV_D.book Seite 10 Donnerstag, 21. Februar 2013 12:17 12 Parameterbeschreibung Anzeige Bezeichnung Beschreibung 08:05 Minimaltemperatur Einstellbereich: AUS (----) Wärmelieferant 5 … 80 °C Werkswert: Funktion: Die Pumpe schaltet unabhängig der Schaltdifferenzen erst ein, wenn der Fühler Wärmelieferant F3 den eingestellten Wert über- schritten hat.
- Seite 13 0450021014_1308-22_BA_CETA100_EbV_D.book Seite 11 Donnerstag, 21. Februar 2013 12:17 12 Parameterbeschreibung Anzeige Bezeichnung Beschreibung 08:11 Aktivierung Wärme- Einstellbereich: AUS (----) bilanz 1 = Wärmebilanzierung über Fühler an F2 Werkswert: Funktion: Die Einstellungen der Parameter 08:12 bis 08:14 sind nur aktiv, wenn die Funktion Wärmebilanz über diesen Parameter einge- schaltet wurde.
- Seite 14 0450021014_1308-22_BA_CETA100_EbV_D.book Seite 12 Donnerstag, 21. Februar 2013 12:17 12 Parameterbeschreibung Anzeige Bezeichnung Beschreibung 08:19 Brennersperrtempe- Einstellbereich: AUS (----), 5 ... 80 °C ratur Werkswert: Funktion: Zusätzlich oder alternativ zu 08:09 kann eine Temperatur F1 ein- gestellt werden, bei der die Brennersperre (über Datenbus) aktiv wird.
-
Seite 15: Montage
0450021014_1308-22_BA_CETA100_EbV_D.book Seite 13 Donnerstag, 21. Februar 2013 12:17 12 Montage 27 Fühlerabgleich Anzeige Bezeichnung Beschreibung 27:01 Abgleich F1 Einstellbereich: -5K … +5K Werkswert: Funktion: Korrektur des gemessenen Fühlerwertes am Eingang Wärmespeicher F1 27:02 Abgleiche F2 Siehe 27:01 für Eingang Rücklauf F2 27:03 Abgleich F3 Siehe 27:01 für Eingang Wärmelieferant F3... - Seite 16 0450021014_1308-22_BA_CETA100_EbV_D.book Seite 14 Donnerstag, 21. Februar 2013 12:17 12 Montage Hutschienenbefestigung 1. Befestigungsfüße in die Ausspa- rungen an der Hutschienenbefes- tigung einführen. 2. Haken durch Niederdrücken ein- rasten.
-
Seite 17: Anschlussbild
0450021014_1308-22_BA_CETA100_EbV_D.book Seite 15 Donnerstag, 21. Februar 2013 12:17 12 Anschlussbild 9. Anschlussbild Gefahr! Der Anschluss ist nur vom autorisierten Elektrofachmann durch- zuführen! Vor Öffnen des Gerätes in jedem Fall stromlos schal- ten! 230V-Anschlüsse Niederspannungsanschlüsse... -
Seite 18: Störungsbeseitigung
0450021014_1308-22_BA_CETA100_EbV_D.book Seite 16 Donnerstag, 21. Februar 2013 12:17 12 Störungsbeseitigung 10. Störungsbeseitigung Um im Störungsfall eine möglichst genaue Diagnose vornehmen zu können ist das Gerät mit einem Störmeldesystem ausgestattet. Die Fehler werden dann in der Grundanzeige des Gerätes mit einem Fehlercode dargestellt: 0---°C = Fühler Wärmelieferant (z.B.Kollektor oder Feststoffkessel) hat Unterbrechung... -
Seite 19: Konformitätserklärung
0450021014_1308-22_BA_CETA100_EbV_D.book Seite 17 Donnerstag, 21. Februar 2013 12:17 12 Konformitätserklärung 11. Konformitätserklärung... -
Seite 20: Technische Daten
0450021014_1308-22_BA_CETA100_EbV_D.book Seite 18 Donnerstag, 21. Februar 2013 12:17 12 Technische Daten 12. Technische Daten Netzanschlussspannung: 230V +6%/ -10% Nennfrequenz: 50...60Hz Leistungsaufnahme: max. 2,1VA Sicherung: 6,3A Kontaktbelastung der Ausgangsrelais: 2 (2)A Umgebungstemperatur: -10...+50°C Lagertemperatur: -25...+80°C Schutzart: IP 30 Schutzklasse nach EN 60730: EG-Konformität: 89/336/EWG Gehäuseabmessungen:...
