11

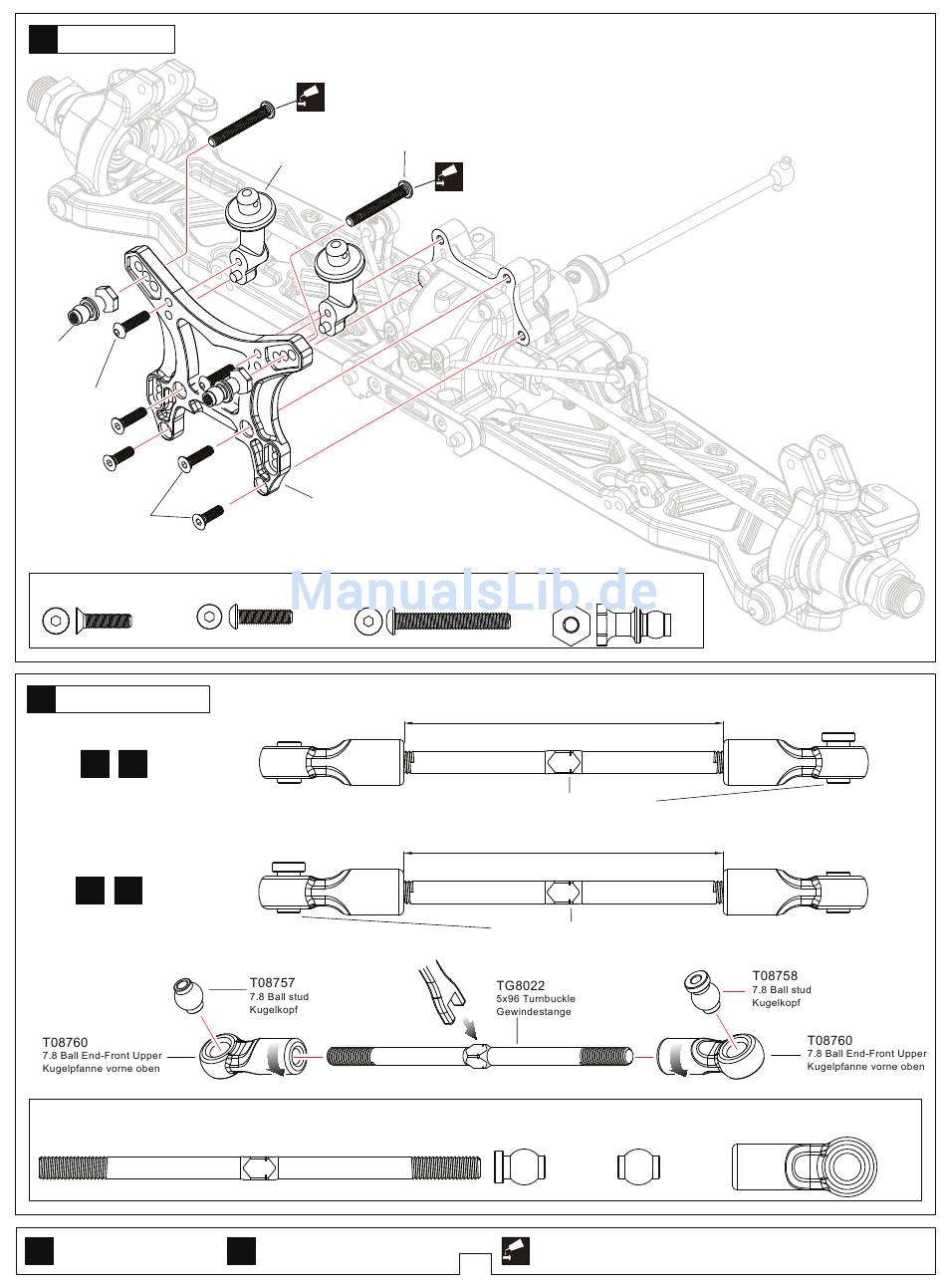

Front Shock Tower
Bag
Dämpferbrücke vorne
T08622
Ball stud
Dämpferkugelkopf
T08673 M3x12
T08674 M3x12
T08674 M3x12 Screw
T08673 M3x12 Screw
Schraube
......4
12
Front Upper Turnbuckle
Gewindestange vorne oben
Front Upper-Left
1:1 x1
Vorne oben links
Front Upper-Right
1:1 x1
Vorne oben rechts
TG8022 5x96 Turnbuckle
Gewindestange
Ture-to -scale diagram
1:1
1:1 Größe
D
-
Screw
Cement
T08673 M3.5x25
TG8005
Front Body Mount
Karohalter vorne
TG8012
Front Shock Tower
Dämpferbrücke vorne
T08673 M3.5x25 Screw
Schraube
......2
D
-
Bag
Assemble as many times as specified
x1
So of montieren wie angegeben
Screw
Cement
T08622 Shock cap ball
Dämpferkugelkopf
Schraube
...2
Approx.69.5mm
circa.69.5mm
▲Projection.Note direction
Hinweis Richtung
Approx.69.5mm
circa.69.5mm
▲Projection.Note direction
Hinweis Richtung
5mm
T08758 7.8 Ball stud
Kugelkopf
......2
.........2
Apply threadlock
6
Schraubensicherungslack verwenden
Screw
Cement
...2
T08757 7.8 Ball stud
T08760 7.8 Ball End-Front Upper
Kugelkopf
Kugelpfanne vorne oben
.........2
......4
