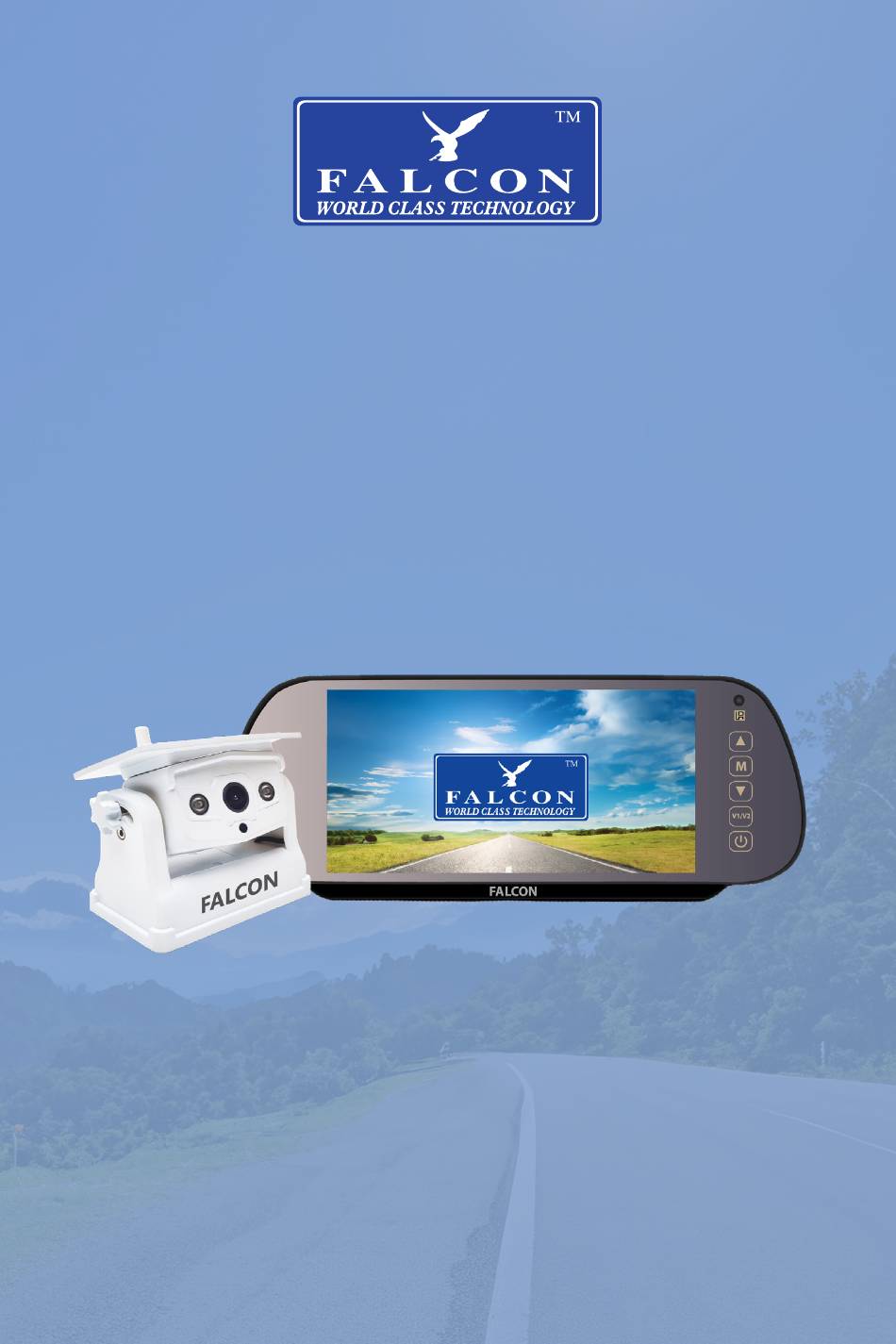

- Seite 1 Magnetisches Drahtloses Kamerasystem Mit 7-Zoll-Spiegelmonitor und DVR Benutzerhandbuch FN-MWCS7-R...
- Seite 2 INHALT Was ist enthalten Einführung Installation der Kameramontageplatte Kamera-Setup Monitor-Setup Erstmalige Verwendung Überwachen Sie den Betrieb Menübedienung - PAIRING Menübedienung - BILD Menübedienung - MIR-FLIP Menübedienung - MODE Menübedienung - SYSTEM Menübedienung - P-LINE (Parkführung) Menübedienung - AUFNAHME Menübedienung – PLAY Fehlerbehebung Technische Spezifikationen Zusätzliche Sprachen...
- Seite 3 INTRODUCTION Herzlichen Glückwunsch zum Kauf der Falcon Magnetic Wireless Camera und des 7-Zoll-Spiegelmonitors mit DVR-Aufnahmefunktion Diese Anleitung führt Sie durch den Installations- und Einrichtungsprozess des magnetischen drahtlosen Kamerasystems. Bitte beachten Sie, dass es wichtig ist, dass Sie Ihren Kassenbon als Kaufnachweis aufbewahren, um Hilfe und Unterstützung zu erhalten.
-
Seite 4: Installation Der Kamera-Montageplatte
INSTALLATION DER KAMERA-MONTAGEPLATTE Wenn Sie die magnetische Montageplatte für die Kamera verwenden, muss diese an der Oberfläche befestigt werden, auf der die Kamera positioniert werden soll. Suchen Sie zunächst die gewünschte Position für die Kamera und markieren Sie den Rand der Platte sorgfältig mit einem Bleistift oder abwaschbaren Stift. -
Seite 5: Kamera-Setup
KAMERA-SETUP Hinweis: Stellen Sie vor dem ersten Gebrauch sicher, dass die Kamera über den USB-C-Anschluss vollständig aufgeladen ist. Verwenden Sie das mitgelieferte USB-Kabel für den Anschluss an einen USB-A-Anschluss oder den mitgelieferten 12-V-Ladeadapter bzw. Netzadapter. Schließen Sie die mitgelieferte WLAN-Antenne an der Rückseite der Kamera an und achten Sie darauf, sie nicht zu fest anzuziehen. -
Seite 6: Monitor-Setup
12-V-Gleichstromversorgung mit dem mitgelieferten USB-auf-12-V- Gleichstromadapter mit Strom versorgt werden. Sobald der Monitor über USB oder einen 12-V-DC-Adapter mit Strom versorgt wird, kann er eingeschaltet werden. Der Einschaltknopf des Monitors befindet sich unten rechts auf dem Display und ist mit FALCON... -
Seite 7: Erste Verwendung
ERSTE VERWENDUNG Bevor Sie die Kamera zum ersten Mal montieren, überprüfen Sie, ob Kamera und Monitor gekoppelt sind. Stellen Sie dazu sicher, dass die Antenne an der Kamera angebracht ist und die Kamera vollständig aufgeladen ist. Platzieren Sie Kamera und Monitor in unmittelbarer Nähe zueinander (innerhalb von 1,5 m).(Sobald die Kamera mit dem Monitor gekoppelt ist, kann sie... - Seite 8 ERSTE VERWENDUNG Der drahtlose Monitor kann bis zu 4 drahtlose Kameras aufnehmen. Die primäre Auswahl für die Kamera im gekauften System ist CAM1. Zusätzlich können 3 drahtlose Kameras gleichzeitig mit dem Monitor verwendet und einzeln oder in einer geteilten Bildschirm- oder Quad-Anzeige auf dem Monitor angezeigt werden.
- Seite 9 MONITORBETRIEB → FALCON MENÜ-SCROLL-NAVIGATION / PARKLINIEN-ANPASSUNG MENÜ-TASTE MENÜ-SCROLL-NAVIGATION / PARKLINIEN-ANPASSUNG MENÜAUSWAHLTASTE / KAMERAANSICHTAUSWAHL MONITOR-NETZSCHALTER SD-SPEICHERKARTENSTECKPLATZ - (MIT DEN KONTAKTEN ZUM BILDSCHIRM HINGERICHTET EINSETZEN) WECHSELN ZWISCHEN KAMERANANSICHTEN Der Spiegelmonitor ermöglicht den Anschluss von bis zu 4 drahtlosen Kameras. Der Monitor kann die Kameraansichten einzeln und gleichzeitig anzeigen.
-
Seite 10: Menübetrieb - Kopplung
MENÜBETRIEB - KOPPLUNG PAARUNG Die Kamera und der Monitor sollten beim Einschalten autom- atisch gekoppelt werden. Sollte die Kamera beim ersten Mal nicht automatisch gekoppelt werden, können Sie die Kopplung manuell durchführen. Um das PAIRING-Menü aufzurufen, drücken Sie die Taste am Monitor und verwenden Sie dann die oder Tasten, um zu PAIRING zu... - Seite 11 MENU OPERATION - PICTURE PICTURE Über das Bildmenü auf dem Monitor können Helligkeit, Kontrast und Farbton des Bildes geändert werden. Um das BILD-Menü aufzurufen, drücken Sie die Taste am Monitor und verwenden Sie dann die oder Tasten, um zu BILD zu navigieren und drücken Sie dann die , um die Option auszuwählen.
-
Seite 12: Menübedienung - Mir-Flip
MENÜBEDIENUNG - MIR-FLIP MIR-FLIP-OPTION Mit der MIR-FLIP-Option kann das Bild auf dem Bildschirm für verschiedene Anzeigeszenarien horizontal oder vertikal gespiegelt werden. Um die Bildansicht der Kamera auf dem Monitor zu spiegeln oder umzudrehen, drücken Sie die Taste, um das Menü aufzurufen, und verwenden Sie dann die Navigieren Sie mit den Tasten zur Option MIR-FLIP und drücken Sie die... - Seite 13 MENÜBETRIEB - MODUS MODUS-OPTION Die Option MODE ermöglicht mehrere Ansichtslayouts auf dem Bildschirm. Um auf das MODE-Menü zuzugreifen, drücken Sie die Taste, um das Menü aufzurufen, und verwenden Sie dann die Tasten, um zur Option MODE zu navigieren und drücken , um die Option aufzurufen.
- Seite 14 MENÜBETRIEB - SYSTEM SYSTEM Im Systemmenü können die Bildschirmsprache geändert und Datum und Uhrzeit eingestellt werden. Um die Bildschirmsprache sowie Datum und Uhrzeit auf dem Display anzupassen, drücken Sie die Taste, um das Menü aufzurufen, und verwenden Sie dann die Tasten, um zur Option SYSTEM zu navigieren und drücken Sie die Taste, um das Untermenü...
-
Seite 15: Menübedienung - Parkrichtlinien
MENÜBEDIENUNG - PARKRICHTLINIEN P-LINE Die Option P-LINE ermöglicht die Auswahl und Anpassung der Parklinienfunktion auf dem Monitor. Die Richtlinien für den Parkassistenten sind auf allen Kamerakanälen verfügbar und können für jeden Kanal eingestellt werden. Um die Parkassistent-Richtlinien über das Menü zu aktivieren, drücken Sie die Klicken Sie auf die Schaltfläche und verwenden Sie die oder... -
Seite 16: Menübetrieb - Aufnahme
MENÜBETRIEB - AUFNAHME AUFZEICHNEN Das Menü AUFNAHME bietet Optionen zur DVR-Funktion (Digital Video Recording) des Monitors. Um die Bildschirmsprache sowie Datum und Uhrzeit auf dem Display anzupassen, drücken Sie die Taste, um das Menü aufzurufen, und verwenden Sie dann die Tasten, um zur Option AUFNAHME zu navigieren, und drücken Sie die Taste, um das Untermenü... - Seite 17 MENÜBETRIEB - SPIELEN SPIELEN Die Option PLAY ermöglicht die Wiedergabe von Dateien, die mit der DVR-Funktion (Digital Video Recording) auf die SD- Speicherkarte geschrieben wurden. Um die Dateien anzuzeigen, drücken Sie die und navigieren Sie zu PLAY. Die Dateien werden in 5-Minuten-Abschnitten pro Datei geschrieben und nach Datum sortiert gespeichert.
- Seite 18 FEHLERBEHEBUNG Keine Anzeige auf dem Monitor • Überprüfen Sie, ob der Monitor eingeschaltet ist. Wenn Sie sicher sind, dass der Monitor mit Strom versorgt wird und nicht reagiert, trennen Sie ihn vom Stromnetz und versuchen Sie erneut, ihn anzuschließen. • Prüfen Sie, ob an der USB-Buchse Strom anliegt.
-
Seite 19: Technische Spezifikationen
TECHNISCHE SPEZIFIKATIONEN KAMERA Bildgebungschiptyp: 1/4 Zoll Farb-CMOS Effektive Pixel: AHD 1080P Sendeleistung: 23dBm Verfügbares schwaches Licht: 0.1Lux Betrachtungswinkel: 125° Stoßfestigkeitsgrad: Wasserdichtigkeitsgrad: IP67 Stoßfestigkeitsgrad: Ladeintervall: Durchschnittlicher Verbrauch pro Ladung: Arbeitsspannung: DC12V-24V 400mA Batteriekapazität: 9,900 mAh Ladestromversorgung: Type-C 5V / 2A Betriebstemperatur: -20°C ~ +70°C Lagertemperatur: -30°C ~ +70°C... -
Seite 20: Zusätzliche Sprachen
ZUSÄTZLICHE SPRACHEN If the user manual is required in other languages, a digital copy can be accessed and downloaded using the below QR Codes. Wenn das Benutzerhandbuch in anderen Sprachen benötigt wird, kann mithilfe der folgenden QR-Codes auf eine digitale Kopie zugegriffen und diese heruntergeladen werden. -
