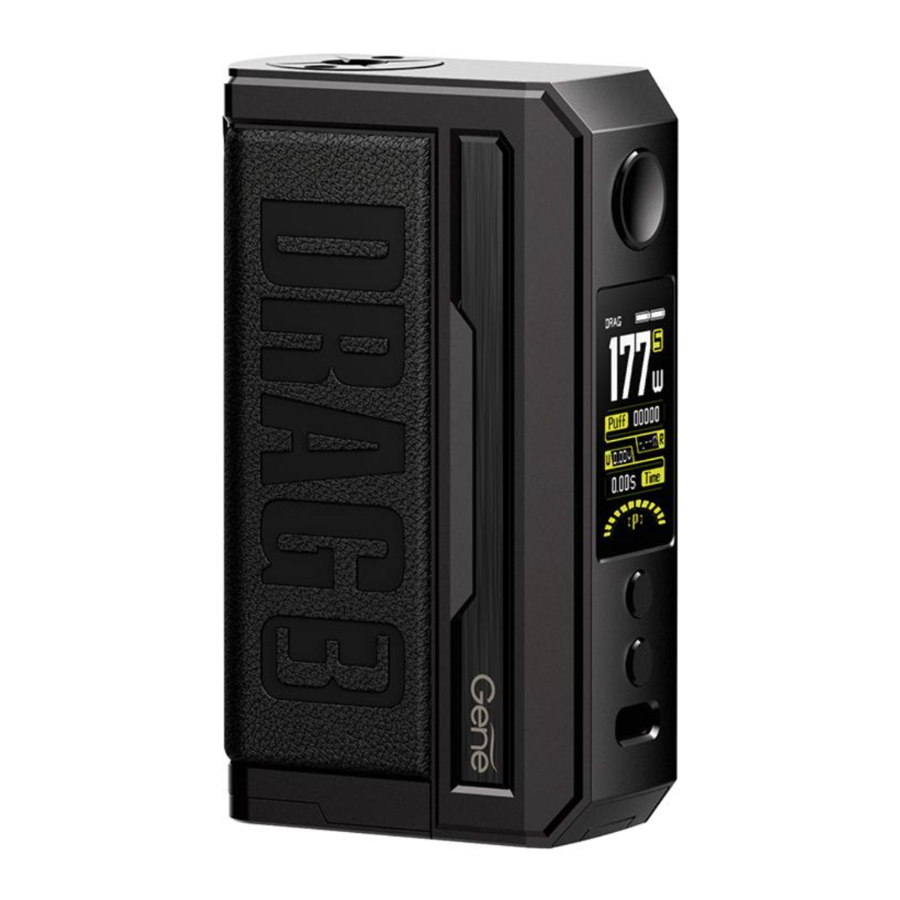

VooPoo DRAG - Bedienungsanleitung für E-Zigaretten

Inhalt

DRAG Ecig Box Mod Übersicht

Mod Übersicht

Spezifikationen

Abmessung: 90x54x24mm
Spezifikationen

Anleitung

  1. Ein-/Ausschalten:
    Drücken Sie den Feuerknopf 5 Mal hintereinander.

  2. Anleitung zur Modusumschaltung:
    Drücken Sie den Feuerknopf dreimal schnell, um zwischen den vier Schnittstellen zu wechseln:
    Konstante Leistung —Y Temperaturkontrolle SS/Ni/Ti.
    Konstante Spannung —Y Temperaturkontrolle SS/Ni/Ti.
  3. Temperaturanpassung: Wenn die Temperatur auf 100ºC eingestellt ist, halten Sie die Abwärtstaste gedrückt, die Temperatur wechselt zu 600ºF. Wenn die Temperatur auf 200ºF eingestellt ist, halten Sie die Abwärtstaste gedrückt, die Temperatur wechselt zu 315ºC.
    Schritteinstellung:
    1. Drücken Sie den Feuerknopf 4 Mal schnell, um in die Wattage-Einstellungs-Schnittstelle zu gelangen. Dann sehen Sie den Buchstaben "W" blinken. Die einstellbare Wattage beträgt 5W bis 80W.
  1. Anleitung zur Wattage-Steuerung:
    5-129W ist Normalmodus, jeder Schritt ist 1 Watt.
    Überprüfen Sie die Anzeige wie unten gezeigt:

    130-157W ist Supermodus, jeder Schritt ist 1 Watt. Überprüfen Sie die Anzeige wie unten gezeigt:

    Hinweis:
    1. Das Gerät kann die richtige Leistung automatisch an den Widerstandswert anpassen.
    2. Der Widerstandsbereich im Supermodus beträgt 0.1-0.3Ω.
  2. Spannungsregulierung: 0.5-7.5V Einstellschritt: 0.1V.
    1. Das Gerät kann automatisch eine optimale Spannung für den Widerstand Ihres Atomizers empfehlen.
    2. Sie können im Funktionsmenü zwischen Spannungs- und Wattage-Modus wechseln.
  3. Anleitung für Tastenkombinationen:
    1. Drücken Sie die Auf- und Ab-Tasten gleichzeitig für 1.5 Sekunden, das Gerät wechselt in die Funktionsmenü-Schnittstelle.
    2. Drücken Sie den Feuerknopf und die Auf-Taste gleichzeitig für 1.5 Sekunden, es wird gesperrt. Drücken Sie die Auf- und Feuer-Tasten gleichzeitig, um das Gerät zu entsperren.
      Hinweis:
      Im gesperrten Modus sind die "UP"-Taste (AUF), die "DOWN"-Taste (AB) und die "FIRE"-Taste (FEUER) nicht verfügbar, Tastenkombinationen für die Bedienung sind okay.
    3. Drücken Sie den Feuerknopf und die Ab-Taste gleichzeitig für 1.5 Sekunden, der Bildschirm dreht sich.
  1. Funktionsmenü:
    Drücken Sie die Auf- und Ab-Tasten gleichzeitig für 1.5 Sekunden, um die Funktionsmenü-Schnittstelle aufzurufen. Drücken Sie die Auf- oder Ab-Taste, um die Funktion auszuwählen. Drücken Sie den Feuerknopf zur Bestätigung und zum nächsten Schritt. Sie können die Anpassung vornehmen, indem Sie die Auf- oder Ab-Taste drücken. Wenn Sie die Anpassung abgeschlossen haben, drücken Sie den Feuerknopf 1.5 Sekunden lang, das Gerät kehrt zur Arbeitsoberfläche zurück.
    1. Die Auswahl unter der Power-Modus-Schnittstelle: Normalmodus , Benutzerdefinierter Modus , Power-Modus zu Spannungs-Modus , Seriennummer-Prüfung , Software-Version , (Insgesamt 5 Optionen) .
    2. Die Auswahl der Temperaturkontrollmodus-Schnittstelle: Normalmodus , Spannungs-Modus zu Wattage-Modus , Seriennummer-Prüfung , Software-Version , (Insgesamt 4 Optionen) .
    3. Die Auswahl der Temperaturkontrollmodus-Schnittstelle: Normalmodus , Benutzerdefinierter Modus , Kühlwert anpassen , Drahtkoeffizient anpassen , Seriennummer-Prüfung , Software-Version , (Insgesamt sechs Funktionen) .
  1. Anpassungsmodus:
    Drücken Sie die Auf- und Ab-Tasten gleichzeitig für 1.5 Sekunden, das Gerät wechselt in die Funktionsmenü-Schnittstelle. Drücken Sie die Auf- und Ab-Taste, um den Anpassungsmodus auszuwählen, und drücken Sie den Feuerknopf, um in die Anpassungsmodus-Schnittstelle zu gelangen.
    Im Anpassungsmodus können Sie durch dreimaliges, kontinuierliches Drücken des Feuerknopfs nacheinander 4 Arten von Anpassungsmodi wechseln: Stabiler Leistungs-(W)-Modus, Temperaturkontrollmodus: TC-SS316/TC-Ni200/TC-Ti.
    1. Drücken Sie die Auf- und Ab-Taste, um die Modi M1 bis M5 nacheinander zu wechseln.
    2. Drücken Sie den Feuerknopf 4 Mal schnell, das Gerät wechselt in den zweiten Anpassungsmodus. Und die Funktion funktioniert nur im Anpassungsmodus. (In der Power-Anpassungsmodus-Schnittstelle wird in der rechten Ecke der angepasste Leistungswert angezeigt. In der Temperaturkontroll-Anpassungsmodus-Schnittstelle wird in der rechten Ecke der angepasste Temperaturkontrollwert angezeigt.)
      Anleitung nach dem Aufrufen der Anpassungsschnittstelle: Drücken Sie die Auf- und Ab-Tasten gleichzeitig, um die Anpassung manuell vorzunehmen. Und kurzes Drücken des Feuerknopfs lässt das Gerät zur nächsten 1-Sekunden-Anpassung wechseln. Halten Sie dann den Feuerknopf 1.5 Sekunden lang gedrückt, um die Einstellung zu speichern und zum Anpassungsmodus zurückzukehren.
  1. Schlafmodus: Wenn 30 Sekunden lang keine Bedienung erfolgt, schaltet sich der Bildschirm aus. Wenn nach dem Ausschalten des Bildschirms 30 Minuten lang keine Bedienung erfolgt, wechselt das Gerät in den Schlafmodus.
    Wenn der Widerstand vor dem Schlafmodus geändert wurde, wird der Bildschirm YES/NO (JA/NEIN) auf der Schnittstelle anzeigen; Wenn der Widerstand im Schlafmodus geändert wurde, wird der Bildschirm YES/NO (JA/NEIN) auf der Schnittstelle nicht anzeigen. Drücken Sie eine beliebige Taste, um die Anzeige aus dem Schlafmodus wiederherzustellen.
  2. Anpassung:
    Sie können das Gerät über die Computer-Firmware einstellen, die von Woody Vapes Inc. entwickelt wurde,
    Zum Beispiel können Sie einstellen: Bilder, Temperaturdaten, Temperaturkurve und Leistungskurve usw.
    Stellen Sie sicher, dass Sie mit jedem Zug den besten Geschmack und ein angenehmes Gefühl erhalten.
  3. Laden:
    Beim Anschließen des USB-Ladegeräts an eine 5V-Stromquelle wechselt es in den Lademodus. In den ersten 30 Sekunden des Ladevorgangs zeigt das Batteriesymbol den Ladebeginn an. Wenn 30 Sekunden lang keine Bedienung erfolgt, wechseln die Mods in den Energiesparmodus. Es wird ein volles Batteriesymbol angezeigt (Abbildung 1).
    Wenn die Kapazität der beiden Batterien unterschiedlich ist, sind die Batteriesymbole auf der Anzeige unterschiedlich.
    Hinweis: Vollständig geladen wird das volle Batteriesymbol angezeigt (Beim Laden nach dem Ausschalten des Geräts zeigt der Bildschirm ebenfalls das Batteriesymbol und den Ladestatus an.)

  1. Der TC-Draht kann über die APP-Funktion ein- oder ausgeschaltet werden, wenn das Gerät mit dem Computer verbunden ist. (Werkseinstellung: SS316, Ni200, Ti). SS316, Ni200, Ti, NC, TCR. Die Mindestauswahl ist 1, die maximale Auswahl ist 5.
    Erweiterte Spuleneinstellung und Auswahl

    Index Typ Symbol Koeffizient Auswählen
    1 SS316 SS
    2 Ni200 Ni
    3 Ti Ti
    4 NC NC
    5 TCR TC
  1. Funktionshinweise:
    Zeitüberschreitungsschutz: TIME OUT (ZEIT ABGELAUFEN)
    Neuen Atomizer prüfen: NEW YES (+) COIL NO (-) (NEU JA (+) SPULE NEIN (-))
    Batterie schwach: LOW POWER (GERINGE LEISTUNG)
    Niedrige Batteriespannung: CHECK BATTERY (BATTERIE PRÜFEN)
    Atomizer Kurzschluss: ATOMIZER SHORT (ATOMIZER KURZSCHLUSS)
    Atomizer prüfen: CHECK ATOMIZER (ATOMIZER PRÜFEN)
    Hoher Widerstand: HIGH ATOMIZER (HOHER ATOMIZER-WIDERSTAND)
    Übertemperaturschutz: TEMP HIGH (TEMPERATUR ZU HOCH)
    Gesperrt: LOCK (SPERREN)
    Entsperren: UNLOCK (ENTSPERREN)
    Ausschalten: OFF (AUS)
  1. Tipps:
  1. Ladezeit: Ca. 3 Stunden bei 5V 2A Eingang.
  2. Unterstützt das Dampfen während das Gerät geladen wird (und unterstützt auch den Benutzer, Leistung anzupassen, Temperatur anzupassen, den Modus zu wechseln und Kombinationsfunktionen während des Ladevorgangs zu nutzen.)
  3. Anforderung an die Batteriespezifikation:
    1. 18650 Batterie mit einer Entladerate von mehr als 35A.
    2. Gleiche Marke, Modell und Spezifikation für zwei Batterien.
  1. Empfohlene Batteriemarken: Sony, Samsung.
  2. Bildschirm: 0.91 Zoll OLED.
  3. Anpassungskoeffizient des TC-Drahts:
    Standardwert des Temperaturkontroll-Drahts regulieren :
    Ni: 6000-7000 Standardwert: 6500
    Anpassungsrate: Kurzes Drücken: 1, langes Drücken: 10
    Ti: 3500-4500 Standardwert: 4000
    Anpassungsrate: Kurzes Drücken: 1, langes Drücken: 10
    SS: 1000-1600 Standardwert: 1300
    Anpassungsrate: Kurzes Drücken: 1, langes Drücken: 10
    NC: 200-600 Standardwert: 400
    Anpassungsrate: Kurzes Drücken: 1, langes Drücken: 10
    TC: 100-7000 Standardwert: 1000
    Anpassungsrate: Kurzes Drücken: 1, langes Drücken: 10

Tipps:

  1. Wenn der Anpassungskoeffizient des TC-Drahts höher ist, ist die Temperatur höher.
  2. Drähte von verschiedenen Anbietern können leicht abweichen, bitte passen Sie den Temperaturkoeffizienten des TC-Drahts an, um das beste Dampferlebnis zu erzielen.
  3. Bitte stellen Sie ihn langsam ein, da sonst die Watte verbrennt.
  4. Der Kühlwert des TC-Drahts kann angepasst werden. Einstellbereich des Kühlwerts: 0.05-1.5, Anpassungsrate: 0.001,
    Diese Funktion ist nur im Temperaturkontrollmodus verfügbar. Der einstellbare Bereich beträgt ±20% des aktuellen Widerstands.

  1. Da dieses Produkt 5V-wiederaufladbare Reihenschaltungen verwendet und auch eine Ausgleichsladefunktion unterstützt, ist die Erwärmung während des Ladevorgangs ein normales Phänomen.
  2. Bitte halten Sie das Gerät von Feuer, Wasser und hohen Temperaturen fern.
  3. Bitte verwenden Sie Batterien mit hoher Entladerate, über 35A wird empfohlen.
  4. Bitte gehen Sie vorsichtig mit diesem Gerät um; lassen Sie es nicht fallen, beschädigen Sie es nicht, missbrauchen Sie es nicht und lassen Sie es nicht ins Wasser fallen usw.
  5. Bitte stellen Sie sicher, dass Sie den richtigen Arbeitsmodus für verschiedene Atomizer verwenden.
  6. Bitte verwenden Sie keine Batterien mit beschädigter Ummantelung oder solche, die nicht vollständig isoliert sind.
  1. Bewahren Sie den Inhalt dieser Verpackung außerhalb der Reichweite von Kindern und Tieren auf.
  2. Dieses Produkt ist für die Verwendung mit E-Liquid verschiedener Stärken bestimmt. Sollten Sie während der Verwendung dieses Produkts direkten Kontakt mit einer solchen Flüssigkeit haben, waschen Sie Ihre Hände und Unterarme gründlich. Der Kontakt mit einer solchen Flüssigkeit kann schädlich sein, wenn sie in Ihre Augen gelangt. Spülen Sie in diesem Fall Ihre Augen mit Wasser aus und suchen Sie einen Arzt auf. Bei Verschlucken spülen Sie Ihren Mund aus und suchen Sie sofort einen Arzt auf. Wenn Sie ärztlichen Rat einholen, halten Sie den Behälter des flüssigen Produkts oder das Etikett bereit."
  3. Nicht verwenden bei Schwangerschaft oder Stillzeit.
  4. Nicht verwenden bei instabilen Herzerkrankungen, schwerem Bluthochdruck oder Diabetes.
  5. Dieses Produkt enthält Nikotin, eine stark suchterzeugende und toxische Substanz."

Email: support@voopootech.com
Website: www.voopoo.com
Instagram: voopootechofficial
Facebook: voopootech

Sicherheitsfunktionen

  1. Verpolungsschutz der Batterie
  2. Schalter-Timeout-Schutz
  3. Übertemperaturschutz
  4. Ausgangs-Überstromschutz
  5. Überladeschutz
  6. Tiefentladeschutz
  7. Kurzschlussschutz
  8. Unterstützt Ausgleichsladung mit Batterien unterschiedlicher Marke
