8

Inbetriebnahme

Vorbereitung

Durchführung
Parallelschaltfeld PDB 20000 - Betriebsanleitung
• Die Schutzblende vor den Kippschaltern 2 - 6 entfernen
(dafür Rändelschrauben rechts und links lösen und die Blende
abheben).
1

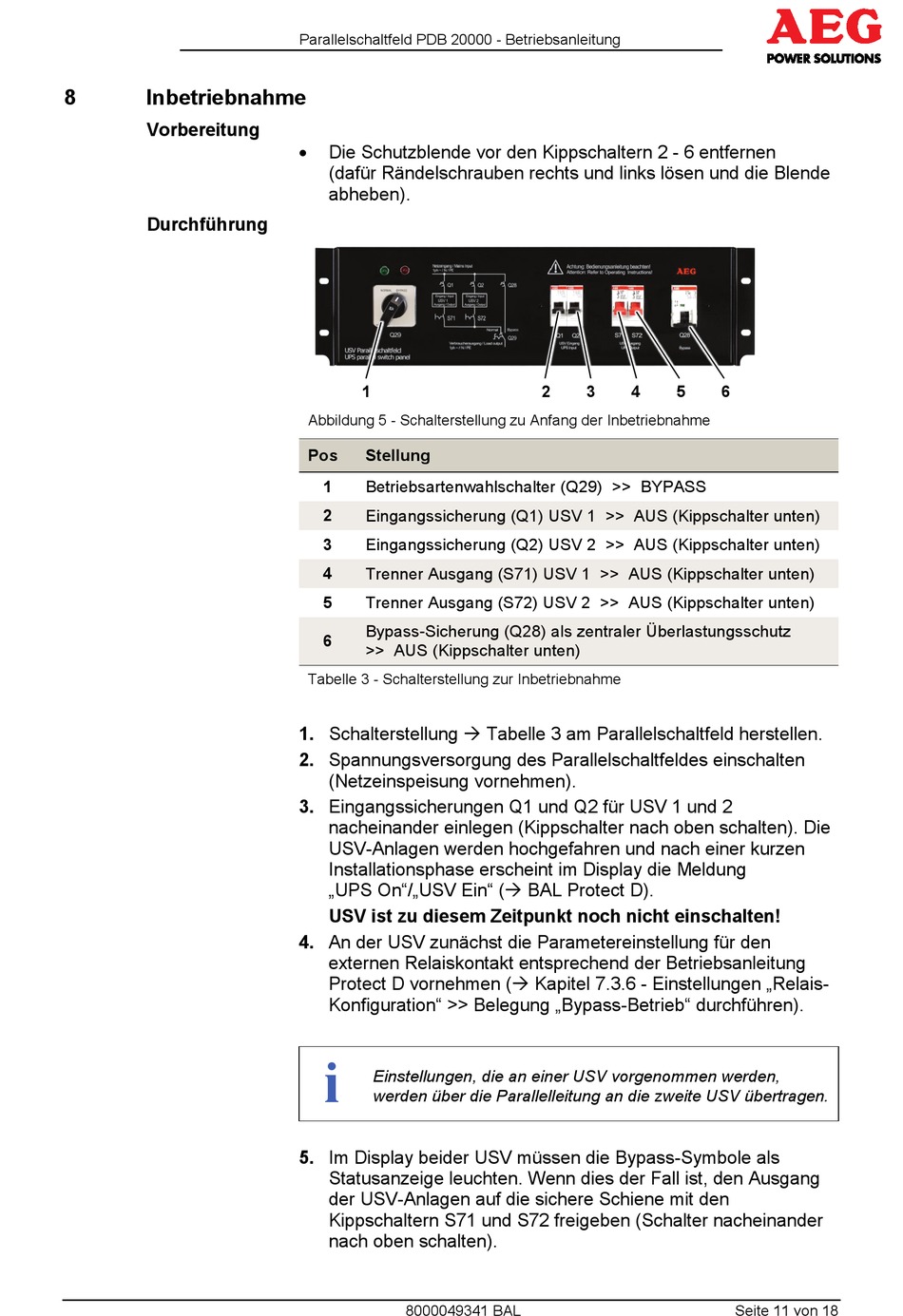

Abbildung 5 - Schalterstellung zu Anfang der Inbetriebnahme

Pos Stellung
1 Betriebsartenwahlschalter (Q29) >> BYPASS
2
Eingangssicherung (Q1) USV 1 >> AUS (Kippschalter unten)
3 Eingangssicherung (Q2) USV 2 >> AUS (Kippschalter unten)
4
Trenner Ausgang (S71) USV 1 >> AUS (Kippschalter unten)
5 Trenner Ausgang (S72) USV 2 >> AUS (Kippschalter unten)
Bypass-Sicherung (Q28) als zentraler Überlastungsschutz
6
>> AUS (Kippschalter unten)

Tabelle 3 - Schalterstellung zur Inbetriebnahme

1. Schalterstellung  Tabelle 3 am Parallelschaltfeld herstellen.
2. Spannungsversorgung des Parallelschaltfeldes einschalten
(Netzeinspeisung vornehmen).
3. Eingangssicherungen Q1 und Q2 für USV 1 und 2
nacheinander einlegen (Kippschalter nach oben schalten). Die
USV-Anlagen werden hochgefahren und nach einer kurzen
Installationsphase erscheint im Display die Meldung
„UPS On"/„USV Ein" ( BAL Protect D).
USV ist zu diesem Zeitpunkt noch nicht einschalten!
4. An der USV zunächst die Parametereinstellung für den
externen Relaiskontakt entsprechend der Betriebsanleitung
Protect D vornehmen ( Kapitel 7.3.6 - Einstellungen „Relais-
Konfiguration" >> Belegung „Bypass-Betrieb" durchführen).
i
Einstellungen, die an einer USV vorgenommen werden,
werden über die Parallelleitung an die zweite USV übertragen.
5. Im Display beider USV müssen die Bypass-Symbole als
Statusanzeige leuchten. Wenn dies der Fall ist, den Ausgang
der USV-Anlagen auf die sichere Schiene mit den
Kippschaltern S71 und S72 freigeben (Schalter nacheinander
nach oben schalten).
8000049341 BAL
2 3 4 5 6
Seite 11 von 18
