Inhaltszusammenfassung für Stega Grid 9000 3ph

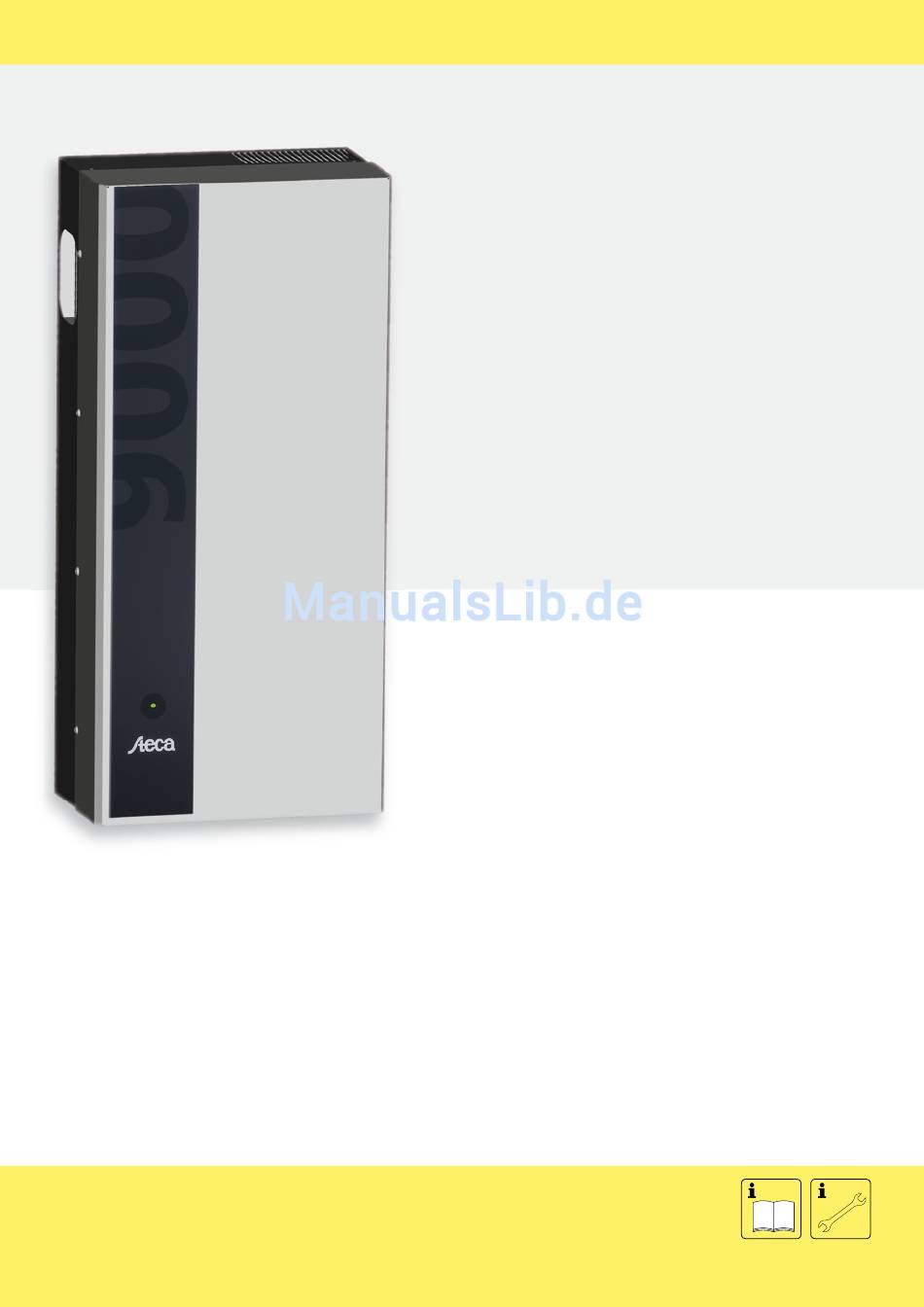

- Seite 1 PHOTOVOLTAIK - PHOTOVOLTAIC - PHOTOVOLTAIQUE - FOTOVOLTAICA Installations- und Bedienungsanleitung Installation and operating manual StecaGrid 9000 3ph DE/EN 73.187 | Z04 | 10.40...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheit ...................... 3 Einleitung ..................... 3 1 Zu dieser Anleitung ...................4 Gültigkeit ..................... 4 Adressaten ................... 4 Symbolerklärung .................. 4 2 Sicherheit ....................4 Bestimmungsgemäße Verwendung ............. 4 Nicht zulässige Verwendung ..............4 Gefahren bei Montage und Inbetriebnahme ........5 Hinweise zur Installation ..............5 Gefahren im Betrieb ................ -
Seite 3: Sicherheit
Sicherheit WARNUNG Lebensgefahr durch Stromschlag! Der Anschluss an das Stromnetz darf nur durch ausgebildetes Fachpersonal nach den Vorschriften des örtlichen Energieversorgungsunternehmens vorge- nommen werden. Einleitung Durch die Nutzung erneuerbarer Energieträger kann ein wesentlicher Beitrag zum Umweltschutz geleistet werden, indem die Belastung der Erdatmosphäre durch Kohlendioxyd (CO ) und andere schädliche Gase, die bei der Umwandlung fossiler Energieträger anfallen, verringert wird. -
Seite 4: Zu Dieser Anleitung
Zu dieser Anleitung 1.1 Gültigkeit Diese Anleitung beschreibt Installation, Inbetriebnahme, Funktion, Bedienung, Wartung und Demontage des Wechselrichters für netzgekoppelte Photovoltaik- anlagen. Für die Montage der übrigen Komponenten, z. B. der Photovoltaikmodule, der DC- bzw. AC-Verkabelung und weiterer Zubehörgeräte, sind die entsprechenden Montageanleitungen der jeweiligen Hersteller zu beachten. 1.2 Adressaten Installation, Inbetriebnahme, Bedienung, Wartung und Demontage des Wechsel- richters dürfen nur durch ausgebildetes Fachpersonal unter Beachtung der vor Ort... -
Seite 5: Gefahren Bei Montage Und Inbetriebnahme
2.3 Gefahren bei Montage und Inbetriebnahme Folgende Gefahren bestehen während Montage / Inbetriebnahme des Wechselrich- ters und im Betrieb (bei Montagefehlern): • Lebensgefahr durch Stromschlag (sowohl DC als auch AC), • Brandgefahr durch Kurzschluss, • Beeinträchtigte Feuersicherheit des Gebäudes durch fehlerhafte Leitungsfüh- rung, • Beschädigung des Wechselrichters und angeschlossener Geräte bzw. -
Seite 6: Technischer Aufbau Des Stecagrid 9000 3Ph
Technischer Aufbau des StecaGrid 9000 3ph 3.1 Allgemein Der StecaGrid 9000 3ph ist trafolos und besitzt somit keine galvanische Trennung. Plus- bzw. Minuseingang des Gerätes dürfen deshalb nicht mit Erdpotential ver- bunden werden. Der Wechselrichter wurde so konzipiert, dass er problemlos auch im Freien installiert werden kann (Schutzklasse IP54). Der StecaGrid 9000 3ph wird durch Mikrocontroller gesteuert. -
Seite 7: Installation
Installation WARNUNG Lebensgefahr durch Stromschlag! Der Anschluss des StecaGrid Wechselrichters an das Stromnetz darf nur durch qualifiziertes Fachpersonal entsprechend den Vorschriften der Norm IEC 60364 und den Vorschriften des örtlichen Energieversorgungsunternehmens vorge- nommen werden. Beim Arbeiten an der Solaranlage Wechselrichter von der Stromversorgung ... -
Seite 8: Montage
• Der Wechselrichter darf nicht in Ställen mit aktiver Tierhaltung installiert wer- den. (Gefährdung der Tiere bzw. Gefährdung des elektrischen Systems durch die Tiere und durch erhöhte Staubentwicklung, Kabelbeschädigungen durch Ammoniak, etc.) • Die LED muss sichtbar bleiben. • Die Umgebungstemperatur muss im Bereich von –0 °C bis +60 °C (besser +50 °C) bleiben. -
Seite 9: Anschließen (Ac) Des Wechselrichters
4.4 Anschließen (AC) des Wechselrichters WARNUNG Lebensgefahr durch Stromschlag! Beim Arbeiten an der Solaranlage den Wechselrichter von der AC-Stromver- sorgung trennen. DC-Schalter ausschalten. Sicherstellen, dass die Stromversorgung nicht unbeabsichtigt wieder ein- geschaltet werden kann. 1. Schalten Sie den DC-Schalter aus. ... -
Seite 10: Anschließen (Dc)
4.5 Anschließen (DC) WARNUNG Lebensgefahr durch Stromschlag! Beim Arbeiten an der Solaranlage den Wechselrichter von der AC-Stromversor- gung trennen. Der AC-Stecker ist nicht zum Trennen der Stromversorgung geeignet. DC-Schalter ausschalten. Sicherstellen, dass die Stromversorgung nicht unbeabsichtigt wieder einge- schaltet werden kann. ... -
Seite 11: Betrieb Des Stecagrid 9000 3Ph
gung trennen. DC-Schalter ausschalten. Sicherstellen, dass die Stromversorgung nicht unbeabsichtigt wieder einge- schaltet werden kann. Verbrennungsgefahr durch Lichtbogen! DC-Verbindung zwischen Solarmodulen und von den Solarmodulen zum Wech- selrichter nicht unterbrechen solange Strom fließt. VORSICHT Der StecaGrid 9000 3ph hat ein Gewicht von 42 kg. Die Demontage des Wechselrichters muss von Personen durchgeführt ... -
Seite 12: Technische Daten
Technische Daten StecaGrid 9000 3ph Eingangsdaten DC (PV-seitig) MPP-Spannung (U … U 350 V … 680 V mppmin mppmax Maximale Startspannung (U 830 V dcstart Maximal zulässige Eingangsspannung (U 830 V dcmax Minimale Eingangsspannung für Netzeinspeisung (U 350 V dcmin Nenneingangsspannung (U 600 V dc,r minimale Eingangsspannung für Nennleistung 350 V Maximal zulässiger Eingangsstrom (I... -
Seite 13: Arbeitsbereich Stecagrid 9000 3Ph
StecaGrid 9000 3ph Fehlerstromüberwachung In der Anlage muss gemäß DIN VDE 0100-410 zusätzlich ein allstromsensitver Fehlestromschutzschalter von Typ B verwendet werden. Einsatzbedingungen Einsatzgebiet klimatisiert in Innenräumen, nicht klimatisiert in Innenräumen, geschützt im Freien, nicht in salzhaltigem Klima (Meerklima) Umgebungstemperatur –0 °C … +60 °C Luftfeuchtigkeit 0 %…... -
Seite 14: Gewährleistungs- Und Garantiebestimmungen
Gewährleistungs- und Garantiebestimmungen Garantiebedingungen für Produkte der Steca Elektronik GmbH Material- oder Verarbeitungsfehler Die Garantie gilt nur für Material- und Verarbeitungsfehler, soweit diese auf man- gelhaftes fachmännisches Können seitens Steca zurückzuführen sind. Steca behält sich das Recht vor, nach eigenem Ermessen die defekten Produkte zu reparieren, anzupassen oder zu ersetzen. -
Seite 15: Kontakt Steca
Kontakt Steca Bei Reklamationen und Störungen bitten wir Sie, sich mit Ihrem lokalen Händler in Verbindung zu setzen, bei dem Sie das Produkt gekauft haben. Dieser wird Ihnen in allen Belangen weiterhelfen. Europa Steca Elektronik GmbH Mammostraße 1 D-87700 Memmingen Germany Telefon: +49 700 STECAGRID +49 (0) 700 7834743... -
Seite 16: Installation And Operating Manual
Index Safety ......................17 Introduction ....................17 1 About this manual ..................18 Applicability ..................18 Users of this manual ................18 Description of symbols ............... 18 2 Safety ......................18 Proper usage ..................18 Improper usage ................. 18 Dangers during assembly and commissioning ........19 Notes on installation ................ -
Seite 17: Safety
Safety WARNING Risk of death by electrocution! The unit may only be connected to the grid by qualified personnel in accord- ance with the regulations of the local power supply company. Introduction A significant contribution to environmental protection can be made by using re- newable energy sources as less carbon dioxide (CO ) is released into the Earth's atmosphere, as well as other harmful gases, during the burning of fossil fuels. -
Seite 18: About This Manual
About this manual 1.1 Applicability This manual describes the installation, commissioning, function, operation, main- tenance and dismantling of the inverter for grid-connected photovoltaic systems. When installing the remaining components, e.g. the photovoltaic modules, the DC or AC wiring and other accessories, be sure to observe the appropriate instal- lation instructions provided by each manufacturer. -
Seite 19: Dangers During Assembly And Commissioning
2.3 Dangers during assembly and commissioning The following dangers exist during installation / commissioning of the inverter and during operation (in case of installation errors): • risk of death by electrocution (both DC and AC), • risk of fire due to short-circuit, • damage to fire safety measures in the building due to incorrectly installed cables, •... -
Seite 20: Technical Design Of The Stecagrid 9000 3Ph
Technical design of the StecaGrid 9000 3ph 3.1 General information The StecaGrid 9000 3ph is transformerless and therefore not galvanically isolated. Positive and/or negative inputs of the device must therefore not be connected to an earth potential. The inverter was designed so that it can also be installed out- doors without problem (protection degree IP54). -
Seite 21: Installation
Installation WARNING Risk of death by electrocution! The StecaGrid inverter may only be connected to the grid by qualified personnel in accordance with the regulations of standard IEC 60364 and the regulations of the local power supply company. When working on the solar power system, disconnect the inverter from the ... - Seite 22 • The ambient temperature must remain in the range of –0 °C to +60 °C (+50 °C is better). • Direct exposure to sunlight should be avoided. If necessary, the equipment must be protected against direct sunlight by placing a special shield in front of and above the equipment.
-
Seite 23: Connecting The Inverter On The Ac Side
4.4 Connecting the inverter on the AC side WARNING Risk of death by electrocution! When working on the solar power system, disconnect the inverter from the AC power supply. Turn the DC switch to off. Make sure that the power supply cannot be unintentionally switched back on. ... -
Seite 24: Connection On The Dc Side
4.5 Connection on the DC side WARNING Risk of death by electrocution! When working on the solar power system, disconnect the inverter from the AC power supply. The AC connector should not be used to disconnect the power supply. Turn the DC switch to off. Make sure that the power supply cannot be unintentionally switched on. -
Seite 25: Deinstallation
4.9 Deinstallation WARNING Risk of death by electrocution! When working on the solar system, disconnect the inverter from the AC power supply. Turn the DC switch to off. Make sure that the power supply cannot be unintentionally switched back on. Danger of burns from arcing! Do not interrupt the DC connection between the solar modules and between ... -
Seite 26: Technical Data
Technical data StecaGrid 9000 3ph DC input data (PV side) MPP voltage (V … V 350 V … 680 V mppmin mppmax Maximum start voltage (V 830 V dcstart Maximum permissible input voltage (V 830 V dcmax Minimum input voltage for grid-feeding (V 350 V dcmin Rated input voltage (V 600 V dc,r Minimum input voltage for rated output... - Seite 27 StecaGrid 9000 3ph Equipment and design Degree of protection IP54 DC connection MultiContact MC4 (5 pairs), rated current A per input AC connection RST5i5 Wieland connector, mating connector included Dimensions (X x Y x Z) 400 x 847 x 5 mm Weight 4 kg Communication interface RS485 to Meteocontrol WEB‘log DC-switch...
-
Seite 28: Commercial And Legal Guarantee Conditions
Commercial and legal guarantee conditions Guarantee conditions for products from Steca Elektronik GmbH Defects in materials and workmanship The guarantee only applies to defects in materials and workmanship, insofar as these can be attributed to inadequate, professional ability on the part of Steca. Steca reserves the right at its own discretion to repair, adapt or replace the faulty products. -
Seite 29: Contact Steca
Contact Steca In the case of complaints or faults, please contact the local dealer from whom you purchased the product. They will help you with any issues you may have. Europe Steca Elektronik GmbH Mammostraße 1 87700 Memmingen Germany Telephone: +49 700 STECAGRID +49 (0) 700 7834743 (Workdays from 8:00 AM to 4:00 PM) Fax:... - Seite 30 73.187 | 10.40...
- Seite 31 73.187 | 10.40...
- Seite 32 732187...
