Lynx Studio Technology Hilo 2 Benutzerhandbuch

Vorschau ausblenden
Diese Anleitung herunterladen
Inhaltsverzeichnis
Reference Analog to Digital
Digital to Analog Converter System
Benutzerhandbuch
Lynx Studio Technology, Inc.
www.lynxstudio.com
support@lynxstudio.com
Updated: October 20, 2025
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Lynx Studio Technology Hilo 2

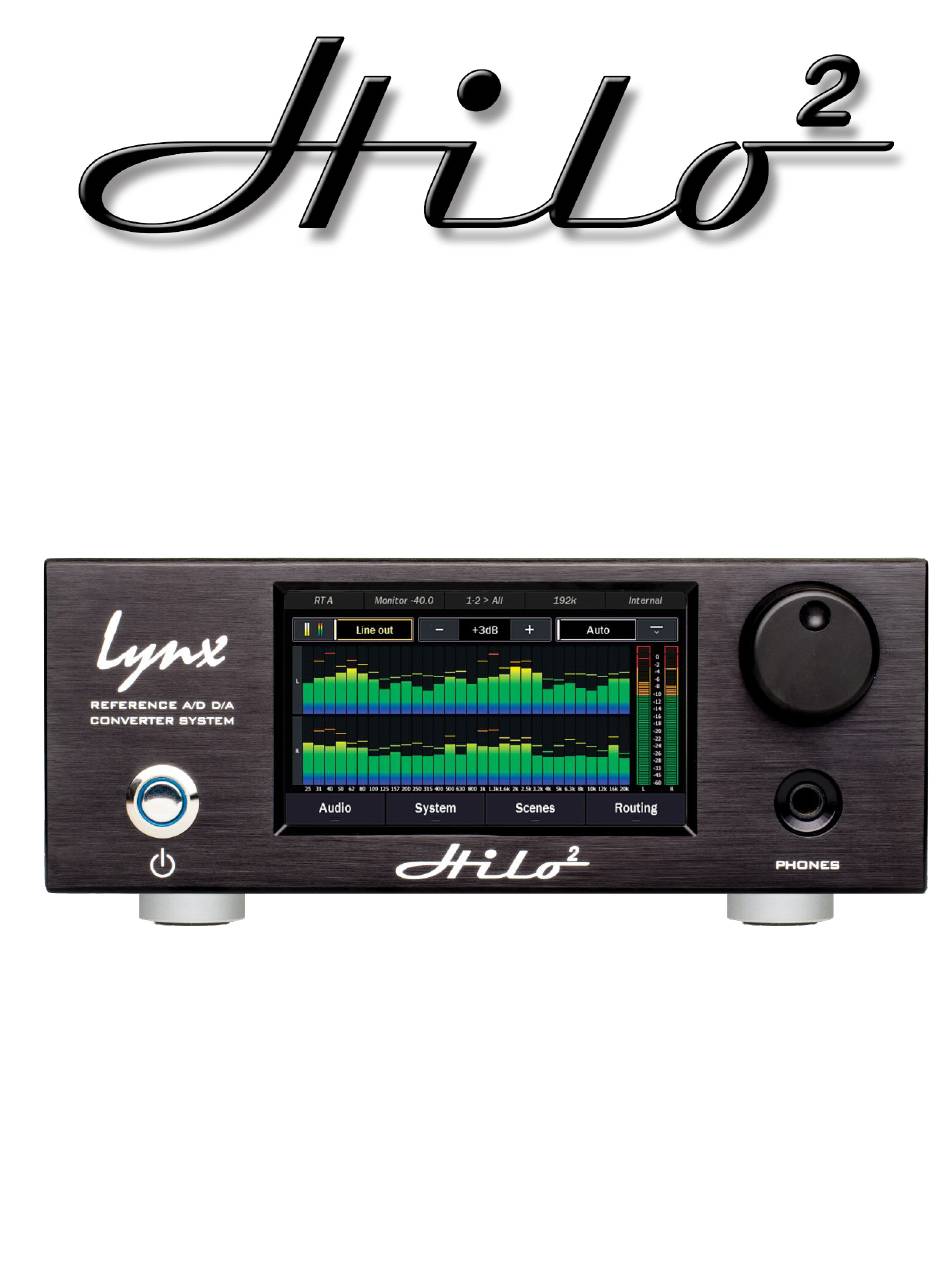

  • Seite 1 Reference Analog to Digital Digital to Analog Converter System Benutzerhandbuch Lynx Studio Technology, Inc. www.lynxstudio.com support@lynxstudio.com Updated: October 20, 2025...
  • Seite 2 Kaufdatum: _______________________________________________________ Name des Händlers:_______________________________________________________ Händler-Telefon:_______________________________________________________ Hilo Seriennummer:_______________________________________________________ LSlot Seriennummer:_______________________________________________________ Lynx Hilo 2 User Manual / Benutzerhandbuch Copyright © 1998-2024, Lynx Studio Technology Inc. Deutsche Fassung: Copyright © 2025, Digital Broadcast Systems GmbH...

  • Seite 3: Inhaltsverzeichnis

    1.5 Rackmontage.............................2 1.6 Betriebsanforderungen........................2 1.6.1 Anforderungen an die Audioumgebung........................2 1.6.2 Anforderungen an den Computer..........................2 1.7 Benutzung dieses Handbuchs......................3 1.8 Registrierung............................3 2 Erste Schritte mit Hilo 2 USB.........................4 2.1 Auspacken............................4 2.2 Einrichtung............................4 2.3 Kabelverbindungen..........................5 2.4 Ersteinrichtung...........................6 2.5 Computereinrichtung.........................6 2.5.1 Treiberinstallation für Windows 10/11.........................6 2.5.2 Hilo Treibergeräte –...
  • Seite 4 6.1 LT-DANTE Interface updaten......................44 7 Hilo Remote Control Software......................46 7.1 Hilo Remote für USB........................46 7.2 Hilo Remote für Thunderbolt......................46 7.3 Hilo Remote für Dante........................47 7.4 Hilo Remote für iPad........................47 7.5 Hilo Remote einsetzen........................47 7.5.1 Navigationsleiste................................ 47 7.5.2 Routing..................................50 7.5.3 Adapter Sektion................................. 56 7.5.4 Hilo Remote Bedienung per Tastatur/Maus.......................57 7.5.5 Verwendung von Hilo Remote von einem über WLAN oder WiFi verbundenen Computer aus........57 7.5.6 Systemvoraussetzungen.............................57...

  • Seite 5: Einführung

    1 Einführung Vielen Dank, dass Sie sich für Lynx Hilo 2 für Ihre Audioanforderungen entschieden haben. Der Hilo 2 baut auf dem stolzen Erbe des ursprünglichen Lynx Hilo auf und erreicht die nächste Stufe an Leistung und Funktionen und macht ihn zu einem Klassiker der präzisen und detaillierten Audioaufnahme und -wiedergabe.

  • Seite 6: Rackmontage

    Hilo 2 ist mit einem hochmodernen Universalnetzteil ausgestattet. Das Netzteil erkennt automatisch die Spannung von 100 V bis 240 V und stellt sich entsprechend ein. Eine manuelle Spannungsanpassung ist nicht erforderlich. Rackmontage Hilo 2 kann mit Hilfe einer optionalen, von Lynx Studio Technology erhältlichen, Rackwanne in Standard Studiogeräte-Racks eingebaut werden.

  • Seite 7: Benutzung Dieses Handbuchs

     Text in Anführungszeichen bezeichnet einen Parameterauswahlwert oder eine Menüoption (z. B. "EXT").  Ausdrücke wie z.B.: Start > Programme > Lynx Studio Technology verwenden das Größer-als-Symbol (">"), um mehrere Menüoptionen oder Mausauswahlen innerhalb eines Software-Steuerkontexts anzuzeigen. Registrierung Lynx ist bestrebt, Ihnen den bestmöglichen Service zu bieten. Damit wir Sie besser bedienen können, registrieren Sie bitte Ihren Hilo 2.

  • Seite 8: Erste Schritte Mit Hilo 2 Usb

    2 Erste Schritte mit Hilo 2 USB Hilo 2 wurde so konzipiert, dass er so einfach zu bedienen ist, dass dieser Teil des Handbuchs kaum notwendig wäre. Es ist jedoch schneller, die Funktionsweise des Geräts in einem Rutsch zu erlernen, als wertvolle Minuten damit zu verbringen, Dinge durch wahlloses Drücken von Tasten herauszufinden.

  • Seite 9: Kabelverbindungen

    Kabelverbindungen Hilo 2 verfügt über eine Vielzahl von I/O Typen, die sich für alle Audiogeräte eignen, die Sie integrieren möchten: USB Port Die Kabelverbindungen können je nach System variieren. Verwenden Sie das mitgelieferte USB-Kabel oder ein gleichwertiges Kabel, um Hilo an einen Computer mit USB 2.0 anzuschließen. Wenn Sie ein Kabel eines Drittanbieters verwenden, stellen Sie sicher, dass es USB 2.0-kompatibel und maximal 5 Meter lang ist.

  • Seite 10: Ersteinrichtung

     Bitte beachten Sie: Für macOS oder iOS ist keine Treiberinstallation erforderlich, nur für Windows. 2.5.1 Treiberinstallation für Windows 10/11 Schalten Sie Hilo 2 ein, während das USB-Kabel nicht angeschlossen ist. Der Hilo-Treiber sollte installiert werden, bevor Sie das Kabel anschließen. Laden Sie den neuesten Treiber von der Lynx Studio Technology Webseite herunter.

  • Seite 11: Hilo Treibergeräte - Windows Betriebssysteme

    Das Hilo USB Control Panel bietet Zugang zu den Puffereinstellungen, sowohl einen Streaming Mode für WDM und ASIO, als auch eine ASIO Puffergrößenkontrolle. Dieses Kontrollfeld kann entweder über die ASIO-Kontrolleinstellungen der meisten Audioanwendungen oder über "Start > Alle Programme > Lynx Studio Technology > "Hilo USB Control Panel" aufgerufen werden. Es gibt drei Registerkarten im Hilo USB Control Panel:...

  • Seite 12: Installation Für Macos

    Die Seite STATUS zeigt einfach das "USB-Audiogerät" (in diesem Fall Lynx Hilo) und die aktuelle "Samplerate" an. Die Samplerate kann hier nicht geändert werden, sie ist nur eine Informationsanzeige. Auf der Seite BUFFER SETTINGS steuern die USB-Streaming- und ASIO- Puffer-Parameter die Größe der Audiopakete, die zur Übertragung von Audiodaten an die LT-USB Hardware verwendet werden.

  • Seite 13: Installation Für Ipad

    2.5.3.1 macOS Audio Anwendungen Hilo kann als Wiedergabegerät für die meisten gängigen Multimedia-, Heimkino- und Pro-Audio-Anwendungen verwendet werden. Einige dieser Anwendungen erlauben die Auswahl von bestimmten Wiedergabegeräten. In diesen Fällen kann ein Lynx Hilo Ausgabegerät aus dem entsprechenden Geräteauswahlmenü ausgewählt werden. In Fällen, in denen die Wiedergabesoftware keinen Zugang zur Auswahl der Ausgänge bietet, werden die Standardausgangsgeräte des Betriebssystems verwendet.

  • Seite 14: Erste Schritte Mit Hilo 2 Tb3

    3 Erste Schritte mit Hilo 2 TB3 Hilo 2 wurde so konzipiert, dass er so einfach zu bedienen ist, dass dieser Teil des Handbuchs kaum notwendig wäre. Es ist jedoch schneller, die Funktionsweise des Geräts in einem Rutsch zu erlernen, als wertvolle Minuten damit zu verbringen, Dinge durch wahlloses Drücken von Tasten herauszufinden.

  • Seite 15: Kabelverbindungen

    Verwendung eines akkubetriebenen Notebooks die angeschlossenen TB3-Geräte den Akku des Notebooks aufladen müssen. Ein per Netzspannung betriebenes Gerät wie der Hilo 2 ist dazu nicht in der Lage, daher muss in diesem Fall entweder ein 12-Volt-Netzteil an den 12-Volt-Gleichstromanschluss des Hilo angeschlossen oder das Notebook per Netzteil betrieben werden.

  • Seite 16: Ersteinrichtung

    Wenn Sie Hilo mit einem Mac- oder PC-Computer verwenden, befolgen Sie die nachstehende Installationsprozedur. Computereinrichtung Lynx-Treiber und Firmware-Updates werden regelmäßig aktualisiert. Die aktuellsten Versionen können ganz einfach von der Lynx- Website heruntergeladen werden: www.lynxstudio.com > Downloads > Hilo 2 > Drivers. 3.5.1 Treiberinstallation für Windows 10/11 Schalten Sie den Hilo ein und verbinden Sie ihn über ein Thunderbolt-Kabel mit dem Computer.
  • Seite 17 Akzeptieren Sie die Lizenzvereinbarung, indem Sie auf „Accept“ klicken. Das Installationsprogramm extrahiert die erforderlichen Dateien in das Verzeichnis C:\Lynx. Klicken Sie in diesem Fenster auf „Extract“. Wenn Sie gefragt werden, ob das Programm Änderungen am Computer vornehmen darf, wählen Sie „Yes“. Als Nächstes wird das Dialogfeld zur Treiberinstallation angezeigt.

  • Seite 18: Hilo Treibergeräte - Windows Betriebssysteme

    13. Der Hilo TB ist einsatzbereit, ein Neustart ist nicht erforderlich. HINWEIS: Bei der Treiberinstallation werden sowohl der Windows-Treiber als auch die Hilo Remote Control Software installiert. Die Hilo Remote Control Software wird in der Programmgruppe „Lynx Studio Technology“ installiert. 3.5.2 Hilo Treibergeräte –...
  • Seite 19 Über das Lynx ASIO Control Panel können die ASIO-Puffergröße und die Systemlatenz bequem innerhalb der Audio- Softwareanwendung eingestellt werden. Die folgenden Parameter können über das Lynx ASIO-Kontrollfeld geändert werden: Buffer Size: Ermöglicht die Einstellung der Größe des ASIO-Puffers in Samples. Die Puffergröße ist der wichtigste Faktor für die Latenz, die dem Benutzer bei der Verwendung des Hilo TB3 begegnet.

  • Seite 20: Installation Für Macos

    3.5.3 Installation für macOS Es gibt zwei Treiber-Sets für macOS, die gleichzeitig verfügbar sind. Der Treiber der Version 2 verwendet das neue Audio Driver Kit- Modell, während der Treiber der Version 1 das ältere Modell verwendet. Wir empfehlen Benutzern von Apple Silicon Prozessoren (M1, M2, M3…) die Verwendung des Treibers der Version 2 und Benutzern von Intel-basierten Computern die Verwendung des Treibers der Version 1.
  • Seite 21 Klicken Sie auf „Installieren“ für die Standardinstallation auf Macintosh HD. Geben Sie Ihr Passwort ein, wenn Sie dazu aufgefordert werden. Klicken Sie auf „OK“, damit das Installationsprogramm auf die Dateien im Ordner „Downloads“ zugreifen kann. 10. Klicken Sie ebenfalls auf „OK“, um dem Finder Zugriff zu gewähren. 11.
  • Seite 22 14. Möglicherweise werden zwei Benachrichtigungen angezeigt, dass die Installation erfolgreich war und Sie können das Installationsprogramm schließen. 15. Sie werden gefragt, ob Sie das Installationsprogramm in den Papierkorb verschieben möchten. Im Allgemeinen ist es am besten, „Behalten“ auszuwählen. Ein Neustart ist nicht erforderlich, der Hilo TB3 ist nun einsatzbereit. HINWEIS: Bei der Installation unter macOS werden sowohl der Core Audio-Treiber als auch die Hilo Remote Software installiert.
  • Seite 23 Klicken Sie im Standardinstallationsfenster auf „Installieren“. Geben Sie das Passwort ein und klicken Sie auf „Installieren“. Klicken Sie auf „OK“, um den Zugriff auf den Ordner „Downloads“ zuzulassen. Die Meldung „Systemerweiterung blockiert“ wird angezeigt. Es ist UNBEDINGT ERFORDERLICH, hier auf „Systemeinstellungen öffnen“...

  • Seite 24: Einstellen Der Latenz Durch Änderung Der Puffergröße

    In Fällen, in denen die Wiedergabesoftware keinen Zugriff auf die Ausgangsauswahl bietet, werden die Standardausgabegeräte des Betriebssystems verwendet. Unter macOS kann das Standard- Audioausgabegerät unter „Programme“ > „Dienstprogramme“ > „Audio-MIDI-Konfiguration“ festgelegt werden. Wenn Lynx Hilo als Audioausgabegerät ausgewählt ist, sind standardmäßig die Kanäle 1 und 2 aktiv.

  • Seite 25: Erste Schritte Mit Hilo 2 Dante

    4 Erste Schritte mit Hilo 2 DANTE Hilo 2 wurde so konzipiert, dass es so einfach zu bedienen ist, dass dieser Teil des Handbuchs kaum notwendig wäre. Es ist jedoch schneller, die Funktionsweise des Geräts in einem Rutsch zu erlernen, als wertvolle Minuten damit zu verbringen, Dinge durch wahlloses Drücken von Tasten herauszufinden.

  • Seite 26: Kabelverbindungen

    Kabelverbindungen Hilo 2 verfügt über eine Vielzahl von I/O Typen, die sich für alle Audiogeräte eignen, die Sie integrieren möchten: DANTE Ports Verwenden Sie CAT5e oder CAT6 Ethernet-Kabel. Mit hochwertigen Kabeln sind Kabellängen von bis zu 100 m möglich. Dante- Geräte können Punkt-zu-Punkt verbunden werden, aber wenn mehr als zwei Geräte an einem Netzwerk beteiligt sind, wird empfohlen,...

  • Seite 27: Ersteinrichtung

    Zusätzlich zu den Buchsen auf der Rückseite gibt es einen weiteren Kabelanschluss auf der Vorderseite des Hilo. Die PHONES- Buchse ist ein standardmäßiger 6,3 mm Stereo Klinkenanschluss und kann alle verfügbaren Stereokopfhörer ansteuern. Ersteinrichtung Es ist wichtig, Hilo in der richtigen Reihenfolge einzurichten, um Schäden am Lautsprecher zu vermeiden. Befolgen Sie diese Schritte, um die besten Ergebnisse zu erzielen: ...

  • Seite 28: Dante Virtual Soundcard

    ohne dass dafür Treiber oder Dienstprogramme installiert werden müssen. Wenn Hilo mit dem System verbunden ist, wird es in Dante Controller als LT-DANTE angezeigt (dies kann auf der Seite „Device Config“ (Gerätekonfiguration) von DCS leicht geändert werden). Hier können sowohl komplexe Systeme mit Dutzenden von Geräten in mehreren Räumen als auch einfache Heimaufnahmesysteme verwaltet werden.

  • Seite 29: Hilo Bedienen

    Das Herzstück des Hilo-Systems ist der Touchscreen mit einer Auflösung von 480 x 272 Pixeln. Hier werden Einstellungen, Routing, Lautstärkeregelung und Pegelanzeigen angezeigt und verwaltet. Der Bildschirm des Hilo 2 unterscheidet sich vom ursprünglichen Hilo dadurch, dass er auf Kapazität, also die natürliche elektrische Ladung Ihrer Finger reagiert und nicht auf Druck. Dadurch ist er sehr reaktionsschnell und verhält sich ähnlich wie der Bildschirm eines modernen Smartphones.

  • Seite 30: Ändern Der Anzeigenseite

    Ändern der Anzeigenseite Um den Anzeigetyp zu ändern, drücken Sie einfach auf eine beliebige Stelle in der aktiven Anzeige und wählen Sie eine der vier Anzeigeoptionen: Analog VU Horizontal All I/O 5.2.1 Die Anzeigen im Detail Sehen wir uns jede Anzeige im Detail an: 5.2.1.1 Analog VU Das AnalogVUMeter wurde entwickelt, um so genau wie...
  • Seite 31 Um die Anzeigenquelle auszuwählen, drücken Sie die Taste „Source Select“ unterhalb der Anzeigen und wählen Sie die gewünschte Quelle aus. Inaktive Quellen werden ausgegraut angezeigt. Die Anzeige hat einen variablen Bereich von 0 VU = -3 dBFS bis -30 dBFS. Dies ist nützlich, damit die Anzeige für eine Vielzahl von Quellmaterialpegeln ein relevantes Verhalten zeigt.

  • Seite 32: Navigation

    5.2.1.4 All I/O Die Seite „All I/O Meter“ bietet einen Gesamtüberblick über alle aktiven Eingänge und Ausgänge, die Audio von mindestens einer Quelle empfangen. Der ADAT-I/O wird ausgegraut, wenn der ADAT-I/O nicht aktiv ist. Navigation Am unteren Rand des Hilo Bildschirms werden vier Navigationsziele angezeigt. Diese ermöglichen einen sehr schnellen Zugriff auf alle Parameter oder Funktionen, die geändert werden sollen.

  • Seite 33: Digital In Status

    Bei einem Hilo USB muss das USB-Kabel von der Rückseite des Hilo entfernt werden, bevor eine neue Sync-Quelle ausgewählt werden kann. Hinweis: Hilo 2 verwendet die proprietäre SynchroLock 2™ Technologie von Lynx für alle externen Sync-Quellen, sodass selbst ungenaue oder jitterbehaftete Taktquellen vom Mastering-tauglichen Hilo 2 Quarzoszillator profitieren. Die SynchroLock 2 Technologie ist eine sehr effektive Form der Jitter-Reduzierung für digitale Signale.

  • Seite 34: Digital In Source

    5.3.1.4 Digital In Source Hilo bietet die Wahl zwischen AES oder S/PDIF als digitale Eingangsquelle. Bei S/PDIF haben Sie die Wahl zwischen koaxialen oder optischen Eingängen. Bevor Sie diese Taste drücken, zeigt sie die aktuelle Auswahl an. Nach dem Drücken der Taste können Sie zwischen folgenden Optionen wählen: AES, S/PDIF Coax oder S/PDIF Opt.

  • Seite 35: System

    5.3.1.7 Optical Out Mode Die optischen Ein- und Ausgänge von Hilo können entweder für den Stereo S/PDIF-Betrieb oder für 8-Kanal ADAT-Betrieb (bei kHz) verwendet werden. Hilo unterstützt auch das S/MUX-Protokoll für den ADAT Lightpipe-Betrieb bei höheren Abtastraten. Die ADAT Anschlüsse Ausgang auf der rechten unterstützen 4 Kanäle bei Abtastraten von 88,2 Seite.

  • Seite 36: Rotary Control Settings / Drehgeber Einstellungen

    Durch Drücken des Drehgebers können Sie zwischen den verfügbaren Optionen wechseln. Zusätzlich zu den physischen Ein- und Ausgängen verfügt Hilo 2 über eine Lautstärkeregelung für zwei Gruppenausgänge, A und B. Damit lassen sich die Pegel für benutzerdefinierte Ausgangsgruppen mit einem einzigen Regler steuern. Diese Funktion ist besonders nützlich, um verschiedene Lautsprecherpaare zu vergleichen oder gekoppelte Ausgänge anzupassen, ohne den Pegel der Ausgänge zu...
  • Seite 37 Min Ph Minimum Phase Lin Ph Fast Apo Linear Phase Fast Roll-off Apodizing Lin Ph Fast Linear Phase Fast Roll-off (Hilo 2 default) Lin Ph Fast LR Linear Phase Fast Roll-off Low Ripple Lin Ph Slow Linear Phase Slow Roll-off...
  • Seite 38 Frequency Response Die folgenden Diagramme zeigen den Frequenzgang, der an den Line-Ausgängen von Hilo 2 für die verschiedenen Filtertypen gemessen wurde. Die Unterschiede zwischen den Line-Eingangsfiltertypen sind ähnlich. 5.3.2.5.1 About Hilo Auf der “About” Seite finden Sie Informationen zur Version und zum Betrieb von Hilo.

  • Seite 39: Scenes

    Durch Klicken auf die Schaltfläche wird Hilo zwischen dem 16-Kanal Modus (maximal 96 kHz) und dem 8-Kanal Modus (192 kHz) umgeschaltet. Sie sollten diesen Modus nicht ändern, während eine Audioanwendung Hilo nutzt. Diese Funktion setzt LT-USB zurück und alle Audioausgaben werden gestoppt. Wenn Sie die Schaltfläche drücken, wird dieser Warnbildschirm angezeigt: Sobald Ihre Audioanwendung geschlossen ist, können Sie auf die Schaltfläche „Ja“...
  • Seite 40 Zusätzlich zu Play 1+2, die an alle Ausgänge gesendet werden, werden die anderen Wiedergabegeräte an bestimmte Ausgänge gesendet. Auf diese Weise können Sie Signale an einen bestimmten Ausgang senden und nicht an die anderen. Wenn Sie beispielsweise die Wiedergabe an Play 5+6 weiterleiten, hören Sie den Ton über die Kopfhörer, aber nicht über den Line-Ausgang oder den Monitor-Ausgang.

  • Seite 41: Routing

    5.3.3.2 User Scenes Die Werksszenen von Hilo wurden so konzipiert, dass sie die Bedürfnisse der meisten Benutzer abdecken. Aber natürlich sollte ein so flexibles Produkt auch ungewöhnlichen Anforderungen gerecht werden und das Abrufen von Einstellungen wie Sync Source, Trim Pegeln usw. ermöglichen. Hier kommen die Benutzerszenen ins Spiel. Benutzerszenen können ausgehend von der Werksvoreinstellung gestartet werden, die den Vorstellungen des Benutzers am nächsten kommt oder indem man von Grund auf neu beginnt und die Parameter über die Routing- und Einstellungsseiten einstellt.
  • Seite 42 Wie Sie sehen, ist der Bildschirm in Eingangsquellen auf der linken Seite und Ausgänge auf der rechten Seite unterteilt. Hier sehen wir, welche Eingangsquellen dem angezeigten Ausgang zugewiesen sind. Wir schalten nicht die Eingänge ein und aus, sondern die Verbindung zwischen einem Eingang und einem Ausgang. Stellen Sie sich das wie Patchkabel vor. Auch die Pegel können hier verwaltet werden, sowohl die Ausgangspegel als auch die Pegel der Monitorquellen.
  • Seite 43 Signalpegel des Eingangs insgesamt hat, sondern nur auf den Pegel des Signals, das an den aktiven Ausgang weitergeleitet wird. Wenn Sie beispielsweise in der Abbildung den Fader abschwächen, wird der Signalpegel vom Digital-Eingang zum Monitor-Ausgang reduziert. Dies hat keine Auswirkungen auf den Digital-Eingang, der an andere Ausgänge weitergeleitet wird, beispielsweise den Line-Ausgang.
  • Seite 44  Diese Schaltflächen zeigen die ADAT-Ausgänge an. Sie sind im deaktivierten Zustand abgebildet. ADAT-Ausgänge stehen nur dann für das Routing zur Verfügung, wenn der Modus „Optical Out“ unter „Settings > Audio“ auf „ADAT“ eingestellt ist. Wenn ADAT für den optischen Ausgang ausgewählt ist, wird S/PDIF Optical als Ausgangsauswahl deaktiviert. Für die Verwendung von ADAT mit einem Hilo USB muss dieser unter „System >...
  • Seite 45 Der Toningenieur möchte den Gitarrenpart in der Mitte des Stereofeldes hören und nicht ganz links, also klicken wir auf die Schaltfläche MONITORING MODE und wählen „Left“ – da das Signal vom linken Line-Eingang kommt. Jetzt klingt die Gitarre so, als wäre sie in der Mitte gepannt. Der Gitarrenpegel ist im Vergleich zum Mix etwas zu laut.

  • Seite 46: Status Anzeige

    DSD Support Der Hilo 2 unterstützt die Wiedergabe von DSD Quellen. Damit kann der Hilo über USB, AES-3 oder S/PDIF empfangene DSD Audiodateien wiedergeben. Der Hilo 2 unterstützt den DoP V1.1 Standard, eine Methode zur Übertragung von DSD Audio über einen PCM-Stream.

  • Seite 47: Firmware Updates

    Besuchen Sie www.lynxstudio.com und klicken auf Downloads > Hilo 2 > Firmware. Laden Sie den für Ihr Betriebssystem geeigneten Firmware-Updater herunter. Lynx verwendet einen universellen Firmware Updater, sodass mit einer einzigen Firmware Update Software die Firmware der meisten Lynx-Produkte programmiert werden kann.

  • Seite 48: Lt-Dante Interface Updaten

    Die LSlot-Erweiterungskarte (LT-TB3 Firmware oder LT-DANTE FPGA Firmware) wird ebenfalls mit dem oben beschriebenen Verfahren programmiert. Nach erfolgreicher Programmierung einer Erweiterungskarte müssen Sie Hilo 2 ebenfalls ausschalten. LT-DANTE Interface updaten Die LT-DANTE Karte verfügt über zwei Firmware-Sätze. Der erste ist die FPGA Firmware, die mittels des Lynx Firmware Updaters aktualisiert werden kann (siehe oben).
  • Seite 49 3. Bestätigen Sie die “I understand…” Box und klicken Sie dann auf die “UPDATE NOW” Taste: 4. Warten Sie bis der Updatevorgang abgeschlossen ist: 5. Klicken Sie auf die “REBOOT REQUIRED” Box und klicken dann auf die “REBOOT SELECTED DEVICES” Taste: Die Firmware auf dem LT-DANTE Brooklyn II oder Brooklyn 3 Board wurde aktualisiert.

  • Seite 50: Hilo Remote Control Software

    Hilo Remote wird automatisch mit dem Windows Hilo USB-Treiber installiert. Darüber hinaus kann die neueste Version jederzeit von der Lynx Studio Website heruntergeladen werden: Downloads > Hilo 2 > Apps. Wenn Sie eine aktualisierte Version von Hilo Remote herunterladen, überprüfen Sie vor der Installation der Software die angegebenen Systemanforderungen. In einigen Fällen ist möglicherweise eine bestimmte Version der Hilo Firmware erforderlich, damit die Software ordnungsgemäß...

  • Seite 51: Hilo Remote Für Dante

    Hilo Remote für Dante Hilo Remote für Windows oder macOS kann von der Lynx Website heruntergeladen werden: Downloads > Hilo 2 > Apps. Wenn Sie Hilo Remote herunterladen, überprüfen Sie bitte die angegebenen Systemanforderungen, bevor Sie die Software installieren. In einigen Fällen ist möglicherweise eine bestimmte Version der Hilo Firmware erforderlich, damit die Software ordnungsgemäß...
  • Seite 52 Benutzer zur Lautstärkeregelung zwischen beiden umschalten kann. ADC Filter Type: Eine neue Funktion des Hilo 2. Hier kann der Benutzer lineare und minimalphasige Filter für die Line-Eingänge auswählen. Dieses leistungsstarke Tool ermöglicht subtile Farbveränderungen. Einige Filter ermöglichen eine schärfere Transienten- ansprache, andere eine allmählichere Freigabe für den Tiefpassfilter usw.
  • Seite 53 About: Diese Option zeigt folgende Informationen zu Hilo, Treiber und Firmware an:  Hilo 2 Remote Version und Build Date.  Mixer/Driver Version: Zeigt die aktuelle Mixer-Version und die Build- Nummer an (nur Windows USB Modell oder Mac/Windows TB Modell) ...

  • Seite 54: Routing

    Die RTA Anzeige kann mit den folgenden Steuerelementen angepasst werden: Verstärken oder abschwäch- Die Spitzenwertspeicherung Die Einstellung „Meter Decay Mit den Quellenauswahl- en des Programmmaterials kann auf „Auto“ oder Rate“ steuert, wie schnell die Tasten kann der RTA für in 3-dB-Schritten, um den „Manual“...
  • Seite 55 Die obere Reihe der Fader ist für die Eingänge vorgesehen. Dabei handelt es sich um die physischen Eingänge „Line In“ und „Digital In“ auf der linken Seite und die Wiedergabestreams vom Computer auf der rechten Seite (auch diese sind nur sichtbar, wenn „LSlot“ in der Navigationsleiste ausgewählt ist).
  • Seite 56 Die Kanalzüge „Monitor Out“ und „Phones“ verfügen über eine zusätzliche Schaltfläche, genau wie auf dem Routing Bildschirm des Hilo (siehe Abschnitt 5.3.4: Routing). Für diese beiden Ausgänge können Sie sowohl den digitalen als auch den analogen Ausgangs- pegel steuern. Durch Klicken auf die Schaltfläche unter dem Fader können Sie zwischen der analogen und der digitalen Pegel- steuerung umschalten.
  • Seite 57 Schaltfläche wird dieser Ausgang für die ihm zuzuweisenden Quellen „ausgewählt”. Wenn er ausgewählt ist, ist die Ausgangs- Beschriftungsschaltfläche grün. In diesem Zustand können Quellen aus den Bereichen „Aufnahme” oder „Wiedergabe” aus der Stummschaltung genommen und somit für die Übertragung an den „ausgewählten” Ausgang eingestellt werden. Im Standardzustand des Mischpults sind jedem Ausgang ein oder mehrere LSlot-Wiedergabegeräte zugewiesen.
  • Seite 58 Die FADER dienen dazu, das Signal des Eingangs während der Hardware-Überwachung abzuschwächen. Wenn Sie beispielsweise ein Signal von LINE IN Left über MONITOR OUT routen und das Eingangssignal im Vergleich zum Rest des Mixes zu laut ist, würden Sie den Fader unter LINE IN Left herunterfahren, um dies zu korrigieren. Der für LINE IN Left aufgezeichnete Signalpegel ändert sich dadurch nicht, aber der Pegel an den Ausgängen, über die Sie die Performance überwachen, wird leiser.
  • Seite 59 In diesem Beispiel werden vier Stereo-Stems von der DAW an den PHONES Ausgang gesendet. Der PHONES Pegel wird um 34 dB gedämpft. Die Stems haben ebenfalls unterschiedliche Pegel: Play 1+2 wird um 18 dB gedämpft, Play 5+6 um 11 dB, während Play 3+4 und 7+8 auf Unity-Pegel eingestellt sind.

  • Seite 60: Adapter Sektion

    Takteingängen und zur Bereitstellung eines stabilen Takts für alle digitalen Signale, die durch den Hilo geleitet werden. Der SynchroLock Bereich zeigt den aktuellen Status von SynchroLock auf dem Hilo 2 und die Lockstufen von SynchroLock an: Working: In diesem Zustand analysiert SynchroLock das Eingangstaktsignal und nimmt Anpassungen an Frequenz und Phase vor.

  • Seite 61: Hilo Remote Bedienung Per Tastatur/Maus

    Die Hilo Remote Control Software kann unter macOS 10.13 oder höher, auf einem Windows-PC mit Windows 10 oder höher oder auf einem iPad mit iPadOS 9 oder höher installiert werden. Hilo Remote kann unter lynxstudio.com > Downloads > Hilo 2 > Apps heruntergeladen werden.

  • Seite 62: Ersteinrichtung

    Netzwerkrouter verbunden sein (ein direktes Ethernet-Kabel bietet die beste Leistung). Der Zielcomputer/das Ziel-Tablet, auf dem Hilo Remote ausgeführt wird, muss ebenfalls entweder über ein Ethernet-Kabel oder über WLAN mit Ihrem Netzwerkrouter verbunden sein. Bitte beachten Sie, dass LynxRedirector nicht über ein Dante-Netzwerk funktioniert, da Hilo Remote direkt über Dante mit dem Hilo kommunizieren kann.

  • Seite 63: Häufig Gestellte Fragen (Faq)

    7.5.8 Häufig gestellte Fragen (FAQ) Q) Nachdem ich mich mit dem Host-Computer verbunden habe, zeigt mein Hilo Remote weiterhin „getrennt“ an. Warum? A) Hilo Remote wird nach einer Zeitüberschreitung die Verbindung zu LynxRedirector trennen, wenn es 3 Sekunden lang keine Nachricht von Hilo erhält.
  • Seite 64 Seite 60...

  • Seite 65: Support

    Zeit verfügbar, außer an Feiertagen in den Vereinigten Staaten. Registrierung Ihres Hilo Lynx ist bestrebt, Ihnen den bestmöglichen Service zu bieten. Damit wir Ihnen einen noch besseren Service bieten können, registrieren Sie bitte Ihren Hilo 2. Registrieren Sie sich im Internet unter: https://www.lynxstudio.com/register/ Rücksendebedingungen...

  • Seite 66: Anhänge

    9 Anhänge Verbindungsmethoden Hilo klingt nicht nur großartig, er ist auch beeindruckend vielseitig. Es gibt eine Reihe von Möglichkeiten, Hilo in einer Vielzahl von Kontexten einzusetzen. 9.1.1 USB 2.0 Eine einzige USB-Kabelverbindung zu einem Mac- oder Windows-Computer, verwendet die Lynx LT-USB Karte. 9.1.2 Thunderbolt Dies ermöglicht eine schnelle Verbindung mit einem einzigen Kabel zu den neuesten Mac- und PC-Computern mit Thunderbolt-...

  • Seite 67: Xlr Anschlussverkabelung Und Adapter

    XLR Anschlussverkabelung und Adapter In diesem Abschnitt wird die richtige Verkabelung von Kabeln beschrieben, die zur Adaption der analogen Audio Anschlüsse über XLR am Hilo verwendet werden können. 9.3.1 Symmetrische Verkabelung Die Verdrahtungsmethode für symmetrische Verbindungen mit XLR-Steckern an symmetrischen TRS-Steckern (6,3 mm Klinke) unter Verwendung eines abgeschirmten verdrillten Doppelkabels (2 Adern + Abschirmung) ist wie folgt: XLR-Pin 1 (GND) an die Kabelabschirmung und an die TRS-Hülse XLR-Pin 2 (+) an eine Signalleitung und an die TRS-Spitze...

  • Seite 68: Unsymmetrische Verkabelung Mit Einadrigem Kabel

    9.3.3 Unsymmetrische Verkabelung mit einadrigem Kabel In einigen Fällen kann es erforderlich sein, ein einadriges Kabel zu verwenden, um sich an unsymmetrische Geräte anzuschließen. Diese Kabel sind wesentlich anfälliger für Störungen und Erdungsprobleme als die oben gezeigten zweiadrigen Kabel. Wenn möglich sollten zweiadrige Kabel verwendet werden. Die Verdrahtungsmethode für unsymmetrische Verbindungen mit XLR-Steckern an Mono Klinkensteckern mit 6,3 mm unter Verwendung eines Koaxialkabels (1 Draht + Abschirmung) ist wie folgt: XLR-Pin 1 (GND) keine Verbindung...

  • Seite 69: Trimmpotentiometer Einstellen

    Trimmpotentiometer einstellen Wie in den Abschnitten 5.3.1.5 und 5.3.1.6 beschrieben, können die Line-Eingänge und Line-Ausgänge von Hilo auf Trimmwerte von +18 dBu, +20 dBu, +22 dBu, +24 dBu, +0 dBV, +2 dBV, +4 dBV und +6 dBV eingestellt werden. Diese Trimmpositionen sind werkseitig auf diese Werte mit einer Genauigkeit von 1/100 dB kalibriert.

  • Seite 70: Problembehebung Und Benutzungshinweise

    Quelle einstellen und dann das USB-Kabel wieder anschließen. Bei Thunderbolt stellen Sie sicher, dass Ihre DAW geschlossen ist, wenn Sie die Sync-Quelle ändern. „Dante” sollte immer die Sync-Quelle für Hilo 2 mit der LT-DANTE-Karte sein. Q. Was bedeutet das weiße Kästchen um die Eingangsquelle? A.

  • Seite 71: Specifications

    11 Specifications Line In L/R THD+N -117 dB @1kHz, -1dBFS, 20kHz filter, +22dBu trim Dynamic Range 122 dB, A-weighted, -60dBFS signal method Frequency Response ± 0.04 dB, 20 – 20kHz Crosstalk -143 dB maximum @ 1kHz, -1dBFS signal Full-scale trim settings + 0dBV, +2dBV, +4dBV, +6dBV, +18dBu, +20dBu, +22dBu, +24dBu Input Impedance 200k ohms balanced, 100k ohms unbalanced...

  • Seite 72: Certifications

    12 Certifications 12.1 FCC DECLARATION OF CONFORMITY MANUFACTURERS NAME: Lynx Studio Technology, Inc. MANUFACTURER ADDRESS: 190 McCormick Avenue Costa Mesa, CA 92626, U.S.A. TELEPHONE (714) 545-4700 COMPLIANCE TEST REPORT NUMBER: D11123R1 COMPLIANCE TEST REPORT DATE: January 12, 2012 TYPE OF EQUIPMENT:...

  • Seite 73: Ce Emc Declaration Of Conformity

    12.2 CE EMC DECLARATION OF CONFORMITY MANUFACTURERS NAME: Lynx Studio Technology, Inc. MANUFACTURER ADDRESS: 190 McCormick Avenue Costa Mesa, CA 92626, U.S.A. TELEPHONE (714) 545-4700 COMPLIANCE TEST REPORT NUMBER: D20110Q1 COMPLIANCE TEST REPORT DATE: January 12, 2012 TYPE OF EQUIPMENT:...

  • Seite 74: Warranty Information (Usa And Canada)

    If you purchased your product from an authorized dealer outside the United States of America or Canada, please contact your dealer or distributor for warranty service. Lynx Studio Technology, Hilo and the Hilo Logo are trademarks of Lynx Studio Technology, Inc. All other product or company names are the trademarks or registered trademarks of their respective owner.
  • Seite 76 Lynx Studio Technology, Inc. www.lynxstudio.com Copyright © 1998-2024, Lynx Studio Technology Inc. Deutsche Fassung: Copyright © 2025, Digital Broadcast Systems GmbH...
