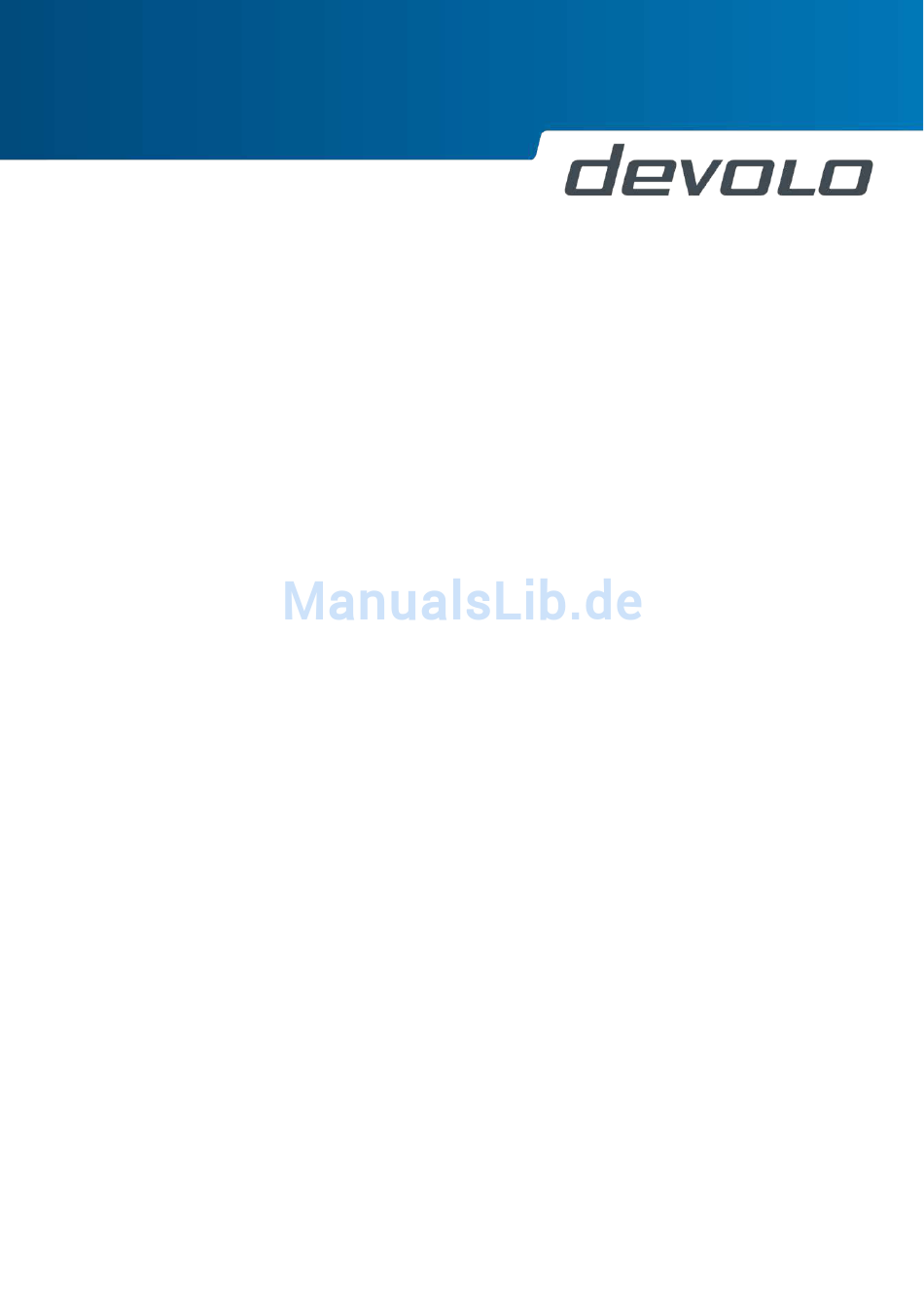

Detaillierte technische Produktinformation zum
Home Control Bewegungsmelder
Bitte lesen Sie vor Inbetriebnahme des Gerätes die Anweisungen sorgfältig und bewahren Sie diese für
späteres Nachschlagen auf.
Bestimmungsgemäßer Gebrauch
Verwenden Sie den Home Control Bewegungsmelder wie in dieser Produktinformation beschrieben, um
Schäden und Verletzungen zu vermeiden.
Sicherheitshinweise: Montage
Der Home Control Bewegungsmelder ist bis auf das Wechseln der Batterien wartungsfrei. Das Gerät enthält
darüber hinaus keine für den Anwender zu wartenden Teile!
Gewährleisten Sie bei der Wandmontage mit Hilfe von Schrauben, dass keine in der Wand befindlichen Gas-
,Wasser- oder Stromleitungen beschädigt werden. Es besteht Stromschlaggefahr!
Verwenden Sie den Home Control Bewegungsmelder ausschließlich im Innenbereich.
Sicherheitshinweise: Batterien
Batterien müssen vor offenem Feuer und großer Hitze ferngehalten werden. Vermeiden Sie direkte Sonnen-
und Wärmebestrahlung!
Entfernen Sie immer alle Batterien aus batteriebetriebenen Geräten, die Sie nur aufbewahren und nicht
nutzen. Veraltete Batterien verursachen durch Auslaufen Schäden am Gerät!
Wieder aufladbare Batterien dürfen nicht verwendet werden!
Achten Sie beim Einlegen der Batterie auf die korrekte Polung. Ein falscher Gebrauch der Batterie kann das
Gerät beschädigen!
Der Home Control Bewegungsmelder verwendet eine handelsübliche CR123(A) Lithium-Batterie.
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Devolo Z-Wave Plus
Inhaltszusammenfassung für Devolo Z-Wave Plus
- Seite 1 Detaillierte technische Produktinformation zum Home Control Bewegungsmelder Bitte lesen Sie vor Inbetriebnahme des Gerätes die Anweisungen sorgfältig und bewahren Sie diese für späteres Nachschlagen auf. Bestimmungsgemäßer Gebrauch Verwenden Sie den Home Control Bewegungsmelder wie in dieser Produktinformation beschrieben, um Schäden und Verletzungen zu vermeiden. Sicherheitshinweise: Montage Der Home Control Bewegungsmelder ist bis auf das Wechseln der Batterien wartungsfrei.
- Seite 2 Was steckt hinter Z-Wave®? ® Z-Wave ist ein international anerkannter, drahtloser Funkstandard, der von der Firma Sigma Designs und ® der Z-Wave Alliance für die Heimautomation und angrenzende Außenanlagen entwickelt und für Smart- Home-Anwendungen weltweit lizenziert wurde. Diese Funkkommunikation ist auf geringen Energieverbrauch und hohe Kommunikationssicherheit optimiert.
- Seite 3 -Standards, der alle aktuellen Weiterentwicklungen der Technologie umfasst. Je nach Produkt geht es dabei z. B. um längere Batterielebensdauer, schnelleren Betrieb, größere Abdeckung der Reichweite und/oder einfacherer Geräteinstallation. ® Z-Wave Plus™-Geräte sind kompatibel mit den Geräten der klassischen Z-Wave Generation.
-
Seite 4: Der Home Control Bewegungsmelder
Demontagetaster (siehe Rückseite) rote LED ® Der Home Control Bewegungsmelder ist ein 3-in-1-Sensor mit Z-Wave 500er-Serie-Chip und Z-Wave Plus- Zertifizierung. Die Vorteile sind • Gleichzeitiger Mutli-Channel-Support reduziert Störungen von außen • Verbesserte Reichweite der Funkfrequenz mit bis zu 10 Metern im Innenbereich •... -
Seite 5: Home Control Bewegungsmelder An Die Steuereinheit (Z. B. Devolo Home Control Zentrale) Anmelden
Home Control Bewegungsmelder an die Steuereinheit (z. B. devolo Home Control Zentrale) anmelden ® 1. Starten Sie in der Z-Wave -kompatiblen Steuereinheit das automatische Hinzufügen eines neuen Gerätes. 2. Drücken Sie den Demontagetaster am Home Control Bewegungsmelder 3x innerhalb von 1,5 Sekunden. -
Seite 6: Home Control Bewegungsmelder Auf Werkseinstellungen Zurücksetzen
Home Control Bewegungsmelder von der Steuereinheit (z. B. devolo Home Control Zentrale) abmelden. 1. Bringen Sie den Bewegungsmelder in die Nähe der devolo Home Control Zentrale. 2. Drücken Sie den Demontagetaster am Home Control Bewegungsmelder 3x innerhalb von 1,5 Sekunden. - Seite 7 ® Z-Wave -Meldungen Immer wenn der Home Control Bewegungsmelder Alarm auslöst, werden das Ereignis, der Battteriestatus, die Temperatur und die Beleuchtungsstärke gemeldet. In der Standardeinstellung nutzt das Gerät bei einer Alarmauslösung die Nachrichtenfunktion (Notification report). Hier kann auch der Sensor Binary Report über die Konfiguration NO.
- Seite 8 Wenn das Gerät eine Temperaturveränderung von +1° oder -1° registriert, sendet es eine Temperaturmeldung an die Node IDs der Gruppe 1. Die Temperaturmessung erfolgt im Minutentakt. Ist die Temperatur über 60 °C bzw. 140° Fahrenheit, meldet das Gerät in beiden Maßeinheiten. Beleuchtungsmeldung Wird Bewegung erfasst, sendet das Gerät automatisch einen „Sensor Multilevel Report”...
-
Seite 9: Batterieleistungstest
Batterieleistungstest Ist der Batteriekontakt hergestellt, erfasst das Gerät sofort die Batterieleistung. Wenn die Batterieleistung zu niedrig ist, blinkt die LED ca. 5 Sekunden lang. Bitte tauschen Sie in diesem Fall die Batterie aus (siehe unter „Batterie wechseln”! Aufwärmprozess Ist der Batteriekontakt hergestellt, startet das Gerät mit einem kurzen Aufwärmprozess von ca. 1 Minute. Währenddessen blinkt die LED im 2 Sekundentakt. -
Seite 10: Batterie Wechseln
Batterie wechseln Eine wieder aufladbare Batterie darf nicht verwendet werden! Das Gerät verwendet eine handelsübliche CR123(A) 3V-Lithium-Batterie. 1. Lösen Sie die Ober- und Unterschalen des Sensors voneinander ab, indem Sie die Lasche nach unten drücken (1), um die Gehäuseschalen (von oben nach unten, (2) und (3)) zu entriegeln. 2. -
Seite 11: Sicherheitsnetzwerk
Sicherheitsnetzwerk Das Gerät unterstützt die Sicherheitsfunktion. Ist das Gerät mit einem Sicherheitscontroller inkludiert, wechselt das Gerät automatisch in den Sicherheitsmodus. Um im Sicherheitsmodus zu kommunizieren benötigen Sie die folgenden Sicherheits-CC-Befehle: COMMAND_CLASS_BATTERY COMMAND_CLASS_NOTIFICATION_V4 COMMAND_CLASS_ASSOCIATION_V2 COMMAND_CLASS_CONFIGURATION COMMAND_CLASS_SENSOR_BINARY_V2 COMMAND_CLASS_SENSOR_MULTILEVEL_V5 COMMAND_CLASS_WAKE_UP_V2 Funktion DIP-Schalter Es gibt keine DIP-Switch-Funktion am Home Control Bewegungsmelder. Entfernen Sie allerdings die Oberschale, werden zwei kleine DIP-Schalter (M1 und M2) sichtbar. - Seite 13 Z-Wave®-Konfigurationseinstellungen Beachten Sie Folgendes: • Die Datengröße der ganzen Konfiguration ist 1. • Die mit (*) gekennzeichneten Konfigurationseinträge behalten die Einstellung des Gerätes auch nach Abmeldung von der Zentrale bei und werden nicht auf die Werkseinstellung zurückgesetzt. Um das Gerät auf Werkseinstellung zurückzusetzen, muss der Anwender Reset-Vorgang manuell ausführen.
- Seite 14 Bit5: Deaktivierung der Beleuchtungsmeldung nach Auslösung (1 = deaktivieren, 0 = aktivieren) Bit6: Reserve. Bit7: Deaktivierung des back key release in den test mode. (1 = deaktivieren, 0 = aktivieren) Multi-Sensorfunktion Multi-Sensorfunktion Switch; Kontrollbit Switch verwenden Bit0: Deaktivierung der magnetisch integrierten Beleuchtung, um das Licht anzuschalten;...
- Seite 15 Sensibilitätsstufe (1 = deaktivieren, 0 = aktivieren) Bit3: Deaktivierung von BASIC OFF nach „Tür/Fenster geschlossen“ senden (1 = deaktivieren, 0 = aktivieren) Bit4: Notification Type, 0 = Notification Report verwenden. 1 = Sensor Binary Report verwenden. Bit5: Deaktivierung Multi CC in auto report. (1 = deaktivieren, 0 = aktivieren) Bit6: Deaktivierung der Batteriestandsmeldung nachdem das Gerät ausgelöst hat.
- Seite 16 0~0xFF Auto-Report Tick- Intervallzeit für automatische Tick-Meldung diese Intervall Einstellung hat Auswirkung auf die Konfigurationen No.10, No.11, No.12 und No.13. 0 = automatische Report-Funktion deaktivieren. Temperaturdifferenz- 0~0x7F Temperaturdifferenz-Meldung Meldung 0 = Funktion deaktivieren. Die Maßeinheit ist Fahrenheit/Celsius. Bei aktivierter Funktion, erfasst das Gerät einmal in der Minute die Temperatur.
-
Seite 17: Technische Angaben
Unterstützte Z-Wave® Kommandoklassen COMMAND_CLASS_ZWAVEPLUS_INFO_V2 COMMAND_CLASS_BATTERY COMMAND_CLASS_NOTIFICATION_V4 COMMAND_CLASS_ASSOCIATION_V2 COMMAND_CLASS_CONFIGURATION COMMAND_CLASS_MANUFACTURER_SPECIFIC_V2 COMMAND_CLASS_VERSION_V2 COMMAND_CLASS_SENSOR_BINARY_V2 COMMAND_CLASS_SENSOR_MULTILEVEL_V5 COMMAND_CLASS_WAKE_UP_V2 COMMAND_CLASS_ASSOCIATION_GRP_INFO COMMAND_CLASS_POWERLEVEL COMMAND_CLASS_DEVICE_RESET_LOCALLY COMMAND_CLASS_MULTI_CMD COMMAND_CLASS_SECURITY COMMAND_CLASS_FIRMWARE_UPDATE_MD_V2 COMMAND_CLASS_MARK COMMAND_CLASS_BASIC Technische Angaben Batterie CR123A Lithium-Batterie Signal (Frequenz): 868.40 MHz, 869.85 MHz(EU) Min. 30 Meter im Innenbereich, Reichweite 70 Meter draußen in Sichtlinie Umgebungstemperatur -10°C ~ 40°C... -
Seite 18: Service Und Garantie
Ist Ihr devolo-Gerät bei der ersten Inbetriebnahme oder innerhalb der Garantiezeit defekt, wenden Sie sich bitte an Ihren Lieferanten, bei dem Sie das devolo-Produkt gekauft haben. Dieser wird den Umtausch bzw. die Reparatur bei devolo für Sie erledigen. Die vollständigen Garantiebedingungen finden Sie auf unserer Webseite www.devolo.com/warranty.
