Moehlenhoff Standard AR..S2 Serie Handbuch
Alpha-regler 24 v, alpha-regler 230 v
Inhaltszusammenfassung für Moehlenhoff Standard AR..S2 Serie
- Seite 1 HANDBUCH Regler 230 V | 24 V Standard | Komfort | Control mit Mikrocontroller Technologie...
-
Seite 2: Inhaltsverzeichnis
Sehr geehrter Kunde Inhalt Mit dem Kauf dieses Reglers der Übersicht ...........3 Ausführung Standard, Komfort oder 3 Regler Typen ......3 Control haben Sie sich für einen Lieferumfang ........4 digitalen Raumtemperaturregler Produktbeschreibung....4 Mikrocontroller Technologie Sicherheit ..........5 entschieden, der Ihnen einen individuell Sicherheitshinweis ......5 einstellbaren Regelkomfort für Heiz- Montageanleitung ......6... -
Seite 3: Übersicht
Übersicht 3 Regler Typen Die 3 Regler Typen Standard, Komfort und Control gibt es in den Versionen 24 V und 230 V jeweils als stromlos-zu (NC) oder stromlos-auf (NO) Ausführung. Mit Microprozessor-Technologie ausgestattet steuern diese digitalen Raumtemperaturregler thermische Stellantriebe in Abhängigkeit der voreingestellten Solltemperatur. -
Seite 4: Lieferumfang
Lieferumfang Regler (1 Stück) externer Sensor/Fühler Handbuch (1 Stück) nur AR..K2E Produktbeschreibung Jeder Temperaturregler der Regler Serie ermöglicht in Verbindung mit den thermischen Stellantrieben eine präzise Einzelraumregelung. Die Temperatur- wahl erfolgt in 1/4-Grad-Schritten. Die Temperaturregler verfügen über einen Schaltausgang. Bei einer Heizanforderung schaltet der Ausgang des Reglers Spannung auf die verbundenen Stellantriebe und öffnet somit die entspre- chenden Ventile. -
Seite 5: Sicherheit
Sicherheit Sicherheitshinweis Bestimmungsgemäße Verwendung Die Regler in den Ausführungen Standard, Komfort, Control sind elektronische Raumtemperaturregler für die elektrische Nachre- gelung von Warmwasser Heizungssystemen. Sie dürfen in diesem Rahmen ausschließlich zur Ansteuerung von thermischen Stellan- trieben verwendet werden. Für die missbräuchliche Verwendung haftet der Hersteller nicht. -
Seite 6: Montageanleitung
Montageanleitung Montage � � � Demontage � � ACHTUNG! Regler nicht verkanten. -
Seite 7: Betriebsanleitung

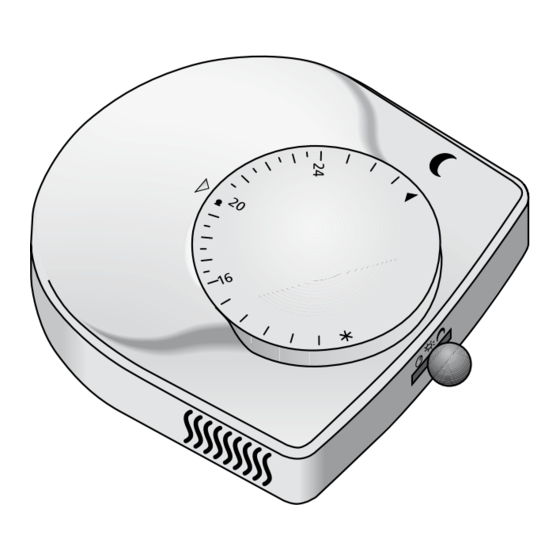

Betriebsanleitung Temperatur-Drehknopf Standard | Komfort | Control Temperatur-Drehknopf „Softrastung“ Einstellen der gewünschten Raumtemperatur. Die Temperaturwahl erfolgt in 1/4-Grad-Schritten. Temperaturskala in °C. Bereichseingrenzung Standard | Komfort | Control... -
Seite 8: Leuchtsymbol Mond
Leuchtsymbol Mond Komfort | Control Temperaturabsenkung Frostschutz – ist aktiv. Solltemperatur 5°C Fehlercode Mond blinkt im 1 sec Rhytmus. Anzeige erfolgt bei (nur bei KE-Version) fehlerhaften Sensor oder bei undefinierter Stellung des Sollwertstellers des externen Sensors. -
Seite 9: Schaltkugel
Schaltkugel Temperaturabsenkung „EIN“. Temperatur wird unabhängig von externen Signalen, um 2-6 K gesenkt. Temperaturabsenkung „AUS“. Es findet keine Temperaturabsenkung statt. Der Regler ist im Normalbetrieb Temperaturabsenkung „AUTOMATISCH“* * Die automatische Temperaturabsenkung ist nur mit einer externen Schaltuhr (wie z.B. TM 1000, DS 1000 oder Regler Control) möglich. Mindesttemperatur Komfort K2E Die Mindestfußbodentemperatur wird festgelegt! -
Seite 10: Temperaturabsenkung
Temperaturabsenkung Einstellbare Absenkung (2 K bis 6 K) Komfort | Control Die einstellbare Temperaturabsenkung kann im Bereich von 2 K bis 6 K vom eingestellten Sollwert variiert werden. Voreingestellte Absenkung (2K) Standard | Komfort K2E Die voreingestellte Tempera- turabsenkung beträgt stets ca. 2 K vom eingestellten Sollwert. -
Seite 11: Temperaturabsenkung Schaltbild
Temperaturabsenkung Schaltbild Standard | Komfort | Komfort K2E 230 V AC 230 V AC / 0,2 A ohmsche Last max. 5 OEM-Antriebe 24 V AC 24 V AC / 1 A A 2004 / A 4004 ohmsche Last Regler AR 20.. S2 | K2 | K2E AR 40.. -
Seite 12: Digital-Timer Control 2
Digital-Timer Control 2 Control Der Digital-Timer ermöglicht eine zeitgesteuerte auto- matische Temperatur- absenkung für einen Raum oder steuert als Pilot-Uhr weitere Regler. Kanalzustand wird angezeigt Heizzeit = On Absenkzeit = Off Wochentag (7=Sonntag) Entscheidung Ja, bestätigen der Auswahl oder Programmierung Entscheidung Nein, dann weiter... -
Seite 13: Digital-Timer Control 2 - Schaltbild
Digital-Timer Control 2 – Schaltbild Control 230 V AC / 0,2 A max. 5 OEM-Antriebe 230 V AC ohmsche Last A 2004 / A 4004 24 V AC / 1 A 24 V AC ohmsche Last Regler AR 20.. C2 AR 40.. -
Seite 14: Technische Daten
Technische Daten Technische Daten Betriebsspannung 230 V AC, -10%.. +10% Schaltstrom: max. 0,2 A* Sicherung: 0,63 A T Schutzklasse Gehäuse: II Max. Anzahl Antriebe: 5 à 3 W ... - Seite 43 HåNDBOK Regulator 230 V | 24 V Standard | Komfort | Control med mikrokontrollerteknologi...
- Seite 57 HANDBOK Regulator 230 V | 24 V Standard | Komfort | Control med mikroprocessorteknologi...
