- Seite 1 Hinweis Ihr Bordcomputer wurde für folgenden Zugriff eingerichtet: Benutzer: crew Passwort: 9999 TinyByte-S4 Benutzerhandbuch...
-
Seite 2: Inhaltsverzeichnis
Stromsparen ..................32 11.1 Übersicht über Energieoptionen.............32 11.1.1 Bildschirm und Festplatten automatisch ausschalten .....32 11.1.2 Den Computer in den Standbymodus schalten .......32 11.1.3 Den Computer in den Ruhezustand schalten........33 Weiterführende Information ..............34 12.1 Kontakt....................34 Konformitätserklärung................35 © SPI GmbH Geschäftsbereich Marine 2006... - Seite 3 Verwendung elektronischer Systeme - außer für den hausinternen Gebrauch - verarbeitet, vervielfältigt oder verbreitet werden. Alle technischen Angaben wurden von SPI mit größter Sorgfalt erarbeitet und kontrolliert. Dennoch können Irrtümer nicht ausgeschlossen werden. Eine Haftung für mittelbare und unmittelbare Schäden, die im Zusammenhang mit der Lieferung oder dem...
-
Seite 4: Lieferumfang
Benutzerhandbuch TinyByte S4 1 Lieferumfang Standardversion - TinyByte-S4 Computer integrierte Festplatte - Anschlusskabel 12 V - Bedienungsanleitung - Bedienungsanleitung Motherboard (englisch) - CD "Treiber und Utility" Optionale Komponenten - 12 Kanal GPS-Empfänger eingebaut - 3 Kanal NMEA Multiplexer - Bedienungsanleitung GPS Empfänger - Antenne für GPS-Empfänger... -
Seite 5: Tinybyte-S4 -Das Konzept

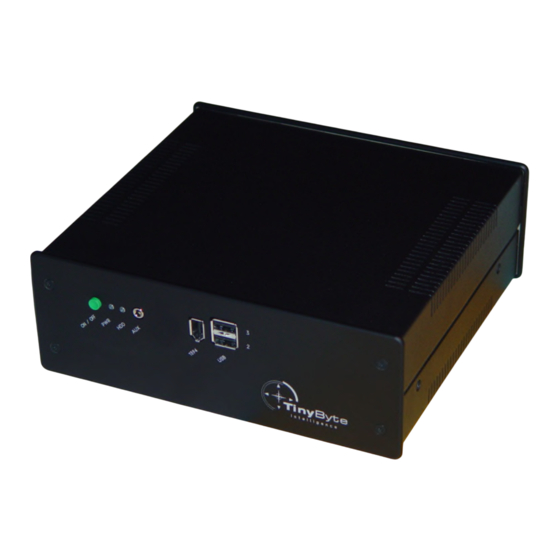

Benutzerhandbuch TinyByte S4 2 TinyByte-S4 –Das Konzept TinyByte-S4 ist ein moderner und sehr kompakter Bordcomputer, der für den Einbau am Navigationsplatz einer Segel- oder Motoryacht optimiert ist. Mit seinem geringen Energieverbrauch (typisch 25 W) schont TinyByte-S4 die Bordbatterien und ermöglicht die Nutzung des PCs auch während längerer Törns. - Seite 6 Benutzerhandbuch TinyByte S4 Mit den extrem kleinen Abmessungen lässt sich TinyByte-S4 nicht nur auf fast jeder Yacht oder in jedes Wohnmobil integrieren, sondern Sie können TinyByte- S4 auch einfach als Multimedia Center in Ihr Bücherregal stellen. Für jeden Einsatzzweck bieten wir ein passendes Netzteil an. Details hierzu finden Sie im http://www.spimarineshop.de.
-
Seite 7: Sicherheitshinweise
Sicherheit Ihres Rechners und Ihrer Arbeitsumgebung zu gewährleisten. Allgemein Versuchen Sie nicht, den Computer selbst zu reparieren, es sei denn Sie sind ein von SPI-Marine ausgebildeter Service-Techniker. Befolgen Sie immer genau- estens die Installationsanweisungen. Um Stromschläge zu vermeiden, schließen Sie Computer und Peripherie- geräte an Schuko-Steckdosen an. -
Seite 8: Arbeiten Mit Dem Computer
Trennen Sie vor der Arbeit im Innern des Computers das System vom Netzstrom, um die Gefahr eines elektrischen Schlages und Beschädigungen an der Systemplatine zu vermeiden. Manche Komponenten auf der Systemplatine werden immer mit Strom versorgt, wenn der Computer am Netzstrom angeschlossen ist. © SPI GmbH Geschäftsbereich Marine 2006... -
Seite 9: Arbeiten An Komponenten Im Inneren Des Computers
Benutzerhandbuch TinyByte S4 4.3 Arbeiten an Komponenten im Inneren des Computers Die Computer der TinyByte-S4 - Serie enthalten nur Komponenten, die von dazu ausgebildeten Personen entfernt, repariert oder ersetzt werden können und dürfen. Sämtliche Arbeiten im Inneren des Computers dürfen ausschließlich nur von Personal ausgeführt werden, das an den entsprechenden Schulungen von... -
Seite 10: Batterieentsorgung
Ihr Computer ist mit einer Lithium-Knopfbatterie ausgestattet. Die Lithium- Knopfzellenbatterie hat eine lange Lebensdauer und muss möglicherweise niemals ausgewechselt werden. Falls diese doch einmal ausgetauscht werden muss, senden Sie das Gerät an den nächstgelegenen TinyByte-S4 Service-Point. Die Adressen unserer Servicepartner erfahren Sie aus dem Internet unter http://www.tinybyte.de. -
Seite 11: Informationen Über Tinybyte-S4 Suchen
Anleitungen zur Neuinstallation des Betriebssystems Hier finden Sie die gewünschten Informationen: Betriebssystem CD Wenn Sie das Betriebssystem neu installieren, verwenden Sie zur Installation der Treiber für die mit dem Computer gelieferten Geräte die "Ressource CD". © SPI GmbH Geschäftsbereich Marine 2006... - Seite 12 enthält verschiedene Online-Hilfsprogramme, wie: Knowledge Base –Hinweise, Tipps und Online-Kurse Kunden Forum –Online-Diskussion mit anderen Kunden von SPI Upgrades –Upgrade-Informationen zu Komponenten, wie z. B. Spei- cher, Festplatten und Betriebssysteme Kundenbetreuung –Kontaktinformationen, Bestellstatus, Garantie und ...
-
Seite 13: Einrichten Und Verwenden Des Computers
Drucker wird möglicherweise ohne ein Druckerkabel geliefert. Stellen Sie sicher, dass das Kabel mit dem Drucker kompatibel ist, wenn Sie dieses separat erwerben. Wenn Sie ein Druckerkabel zusammen mit dem Computer gekauft haben, befindet sich das Kabel wahrscheinlich im Karton. © SPI GmbH Geschäftsbereich Marine 2006... -
Seite 14: Usb-Drucker Anschließen
Sie in der Dokumentation zum Drucker. TIPP: USB-Geräte können bei eingeschaltetem Computer angeschlossen werden. Schließen Sie das USB-Druckerkabel an den USB-Anschluss des Compu- ters und Druckers an. Die USB-Stecker können nur in eine Richtung einge- steckt werden. © SPI GmbH Geschäftsbereich Marine 2006... -
Seite 15: Sichern Von Informationen Auf Einen Anderen Computer
Mails, Einstellungen der Symbolleiste, Fenstergrößen und Internet-Lesezeichen vom Quellcomputer an einen anderen Computer zu übertragen. Die Daten können über eine Netzwerk- bzw. eine serielle Verbindung übertragen oder auf einem austauschbaren Datenträger wie einer beschreibbaren CD oder einer Diskette gespeichert werden. © SPI GmbH Geschäftsbereich Marine 2006... -
Seite 16: Anschlüsse Und Externe Geräte
(12 ) (20) (11) (19) (22) (14) (13) Maus COM1 Antenne Netzwerk GPS I/O NMEA Panel COM2 Multiplexer Tastatur Bildschirm USB 0-3 RCA/SPDIF SVHS Line out Line in MIC IN blau/grün (15) (16) (17) (18) © SPI GmbH Geschäftsbereich Marine 2006... -
Seite 17: Verwendung Der Anschlüsse
(1) Ein-/Ausschalter Je nach installiertem Betriebssystem und den Grundeinstellungen (BIOS) des Computers können Sie TinyByte-S4 durch Druck auf diese Taste ein- oder ausschalten oder in den Ruhezustand versetzen. Erfolgt nach kurzem Drücken dieser Taste keine Reaktion, halten Sie diese Taste mehr als 4 Sekunden gedrückt. - Seite 18 Diesen Anschluss verbinden Sie entweder mit dem Ausgang des optional mitgelieferten Kabelnetzteils oder über das ebenfalls mitgelieferte 12 V An- schlusskabel mit Ihrem Bordnetz. TinyByte-S4 hat eine interne 10 A Sicherung sowie einen automatischen Verpolungsschutz. Bitte achten Sie trotzdem bei der...
- Seite 19 Probleme lösen und zugleich bis zu 16 Instrumente mit NMEA-Ausgang an TinyByte-S4 anschließen. (14) Panel Wenn Sie TinyByte-S4 so einbauen möchten, dass die Bedienungselemente der Frontplatte nicht mehr sichtbar (erreichbar) sind, können Sie TinyByte-S4 durch den Anschluss eines abgesetzten Bedienungspanels bedienen. Vom einfachen Panel, mit dem Sie den Computer ein- und ausschalten und die Aktivitäten des...
- Seite 20 Ausgang des DGPS-Empfängers mit PIN 3 und der Minuspol des DGPS- Empfängers mit PIN 5 der Buchse verbunden werden. Das DGPS-Signal muss der internationalen Norm RTCM-104 genügen. Ist in Ihrem TinyByte-S4 kein GPS-Empfänger integriert, ist diese Buchse nicht belegt. © SPI GmbH Geschäftsbereich Marine 2006...
- Seite 21 Benutzerhandbuch TinyByte S4 (20) GPS-Antenne Falls Sie Ihren TinyByte-S4 mit integriertem GPS-Empfänger bestellt haben, müssen Sie zum Empfang der Satelliten an dieser "BNC-Buchse" eine aktive oder passive GPS-Antenne anschließen. ACHTUNG: Beachten Sie, dass diese Buchse nicht "kurzschlussfest" ist. Ein Kurzschluss der Ausgänge dieser Buchse oder der daran angeschlos- senen Kabel kann zur Zerstörung des eingebauten GPS-Empfängers...
-
Seite 22: Gps-Empfänger (Integriert)
Benutzerhandbuch TinyByte S4 8 GPS-Empfänger (integriert) Allgemeines Dieser Abschnitt ist für Sie nur relevant, wenn Ihr TinyByte-S4 mit einem integ- rierten Garmin GPS-Empfänger ausgestattet ist. Die NMEA-Daten des integrierten GPS-Empfängers werden über die Buchse GPS I/O übertragen. Sofern Sie ein Navigationsprogramm nutzen möchten, konfigurieren Sie bitte dieses Programm so, dass der COM2-Anschluss als Schnittstelle zum GPS-Empfänger benutzt wird. -
Seite 23: Technische Daten
Platten- und CPU-Vollast: <3A ca. Breite: 205 mm, Höhe: 75 mm, Tiefe: 195 mm Maße (ohne vorstehende Teile, Steckverbindungen) Betriebssystem Microsoft Windows XP Home SP2 vorinstalliert Betriebstemperatur: 10° bis 35°C Umgebungs-Bedingungen Lagertemperatur: 40° bis 65°C © SPI GmbH Geschäftsbereich Marine 2006... -
Seite 24: Standardeinstellungen
Grundeinstellungen eines Computers vertraut sind. Durch falsche Einstel- lungen der Parameter in diesem Programm kann Ihr Computer eventuell nicht mehr funktionieren oder gar zerstört werden! Werksseitig wurde TinyByte von SPI MARINE für die von Ihnen bestellte Konfiguration voreingestellt. Auslieferungszustand Die folgenden Bildschirmfotos zeigen die werksseitigen Einstellungen des Setup- Programms. - Seite 25 Benutzerhandbuch TinyByte S4 BIOS Einstellungen 2 BIOS Einstellungen 3 © SPI GmbH Geschäftsbereich Marine 2006...
- Seite 26 Benutzerhandbuch TinyByte S4 BIOS Einstellungen 4 BIOS Einstellungen 5 © SPI GmbH Geschäftsbereich Marine 2006...
- Seite 27 Benutzerhandbuch TinyByte S4 BIOS Einstellungen 6 BIOS Einstellungen 7 © SPI GmbH Geschäftsbereich Marine 2006...
- Seite 28 Benutzerhandbuch TinyByte S4 BIOS Einstellungen 8 BIOS Einstellungen 9 © SPI GmbH Geschäftsbereich Marine 2006...
-
Seite 29: Probleme
Mögliche Ursache: Ihr Peripheriegerät benötigt mehr Strom, als über den USB-Anschluss von TinyByte-S4 zur Verfügung gestellt wird. Die Stromversorgung von USB-Geräten direkt über das USB-Kabel dient nur zur Stromversorgung von Geräten, die wenig Strom benötigen (USB-Hubs, Tastaturen etc.). Manche Peripheriegeräte, insbesondere Scanner oder Festplatten können nicht über das USB-Kabel mit... -
Seite 30: Probleme Mit Gps-Empfängern Oder Nmea-0183 Geräten
„ S e r i e l l e r Mi c r o s o f t B a l l P o i n t “ v o n Wi n d o w s e i n g e r i c h t e t w u r d e . © SPI GmbH Geschäftsbereich Marine 2006... -
Seite 31: Symptom: Gps-Empfänger Wertet Scheinbar Die Neuen Signale (Seit 1.4.2003) Des Egnos Nicht Aus
Auswertung dieser Signale benötigen Sie einen GPS-Empfänger der neuesten Bauart. Ältere Geräte können diese Signale nicht auswerten. Der optional in TinyByte-S4 integrierte GPS-Empfänger ist EGNOS-geeignet. Hinweis: Sie können leicht überprüfen, ob Ihr GPS-Empfänger die neuen EGNOS-Signale auswertet: Wenn in Ihrer NMEA-GGA Meldung nach dem L ä... -
Seite 32: Stromsparen
Benutzerhandbuch TinyByte S4 11 Stromsparen Um Ihre Bordbatterien zu schonen, wurde TinyByte von SPI Marine für einen möglichst niedrigen Stromverbrauch konzipiert. Der Bordcomputer verbraucht nur etwa 10% der Leistung eines normalen Home-PCs und kann daher auf den meisten Yachten 24 Stunden zur Navigation oder zum automatischen Wetter- empfang eingeschaltet bleiben. -
Seite 33: Den Computer In Den Ruhezustand Schalten
Benutzerhandbuch TinyByte S4 Wenn Sie Ihren TinyByte-S4 zusammen mit dem Wetterempfänger ICOM PCR- 1000 und der TinyWeather Software bei SPI Marine bestellt haben, ist das System bereits für den vollautomatischen Wetter- und Faxempfang auch im Standbymodus vorbereitet. So verbraucht Ihr TinyByte-S4 nur ca. 0,2 Ampere oder ca. -
Seite 34: Weiterführende Information
Benutzerhandbuch TinyByte S4 12 Weiterführende Information Weiterführende Information erhalten Sie aktuell auf der SPI Marine Internetseite http://www.spimarine.de 12.1 Kontakt SPI GmbH Geschäftsbereich Marine Kurt-Fischer-Str. 30a D-22926 Ahrensburg E-Mail: info@tinybyte.de Internet: www.spimarine.de Tel.: +49 (0) 4102 706-200 Fax: +49 (0) 4102 706-444... -
Seite 35: Konformitätserklärung
Störfestigkeit gegen leitungsgeführte Störgrö- ßen, induziert durch HF-Felder (HF-Ströme) Bevollmächtigter: Ralf Göllnitz Position in der Firma: Geschäftsführender Gesellschafter Datum der Ausstellung: 18.10.2004 Lieferant: SPI GmbH Geschäftsbereich Marine Kurt-Fischer-Straße 30a, D 22926 Ahrensburg Produkt: TinyByte Bordcomputer © SPI GmbH Geschäftsbereich Marine 2006...
