Inhaltszusammenfassung für Fat Shark DOMINATOR HD3

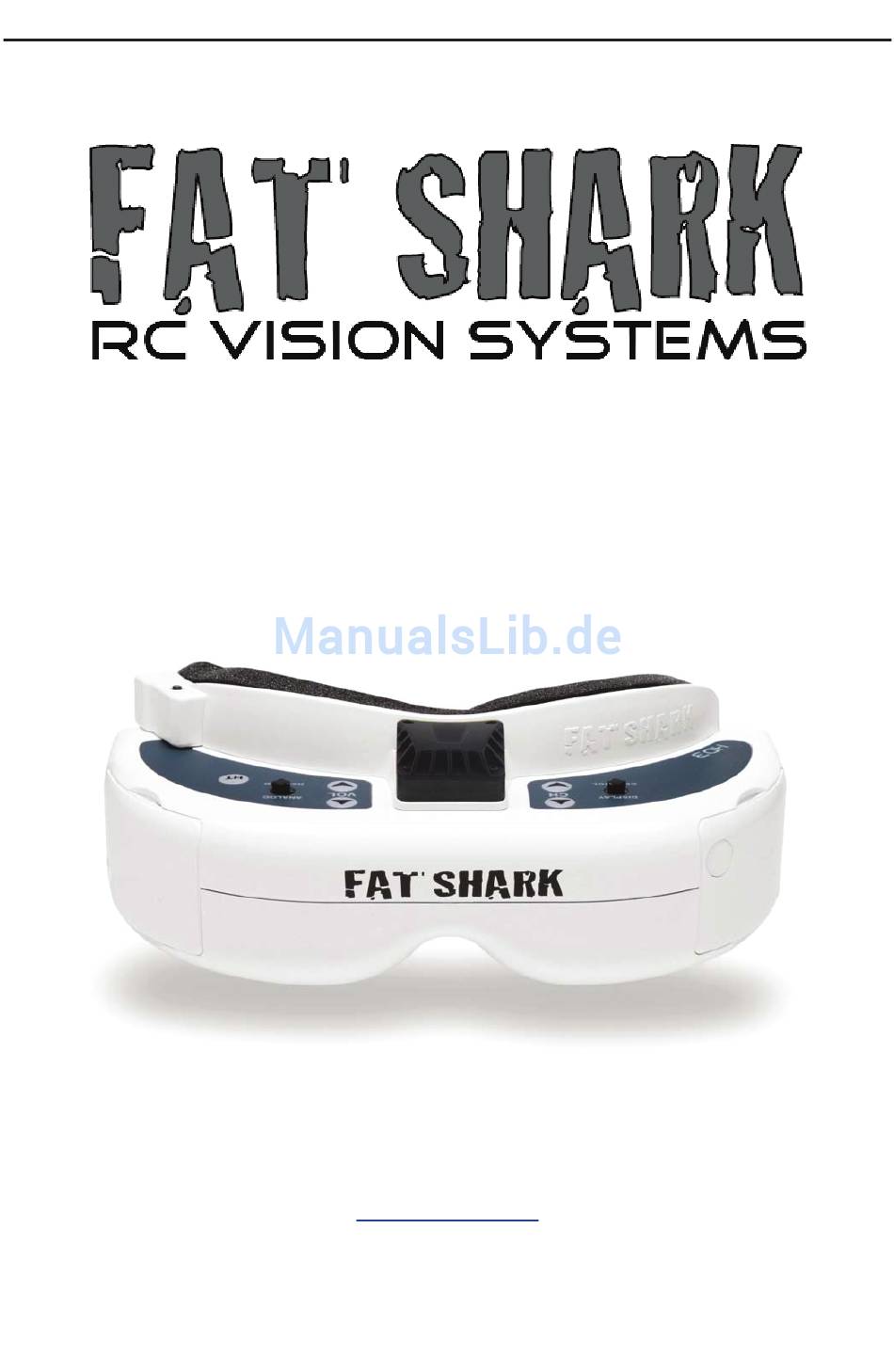

- Seite 1 Fat Shark RC Vision Systems DOMINATOR HD3 MODELL FSV1076 BENUTZERHANDBUCH Revision A 11/01/2016 Für weitere Produktinformationen besuchen Sie: www.fatshark.com Alle Rechte vorbehalten...
-
Seite 2: Inhaltsverzeichnis
Schwankungen in der Qualität ist es für uns unmöglich, jede Produktkombination zu testen. Beim Zusammenführen unterschiedlicher Komponenten kann eventuell eine Fehlerbehebung erforderlich sein. Die Dominator HD3 wurde gründlich mit ImmersionRC Gear getestet. Für beste Ergebnisse ohne Kompatibilitätsprobleme empfiehlt Fat Shark ImmersionRC Gear für Ihre Zusatzprodukte. -
Seite 3: Produktinhalte
Fat Shark RC Vision Systems Produktinhalte Schutzhülle DominatorHD3-Headset mit Visier 7,4 V, 1800mAh Li-po-Akku mit LED-Kontrollleuchte Akku-Entladeadapter AV-Kabel (2003) Mini auf Mini HDMI-Kabel mit Adaptern Schnellstart-Handbuch... -
Seite 4: Steuerungsdiagramm
Fat Shark RC Vision Systems Steuerungsdiagramm Head- Tracker Helligkeit (links/rechts) Kontrast Start/Stopp/ (vorwärts/rückwärts) Wiedergabe 2D oder 3D-Modus Steuerung (vertikal) Lautstärke Kanalauswahl IPD-Regler Empfänger ein/aus (Strom für das Indikator RX-Modul) Kopfhörerbuchse PS/2 Datenport (Head-Tracker) Mini-HDMI Port DVR Micro-SD-Kartenslot für analoge Aufnahmen... -
Seite 5: Headset-Betrieb
Fat Shark RC Vision Systems Headset-Betrieb Regler Helligkeit/Kontrast: Drücken Sie links/rechts, um den Kontrast des Displays zu erhöhen/reduzieren. Drücken Sie auf vorwärts/zurück, um die Helligkeit zu erhöhen/reduzieren. Auswahl des Displaymodus: Durch senkrechtes Drücken auf die Taste Kontrast/Helligkeit scrollen Sie durch die folgenden Modi: Analog 2D/ Analog 3D/HDMI 2D/ HDMI 3D. OSD zeigt den Modus an. -
Seite 6: Av-Pinbelegung
Strom versorgen. Futuba-Sender Die Dominator HD3 kann über das Datenkabel von einem Futuba-Sender mit Strom versorgt werden. Hinweis:Am besten ist es, für diese Art der Verbindung für den Futuba-Sender ein Upgrade auf ein 3S 2200 mAH Sender-Lipo-Pack vorzunehmen, da das Headset das Transmitter-Akkupack entlädt. -
Seite 7: 1800Ma Akkupack
Fat Shark RC Vision Systems 1800mA Akkupack Das Fat Shark 1800 mAh Pack mit einer Reihe stilvoller blauer LED-Kontrollleuchten ermöglicht Ihnen, die verbleibende Kapazität zu optisch zu überprüfen (4 Stufen), um einen plötzlichen Verlust von Strom/Bild zu verhindern. Mit der Kapazität von 1800 mAh können Sie den ganzen Tag lang fliegen. -
Seite 8: Zubehör
Setzen Sie das RX- Entfernen Sie die das RX- Modul fest. Modul ein. Richten Türverkleidung Sie die Kontakte am Entfernen Sie die Steckverbinder aus Verschlusskappe Eine Frequenz-Tabelle finden Sie im Handbuch des Moduls. Hinweis:Dominator HD3 garantiert nur die Kompatibilität mit NexwaveRF-Modulen (Fat Shark/ImmersionRC) -
Seite 9: Tiny Telemetry Von Immersionrc
Fat Shark RC Vision Systems Diopter-Objektiv Für kurzsichtige Benutzer sind Sets für Diopter- Objektiveinsätze mit -2, -4 und -6 Dioptrien erhältlich. Nehmen Sie die Gummi-Augenschalen ab und führen Sie sie in die Schlitze vor der Linse ein. Setzen Sie das Gummi wieder ein. -
Seite 10: Technische Daten Des Headsets
Fat Shark RC Vision Systems Technische Daten Technische Daten des Headsets: Optik: Sichtfeld: 42° diagonal Typ: Kunststoff-Optik Pupillendistanz: 59 bis 69 mm (einstellbar) Optionale Diopter- Objektiveinsätze: -2, -4, -6 Dioptrien Display: 800 x 600 (SVGA) LCD Polarisiertes LED-Backlight Automatische NTCS/PAL-Auswahl... -
Seite 11: Empfehlungen Zum Betrieb
Support: support@fatshark.com Beachten Sie, dass der Support auf folgende Weise kontaktiert werden sollte. Vor erstmaligen Anfragen an den Fat Shark Support sollten Sie die folgenden Online- und Händler-Ressourcen erschöpft haben: 1) Durchsuchen Sie die Fat Shark Hilfedokumente. 2) Suchen Sie im FPV-Lab-Forum nach relevanten Postings. -
Seite 12: Garantie
Fat Shark RC Vision Systems Fehlersuche Beobachtung Mögliche Ursache/Lösung Kein Bild, das Display ist - Keine Stromversorgung. Überprüfen Sie die Stromanschlüsse. völlig dunkel Keine Bild, Display leuchtet - Wenn Sie das kabellose Modul verwenden, schalten Sie den dunkelgrau RX-Stromschalter des Headsets ein.
