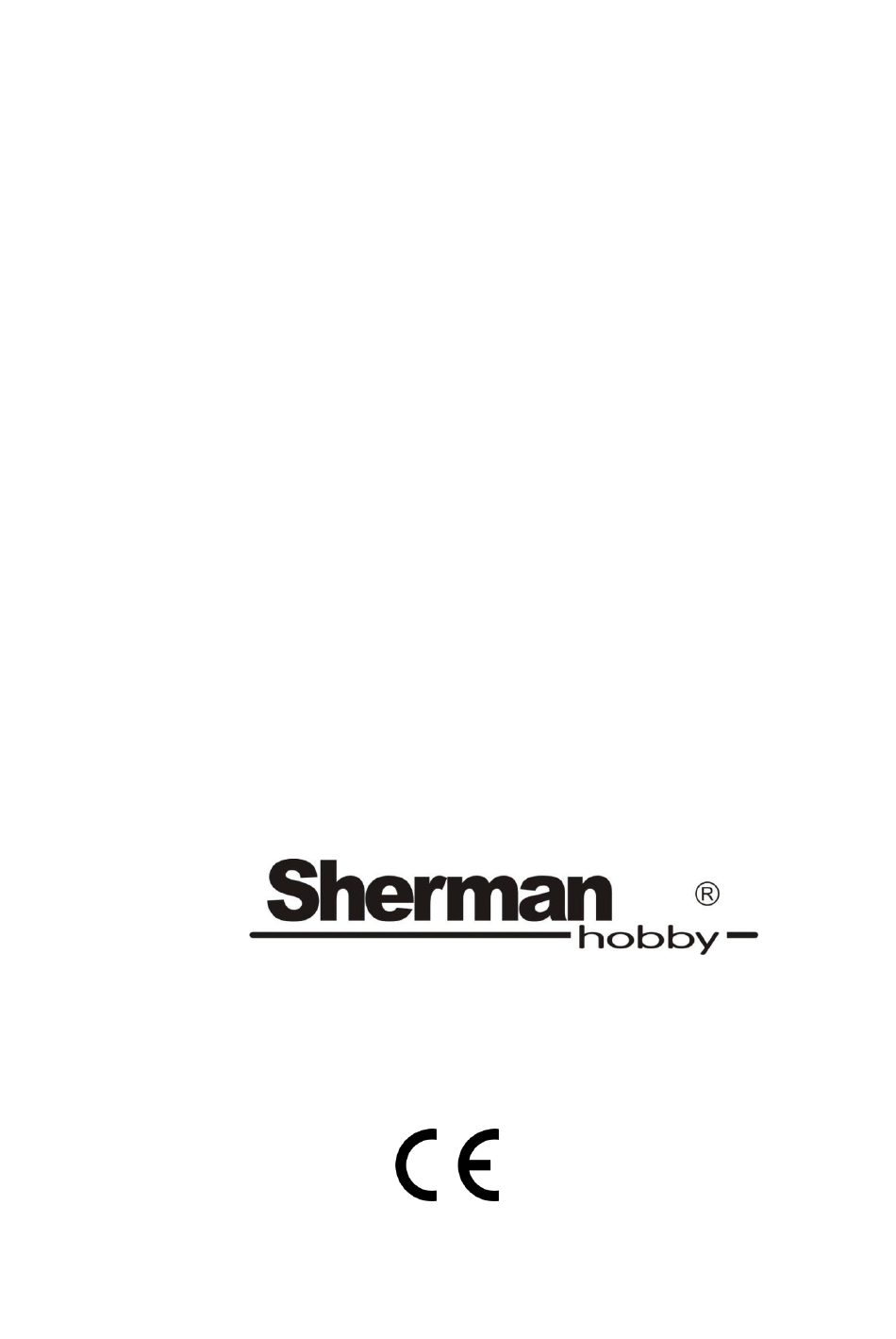

- Seite 1 V1.3 10.10.24 BEDIENUNGSANLEITUNG INVERTER-SCHWEISSGERÄT P◻AUTOMATISCH MIG 180 Easywork...
-
Seite 2: Sicherheit
WARNUNG! Vor der Installation und Inbetriebnahme des Geräts lesen Sie bitte diese Anleitung sorgfältig durch. ALLGEMEINE Das Gerät darf erst nach gründlicher Lektüre dieser Bedienungsanleitung in Betrieb genommen und verwendet werden. Aufgrund der ständigen technischen Weiterentwicklung des Geräts können bestimmte Funktionen geändert werden und ihre Funktionsweise kann im Detail von den Beschreibungen in der Anleitung abweichen. - Seite 3 • Verwenden Sie Lüftungsgeräte und Absaugvorrichtungen an Arbeitsplätzen mit eingeschränkter Luftzirkulation. • Bei Arbeiten in geschlossenen Räumen (Behältern) mit Frischluft durchspülen. • Verwenden Sie Masken und Atemschutzgeräte. Vermeidung von Verbrennungen: • Tragen Sie geeignete Schutzkleidung und Schuhe, die vor Verbrennungen durch Lichtbögen und Spritzer schützen. •...
-
Seite 4: Allgemeine Beschreibung
Pulverdrähten. Das Schweißgerät ist für den Einsatz in geschlossenen oder überdachten Räumen geeignet, die keinen direkten Witterungseinflüssen ausgesetzt sind. Das MIG 180 EASYWORK ist mit D100- Drahtspulen (1 kg) kompatibel. Im Lieferumfang sind ein Masseleitung, ein Elektrodendraht und ein integrierter MIG- Brennerhalter enthalten. -
Seite 5: Vorbereitung Des Geräts Für Den Betrieb
Das Gerät MIG 180 Easywork darf ausschließlich in einem einphasigen, dreileitigen Stromnetz mit geerdetem Nullpunkt betrieben werden. Das halbautomatische Schweißgerät MIG 180 Easywork ist für den Betrieb an einem 230 V, 50 Hz Netz mit 16 A trägen Sicherungen ausgelegt. -
Seite 6: Austausch Der Führungsrolle
AUSTAUSCH DER FÜHRUNGSROLLE Je nach verwendetem Elektrodendraht muss der richtige Typ der Führungsrolle ausgewählt werden. Für Massivdrähte sind Rollen mit V-Nut (für Stahl) zu verwenden, beim Schweißen mit selbstschützendem Draht werden gerändelte Rollen empfohlen. A Spannschraube D Befestigungsschraube für Führungsrolle B Druckrollenarm E Führungsrolle C Elektroden-Drahtführungsrohr... -
Seite 7: Steuerelemente Und Anschlussbestände
STEUERELEMENTE UND ANSCHLUSSBESTÄNDE Anschluss +. Netzschalter Anschluss -. Stromkabel Drehknopf / Taste zur Einstellung der Schutzgasanschlussstutzen Parameter Ventilator Schalter zur Auswahl der Schweißmethode Spindel zur Befestigung der Drahtspule MIG-Brennerkabel Elektrodendrahtzuführung. Stecker für Polaritätsumschalter Erdungsklemme... -
Seite 8: Display Und Bedienfeld
DISPLAY UND BEDIENFELD Mit dieser Taste wird die Schweißmethode ausgewählt. Nach Auswahl der Schweißmethode kann mit dem Drehknopf der Schweißstrom eingestellt werden. Beim Schweißen mit der MMA-Methode wird durch Drücken des Drehknopfes der Stromwert gespeichert und der Modus zum Ein-/Ausschalten der VRD-Funktion aufgerufen. Nach Auswahl der MIG/MAG-Methode wird durch Drücken des Drehknopfes der Modus zur Korrektur der Schweißspannung aufgerufen. -
Seite 9: Überhitzungsschutz
ÜBERHITZUNGSSCHUTZ Die Stromquelle ist mit einem thermischen, selbsttätigen Überlastschutzschalter ausgestattet. Wenn die Temperatur des Schweißgeräts zu hoch ist, unterbricht die Sicherung den Schweißstrom und die LED „ ” (Überhitzung) leuchtet auf dem Display auf. Nach Abfall der Temperatur wird der Schalter automatisch zurückgesetzt. VORBEREITUNG FÜR DEN SCHWEISSVORGANG Methode MMA 9.1.1... -
Seite 10: Wig-Verfahren
WIG-VERFAHREN 9.2.1 Vorbereitung des Geräts für den Betrieb Stellen Sie sicher, dass der Netzschalter (8) auf OFF (ausgeschaltet) steht. Den Stromstecker des WIG-Handgriffs an die Buchse mit negativer Polarität (2) anschließen. Die Argonflasche über den Druckminderer mit der Gasleitung des WIG-Handgriffs verbinden. Die Klemme des Masseleiters fest am Schweißgut befestigen. -
Seite 11: Schweißen Mit Selbstschützendem Stahldraht
9.3.1.2 Schweißen mit selbstschützendem Stahldraht Stellen Sie sicher, dass der Netzschalter (8) auf OFF (ausgeschaltet) steht. Setzen Sie die Spule mit dem selbstschützenden Draht ein. Die Klemme des Masseleiters fest am zu verschweißenden Material befestigen. Stecken Sie den Stecker des Masseleiters in die „+“-Buchse (1) des Schweißgeräts. Stecken Sie den Stecker des Polaritätsumschalters (6) in die „-“... - Seite 12 Zustand der Schnellkupplungen BETRIEBSANLEITUNG Die halbautomatische Schweißmaschine MIG 180 Easywork sollte in einer Umgebung ohne aggressive Bestandteile und starke Staubentwicklung betrieben werden. Das Gerät darf nicht an staubigen Orten oder in der Nähe von laufenden Schleifmaschinen usw. aufgestellt werden. Staub und Metallspäne auf den Steuerplatinen, Leitungen und Anschlüssen im Inneren des Geräts können zu einem Kurzschluss und damit zu einer Beschädigung des Schweißgeräts führen.
-
Seite 13: Lagerungs- Und Transportanweisungen
Mindestens einmal halbjährlich ist eine allgemeine Überprüfung des Geräts und des Zustands der elektrischen Anschlüsse durchzuführen, insbesondere: Zustand der Schutzvorrichtungen gegen Stromschlag Isolationszustand Zustand des Sicherheitssystems ordnungsgemäße Funktion des Kühlsystems Schäden, die durch den Betrieb des Schweißgeräts unter ungeeigneten Bedingungen und durch Nichtbeachtung der Wartungshinweise entstehen, sind von der Garantie nicht abgedeckt. -
Seite 14: Elektrischer Schaltplan
12 ELEKTRISCHER SCHALTPLAN... -
Seite 15: Halbautomatische Schweißmaschine
41-909 Bytom ul. Krzyżowa 1G Wir erklären, dass das unten aufgeführte Produkt: Halbautomatische Schweißmaschine Handelsname: MIG 180 Easywork Typ: MIG-180FS Markenzeichen des Herstellers: auf die sich diese Erklärung bezieht, erfüllt die Anforderungen der folgenden Richtlinien der Europäischen Union und der...
