Modul mit 1,5-Zoll-LCD-Display und Tastatur der Serie Micro800™

Einsetzen des Moduls in die Steuerung

Gehen Sie wie beschrieben vor, um das Steckmodul in die Steuerung
einzusetzen und zu sichern.
1. Entfernen Sie die Staubschutzadeckung von der Steuerung,
indem Sie beide Riegel nach innen drücken und die
Staubschutzabdeckung herausziehen.

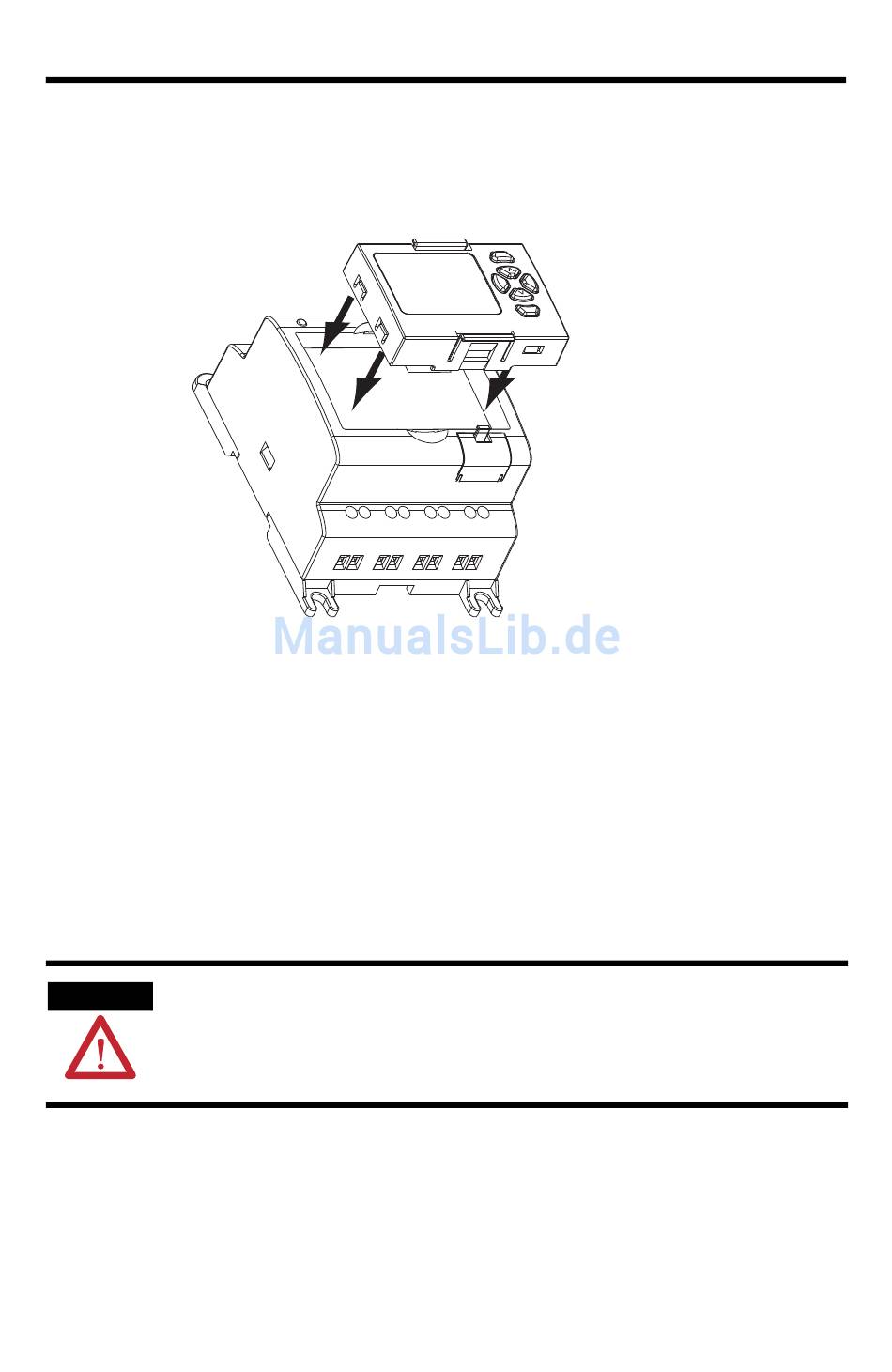

2. Positionieren Sie das LCD-Modul wie abgebildet.
3. Lassen Sie das LCD-Modul im Modulschacht einrasten.
Sie können das Modul einsetzen oder herausnehmen, während Spannung
ACHTUNG
anliegt, jedoch ausschließlich in nicht explosionsgefährdeten Bereichen.
Zugang zum Hauptmenü
Drücken Sie gleichzeitig auf die Tasten ESC und OK, um zum
Bildschirm mit dem Hauptmenü zu gelangen.
ESC
>
<
OK
Publikation
2080-WD009A-DE-P – September 2010
45072
7
