Inhaltszusammenfassung für Oppo HA-2

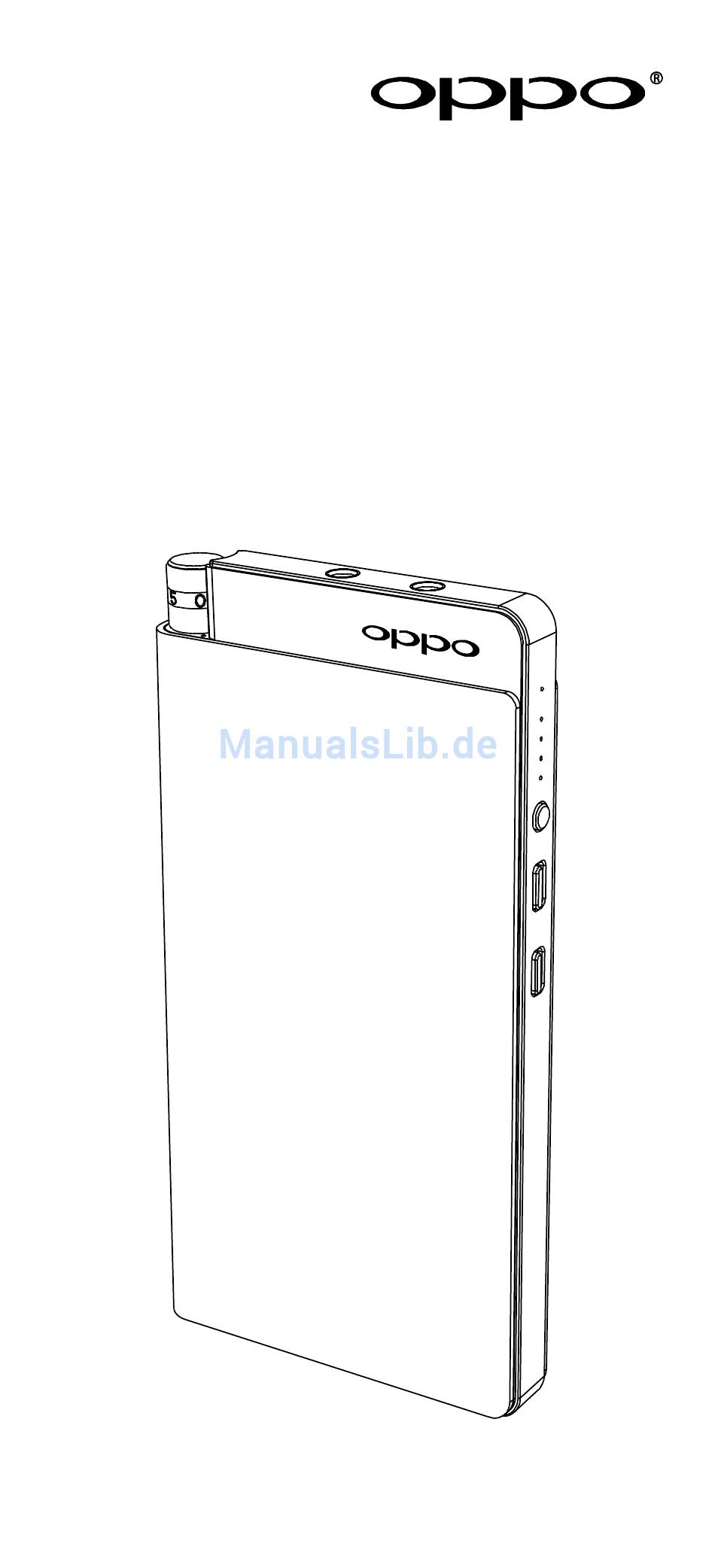

- Seite 1 HA-2 Tragbarer Kopfhörer-Verstärker / USB DAC BENUTZERHANDBUCH...
- Seite 2 wichtige Informationen Das Ausrufezeichen in einem gleichseitigen Dreieck soll Benutzer Vorhandensein wichtiger Betriebs- Wartungshinweise (Reparatur) in der dem Gerät beiliegenden Literatur aufmerksam machen. WARNUNG: GEFAHR FEUER ODER STROMSCHLAG ZU VERMEIDEN, SETZEN SIE DIESES GERÄT WEDER REGEN NOCH FEUCHTIGKEIT AUS. ÖFFNEN SIE NICHT GEHÄUSE.
-
Seite 3: Rechtliche Hinweise
WARNUNG: Bei der Verwendung von Ohr- oder Kopfhörern mit dem Produkt ist Vorsicht geboten, weil ein übermäßiger Schalldruck (Lautstärke) von Ohr- oder Kopfhörern zu Hörschäden führen kann. Rechtliche Hinweise “Made for iPod”, “Made for iPhone”, und “Made for iPad” bedeuten, dass ein elektronisches Zubehör speziell für die Verwendung von iPod®, iPhone®... - Seite 4 Ladefunktion des mobilen Geräts machen den HA-2 zum idealen Begleiter für den mobilen Musikgenuss. Zubehör Stellen Sie sicher, dass das folgende Zubehör mit dem OPPO HA- 2 mitgeliefert wurde: 1x USB A – Lightning - Datenkabel 1x USB micro-B -USB micro- B- Datenkabel 1x 3.5 mm –...
- Seite 5 Stereo Kopfhörerausgang und Line-Out Zwei Gain - Einstellungen für die optimale Kopfhöreranpassung Bass- Boost OPPO VOOC Schnellladung Energieversorgung für andere mobile Geräte Namen und Funktionen der Teile Power / Lautstärkeregler: Drehen Sie diesen Regler im Uhrzeigersinn, um das Gerät einzuschalten und die Lautstärke zu erhöhen.
- Seite 6 Dieser Port wird auch zum Laden des internen Akkus des HA-2 verwendet. Seite: Power-Bank-Anzeige: Ein blaues Licht zeigt an, dass der HA-2 ein angeschlossenes Gerät über den USB-A- Anschluss mit Energie versorgt. Akkuladestand / Ladeanzeige: Vier grüne LEDs zeigen den Ladestand der internen Batterie des HA-2. Beim Laden zeigen diese Leuchten den Ladezustand an und die aktuell geladene Kapazität.
- Seite 7 Um das USB-Kabel mit USB-Schnellladezu verbinden ist ein Mikro-B-Anschluss HA-2-Schnellladegerät VOOC vorgesehen, der USB A - USB micro-B enthält. Stecken Sie den Adapter in eine Steckdose um den Ladevorgang der Batterie des HA-2 zu starten. Die Indikatoren auf der Seite Geräts blinken dann. Ein paar Sekunden sind erforderlich, um die Schnellladung auszulösen, wodurch...
-
Seite 8: Das Normale Laden
Das normale Laden Das Gerät kann auch durch den Anschluss des USB micro-B- Portes an einen USB- Port auf einem Mac oder PC geladen werden. Die Ladeanzeige an der Seite des Geräts blinkt, wenn das Gerät geladen wird. Die Schnellladung ist bei dieser Verbindungsmethode nicht möglich. - Seite 9 Ladezustand: Die Ladeanzeige an der Seite des Gerätes kann folgende Zustände anzeigen: < volle dung ☼ ☼ ☼ ☼ Legende : - dunkel ☼...
-
Seite 10: Überprüfung Des Ladezustandes
Überprüfung des Ladezustandes Drücken Sie den Akku-Test / Energien-Bank-Taste kurz, um den Ladezustand der Batterie zu überprüfen. Die Ladezustandsanzeige leuchtet auf, um die verbleibende Akkuleistung zu zeigen: <20 ... - Seite 11 Halten Sie den Akku-Test / Energien-Bank-Taste erneut, bis die blaue Power-Bank-Anzeige erlischt, wenn es nicht mehr notwendig ist die Energie an das mobile Gerät zu liefern. ACHTUNG: Wenn der HA-2 geladen wird, ist es nicht möglich gleichzeitig Leistung an ein externes Gerät abzugeben.
- Seite 12 Anschluss von Quellgeräten Es wird empfohlen, den HA-2 vor dem Anschließen auszuschalten. iPod / iPhone / iPad Stellen Sie den Quellenwahlschalter auf Position “A”. Schließen Sie den USB-A- Anschluss des Gerätes über das mitgelieferte USB A- Lightning- Kabel an iPod / iPhone / iPad an oder verwenden Sie das Kabel Ihres iPod / iPhone / iPad.
- Seite 13 Für den Mac ist kein Treiber erforderlich. Möglicherweise müssen Sie den HA-2 als Audioausgabegerät in Systemeinstellungen / Sound in Mac OS X wählen. Für den PC laden Sie den HA-2-USB-Treiber von der OPPO Digital-Website (www.oppodigital.com) und folgen Sie den Anweisungen, zur Treiberinstallation.
-
Seite 14: Hören Von Musik
Hören von Musik Um Musik zu hören, können Sie einen Kopfhörer an die Kopfhörerbuchse anschließen, oder schließen Sie einen Ver- stärker oder ein Paar Aktivlautsprecher an den Ausgang an. Verwendung von Kopfhörern Schließen Sie den Kopfhörer an die Kopfhörerbuchse des Gerätes an. -
Seite 15: Verwenden Des Ausgangs
Verwenden des Ausgangs Schließen Sie den Line- Out Anschluss an den Stereo-Audio- Eingang Ihres Verstärkers oder regelbaren Aktivlautsprechers. Schließen Sie das Gerät wie zuvor beschrieben an eine Musikquelle an. Stellen Sie den Quellenwahlschalter auf die richtige Position. Bitte beachten Sie, dass der Ausgang nur aktiv ist, wenn die Quellen A oder B ausgewählt sind. - Seite 16 Kurzreferenz Eingang, Ausgang Quellenwahl für verschiedene Quellen: Wiedergabe Quellen Input Ausgangs quelle auswahl Port buchsen Kopfhörer iPod, oder Line- iPhone, USB A (Links) iPad Kopfhörer Weitere oder Line- Smartphones (Mitte) micro-B Kopfhörer Computer oder Line- (Mitte) micro-B andere Kopfhörer Audio-in Geräte (Rechts)
-
Seite 17: Verstärkungsregelung
Verstärkungsregelung Die HA-2 verfügt über zwei Lautstärkepegel. Der niedrige Gain-Pegel (L) ist vorgesehen für die Verwendung der Kopfhörer Ear- Monitore (IEM) hoher Empfindlichkeit. Der hohe Gain-Pegel (H) kann für andere Kopfhörer benutzt werden, bei denen Sie das Gefühl haben, dass Lautstärke... -
Seite 18: Bass Boost
Bass Boost Wenn Sie Musik mit einem starken Bass-Effekt hören möchten, dann können Sie die Bass Boost Funktion des Gerätes einschalten. Dazu betätigen Sie Bass Boost-Schalter so, dass ein grüner Balken angezeigt wird. -
Seite 19: Fehlerbehebung
Batterie voll ist. Die Lautstärke ist zu niedrig. Passen Sie die Lautstärke an der Quelle, und / oder die Lautstärke des HA-2 an. Ein falscher Anschluss an die Signalquelle. Bitte überprüfen Sie die Verbindung in dem Sie den Abschnitt "Anschluss von Quellgeräten"... - Seite 20 Symptom: Das Gerät ist nicht aufgeladen. Mögliche Ursache und Lösung: Falsche Kabelverbindung. Überprüfen Kabelverbindung und stecken Sie alle Kabel neu ein. Inkompatibles Ladegerät oder Kabel. Bitte verwenden Sie das mitgelieferte Original VOOC Schnellladegerät und Daten / Ladekabel. Reset erforderlich. Bitte drücken und halten Sie die Akku-Test Power-Bank-Taste für Sekunden.
- Seite 21 Eigenschaften Allgemein 2.5 x 6.2 x 0.5 Größe Zoll, (B x H x L) 68x 157 x 12mm 6.2 oz, 175 Gewicht Gramm Frequenzgang 20 Hz – 200 kHz Audio-In-Level 1 Vrms Line-out Level 1Vrms @ 0 dBFS 16 Ohm – 300 Empfohlene Kopfhörer-Impedanz 300 mW an 16 220mW an 32...
- Seite 22 (DSD64), 5.6448 (DSD128),11.289 6 MHz (DSD256, nur nativ) USB 2.0, USB Profile Audio 2.0 Batterie 3000 mAh Batterietyp Lithium-Polymer- Akku ca. 13 Stunden für analoge Quellen über Betriebsdauer im Akkubetrieb Audio-In, ca. 7 Stunden für digitale Quellen über USB ca. 1 Stunde 20 Ladezeit Minuten Design und Spezifikationen können sich ohne vorherige...
- Seite 23 © 2015 Alle Rechte vorbehalten. www.oppodigital.de...
- Seite 24 www.oppodigital.de...
