Inhaltszusammenfassung für Measurement & Control MMS2

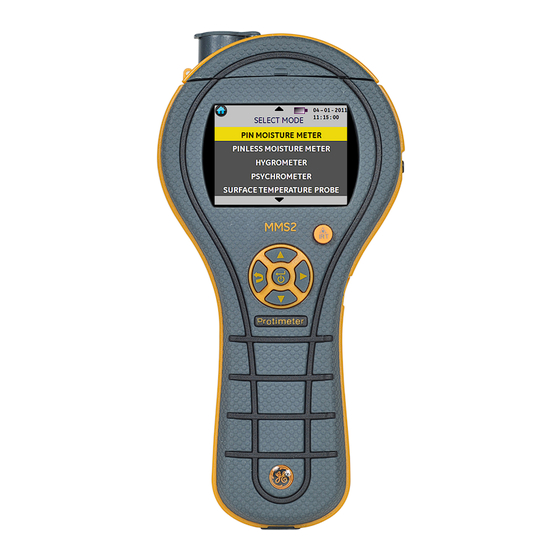

- Seite 1 Measurement & Control Feuchtigkeit Protimeter MMS2 Bedienungsanleitung INS8800-GE Rev. A April 2012...
- Seite 3 Protimeter MMS2 Moisture Measurement System Bedienungsanleitung (Übersetzung der Originalanleitung) INS8800-GE Rev. A April 2012...
- Seite 4 [Kein Inhalt auf dieser Seite]...
-
Seite 5: Inhaltsverzeichnis
4. Betriebsmodi des MMS2 ........ - Seite 6 Inhalt [Kein Inhalt auf dieser Seite] INS8800-GE Rev. A...
-
Seite 7: Einführung
Protimeter MMS2 Bedienungsanleitung 1. Einführung Das Protimeter Moisture Measurement System2 (Protimeter MMS2) ist ein leistungsstarkes und vielseitiges Messgerät zur Messung und Diagnose von Feuchtigkeit in Gebäuden und Baustoffen. Mit diesem Produkt können Baugutachter und Inspektoren das Ausmaß von Feuchtigkeit in Bauelementen wie Wänden und Böden sowie Gebäudeumgebungen messen, indem einfach... -
Seite 8: Produktkomponenten Und Zubehör
Raumtemperatur, Raumfeuchtigkeit, Feuchtigkeit in Baustoffen, Oberflächenfeuchtigkeit und Oberflächentemperatur (Kontakt- und kontaktfreie Methode). Um alle oben aufgeführten Parameter zu messen, verwendet das MMS2 verschiedene Sensoren zusammen mit einer Vielzahl von Zubehör für einfach durchzuführende Messungen. Am Messgerät befinden sich die folgenden externen Anschlüsse. - Seite 9 Die Messköpfe Hygrostick (POL4750), Quikstick (POL8750) und Short Quikstick (POL8751) messen die relative Feuchtigkeit (%RH) und Umgebungslufttemperatur in Räumen oder Baustoffen. Sie können entweder direkt oder über ein Verlängerungskabel an das MMS2 angeschlossen werden. • Der Oberflächentemperatursensor wird verwendet, wenn Kondensationsprobleme untersucht werden.
-
Seite 10: Ein- Und Ausschalten Des Mms2
SCHWACH) angezeigt wird, die Batterien ersetzen. Zum EINSCHALTEN des MMS2 kurz die EIN/AUS-Taste drücken. Das MMS2 schaltet sich nach 2 Minuten Inaktivität automatisch AUS, sofern die Standardeinstellung nicht geändert wurde (Hinweise zum Ändern der Standardeinstellung siehe Abschnitt 4.7c). Zum sofortigen AUSSCHALTEN des Messgeräts die Taste mindestens 3 Sekunden lang gedrückt halten. -
Seite 11: Betriebsmodi Des Mms2
Protimeter MMS2 Bedienungsanleitung 4. Betriebsmodi des MMS2 Das Protimeter MMS2 kann zur Erkennung und Messung von Feuchtigkeit in nicht leitenden, massiven Materialien wie Holz, Gipskartonplatten und Mauerwerk verwendet werden. Das MMS2 kann die verschiedenen Parameter in Gebäudeanwendungen messen: Raumtemperatur, relative Raumfeuchtigkeit, Oberflächentemperatur mit Kontakt- und kontaktfreier... - Seite 12 Protimeter MMS2 Bedienungsanleitung 4.1 Stift-Feuchtemessgerät – Auswahl und Gebrauch (Forts.) Das MMS2 kann den %MC-Wert für 8 Holzarten anzeigen. Wenn das Gerät sich im Betriebsmodus „PIN MOISTURE METER“ (STIFT-FEUCHTEMESSGERÄT) befindet, zeigt es standardmäßig „WME WOODTYPE A“ (WME HOLZTYP A) an. Siehe Protimeter- Holzkalibrierungstabelle.
-
Seite 13: Verwendung Von Zusatzfeuchtigkeitsmessköpfen Im Messmodus
Hinweis: Die praktischste Methode für Messungen unter der Oberfläche in Holz nutzt die optional erhältliche Hammerelektrode. 4.1b Erkennung von hygroskopischen Salzen Das Protimeter MMS2-Messgerät kann in Kombination mit dem Feuchtigkeitsmesskopf, Filterpapieren und destilliertem Wasser (nicht mitgeliefert) als grundlegendes Salznachweisgerät verwendet werden. Das Filterpapier etwas mit dem destillierten Wasser anfeuchten und mit dem Feuchtigkeitsmesskopf eine Bezugsmessung am Papier vornehmen. -
Seite 14: Stiftloses Feuchtemessgerät - Auswahl Und Gebrauch
Protimeter MMS2 Bedienungsanleitung 4.2 Stiftloses Feuchtemessgerät – Auswahl und Gebrauch SELECT MODE -> PINLESS MOISTURE METER (MODUS WÄHLEN -> wechseln und drücken, um den STIFTLOSES FEUCHTEMESSGERÄT) Betriebsmodus für das stiftlose Feuchtemessgerät zu wählen. Das Messgerät kann nun zum Messen der relativen Feuchtigkeit in massiven, homogenen Materialien (wie Wänden und Böden) verwendet werden, indem... - Seite 15 Feuchtemessgerät ausgewählt ist, zeigt das Gerät die Oberflächenfeuchtigkeit als Holzfeuchteäquivalent-Wert an. Hinweis: Das MMS2 auf der Oberfläche platzieren, jedoch nicht darauf bewegen. Durch die Bewegung nutzt sich die Rückseite des Messgeräts ab und es können Spuren auf der Wand hinterlassen werden.
-
Seite 16: Hygrometer - Auswahl Und Gebrauch
4.2 Stiftloses Feuchtemessgerät – Auswahl und Gebrauch (Forts.) Im Suchmodus kann das Gerät Vergleichsmessungen anzeigen. Hinweis: Wenn unter der Oberfläche Metall vorhanden ist, zeigt das MMS2 möglicherweise falsche Messwerte an. Vergleichsmessungen helfen zu bestimmen, ob die Oberfläche/das Material feuchter oder trockener als die Bezugsoberfläche/das Bezugsmaterial ist. - Seite 17 Messungen mit Messköpfen vorgenommen werden, die in baulichen Strukturen wie Wände und Böden eingesetzt wurden. Abbildung 4: MMS2 als Hygrometer Hinweis: Um eine optimale Reaktionszeit zu erzielen, das MMS2 nicht in übermäßig warmer oder kalter Umgebung aufbewahren, z. B. in einem Auto.
-
Seite 18: Psychrometrie - Auswahl Und Gebrauch
Protimeter MMS2 Bedienungsanleitung 4.4 Psychrometrie – Auswahl und Gebrauch SELECT MODE -> PSYCHROMETRICS (MODUS WÄHLEN -> PSYCHROMETRIE) wechseln und drücken, um den Psychrometriemodus zu wählen. Den Hygrostick-, Quikstick- oder Short Quikstick-Messkopf an Buchse anschließen. In diesem Modus werden die folgenden Parameter angezeigt: 4.4a Taupunkt... -
Seite 19: Kondensation
Mit dem Kondensationsmodus können Benutzer das Risiko von Kondensatbildung auf Oberflächen abschätzen oder bestätigen, ob auf einer Oberfläche Kondensation auftritt. Das MMS2 kann mithilfe von zwei Betriebsmodi als Kondensator verwendet werden: 4.5a Oberflächentemperatur-Messkopf – Auswahl und Gebrauch SELECT MODE -> SURFACE TEMPERATURE PROBE (MODUS WÄHLEN ->... -
Seite 20: Oberflächentemperatursensor (Ir) - Auswahl Und Gebrauch
Protimeter MMS2 Bedienungsanleitung 4.5b Oberflächentemperatursensor (IR) – Auswahl und Gebrauch In diesem Modus misst das MMS2 die Oberflächentemperatur mithilfe von IR-Technologie. Einen Feuchtigkeitsmesskopf an Buchse A anschließen. Die Taste gedrückt halten, um das IR-Thermometer zu aktivieren. Dann die Taste loslassen und innerhalb von 1 Sekunde erneut drücken, um den LASERPOINTER zu aktivieren. -
Seite 21: Protokollierung - Auswahl Und Gebrauch
Protimeter MMS2 Bedienungsanleitung 4.6 Protokollierung – Auswahl und Gebrauch Das MMS2 unterstützt sowohl die kontinuierliche als auch die manuelle Protokollierung. 4.6a Manuelle Protokollierung Wenn auf einem der Messbildschirme gedrückt wird, werden die Daten bei dieser Instanz protokolliert und in der unteren Leiste wird RECORD SAVED angezeigt. -
Seite 22: Einstellungen - Auswahl Und Gebrauch
Protimeter MMS2 Bedienungsanleitung 4.7 Einstellungen – Auswahl und Gebrauch Das Protimeter MMS2 verfügt über eine Reihe vom Benutzer wählbarer Funktionen. wechseln SELECT MODE -> SETTINGS (MODUS WÄHLEN -> EINSTELLUNGEN) drücken, um das MMS2 zu konfigurieren. Folgende Konfigurationsoptionen sind verfügbar: 4.7a Einheiten einstellen Das MMS2 bietet die Möglichkeit, zwischen... -
Seite 23: Datum Und Uhrzeit
Uhrzeit können auch eingestellt werden, indem eine Verbindung mit einem PC hergestellt und die optionale MMS2-Protokollsoftware verwendet wird. 4.7c Automatische Abschaltung Das MMS2 schaltet sich nach der Zeitspanne für die automatische Abschaltung automatisch , wenn keine Aktivität stattfindet oder keine Taste gedrückt wird. -
Seite 24: Helligkeit Einstellen
Protimeter MMS2 Bedienungsanleitung 4.7d Helligkeit einstellen SELECT MODE -> SETTINGS -> SET BRIGHTNESS (MODUS WÄHLEN -> wechseln und drücken, um EINSTELLUNGEN -> HELLIGKEIT EINSTELLEN) die Helligkeit einzustellen. Mit den Tasten eine Helligkeitsstufe (1 bis 10) wählen und drücken, um die gewünschte Helligkeit festzulegen. (Helligkeitsstufe 2 ist die empfohlene Einstellung.) -
Seite 25: Protokollierung Einstellen (Optionale Pc-Protokollsoftware Erforderlich)
Protimeter MMS2 Bedienungsanleitung 4.7g Protokollierung einstellen (optionale PC-Protokollsoftware erforderlich) SELECT MODE -> SETTINGS -> SET LOGGING (MODUS WÄHLEN -> wechseln und EINSTELLUNGEN -> PROTOKOLLIERUNG EINSTELLEN) drücken, um die Parameter für die Protokollierung festzulegen. • Minuten, nach denen die Protokollierung Start After (Starten nach): beginnen soll (0 bis 999). -
Seite 26: Richtlinien Für Diagnoseverfahren
Wand oder ein der in Gebäuden als normal und sicher gilt (bezogen anderes auf Zustandsverschlechterung oder Verfall auf Grund Bauwerkselement von Feuchtigkeit). Wenn die Protimeter MMS2- in einem sicheren, Feuchtemessgerät-Modi ausgewählt sind, werden die gemessenen Werte als DRY (TROCKEN), AT RISK lufttrockenen (RISIKO) oder WET (FEUCHT) ausgewiesen. -
Seite 27: Tdiff Im Kondensationsmodus
Protimeter MMS2 Bedienungsanleitung 5. Richtlinien für Diagnoseverfahren (Forts.) Punkt 1: Der Such- und Messmodus sollten gemeinsam verwendet werden, um das Ausmaß eines Feuchtigkeitsproblems zu bestimmen und zwischen Feuchtigkeit auf und unter der Oberfläche zu unterscheiden. Das erhaltene Messwertprofil gibt Aufschlüsse über die potenziellen Ursachen (z. B. - Seite 28 Wassermengen (Feuchtigkeit) gemischt werden, bildet sich eine stark leitfähige Lösung. Das Vorhandensein (oder die Abwesenheit) solcher Salze muss daher mit Hilfe des Protimeter MMS2 im Messmodus wie beschrieben bestimmt werden, wenn ein zunehmender Feuchtegehalt vermutet wird. Falls erforderlich kann der Protimeter Salzanalysesatz (Bestellnr. BLD4900) zur Identifizierung der relativen Konzentration von Nitraten und Chloriden verwendet werden.
-
Seite 29: Prüfen Der Kalibrierung
Symbol für schwache Batterie auf dem Display erscheint, müssen die Batterien aus dem Messgerät genommen werden. • Wenn das MMS2 im Suchmodus verwendet wird, darf der Messgerätkopf nicht über Flächen geschoben werden, da sich dadurch das Messgerätgehäuse schnell abnutzt. Das Messgerät muss abgehoben und umgesetzt werden, damit kein Verschleiß... -
Seite 30: Anzeige Der Mms2-Informationen
Protimeter MMS2 Bedienungsanleitung 7. Pflege und Wartung (Forts.) • Den Zustand der MMS2-Zubehörteile regelmäßig prüfen und beschädigte oder abgenutzte Zubehörteile austauschen. • Um die Kalibriereigenschaften aufrechtzuerhalten, sollten Hygrostick- Messköpfe keinen gesättigten Umgebungen ausgesetzt werden. Lässt sich dies nicht vermeiden, müssen die Hygrostick-Messköpfe in regelmäßigen Abständen ausgetauscht und die Kalibrierung häufig geprüft werden. -
Seite 31: Technische Daten
Protimeter MMS2 Bedienungsanleitung 9. Technische Daten 9.1 Betriebsbedingungen Betriebstemperaturbereich Nur Messgerät 0° bis -50° C Feuchtigkeit 0 bis 95 %, nicht kondensierend 9.2 Messspezifikationen 9.2a Feuchtemessung Hygrostick-Daten (Nennwerte) Relative Luftfeuchtigkeit 30 % bis 40 % RH Genauigkeit ±3 % RH bei 20° C 41 % bis 98 % RH Genauigkeit ±2 % RH bei 20°... - Seite 32 Protimeter MMS2 Bedienungsanleitung 9.2b Feuchtigkeitsmessung Für integrierte und dezentrale Stift-Messköpfe Integrierte Stifte Stabile und zuverlässige integrierte WME-Stifte mit Abdeckung Keine Beeinflussung von Messwerten durch Oberflächenfeuchtigkeit Stift (% WME) 8 % bis 100 %, Messwerte über 30 % sind relativ Nicht invasiv (HF) Bis zu 15 mm tief 60 bis 999 (relativ) Toleranz ±10 relative Skala...
-
Seite 33: Physikalische Daten
Protimeter MMS2 Bedienungsanleitung 9.3 Physikalische Daten 9.3a Stromversorgung Batterie 9 V Alkaline ≥550 mAH Visuelle Anzeige der Batterielebensdauer auf LCD 9.3b Abmessungen (H x B x T) 19,05 cm x 9,40 cm x 5,59 cm 9.3c Bruttogewicht Nur Messgerät 260 g 9.3d Maximale Stifttiefe... -
