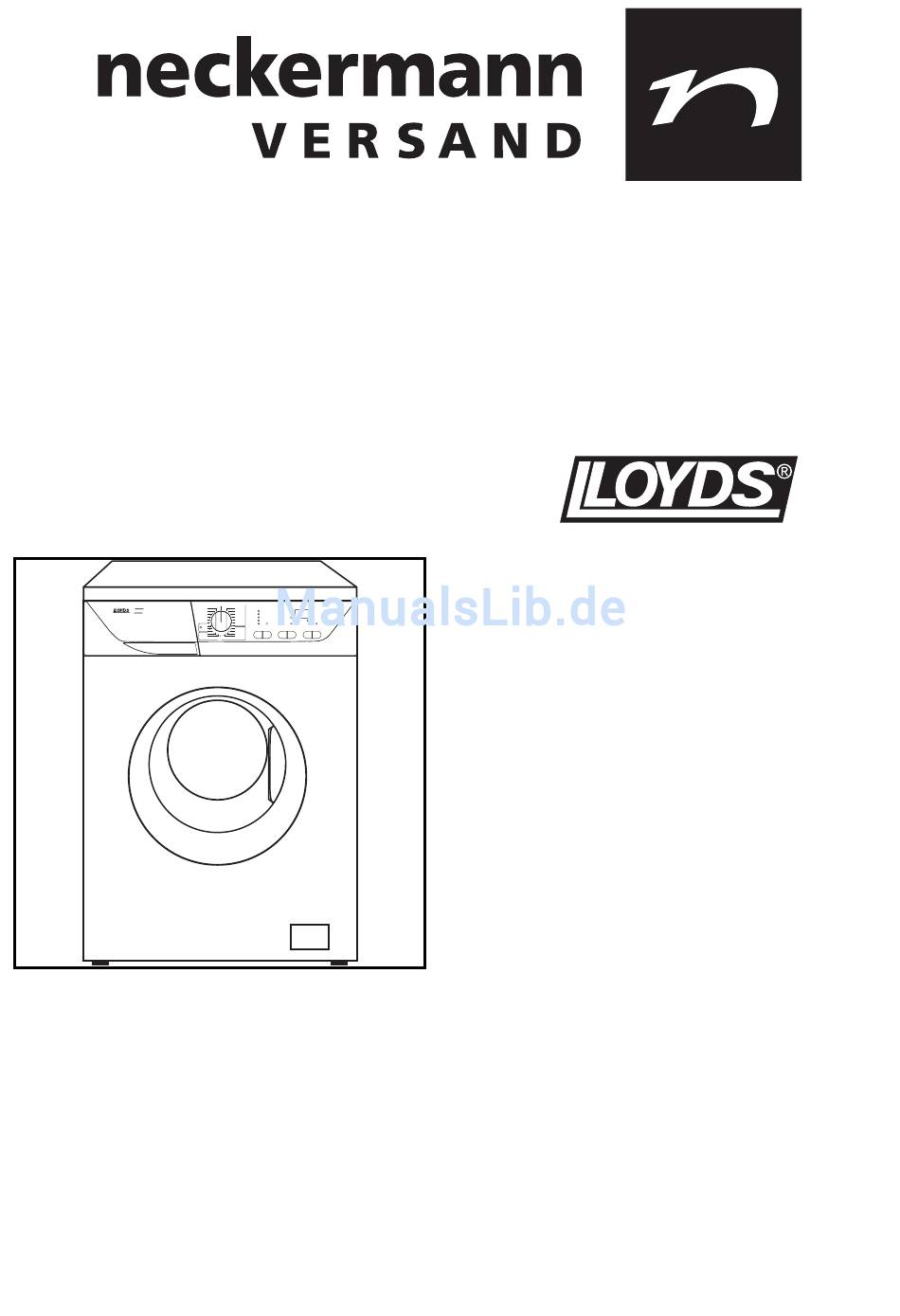

Waschvollautomat
»LLOYDS 7200«
»LLOYDS 7400«
Art.-Nr.: 508/152-09
Art.-Nr.: 508/160-09
Gebrauchsanweisung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für NECKERMANN VERSAND LLOYDS 7200
Inhaltszusammenfassung für NECKERMANN VERSAND LLOYDS 7200
- Seite 1 40° verriegelt Einweichen 30° Spülstopp Wolle Kalt Kalt Schleuder- Vor- Kurz Intensiv Startzeit- Start/ 60° 30° drehzahl wäsche vorwahl Pause 40° 60° E-Spar 30° 40° 40° 30° Feinwäsche Kalt Pflegeleicht »LLOYDS 7200« »LLOYDS 7400« Art.-Nr.: 508/152-09 Art.-Nr.: 508/160-09 Gebrauchsanweisung 132983731...
- Seite 2 Sie auch die angeführten Sicherheitshinweise. Wir wünschen Ihnen viel Freude mit Ihrem neuen Waschvollautomaten. Ihre NECKERMANN VERSAND Einige Passagen in der Gebrauchsanweisung sind besonders gekennzeichnet. Diese Kennzeichnungen haben folgende Bedeutung: Hier finden Sie wichtige Informationen über ungeeignete Handhabungen lhres Waschvollautomaten, die technische Schäden verursachen können.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Sicherheitshinweise und Warnungen............ Hinweise ....................Verpackungsentsorgung ................ Entsorgung der Altegeräte ..............Gerätebeschreibung................Installation ....................Entfernen der Transportsicherung ............Aufstellung .................... Kaltwasseranschluss ................Wasserablauf..................Elektrischer Anschluss................Füllmengen ....................Umweltschutz und Spar-Tipps .............. Gebrauch ....................Bedienung/Einstellung der Programme ..........13/18 Funktions-Hinweise ................ -
Seite 4: Sicherheitshinweise Und Warnungen
Technische Daten ..................Programmübersicht ................42/44 Programmablauf und Verbrauchswerte ..........43/45 Kundendienst ..................Garantie-lnformation ................Sicherheitshinweise und Warnungen Bewahren Sie die Gebrauchsanweisung sorgfältig auf, damit Sie sie auch in Zukunft zu Rate ziehen können. Sollten Sie das Gerät verkaufen oder Dritten überlassen, sorgen Sie dafür, dass das Gerät komplett mit der Gebrauchsanweisung übergeben wird, damit der neue Besitzer sich über die Arbeitsweise des Geräts und die diesbezüglichen Hinweise informieren... -
Seite 5: Hinweise
● ● Wäschestücke, die mit lösungsmittel- Unterbrechen Sie nach Gebrauch haltigen Reinigungsmitteln, z.B. des Geräts die Stromzufuhr und Waschbenzin, Fleckenentfernern drehen Sie den entsprechenden o. ä., vorbehandelt wurden, müssen Wasserhahn zu. vor dem Waschen an der Luft ge- ● Trennen Sie bei Pflege- und trocknet werden, da sonst Explo- Wartungsarbeiten das Gerät vom sionsgefahr besteht. -
Seite 6: Verpackungsentsorgung
Verpackungsentsorgung Verpackungen und Packhilfsmittel von Solange solche in Ihrem Wohnge- Neckermann Elektro-Großgeräten biet noch nicht vorhanden sind, sind mit Ausnahme von Holzwerkstof- können Sie diese Materialien zum fen recyclingfähig und sollen grund- Hausmüll geben. sätzlich der Wiederverwertung zuge- Als Packhilfsmittel sind bei Necker- führt werden. -
Seite 7: Gerätebeschreibung
Gerätebeschreibung Waschmittelschublade Wasserzulaufschlauch Programm- Stromanschlusskabel wahlschalter Wasserablaufschlauch Wahltasten Transportsicherungs- Multidisplay schrauben Abdeckplatte Programmab- laufanzeige Koch-/Buntwäsche Miniprogramm 95° 7200 Schleudern 60° E-Spar 1200 Silence Betrieb Abpumpen 60° Ende Weichspülen 40° E-Spar Flecken Tür verriegelt Spülen 40° Einweichen 30° Spülstopp Wolle Kalt Kalt Schleuder- Vor-... -
Seite 8: Installation
Installation Entfernen der 4. Entfernen Sie den Polystyrolblock Transportsicherung vom Waschmaschinenboden, indem Sie den kleinen Arretie- Vor der Installation müssen Sie rungshebel nach links schieben die Transportsicherungen ent- und dann den Polystyrolblock nach fernen. unten herausziehen. Gehen Sie wie folgt vor: 1. -
Seite 9: Aufstellung
7. Stellen Sie die Maschine wieder Kleine Unebenheiten lassen sich gerade auf und schrauben Sie die durch Heraus- oder Hineindrehen der restliche Schraube an der Rück- Gerätefüße ausgleichen. Das wand aus. Ziehen Sie die Kunst- Verstellen der vier Gerätefüße ist stoffhülse heraus. -
Seite 10: Wasserablauf
Alte, bereits benutzte Schläuche Die verwendeten Zulaufschläuche dürfen nicht verwendet werden. müssen für einen Arbeitsdruck von mindestens 10 bar ausgelegt und VDE geprüft sein. Dies entspricht einem Berstdruck von 30 bar. Der Kundendienst hält derartige Schläuche bereit. Eventuelle besondere Vorschriften des örtlichen Wasserwerks sind genauestens zu beachten! Wasserablauf... -
Seite 11: Elektrischer Anschluss
Der Ablaufschlauch ist knickfrei zu Elektrischer Anschluss verlegen und während des Betriebs Der Anschluss darf nur über eine vor- gegen Herunterfallen zu sichern schriftsmäßig installierte Schutzkon- (z.B.an der Öse des Krümmers). takt-Steckdose an 220-230 V (50 Hz) Auslaufhöhe: erfolgen. minimal 60 cm Der Anschlusswert beträgt ca. -
Seite 12: Umweltschutz Und Spar-Tipps
Umweltschutz und Spar-Tipps Umweltbewusst waschen, das heißt ● Spar-Pflegeleicht 60°/E-Spar Energie, Wasser und Waschmittel spa- Für leicht verschmutzte pflegeleich- ren, ohne das Waschergebnis zu ver- te Wäsche. nachlässigen. Um Wasser und Waschmittel optimal zu 4. Kurzprogramme nutzen, dauern die heutigen Waschpro- Bei gering verschmutzter Wäsche ein gramme etwas länger. -
Seite 13: Gebrauch
Bedienblende Koch-/Buntwäsche 7200 Miniprogramm 95° Schleudern Silence Betrieb 60° E-Spar 1200 Abpumpen 60° Ende Weichspülen 40° E-Spar Flecken Tür verriegelt Spülen 40° Einweichen 30° Spülstopp Wolle Kalt Kalt Schleuder- Vor- Kurz Intensiv Startzeit- Start/ 60° 30° drehzahl wäsche vorwahl Pause 40°... -
Seite 14: Taste Schleuderdrehzahl
Spülstopp: durch Wählen dieser Programm löschen Funktion bleibt die Wäsche im letzten Soll ein bereits gestartetes Waschpro- Spülwasser, um Knitterbildung zu ver- gramm gelöscht werden, drehen meiden. Die Funktion “Spülstopp” ist Sie den Wahlschalter auf Stellung in allen Wa grammen wirksam. AUS. -
Seite 15: Taste Zusatzfunktionen
Die Vorwäsche endet bei Programm- Das Schleudergeräusch wird ver- • einstellung Koch-/Bunt-wäsche und mieden. Pflegeleicht mit einem kurzen Der günstige Nachtstrom wird • Schleudergang, bei Feinwäsche nur angewandt. mit Abpumpen. Bei Koch-/Buntwäsche und Im “Wolle”- und in den Pflegeleicht wird mit mehr Wasser “Sonderprogramme”... -
Seite 16: Multidisplay
Funktion “Flecken” - Laufzeit - Startzeit-Vorwahl - Fehlbedienung - Fehlercode. Diese Funktion muss gewählt werden, wenn Fleckensalz zur Behandlung Laufzeit von verfleckter Wäsche verwendet wird. Nachdem das Programm eingestellt Der Hauptwaschgang mit zeitoptimier- wurde, wird im Display die Laufzeit ter Fleckensalzeinspülung wird des gewählten Programms in Stunden dadurch verlängert. - Seite 17 Danach springt die Anzeige um und Dies stellt eine wertvolle Hilfe für den es wird wieder die Programmlaufzeit Benutzer und den Kundendienst dar, angezeigt. z. B. “E20”. Die eingestellte Zeit wird im Stunden- 8 Taste “Startzeitvorwahl” takt zurückgezählt. Mittels dieser Taste kann Programmbeginn von 30 Min - 60 Min...
- Seite 18 “Start/Pause”-Taste erneut drüc- • Pause ken. Durch Drücken der Taste kann ein Nach Ablauf der eingestellten Zeit läuft das Programm an. laufendes Programm jederzeit unter- brochen und durch einen erneuten Tastendruck wieder fortgesetzt wer- Annullierung der Startzeitvorwahl den. “Start/Pause”-Taste drücken •...
-
Seite 19: Funktions-Hinweise
Funktions-Hinweise Soll das Waschprogramm mittels Wahlschalter korrigiert werden, muss der Programmwähler auf Position Programmwahlschalter AUS gedreht werden. Das neu einge- stellte Programm startet, ohne das Achtung! Wasser abzupumpen. Drehen Wahlschalter, bevor ein neues Programm einge- ● Programm löschen / stellt wird, immer erst auf die Position AUS’... -
Seite 20: Programm-Hinweise
Akustik-Signale Programm-Hinweise Jede Einstellung am Gerät wird ● durch einen Signalton bestätigt. Wolle/ Das Ende eines Waschprogramms ● In diesem Programm kann nicht nur wird durch mehrere Signaltöne maschinen-waschbare Wolle mit dem angezeigt. Hinweis “filzt nicht”, sondern auch Wird zu dem eingestellten Pro- ●... - Seite 21 Einweichen Schleudern Dies ist ein separates Programm, Das Gerät führt den Endschleuder- deshalb kann es (wenn erforderlich) gang mit max. Drehzahl aus. jedem Waschprogramm vorgeschaltet Achtung! Je nach Wäscheart, evtl. werden. die Drehzahl reduzieren. Die Temperatur beträgt 30°C, die Miniprogramm Dauer ca.
-
Seite 22: Einfüllen Der Wäsche
Einfüllen der Wäsche Einfülltür öffnen AUS. Nach ca. 3 Minuten kann dann die Tür 1. Gerät nicht eingeschaltet. geöffnet werden (Wasserstand bzw. Im stromlosen Zustand (Gerät nicht Wassertemperatur im Gerät beach- eingeschaltet) lässt sich die Einfülltür ten). jederzeit öffnen. Durch Drehen des Wahlschalters, wä- Zum Öffnen der Tür ziehen Sie das hlen Sie das entsprechende Pro- Griffstück A nach vorn. -
Seite 23: Waschmittelzugabe
Waschmittelzugabe Pulverartige Waschmittel Flüssige Waschmittel C0063b C0063a ● In das Fach I füllen Sie das Wasch- An Stelle von Waschpulver kann auch pulver für die Vorwäsche und das flüssiges Waschmittel benutzt werden, Einweichprogramm. und zwar vor allem für nicht sehr schmutzige Wäsche und für Wasch- programme bei mittlerer und niedriger Auch Fleckensalz wird in dieses... -
Seite 24: Kurzanweisung
Kurzanweisung Inbetriebnahme 9. Wenn der Programmstart später er- folgen soll, Startzeit-Vorwahl einstellen. Wurde das Transportsicherungs- 10. Erst jetzt das Gerät durch Drücken material schon entfernt (s. Seite der Taste “Start/Pause” starten. 8/9)? Das Programm läuft nun automatisch Die wichtigsten Handgriffe bei der Inbetriebnahme Geräts sind... -
Seite 25: Internationale Pflegesymbole
Internationale Pflegesymbole Pflegesymbole für Textilien WASCHEN (Wasch- bottich) Normal- Schon- Normal- Schon- Normal- Schon- Spezial- Normal- Schon- Spezial- Hand- nicht wasch- wasch- wasch- wasch- wasch- wasch- schon- wasch- wasch- schon- wäsche waschen gang gang gang gang gang gang wasch- gang gang wasch- gang... -
Seite 26: Waschvorbereitungen
Waschvorbereitungen ● Wäsche sortieren Gardinen besonders vorsichtig behandeln. Schon bei geöffneten Beachten Sie die Pflegekennzeichen in Fenstern oder beim Abnehmen kön- den Wäschestücken und die Waschan- nen sie beschädigt werden (sog. weisung der Hersteller. «Zieher»). Röllchen Sortieren Sie die Wäsche nach: Gardinen entfernen oder in ein Netz ●... -
Seite 27: Flecken In Der Wäsche
Flecken in der Wäsche Fleckenentfernung Rost: Kleesalz, heiß gelöst, oder «Rostteufel» kalt. Vorsicht bei älteren Die in den Wäschestücken vorhande- Rostflecken, weil das Zellulosegefüge nen Flecke werden, sofern sie laugen- dann bereits angegriffen ist und das löslich sind, im Zuge des Waschpro- Gewebe zur Lochbildung neigt. -
Seite 28: Färben Und Entfärben
Hinweis “Fettläuse” Um diese zu entfernen, sollten Sie die Es kann vorkommen, dass die Wä- sche - z.B. wegen zu geringer Wasch- Wäsche noch einmal mit erhöhter mittelzugabe - nach dem Waschen Waschmittelzugabe waschen, bevor dunkle Punkte (sog. “Fettläuse”) auf- Sie sie trocknen. -
Seite 29: Waschmittelart Und -Menge
Waschmittelart und -menge Auf den Waschmittelpackungen finden Waschmittel Dosierhinweise Die Wahl des Waschmittels ist abhän- Waschmittelhersteller in ml, für den gig von der Textilart (Pflegeleicht, jeweiligen Härtebereich. Wolle, Baumwolle etc.), der Farbe der Textilien, der Waschtemperatur und Folgen bei zu wenig Waschmittel: dem Verschmutzungsgrad. - Seite 30 Flüssigwaschmittel Fleckensalz Die Dosierung erfolgt im Einlaugen- Fleckensalz beseitigt im Hauptwasch- verfahren (nur Hauptwäsche) entspre- gang die in der Wäsche vorhandenen chend der Empfehlung der Wasch- Problemflecken, z. B. Rotwein, Obst- mittelhersteller. und Gemüsesafte, sowie fetthaltige Flecken, die durch moderne Voll- Wasseraufbereitung waschmittel nicht immer restlos ent- fernt werden.
-
Seite 31: Ratschläge Und Tipps
Ratschläge und Tipps ● Beachtenswerte Ratschläge Durch die heutigen Waschmittel (flüssig oder pulverartig) kann sich ● Bei wenig verschmutzter Wäsche auch noch im letzten Spülwasser bildet sich mehr Schaum als bei oder beim Endschleudern Schaum stark verschmutzter Wäsche. entwickeln. Dadurch wird das Hartes Wasser verbraucht mehr Spülergebnis jedoch nicht beein- Waschmittel und vermindert den... -
Seite 32: Pflege Und Wartung
Pflege und Wartung Entnahme der Grobkörper- 3. Notentleerungsschlauch aus sei- falle nem Sitz herausnehmen, Auffang- gefäß unterstellen und Verschluss- Kontrollieren Sie von Zeit zu Zeit die stopfen des Schlauchs herauszie- im Sockelbereich des Gerätes vorhan- hen. dene Grobkörperfalle. Dort können sich Fremdkörper, die mit der Wäsche ins Gerät gelangen, ablagern und die Ablaufpumpe blockieren. -
Seite 33: Reinigung Des Wassereinlaufsiebs
6. Notentleerungsschlauch wieder Reinigung der verschließen und in seinen Sitz ein- Waschmittelschublade legen. Die Fächer der Waschmittelschub- lade sollten von allen erkennbaren Waschmittelverkrustungen gesäubert werden. Verwenden Sie hierzu keine metallischen Gegenstände, eine Bürste und heißes Wasser (nicht kochend) genügen vollständig. Ziehen Sie die Schublade, durch Drücken der Arretierungs-Taste, heraus. -
Seite 34: Pflege Des Waschvollautomaten
Auch im Gehäuseinneren (Sitz der Gummimanschette Waschmittelschublade) sollten Sie alle Kontrollieren Sie ab und zu die Gum- Ankrustungen Waschmitteln mimanschette am Umfang der Ein- beseitigen. füllöffnung und entfernen Sie evtl. Fremdkörper, die mit der Wäsche ins Gerät gelangen und sich dort in der Falte ablagern können. -
Seite 35: Aufstellung In Einem Frostgefährdeten Raum
● Aufstellung in einem Abkühlung der evtl. aufgeheizten frostgefährdeten Raum Lauge abwarten. ● Pumpen-Klappe durch Drücken Steht Ihr Gerät in einem solchen Raum, öffnen. müssen Sie in der kalten Jahreszeit nach dem Waschen das Restwasser ● Ein flaches Auffanggefäß bereit- entleeren (siehe Notentleerung) und stellen, ablaufende... -
Seite 36: Behebung Kleiner Störungen
Behebung kleiner Störungen Hinweise zur Behebung klei- ... die Wäsche am Programmende ner Störungen nicht ausgeschleudert ist ● Durch das eingebaute Unwucht- Wenn Sie unsere Ratschläge beach- kontrollsystem erkennt das Gerät ten, werden Sie immer Freude an zu Beginn des Schleudervorgangs Ihrem Waschvollautomaten haben. - Seite 37 Hinweis: Beachten! Verschiedene Fehler werden im Prüfung bzw. Beseitigung vorstehen- Multidisplay wie folgt, angezeigt. der Fehlerursachen muss Ihnen unser Kundendienst auch während der Garantiezeit berechnen..im Multidisplay E10 angezeigt wird und die Lampe “Ende” blinkt? Der Code E10 bedeutet, es läuft kein Wasser zu.
-
Seite 38: Kindersicherung
Kindersicherung Einstellung der Kinder- 2. Der Drehknopf darf sich nach dem sicherung Einstellen nicht in gedrückter Bei eingestellter Kindersicherung kann Position befinden, sonst ist die die Einfülltür nicht mehr geschlossen Kindersicherung, nicht wirksam. und kein Waschprogramm gestartet Richtig! Falsch! werden. Einstellung: 1. -
Seite 39: Technische Daten
Technische Daten / Abmessungen 7200 7400 Fassungsvermögen: (Trockenwäsche) ......7 kg ......7 kg Gesamtanschlusswert ..........2200 W....2200 W Heizung ................1950 W....1950 W Laugenpumpe ..............30 W......30 W Hauptmotor: Waschen ..........250 W....250 W Schleudern ..........350 W....350 W Schleuderdrehzahl..........1200 U/min ..1400 U/min Spannung............220-230V/50 Hz ..220-230V/50 Hz Absicherung ..............10 A ......10 A Wasserdruck: min ............0.05 MPa ....0.05 MPa max ............0.8 MPa... - Seite 40 Notizen...
- Seite 41 Notizen...
-
Seite 42: Programmübersicht
Programmübersicht Wäsche- Programm- Zusatzfunktionen WASCHPROGRAMME menge wahlschalter über Tasten max. SCHLEUDER. Kochwäsche ohne Vorwäsche SPÜLSTOPP, Kochwäsche z.B. normal bis stark verschmutzte Berufs- 7 kg VORWÄSCHE, wäsche, Kochwäsche mit Flecken, verschmutzte 40°-60°-95° KURZ, INTENSIV, Gebrauchswäsche. FLECKEN, SILENCE Spar-Kochwäsche ohne Vorwäsche SCHLEUDER. Kochwäsche z.B. -
Seite 43: Programmablauf Und Verbrauchswerte
Programmablauf/Verbrauchswerte Waschmittel- Verbrauchswerte * Programmablauf zugabe Normal- Schon- Schleudern Schleudern Strom Wasser Std. (kWh) (Liter) Min. Abpumpen Abpumpen 2.27 1,19 2.20 2.02 2.22 1.33 1.27 1.00 0,55 0,35 Bei den angeführten Verbrauchswerten handelt es sich um ca. Werte gemessen nach EN 60456, die von Wäschemenge, Wäscheart, Wassereinlauftemperatur und Umgebungstemperatur abhängig sind. -
Seite 44: Sonderprogramme
Programmübersicht Wäsche- Zusatzfunktionen SONDERPROGRAMME menge über Tasten max. Einweichen 30°C 7 kg zum Vorbehandeln stark verschmutzter und verfleckter Wäsche. SCHLEUDER. Spülen mit Schleudern 7 kg SPÜLSTOPP, eignet sich besonders für die kleine Handwäsche, die SILENCE Sie nicht im Gerät gewaschen haben. Weichspülen mit Schleudern SCHLEUDER. - Seite 45 Programmablauf/Verbrauchswerte Waschmittel- Programmablauf Verbrauchswerte * zugabe Normal- Schon- Schleudern Schleudern Strom Wasser Std. (kWh) (Liter) Min. Abpumpen Abpumpen Fach 0,23 letzter Spülgang * Bei den angeführten Verbrauchswerten handelt es sich um ca. Werte gemessen nach EN 60456, die von Wäschemenge, Wäscheart, Wassereinlauftemperatur und Umgebungstemperatur abhängig sind.
-
Seite 46: Kundendienst
Kundendienst Störung - was tun? Die Produkt- u. Artikel-Nummer fin- den Sie auf dem Geräte-Typen- Gute Qualität und eine Konstruktion, schild, das im Bereich der Einfüll- die der modernsten Technik ent- öffnung angebracht ist. spricht, sorgen für eine einwandfreie Funktion des Geräts. Sollte trotzdem einmal eine Störung auftreten, prüfen Sie bitte zunächst, ob Sie auch alle in dieser Gebrauchsanweisung enthalte-... -
Seite 47: Garantie-Lnformation
Im Garantie- und Reparaturfall bitten wir Sie, sich an unsere nächstgelegene Profectis Kundendienststelle unter der bundesweiten Telefon-Rufnummer 0180-55408* zu wen- den. NECKERMANN VERSAND * 0,12 €/Min aus dem Festnetz der T-Com (Stand 01/02) Waschvollautomat Lloyds 7200 Art. Nr. 508/152-09 Lloyds 7400 Art. Nr. 508/160-09...
