einige Rahmen und Rahmenverlängerungen unter Reisemobilen sind sehr tief angebracht und haben

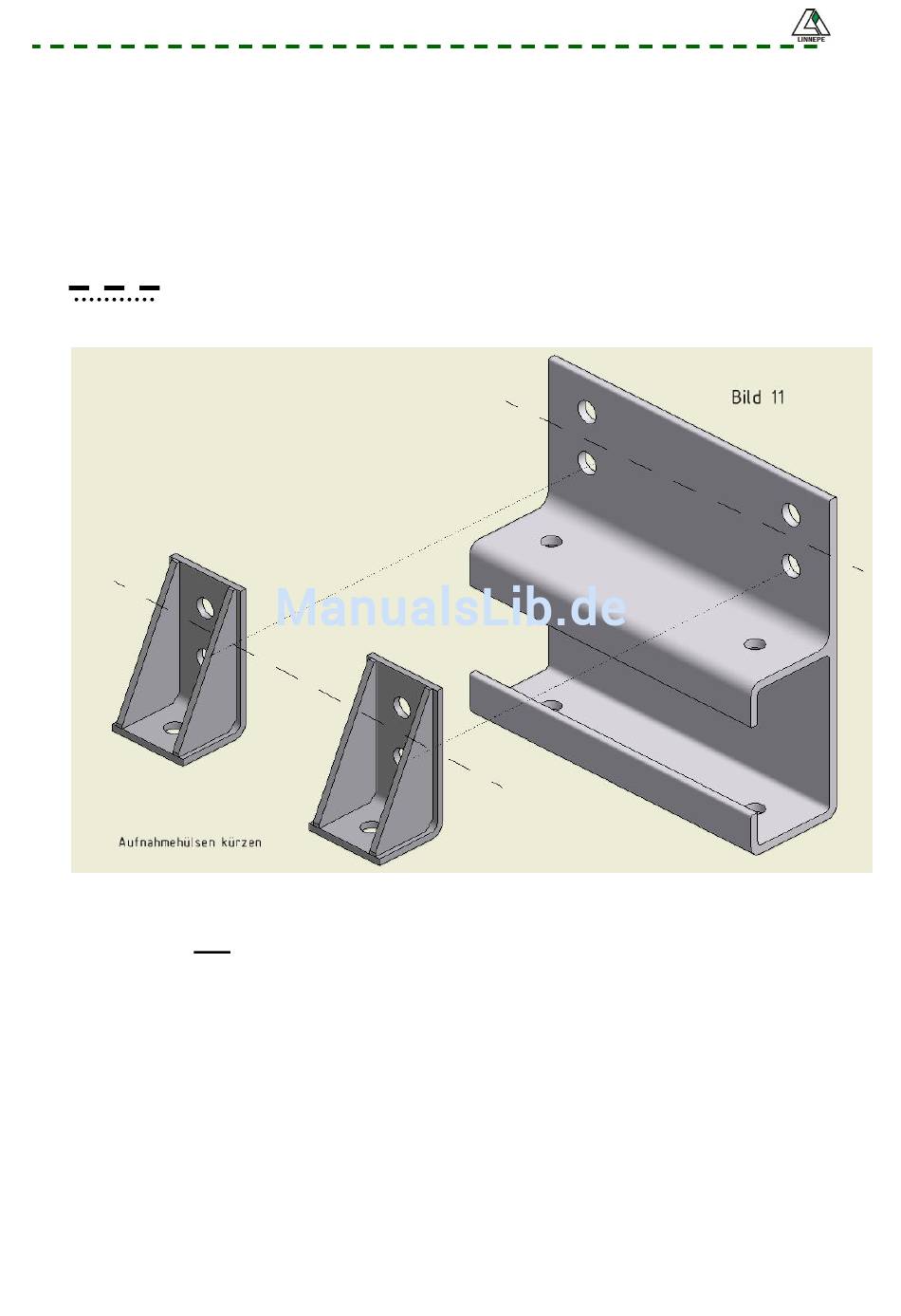

nur wenig Bodenfreiheit. In diesen Fällen können die Aufnahmehülsen und Verstärkungswinkel wie
auf dem nachfolgenden Bild 11 gekürzt werden. Die Aufnahmehülsen stoßen so nicht unter den
Fahrzeugboden, wenn die untere Verschraubungsebene benutzt wird. Montieren Sie dann weiter wie
in der Anbauanweisung beschrieben.
Hier absägen
Verschraubung
Prüfen Sie vor der Montage, ob dieser Lastenträger für Ihr Fahrzeug
geeignet ist. Folgende Bedingungen müssen erfüllt sein:
a) Alko-Rahmen oder tragfähige Rahmenverlängerung vorhanden,
b) ausreichend verbleibende Nutzlast der Hinterachse, berechnet durch Verwiegung
und unter Verwendung der Berechnungsformel in der Betriebsanleitung (37kg
Eigengewicht des Lastenträgers hinzu rechnen!). Widrigenfalls ist die Nutzlast des
Trägers entsprechend zu reduzieren.
c) Das Prüfmaß „X" ist nicht überschritten (siehe folgende Zeichnung der Seitenansicht).
d) Die Fahrzeugbreite beträgt mindestens 2,00m.
Smartport 200 120330.docx
Montagehinweis Lastenträger
3/18
Stand: 12.10.2011
