equiflex NRT 114 Bedienungsanleitung

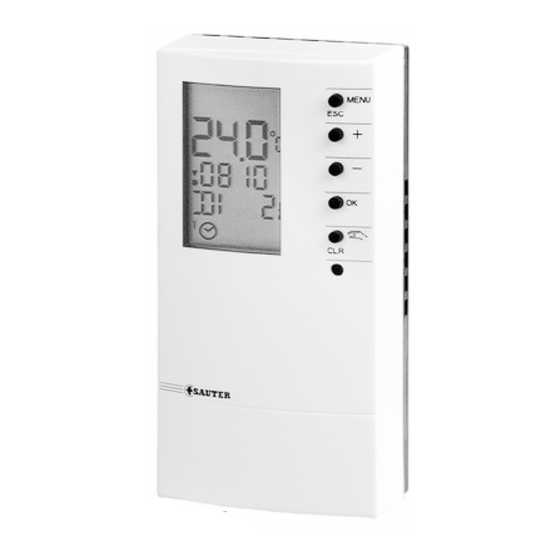

NRT 114: Elektronischer Heizungsregler
Kompakter Heizungsregler für den Einsatz als aussentemperaturgeführter PI- Vorlauftemperaturregler,
raumtemperaturgeführter Raumtemperaturregler (PI) oder raumtemperaturgeführter Vorlauftempera-
turregler (P+PI- Kaskadenregler) mit Sensor intern/extern. Begrenzung (Min/Max) der Vorlauf- und der
Rücklauftemperatur. Festwertregelung der Vorlauftemperatur zur Brauchwasserbereitung. Für Motor-
antriebe an Ventilen oder Mischer (3 pt) und für eine Pumpe (Ein/Aus). Geeignet auch zur Wandmon-
tage im Wohnraum. Für alle Gebäudearten.
Festes Grundprogramm (Werkseinstellung) für die erste Inbetriebnahme. Einfache Anpassung an die
Anlage durch Wahl eines der 3 Basis- Regelmodelle mittels Serviceparameter. Intuitive, anzeigenge-
stützte Bedienerführung mit einfacher Tastatur und komfortabler LCD-Anzeige. Wahl des angezeigten
Temperaturmesswerts möglich. Automatische Umschaltung Sommerzeit/Winterzeit. 3 Temperatur-
stufen (reduziert / normal / Komfort) zur Regelung der Raumtemperatur und eine weitere zur Festwert-
regelung. Temperaturstufen und Schaltzeiten programmierbar. Frostschutz im Aus-Betrieb (Stand-by)
aktivierbar. Schaltuhr mit Wochen- und Jahresprogramm. Programmierbare Eingangsfunktion. 2 Triac-
Ausgänge und ein Relais-Ausgang mit Betriebsstundenzähler. Der Relais-Ausgang kann anstelle der
Funktion Umwälzpumpe als Pilotuhr konfiguriert werden. Ventil- und Pumpenfestsitzschutz. Handbe-
trieb von Ventil und Pumpe.
Gehäuse aus flammwidrigem, reinweissem Thermoplast (RAL 9010). Einfachste Montage. Geeignet
für Wandmontage oder Unterputzdose. Elektrischer Anschluss im Stecksockel mit Schraubklemmen
für Leitungen bis 2,5 mm 2 . Kabeleinführung rückseitig. Elektronik im aufsteckbaren Gehäuse.
Typ Einstellbereich
NRT 114 F031
NRT 114 F041
Schaltuhr:
1 Wochenprogramm max. 42 Schaltbefehle
kleinster Schaltabstand 10 min
1 Jahresprogramm max. 6 Schaltbefehle
kleinster Schaltabstand 1 d
± 15%, 50...60 Hz
Speisespannungstoleranz
Leistungsaufnahme < 1,5 VA
Ausgänge 1 Relais, 2 Triac
Schaltleistung F031
1)
Triac 0,3 [0,5] A 230 V~
min. Last 10 mA
Relais 5 (2) A 230 V~
Eingänge 1 binär, 3 analog
Binäreingang Schaltstrom ca. 1 mA
Analogeingänge 2 Ni1000
1 Ni1000 oder 0...10 V
PI-Regler P-Bereich X
Nachstellzeit t
P-Regler Bereich X
Ventillaufzeit 30...300 s
Temperaturstufen Heizung reduziert / normal / Komfort Massbild
Werkseinstellung 17 °C / 20 °C / 21 °C
Temperatur Festwertregelung
Werkseinstellung 60 °C
Frostschutztemperatur 3 °C (aussen), 8 °C (Raum)
Zubehör
-AVR, AXM Motorische Ventilantriebe (3-Punkt), siehe Abschnitt 51, 55
-EGT . . . Externe Temperaturfühler Ni1000 siehe Abschnitt 36
0303124 000* Unterputzdose
0313346 001
Modul 0-10 V für Ni1000; 24 V~;
Gehäuse), 4 Temp. Bereiche: –50...0 °C; –50...50 °C; 0...50 °C; 0...100 °C
0386273 001* Steckernetzgerät Eingang 230 V~, Ausgang 21 V~ (0,34 A), Kabel 1,8 m, IP 30
*) Massbild oder Anschlussplan unter gleicher Nummer vorhanden
1) Falls interner Raumtemperaturfühler nicht aktiv.
2) 0...10 V entspricht Temperaturbereich –50 °C...+50 °C
3) Jedem Gerät beigepackt, in 5 Sprachen (d, f, e, i und span)
Regelverhalten
°C
8...40 PI, P+PI
8...40 PI, P+PI
F041
24 V~
40 mA
≤ 50 V≅
2)
= 2...100 K
p
= 15...6000 s
n
= 1.0...20.0 K
p
MV 505513; A08091, IP 00 (IP 42 bei Einbau in
Spannung
110...230 V~
24 V~
Ganggenauigkeit
Gangreserve
Parameter
Zeitkonstante
Temperatursensor intern 22 min
zul. Umgebungstemp.
zul. Umgebungsfeuchte
Lager- & Transporttemp.
Schutzgrad
Schutzklasse
Konformität
EMV – Immunität
EMV – Ausstrahlung
Sicherheit
Dokumentation
Anschlussplan
3)
Montagevorschrift
3)
Kurzbedienungsanleitung
Bedienungsanleitung
Sauter Components
Gewicht
kg
0,28
0,28
± 1 s/d bei 20 °C
> 6 h (Super Cap, 20 °C)
(nach 1 h Ladezeit)
nicht flüchtig
0...50 °C
5...95 %rF
–25...+65 °C
IP 30 (EN 60529)
II (IEC 60730)
EN 12098 und CE
EN 61000-6-1, 2
EN 61000-6-3, 4
EN 60730-1
F031 F041
A09446 A09447
M04773 M04773
MV 505760 MV 505761
BA 505740 BA 505740
7 000974 7 000974
43.038/1
Y01944
7143038001 S8
