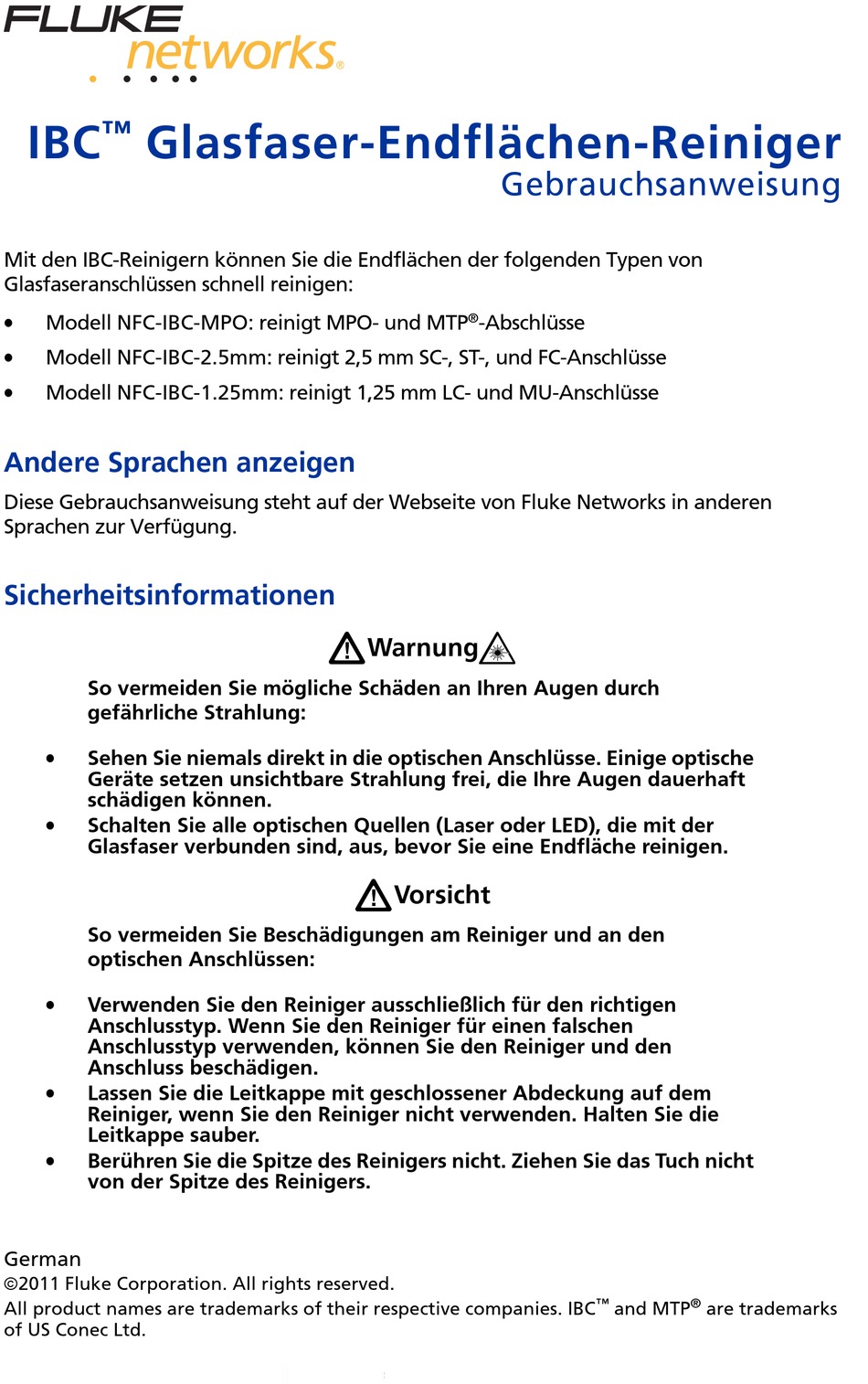

IBC
Glasfaser-Endflächen-Reiniger
Mit den IBC-Reinigern können Sie die Endflächen der folgenden Typen von
Glasfaseranschlüssen schnell reinigen:
•
Modell NFC-IBC-MPO: reinigt MPO- und MTP
•
Modell NFC-IBC-2.5mm: reinigt 2,5 mm SC-, ST-, und FC-Anschlüsse
•
Modell NFC-IBC-1.25mm: reinigt 1,25 mm LC- und MU-Anschlüsse
Andere Sprachen anzeigen
Diese Gebrauchsanweisung steht auf der Webseite von Fluke Networks in anderen
Sprachen zur Verfügung.
Sicherheitsinformationen
So vermeiden Sie mögliche Schäden an Ihren Augen durch
gefährliche Strahlung:
•
Sehen Sie niemals direkt in die optischen Anschlüsse. Einige optische
Geräte setzen unsichtbare Strahlung frei, die Ihre Augen dauerhaft
schädigen können.
•
Schalten Sie alle optischen Quellen (Laser oder LED), die mit der
Glasfaser verbunden sind, aus, bevor Sie eine Endfläche reinigen.
So vermeiden Sie Beschädigungen am Reiniger und an den
optischen Anschlüssen:
•
Verwenden Sie den Reiniger ausschließlich für den richtigen
Anschlusstyp. Wenn Sie den Reiniger für einen falschen
Anschlusstyp verwenden, können Sie den Reiniger und den
Anschluss beschädigen.
•
Lassen Sie die Leitkappe mit geschlossener Abdeckung auf dem
Reiniger, wenn Sie den Reiniger nicht verwenden. Halten Sie die
Leitkappe sauber.
•
Berühren Sie die Spitze des Reinigers nicht. Ziehen Sie das Tuch nicht
von der Spitze des Reinigers.
German
©2011 Fluke Corporation. All rights reserved.
All product names are trademarks of their respective companies. IBC
of US Conec Ltd.
®
-Abschlüsse
W
*
Warnung
W
Vorsicht
Gebrauchsanweisung
™
and MTP
®
are trademarks
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für Fluke NFC-IBC-MPO
- Seite 1 Modell NFC-IBC-2.5mm: reinigt 2,5 mm SC-, ST-, und FC-Anschlüsse • Modell NFC-IBC-1.25mm: reinigt 1,25 mm LC- und MU-Anschlüsse Andere Sprachen anzeigen Diese Gebrauchsanweisung steht auf der Webseite von Fluke Networks in anderen Sprachen zur Verfügung. Sicherheitsinformationen Warnung So vermeiden Sie mögliche Schäden an Ihren Augen durch gefährliche Strahlung:...
- Seite 2 Siehe Abbildung 1. • Wenn Sie den Reiniger über längere Zeiträume nicht verwenden, bewahren Sie ihn so auf, dass er vor direkter Sonneneinstrahlung, hohen Temperaturen und hoher Luftfeuchtigkeit geschützt ist. NFC-IBC-2.5mm NFC-IBC-MPO NFC-IBC-1.25mm Halbvoll Weißes Tuch Weißes Tuch Rote Spule...
- Seite 3 Stecker einführen Drehknopf KLICK! GQZ02.EPS Abbildung 3. Reinigen von Endflächen auf Steckern Reiniger-Modelle Wenden Sie sich an einen autorisierten Fluke Networks-Vertriebspartner, um Reiniger zu erwerben. Fluke Networks- Beschreibung Modellnummer Reiniger für 1,25 mm LC- und MU-Anschlüsse, Menge: 5 NFC-IBC-1.25mm Reiniger für 2,5 mm SC-, ST-, FC-Anschlüsse, Menge: 5 NFC-IBC-2.5mm...
-
Seite 4: Kontaktinformationen Von Fluke Networks
USA: 1-800-283-5853 BESCHRÄNKTE GARANTIE UND HAFTUNGSBEGRENZUNG Hauptgeräte von Fluke Networks sind ein Jahr ab Kaufdatum frei von Material- und Fertigungsdefekten. Für Einzelteile, Zubehör, Reparatur- und Wartungsarbeiten wird, sofern nicht anders festgelegt, eine Garantie von 90 Tagen übernommen. NiCd-, NiMH- und Lithium-Ionen-Akkus, Kabel oder andere Peripherieprodukte gelten als Einzelteile oder Zubehör. - Seite 5 Glasfaserprüfung. Fluke Networks P.O. Box 777, Everett, WA USA 98206-0777 Prüfung von Glasfaserverbindungen: Fluke Networks verfügt über Niederlassungen in mehr als 50 Ländern auf der ganzen Welt. Kontaktinformationen für empfohlene Maßnahmen eine Niederlassung in Ihrer Nähe erhalten Sie unter www.flukenetworks.com/contact.
- Seite 6 Dieses Taschenhandbuch wurde von Fluke Networks entwickelt und erläutert Ihnen empfohlene Maßnahmen für die Prüfung von Glasfaserverbindungen. Dazu gehören: • Inspektion und Reinigung von Glasfasern • Dämpfungsprüfung der Glasfasern (Zertifizierung der Stufe 1) • Charakterisierung von Glasfaseranlagen und Fehlersuche (Zertifizierung der Stufe 2) Mit diesem Handbuch können Sie sich immer sicher sein, dass Sie...
-
Seite 7: Empfohlene Maßnahme: Glasfaserinspektion Und -Reinigung
Reinigungsvorgang, bis die Fläche vollständig sauber ist. Unter folgendem Link können Sie sich ein Demo-Video ansehen: http://www.flukenetworks.com/fibercleaning Lösungen zur Glasfaserinspektion und -reinigung von Fluke Networks Warum? Verschmutzte Endflächen sind der häufigste Grund für fehlgeschla- gene Glasfaserverbindungen. Sie sind jedoch auch am einfachsten zu vermeiden. - Seite 8 Übertragungsstrecke erforderlich, und die Ergebnisse müssen manuell berechnet werden. Um Fehler zu vermeiden und den Einsatz verschiedener Instrumente ge- ring zu halten, empfiehlt Fluke Networks eine Zertifizierung der Glasfaserverka- belung durch einen Testsatz für die optische Dämpfung (Optical Loss Test Set).
-
Seite 9: Empfohlene Maßnahme: Charakterisierung Von Glasfaseranlagen Und Fehler- Suche (Zertifizierung Der Stufe 2)
Fehlersuche zur schnellen Ermittlung Ereignisse und beheben Sie die Probleme entsprechend. der Fehlerquelle Charakterisierung von Glasfaseranlagen und Fehlersuche mit Fluke Networks (Zertifizierung der Stufe 2) Warum? Glasfasernetzwerke haben sehr geringe Dämpfungsverlust- budgets und weniger Spielraum für Fehler, weshalb Netz- werkeigentümer und -entwickler nicht nur ein allgemeines... - Seite 10 Fluke Networks Glasfaserprüfung und Lösungen für die Fehlersuche Dämpfungsprüfung Inspektion und Reinigung Charakterisierung von Glasfaseranlagen und Fehlersuche |----------(Zertifizierung der Stufe 1)------------| |----------(Zertifizierung der Stufe 2)----------| FiberInspector Glasfaser- DTX-CLT Fiber Fiber Pro/Mini- Reini- MultiFiber VisiFault Visual Fault CableAnalyzer OptiFiber Pro CableAnalyzer...
