Inhaltszusammenfassung für Pelmondo CUBE

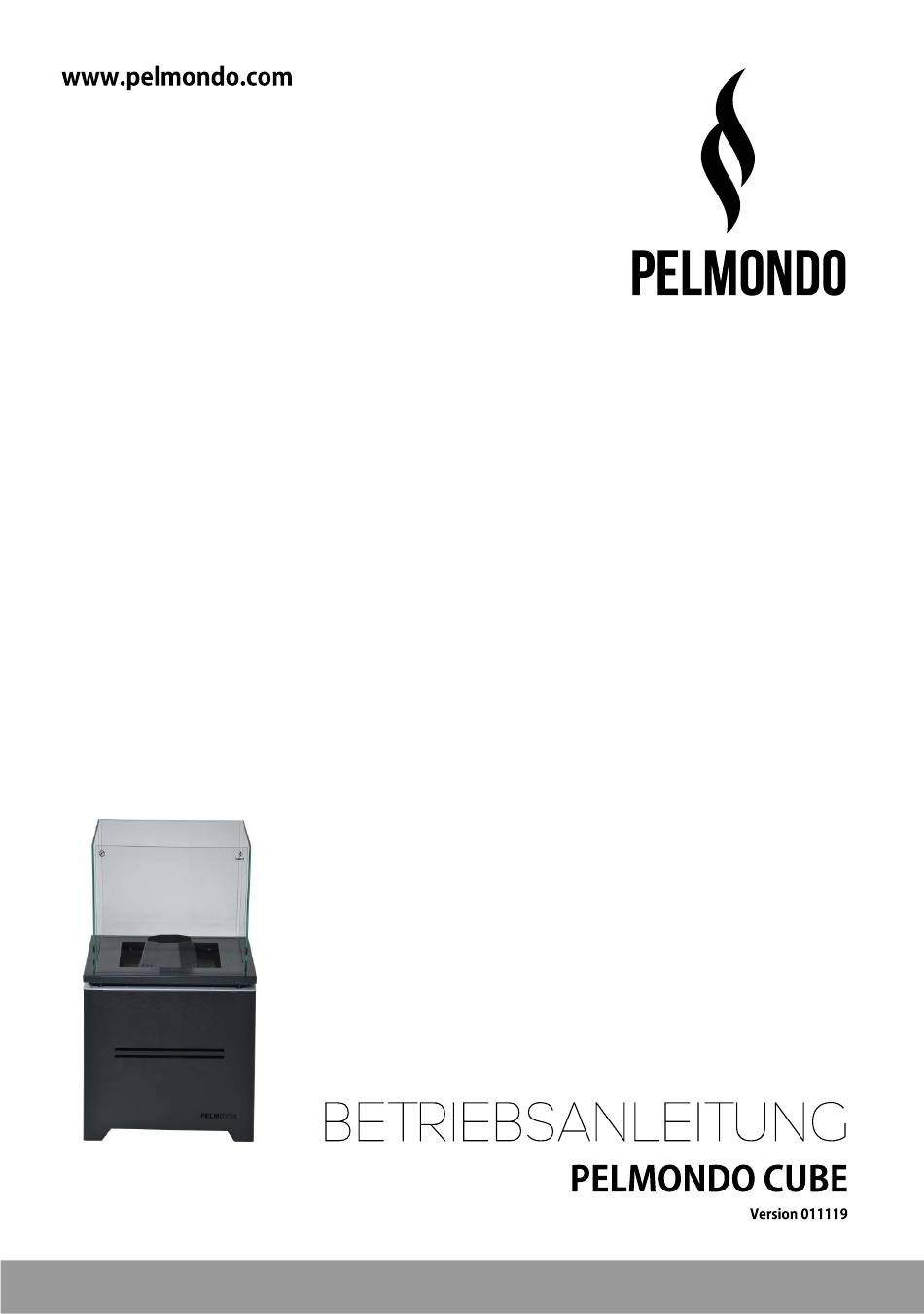

- Seite 1 6L L L LO uO!S1öA OONOW73d IA INVS8A18 OONOW13d WOYOPUOWPd'MMM...
- Seite 2 Outdoorbereich. Es ist weltweit das erste seiner Art, welches Holzpellets beheizt wird. Der Cube Wird der Gerätekategorie „Feuerstelle für den Outdoorbereich" zugeordnet und ist daher nicht genehmigungs- und anzeigepflichtig (in Abhängigkeit der örtlichen Bestimmungen). Für einen reibungslosen Betrieb und viele schöne Momente, befolgen Sie bitte diese Betriebsanleitung.
- Seite 3 Fall Brennstoff Oder Zündmittel in die offene Flamme schütten. Mobilität Der Pelmondo Cube ist mobil ausgeführt. Durch das hohe Eigengewicht hat das gerät eine hohe Standfestigkeit. Bei starkem Wind und Sturm sichern Siedas gerät, damit sich dieses nicht unkontrolliert bewegt.
- Seite 4 E DATEN & ABMESSUNCEN Maße lxbxh (ohne Anbauten) Geräteleistung max 420x420x470 Eigengewicht in kg ca. 24,00 Brenndauer* in h Füllvolumen Pellets in kg ca. Ausbrandphase* in h 3,30 Brennstoff Holzpellets nach DIN/EN Klasse A1 Gesamtlaufzeit in h Pelmündo erfüllt in zutreffenden Paragraphen folgende Normen: DIN EN 13240 (Emissionen) DIN CEN/TS 15883 (Emissionen) DIN EN 14543 (Terrassenheizstrahler)
-
Seite 5: Aufstellungsort
VERWENDUNCSZVVECK Aufstellungsort Der Pelmondo Cube ist unter keinen Umständen für einen Betrieb in geschlossenen Räumen geeignet. Sorgen Siefür einen ebenen Untergrund und genügend Sicherheitsabstand zu brennbaren Gegenständen. Auf keinen Fall das Gerät unter Oder leicht brennbaren Materialien (Wänden, Böden, Decken,...)platzieren. Nur an einem gut belüfteten Platz aufstellen welcher von mindestens zwei Seiten offen ist. - Seite 6 IEFERUMFANC & MONTACE Lieferumfang Cube (Karton 1) Lieferumfang Tischplatte (Karton 2) Grundgerät komplett ( 1 Stück) Zubehör falls bestellt. Abnehmbare Scheiben (4 Stück) Compact Wechselbrenner (1 Stück) Compact Wechselgriff (I Stück) Abnehmbare Düse (1 Stück) Reinigungsbesen (1 Stück) Bedienungsanleitung (I Stück) Entfernen Sie die Verpackungsbänder und legen Sie den Karton vorsichtig um.
- Seite 7 MONTACE Glas entnehmen und einsetzen Stecken Sie die 4 Scheiben von oben gerade in die dafür vorgesehenen Schlitze. Eskann sein dass dies etwas härter geht, was aber keinen Fehler darstellt. Ein geringes Spiel der Scheiben ist aufgrund der Wärmeentwicklung im Betrieb notwendig. Brennerdüse &...
-
Seite 8: Oberteil Montieren
MONTACE Tischplatten (falls als Zubeh r vorhanden) 1) Oberteil demontieren Bevor Sie mit der Montage der Tischplatte beginnen, entfernen Sie Gläser, Düse und Brenner. Der Oberteil des Gerätes ist mit 4 Inbusschrauben mit dem Gehäuse verschraubt (siehe Pfeil). Entfernen Sie diese Schrauben mit einem Inbusschlüssel und nehmen Sie den Deckel ab. 2) Tischplatte auflegen Platzieren Sie die Tischplatte mittig. - Seite 9 BETRIEBSPHASEN Anhand der folgenden Tabelle erkennen Sie die einzelnen Betriebsphasen. Hier Wird der Betrieb der Pelmondo Brennkammer im Detail erklärt. Lesen Sie vor der Erstinbetriebnahme diese Kapitel gut durch. Den Betriebsablauf und die einzelnen Betriebsphasen entnehmen Sie folgender Grafik. Flammenverlauf in Bezug auf Höhe und Ausprägung Glutstockverlauf in Bezugauf Ausprägung und Temperatur...
- Seite 10 Verteilen Sie eine kleine Menge Brennpaste spiralförmig über die Pellets, und zünden Sie diese dann mit einem Feuerzeug an. Ein optimales Ergebnis erzielen Sie mit der Pelmondo Brennpaste. Sie können auch andere Zündhilfen auf Gelbasis verwenden. 1m Notfall können auch Grillanzünder (ideal aus Holzwolle) verwendet werden.
- Seite 11 BEDIENCJNCJ Startphase Das Feuer entwickelt sich innerhalb der ersten 15-20 Minuten. In dieser Phase brennt die Oberfläche des Brennmaterials. Feuerphase Nach der Startphase kann man beobachten, dass sich das Brennmaterial absenkt und die Flamme über der Primärluftzuführung austritt. Sobald dies in Erscheinung tritt sprechen wir von der Biomasse-Vergasungsphase. Die brennbaren Gase treten über dem Brennmaterial aus und entzünden sich bei der Primärluftzufuhr.
- Seite 12 REIN CUNC Vor jedem Gebrauch die Zuluftöffnungen reinigen Vor einem neuerlichen Start entfernen Sie die kalte Restasche. Nehmen Sie die Bürste zur Hand und kehren Sie die Restasche in die Aschebox(im Gerät)nach untenweg. Die Öffnungen am Brennerbodenmüssenvor dem nächsten Start offen sein (nicht mit Material bedeckt). Öffnungen vor Gebrauch reinigen! Von Zeit zu Zeit überprüfen Sie den Füllstand der Aschenlade im Gerät.
- Seite 13 Sie auf unserer Homepage pelmondo.com im Downloadbereich. PELMONDO GmbH Jutogasse 3 4675 Weibern - AUSTRIA Die Pelmondo GmbH haftet nicht fur Schädenaufgrund einer Nichtbeachtung dieser Betriebsanleitung sowie der allgemeinen Geschäftsbedingungen. Kunde betreibt das Gerät auf eigene Verantwortung. Fahrlässiges und verantwortungsloses Handeln im Umgang mit Feuer ist lebensgefährlich.
