JB Systems QUADRA MOVE Bedienungsanleitung
Verwandte Anleitungen für JB Systems QUADRA MOVE
Inhaltszusammenfassung für JB Systems QUADRA MOVE

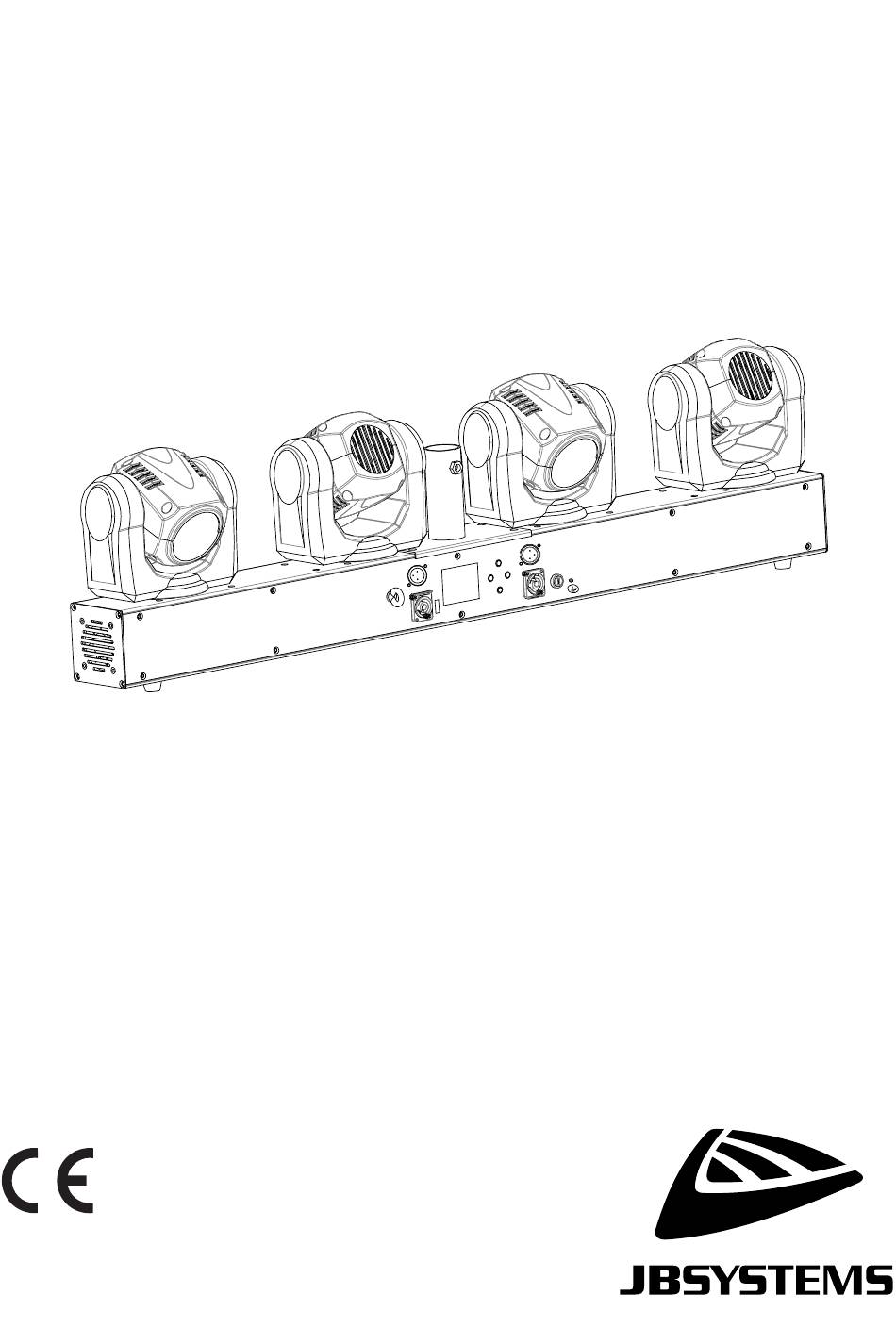

- Seite 1 QUADRA MOVE DEUTSCH Bedienungsanleitung Other languages can be downloaded from: WWW.JB-SYSTEMS.EU Version: 1.0...
-
Seite 3: Eigenschaften
DEUTSCH BEDIENUNGSANLEITUNG BEDIENUNGSANLEITUNG Vielen Dank, dass Sie sich für dieses Produkt von JB Systems entschieden haben. Um alle Möglichkeiten ® voll ausschöpfen zu können und zu Ihrer eigenen Sicherheit, lesen Sie bitte diese Bedienungsanleitung sehr sorgfältig durch, bevor Sie dieses Gerät in Betrieb nehmen. -
Seite 4: Sicherheitshinweise
• Dieses Gerät muss geerdet werden, um den Sicherheitsvorschriften zu entsprechen. • Schließen Sie das Gerät nicht an einen Dimmerpack an. • Verwenden Sie bei der Installation des Geräts stets ein geeignetes und zertifiziertes Sicherheitskabel. JB SYSTEMS 2/15 QUADRA MOVE ®... -
Seite 5: Überkopfmontage
Einrichtungen vor der ersten Inbetriebnahme durch einen Sachverständigen abgenommen werden. Die Anlagen sollten jährlich von einer sachkundigen Person überprüft werden, um sicherzustellen, dass die Sicherheit weiterhin optimal ist. BESCHREIBUNG: 1. Beweglicher Kopf 2. 35-mm-Stativadapter JB SYSTEMS 3/15 QUADRA MOVE ®... - Seite 6 DMX Channel DMX 24Ch DMX 56Ch Master Slave 1 Slave Mode Slave 2 Slave 3 Slave 4 Program 00-16 Auto Mode Speed 00-99 Program 00-16 Sound Mode Sense 00-99 Pan Inverse All head Yes-No JB SYSTEMS 4/15 QUADRA MOVE ®...
-
Seite 7: Dmx Address
• Verwenden Sie die Tasten ▲/▼, um den gewünschten Modus auszuwählen: • Slave 1 • Slave 2 • Slave 3 • Slave 4 • Sobald die richtige Option auf dem Display angezeigt wird, drücken Sie zur Bestätigung die ENTER-Taste. JB SYSTEMS 5/15 QUADRA MOVE ®... - Seite 8 • Drücken Sie die Taste MENU, um auf die verschiedenen Funktionen des Menüs zuzugreifen. • Drücken Sie die ▲/▼-Tasten, bis die gewünschte Funktion auf dem Display angezeigt wird. • Drücken Sie die ENTER-Taste: der QUADRA MOVE wird zurückgesetzt Settings > Display Hier können Sie einstellen, ob das Display nach der letzten Benutzung beleuchtet bleibt oder nicht.
-
Seite 9: Elektrische Installation + Adressierung
• Schließen Sie einfach das Kabelns anns an. Das Gerät arbeitet sofort im Standalone-Modus. Electrical ins tallation für zwei oder mehr Einheiten in Master/Slave: In diesem Modus zeigen die Geräte eine synchronisierte Show, die im Rhythmus des Beats läuft. JB SYSTEMS 7/15 QUADRA MOVE ®... - Seite 10 Geräts ist sehr wichtig. Leider ist es unmöglich, Ihnen in dieser Bedienungsanleitung zu sagen, welche Startadressen Sie einstellen müssen, da dies vollständig von der verwendeten Steuerung, der Anzahl der Geräte und der Anzahl der von ihnen verwendeten DMX-Kanäle abhängt. DMX-CONFIGURATION DES QUADRA MOVE IM 1, 5, 24 UND 56CH MODE: 1-KANAL-MODUS : function...
- Seite 11 24-KANAL-MODUS : 24Ch Function Values Remarks Master dimmer 000-255 0-100% Strobe 000-007 No function 008-131 Slow -> Fast Full on 132-139 Close-open 140-181 Fast -> slow Full on 182-189 Open-close 190-231 Fast -> slow JB SYSTEMS 9/15 QUADRA MOVE ®...
- Seite 12 Blue (ch. 23 for dimming) 020-025 White (ch. 24 for dimming) 026-030 Color Macro (see table) 031-255 No function 000-199 Reset 200-209 Reset/Sound mode No function 210-240 Sound mode 241-255 Sensitivity 000-255 0-100% 000-255 Dimmer 0-100% Red JB SYSTEMS 10/15 QUADRA MOVE ®...
- Seite 13 Tilt 2 fine 0-255 Slow -> Fast P/T 2 Speed 0-255 Dimmer Spot 2 0-255 0-100% No function 000-007 Strobe Spot 2 008-131 Slow -> Fast Full on 132-139 Close-open 140-181 Fast -> slow JB SYSTEMS 11/15 QUADRA MOVE ®...
- Seite 14 Dimmer 0-100% Blue White 3 000-255 Dimmer 0-100% White 000-007 No function 008-053 Show 1 054-099 Show 2 Spot 3 Show 100-145 Show 3 146-191 Show 4 192-199 No function 200-247 Sound control mode JB SYSTEMS 12/15 QUADRA MOVE ®...
- Seite 15 Show 1 054-099 Show 2 100-145 Show 3 Spot 4 Show 146-191 Show 4 192-199 No function 200-247 Sound control mode 248-255 No function Slow -> Fast Speed 4 000-255 Sensitivity 4 000-255 0-100% JB SYSTEMS 13/15 QUADRA MOVE ®...
-
Seite 16: Wartung
• Trocknen Sie die Teile immer sorgfältig ab. • Reinigen Sie die externe Optik mindestens einmal alle 30 Tage. • Reinigen Sie die interne Optik mindestens alle 90 Tage. Achtung! Wir empfehlen dringend, die Innenreinigung durch qualifiziertes Personal durchführen zu lassen! JB SYSTEMS 14/15 QUADRA MOVE ®... -
Seite 17: Technische Daten
540° Neigebewegung: 205° Betriebstemperatur (T 0°C bis 40°C Abmessungen: 100x26x9cm Gewicht: 11 kg ABMESSUNGEN Alle Informationen können ohne vorherige Ankündigung geändert werden. Sie können die neueste Version dieses Benutzerhandbuchs auf unserer Website herunterladen: www.jb-systems.eu JB SYSTEMS 15/15 QUADRA MOVE ®... - Seite 20 MAILING LIST Subscribe today to our mailing list for the latest product news! Inscrivez-vous à notre liste de distribution si vous souhaitez suivre l'actualité de nos produits! Abonneer je vandaag nog op onze mailinglijst en ontvang ons laatste product nieuws! Abonnieren Sie unseren Newsletter und erhalten Sie aktuelle Produktinformationen! Suscríbete hoy a nuestra lista de correo para recibir las últimas noticias! Inscreva-se hoje na nossa mailing list para estar a par das últimas notícias!
