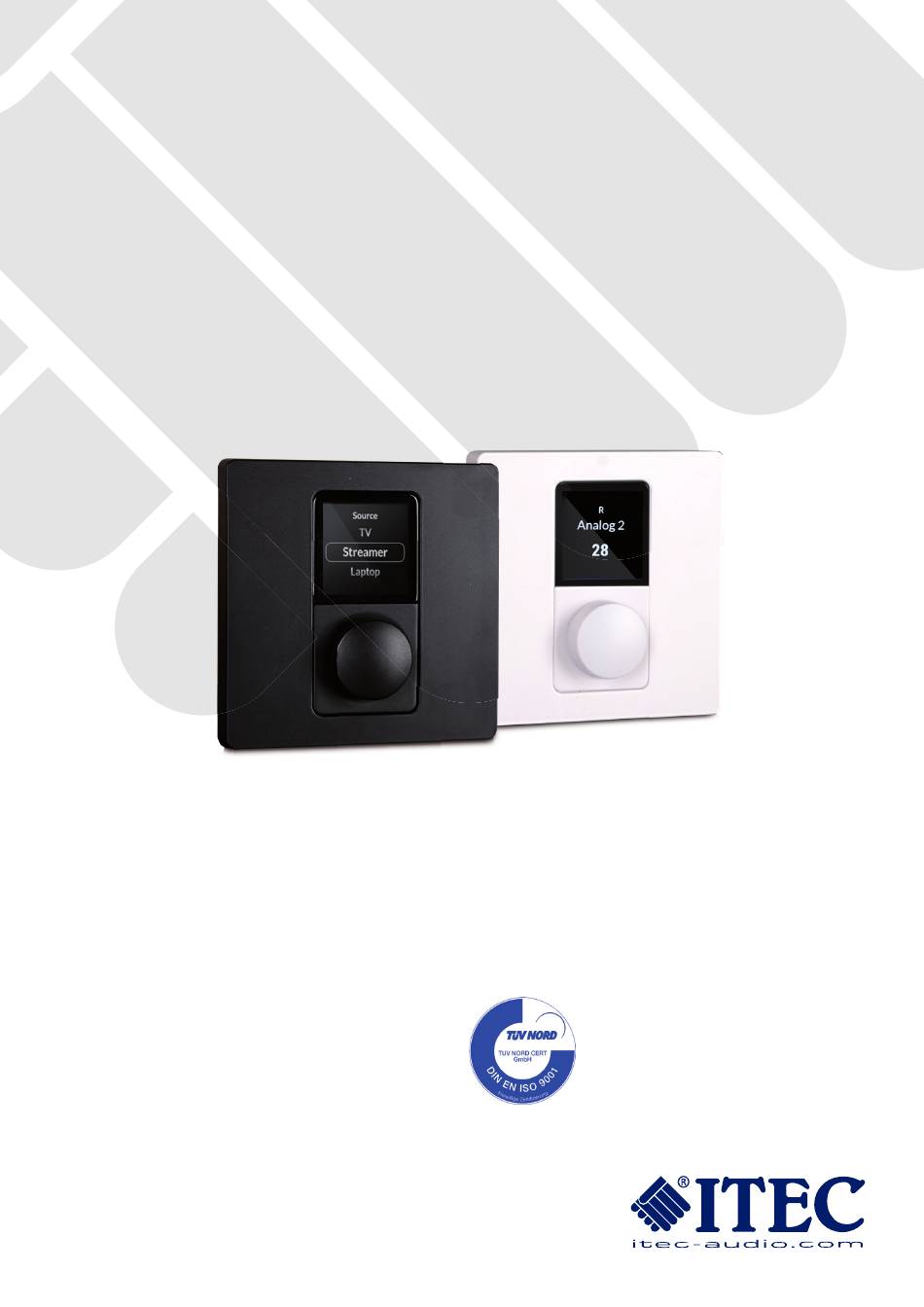

- Seite 1 ITEC REMOTE CONTROL FÜR IDA-500 VERSTÄRKERENSTUFE BEDIENUNGSANLEITUNG Designed and Manufactured by ITEC Tontechnik und Industrieelektronik GesmbH 8200 Laßnitzthal 300 Austria / Europe RC FÜR IDA-500_DE_2025/05...
-
Seite 2: Itec Rc Für Ida-500 - Technische Und Sicherheitshinweise
ITEC RC FÜR IDA-500 - TECHNISCHE UND SICHERHEITSHINWEISE Werter Kunde! Mit dem Multizonencontroller „Remote Control für die IDA 4-500“ in Kombination mit einer IDA 4-500 Verstärkerendstufe besteht die Möglichkeit, die Lautstärke und das Programm in allen 4 Ausgangszonen zu steuern. Bis zu 8 Remote Control Panels können pro Endstufe über PoE angeschlossen werden. -
Seite 3: Itec Rc Für Ida-500
ITEC RC FÜR IDA-500 Sicherheitshinweise • Bewahren Sie dieses Dokument für spätere Verwendung an einem sicheren Ort auf. • Hinweis: Dieses Produkt ist nur für die Installation durch professionelle Installateure vorgesehen. • Dieses Dokument bietet professionellen Installateuren Installations-, Konfigurations- und Sicherheitshin- weise für dieses Produkt in typischen Festinstallationssystemen... -
Seite 4: Gerätebeschreibung
Der Multizonecontroller sind nur mit dem IDA-500 Verstärker ab Firmware-Version 1.8.0 kompatibel. Aktua- lisieren Sie die Firmware Ihres Verstärkers, bevor Sie das Multizonencontroll-Gerät installieren und konfigu- rieren. Besuchen Sie www.itec-audio.com, um die neueste Firmware zu prüfen und herunterzuladen. Der Multizonencontroller ist nicht batteriebetrieben. Die Stromversorgung erfolgt über einen Standard-PoE- Switch (oder PoE-Injektor) und ein Cat5-Kabel (oder höher). - Seite 5 ITEC RC FÜR IDA-500 - 2. ANSCHLUSS 2.1 Geräteanschluss Die folgende Abbildung zeigt, wie Sie mehrere Multi-Zone Controller-Geräte über einen Standard-PoE- Netzwerk-Switch und ein Cat5-Kabel an IDA-500 Verstärker anschließen. Beispiel: RC for IDA 4-500 1 RC for IDA 4-500 2 RC for IDA 4-500 3 www.itec-audio.com...
- Seite 6 1. Führen Sie das Ethernet-Kabel in die UP-Dose 2. Montieren Sie die UP-Dose in der Wand. 3. Schließen Sie das Ethernet-Kabel an das 4. Frontblende abnehmen. Das ITEC RC Panel für ITEC RC Panel für IDA 4-500 an. die IDA 4-500 Verstärkerendstufe in die UP-Dose schrauben.
-
Seite 7: Gerätebedienung
ITEC RC FÜR IDA-500 - 4. BETRIEB 4.1 Gerätebedienung Der Multi-Zone Controller ist für eine einfache und intuitive Bedienung konzipiert. Zone A iPhone Nach der Installation und Konfiguration bedient der Benutzer alle Gerätefunktionen über einen Drehregler. Alle relevanten Informa- tionen werden auf einem hochauflösenden Farbdisplay angezeigt. -
Seite 8: Geräteeinrichtung
ITEC RC FÜR IDA-500 - 5. SETUP 5.1 Geräteeinrichtung Hinweis: Wenn Sie mehrere Multizonecontroller-Ge- Bei der Ersteinrichtung ist dies nur am Gerät räte an einen Verstärker anschließen, empfehlen wir, selbst möglich und erfolgt wie folgt: alle Schritte der Einrichtung abzuschließen, bevor Sie ein weiteres Gerät anschließen und konfi gurieren. - Seite 9 ITEC RC FÜR IDA-500 - 5. SETUP 5. Drehen Sie den Drehregler vier Mal nach WICHTIG: Wenn Sie mehr als ein Gerät an rechts (im Uhrzeigersinn), um zur Option denselben Verstärker anschließen, müssen „Zurück“ zu navigieren. nach Schritt 5 die unten beschriebenen zu- sätzlichen Schritte ausgeführt werden, um...
- Seite 10 ITEC RC FÜR IDA-500 - 5. SETUP Schritt 3: Verbinden Sie sich mit dem Verstärker 14. Tippen Sie auf den Drehregler, um die über die IDA-500 Web-App Änderung zu bestätigen und das Menü zu verlassen (siehe Bildschirmanweisungen). Falls noch nicht geschehen, verbinden Sie sich jetzt 15.
- Seite 11 ITEC RC FÜR IDA-500 - 5. SETUP Schritt 5: Wählen Sie eine oder mehrere Audio- Diese Anpassung der WLAN-Einstellungen zonen aus, die der Multi-Zone-Controller steuern vermeidet nicht nur potenzielle IP-Adress- konfl ikte, sondern verbessert auch den sicheren soll. Zugriff auf den Verstärker und die vernetzten Geräte.
- Seite 12 ITEC RC FÜR IDA-500 - 5. SETUP Der Multizonecontroller ist jetzt konfi guriert und kann die Lautstärke, die Quelleneingänge und die ihm zugeordneten Audiozonen fernsteuern. Wenn Sie eine Audiozone und einen Eingang auf dem Multizonecontroller auswählen, werden diese Zone und dieser Eingang sofort auf dem Hauptbildschirm des Multizonecontrollers angezeigt.
-
Seite 13: Verstärker Ein-/Ausschalten
ITEC RC FÜR IDA-500 - 6. KONFIGURATION 6.1 Verstärker ein-/ausschalten Der Verstärker kann direkt über den Multizonecon- troller ein- und ausgeschaltet werden. Zone A iPhone Standardmäßig ist diese Funktion deaktiviert und muss daher zunächst in den Geräteeinstellungen über die IDA-500 Web-App aktiviert werden. -
Seite 14: Einstellungen Der Bildschirmbeleuchtung
ITEC RC FÜR IDA-500 - 6. KONFIGURATION Klicken Sie in der IDA-500 Web-App im Menü der 8. Tippen Sie auf den Drehregler, um die gekoppelten Geräte auf das angezeigte Gerät und Auswahl der Aktion „Zurück“ zu navigieren Sie zum Reiter „Visuals“. Wählen Sie bestätigen. - Seite 15 ITEC RC FÜR IDA-500 - 6. KONFIGURATION Die Einstellung kann direkt am Wand-Controller oder 7. Drehen Sie den Drehregler nach links und in der IDA-500 Web-App vorgenommen werden. rechts, um zwischen den Display-Stand- by-Optionen „Ein“ und „Aus“ zu wechseln. Bewegen Sie im Reiter „Visuals“ der Web-App zunächst den Schieberegler nach links, sodass der...
-
Seite 16: Einstellungen Der Hintergrundbeleuchtung Des Drehgebers
ITEC RC FÜR IDA-500 - 6. KONFIGURATION 10. Tippen Sie auf den Drehregler, um die Auswahl der Aktion „Zurück“ zu bestätigen. 11. Drehen Sie den Drehregler einen Klick nach rechts (im Uhrzeigersinn), um zur Option „Zurück“ zu navigieren. 12. Tippen Sie auf den Drehregler, um die Auswahl der Aktion „Zurück“... - Seite 17 ITEC RC FÜR IDA-500 - 6. KONFIGURATION Bewegen Sie in der Web-App zunächst den Kipp- 7. Tippen Sie auf den Drehregler, um die schalter nach links, sodass der Text „Tastenbeleuch- gewünschte Standby-Einstellung zu tung ist im Standby ausgeschaltet“ angezeigt wird.
- Seite 18 ITEC RC FÜR IDA-500 - 6. KONFIGURATION 6.6 Farbschema des Anzeigebildschirms Dank des Farb-LCD-Displays erkennt der Benutzer deutlich, welcher Zone der Controller zugeordnet ist, welche Audioquelle ausgewählt ist und wie hoch die aktuelle Lautstärke ist. Der hochauflösende Bildschirm bietet ausreichend Platz für eine Schriftgröße, die zum Lesen und...
-
Seite 19: Lokale Benutzersperre Und -Entsperrung (Pin-Code-Schutz)
ITEC RC FÜR IDA-500 - 6. KONFIGURATION 6.7 Lokale Benutzersperre und • Nach erfolgreicher Entsperrung sind -entsperrung (PIN-Code-Schutz) alle Funktionen des Einstellungsmenüs zugänglich. Ein vierstelliger PIN-Code kann in der IDA-500 Web- App festgelegt, zurückgesetzt und aktiviert werden, Bis zur Eingabe des korrekten PIN-Codes um die Nutzung des Geräts einzuschränken. -
Seite 20: Stufe B: "Voller Zugriff " - Zum Schutz Aller Funktionen
ITEC RC FÜR IDA-500 - 6. KONFIGURATION 6.8.2 Stufe B: „Voller Zugriff “ – Zum Schutz aller Funktionen 5. Klicken Sie abschließend oben rechts auf „ANWENDEN“, um die Funktion wie konfi guriert zu aktivieren. Typisches Anwendungsszenario: Beispiel: Multi- zonencontroller Geräte sind für Kunden eines 6. -
Seite 21: Stufe C: "Voller Zugriff (Doppel-Pin)" - Zum Schutz Aller Funktionen Mit Doppel-Pin
ITEC RC FÜR IDA-500 - 6. KONFIGURATION 6.8.3 Stufe C: „Voller Zugriff (Doppel-PIN)“ – Zum Schutz aller Funktionen mit Doppel-PIN Eine weitere Sicherheitsstufe bietet Option C, die den Zugriff auf die Bedienung und Einstellungen des Mehrzonenreglers über unterschiedliche PINs ermöglicht. - Seite 22 ITEC RC FÜR IDA-500 - 7. RESET 7.1 Geräte-Reset Ein Multi-Zone Controller kann auf die Werksein- 11. Sie kehren zur Seite „Externe Geräte“ stellungen zurückgesetzt werden. Dabei werden zurück. Ein grünes Popup-Fenster mit alle vorherigen Einstellungen, einschließlich der der Meldung „GERÄT WURDE IP-Adresse, gelöscht.
- Seite 23 RC FÜR IDA-500_DE_2025/05...
-
Seite 24: Itec Rc Für Ida-500 - Technische Daten
RJ45, Proprietär über CAT 5e (oder schnelleres STP) Maximale Kabellänge (CAT 5e) 100 m IP-Schutzart IP 30 Alle Angaben ohne Gewähr. Technische Änderungen vorbehalten. ITEC-Tontechnik und Industrieelektronik GesmbH, 8200 Gleisdorf, Lassnitzthal 300 Tel.: +43 (0)3133 / 3780-0, offi ce@itec-audio.com, www.itec-audio.com...
