Bayrol Bayromat Poolmanager Bedienungsanleitung
Meß- und regelgerät
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Inhaltszusammenfassung für Bayrol Bayromat Poolmanager

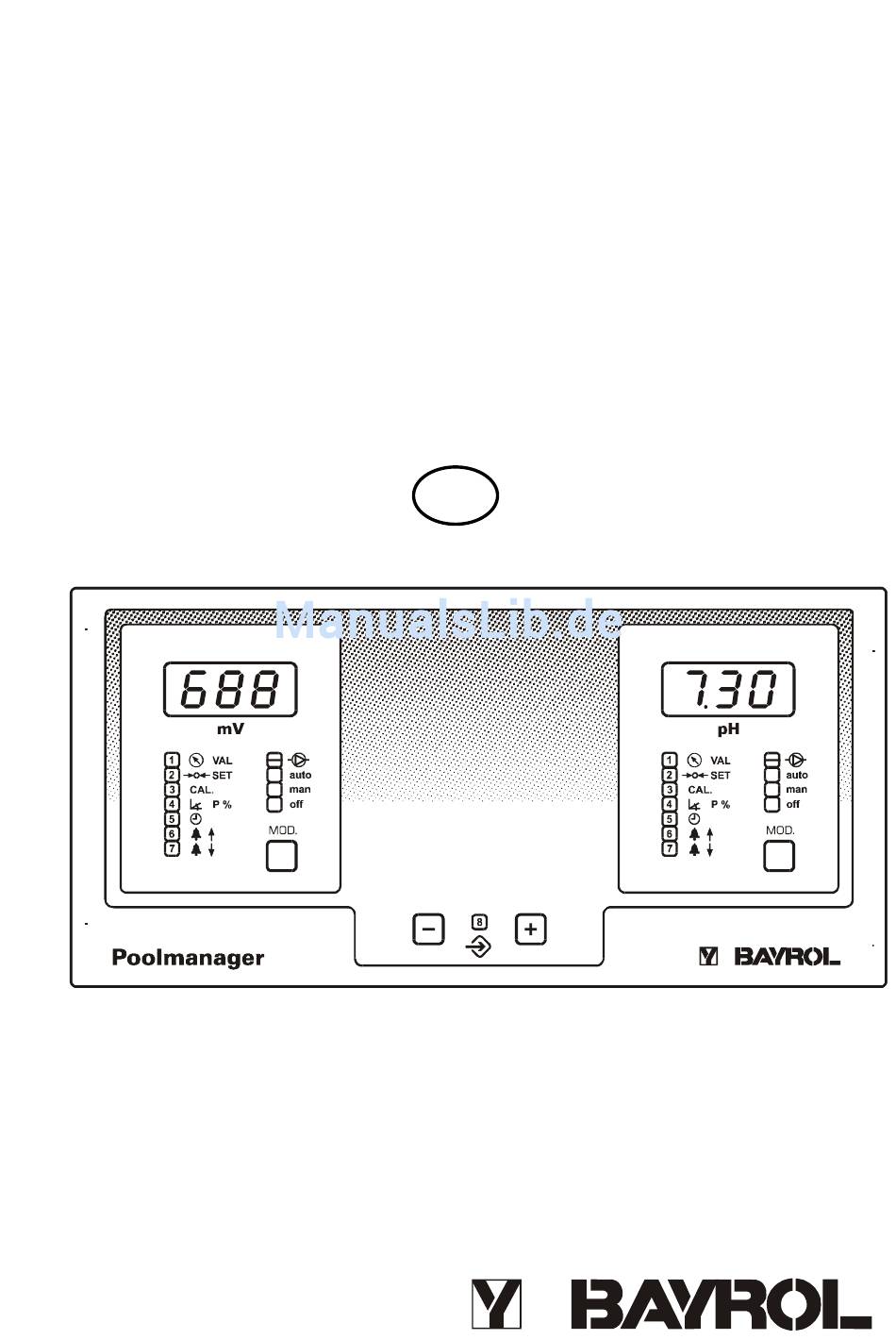

- Seite 1 Bedienungsanleitung zum Meß- und Regelgerät Bayromat Poolmanager...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis V 33.1 [07.10.2004] Seite 1. Einsatz von Schwimmbadpflegeprodukten ..............3 2. Kurzanleitung für den Schwimmbadbesitzer.............. 3 2.1 Funktionsbeschreibung ....................3 2.2 Bedienungshinweise ....................4 2.3 Anleitung zur Fehlerbehebung ...................5 3. Anzeige LED’s........................ 5 4. Praktische Hinweise zur Inbetriebnahme..............5 4.1 Ermittlung des mV-Sollwertes bei Cl-Dosierung ............5 4.2 Ermittlung des mV-Sollwertes bei Brom-Dosierung ...........6 5. -
Seite 3: Einsatz Von Schwimmbadpflegeprodukten
Einsatz von Produkten anderer Hersteller zu Problemen kommen, kann BAYROL dafür weder Garantie noch Haftung übernehmen. 2. Kurzanleitung für den Schwimmbadbesitzer 2.1 Funktionsbeschreibung Der Bayromat Poolmanager ist ein Meß- und Regelgerät zum automatischen Messen und Dosieren von Flüssigprodukten. pH-Regelung Der pH-Wert im Schwimmbadwasser wird mit einer pH-Elektrode gemessen und dieser Wert (Istwert) wird mit einem vorgegebenen Wert (Sollwert) verglichen. -
Seite 4: Bedienungshinweise
2.2 Bedienungshinweise Situation Auslöser Maßnahme Die beiden Leuchtdioden Das Gerät wurde gerade Nach 5 Minuten hören die (LED's) 'off' blinken. erst angestellt und aufgrund beiden LED's automatisch der Einschaltverzögerung auf zu blinken, die werden die Gerätefunktion- blockierten Funktionen en erst nach 5 Minuten frei- werden freigegeben. -
Seite 5: Anleitung Zur Fehlerbehebung
2.3 Anleitung zur Fehlerbehebung Problem Ursache Maßnahme Pumpe arbeitet nicht, Stromzuführung ist Stromzuführung überprüfen, obwohl Bedarf besteht und unterbrochen, Sicherung austauschen sie dosieren soll. Sicherung ist defekt. (siehe Anschlußplan, Kapitel 15). Leuchtdioden '1' (VAL) und Stecker der Leermeldung ist Kontakte und Schwimmer- 'off' blinken trotz vollem locker, Schwimmerschalter schalter überprüfen. -
Seite 6: Ermittlung Des Mv-Sollwertes Bei Brom-Dosierung
um den Cl-Gehalt zu kontrollieren. Abwarten bis die Cl-Anzeige einen stabilen Wert erreicht hat. Der bei einem Cl-Gehalt von 0,5 mg/l angezeigte mV-Wert wird um 15 mV reduziert und als Sollwert eingegeben. 4.2 Ermittlung des mV-Sollwertes bei Brom-Dosierung Voraussetzung für die Messung: Umwälzpumpe läuft, Meßzelle wird durchströmt. Der mV-Sollwert wird bei einem Brom-Gehalt von 3,5 mg/l ermittelt. -
Seite 7: Eingabebetrieb
5.2 Eingabebetrieb Aufruf “Eingabe”: Die +/- Tasten gleichzeitig drücken (länger als 2 Sekunden) bis die LED ) blinkt. Eingabebetrieb verlassen: Beide MOD-Tasten gleichzeitig drücken. Wird länger als 2 Minuten keine Taste betätigt, so kehrt das Gerät automatisch in den “Normalbetrieb” zurück. Im Eingabebetrieb können mit der MOD-Taste zyklisch die LED’s Nr. -
Seite 8: Mv-Meßverstärker / Regler
der unteren Schwelle ist nicht möglich. Wenn der Istwert die eingestellte Alarm-Schwelle überschreitet, beginnt die LED 6 zu blinken und das Alarm-Relais gibt Kontakt. LED 7: Die programmierte untere Alarm-Schwelle wird angezeigt. Mit den +/- Tasten kann die Alarm-Schwelle eingestellt werden. Einstellbar sind Werte von 0-999 mV (werkseitig: 300 mV) bzw. -
Seite 9: Ph-Meßverstärker / Regler
7. pH-Meßverstärker / Regler 7.1 Die 2-seitige Regelung ohne Totzone Die Totzone ist der meß- und regeltechnische Begriff für den Bereich, in dem nicht geregelt wird. Wird die Totzone “0” programmiert, so setzt die Dosierung ein sobald die Regelabweichung [ Differenz zwischen Istwert und Sollwert ] größer oder kleiner 0 wird, d.h. - Seite 10 Anschließend muß dieser ermittelte pH-Wert im Regelgerät eingegeben werden. Dazu folgendermaßen vorgehen: “Eingabe” aufrufen, dazu die +/- Tasten gleichzeitig drücken (länger als 2 Sekunden) bis die LED 8 ( ) blinkt. (ACHTUNG: Um den Eingabebetrieb zu verlassen, beide MOD-Tasten gleichzeitig drücken. Wird länger als 2 Minuten keine Taste betätigt, so kehrt das Gerät automatisch in den “Normalbetrieb”...
-
Seite 11: Alarme
8. Alarme Beim Poolmanager können 5 verschiedene Alarme auftreten. In der unten gezeigten Tabelle sind die 5 Alarme aufgelistet. Aus der Tabelle ist zu entnehmen wie der Alarm signalisiert wird, ob das Alarmrelais Kontakt gibt und ob der Alarm die Dosierung blockiert. Ursache Alarm LED’s... -
Seite 12: Flow Alarm
8.3 Flow Alarm Wird ausgelöst, wenn das Gerät kein Signal vom Flow-Geber erhält, d.h., daß der Meß- wasserdurchfluß zu klein ist, der Flow-Geber defekt oder falsch angeschlossen ist. Bei Flow-Alarm geschieht folgendes : Die 4 LED’s 6+7 und die LED “off” blinken gleichzeitig. Die LED “off”... -
Seite 13: Kalibrier-Alarm
8.6 Kalibrier-Alarm Wenn bei der Kalibrierung des mV- bzw. pH-Meßverstärkers eine 0-Punkt-Verschiebung größer +/-199 mV bzw. größer +/-0,99 pH eingestellt wird, signalisiert die LED 3 “Cal” “Cal-Alarm” , d.h. sie beginnt zu blinken. Wenn die zur Kalibrierung nötigen 0-Verschiebungen über den angegebenen Limits liegen, muß... -
Seite 14: Dip-Schalter Sw1-8
11. DIP-Schalter SW1-8 [ Standardeinstellung ab Werk ] Ausschnitt S1: “OFF” Front-Print PM2 S2: “OFF” S3: Ohne Wirkung S4: “OFF” (Dos bei pH>Soll) S5: “ON” (für Taktzeit=30s) S6: “ON” (für Taktzeit=30s) S7: “ON” (min. ES-Dauer=5s) Default-Einstellungen SW1-8 Der Schalter “SW1-8” ist nach Öffnen des Gerätes zugänglich. Er befindet sich auf dem Frontprint, links unten. -
Seite 15: Wichtige Hinweise
S2/ ON: Der Testmode ist eingeschaltet. Der Testmode ist für Prüfzwecke vorgesehen, er ermöglicht eine schnelle Überprüfung der Gerätefunktionen. Im Testmode werden die Taktzeit auf 0,3 Sekunden und die Flow / Einschaltverzögerung auf 3 Sekunden (norm. 5 Min.) verkürzt. S2/ OFF: Testmode ist inaktiv. (Normale Betriebsart) S3: Schalter ist ohne Funktion. -
Seite 16: Schlauchwechsel An Den Dosierpumpen
12.2 Schlauchwechsel an den Dosierpumpen Ausbau des alten Schlauches Es muß einmal jährlich ein Schlauchwechsel an den Dosierpumpen durchgeführt werden. Ersatzschläuche erhalten Sie bei Ihrem Schwimmbadfachhändler. Um den Schlauchwechsel durchzuführen, bitte folgendermaßen vorgehen: 1. Pumpe ca. eine halbe Stunde mit lauwarmem Frischwasser spülen. 2. -
Seite 17: Außerbetriebnahme
12.3 Außerbetriebnahme Wenn das Gerät z.B. zur Überwinterung außer Betrieb genommen werden soll, folgendermaßen vorgehen: • Die Pumpen mit lauwarmem Frischwasser ca. eine halbe Stunde spülen. • Das Schlauchset (siehe Abbildung oben) lösen. Dazu Laufband an den Griffmulden zusammendrücken und Riegel im Uhrzeigersinn bis zum Anschlag drehen. •... -
Seite 18: Technische Daten
12.4 Technische Daten Meß- und Regelgerät Bayromat Poolmanager: Netzspannung 220 V / 50 Hz, Schutzart IP 54, Elektrodenanschluß BNC. Kette Abmessungen: 630mmX530mmX180mm Meßbereich: pH 0 -9,99 (B X H X T) Anzeige (LED): 3 ½-stellig, 13 mm Bedienung: Über Folientastatur. -
Seite 19: Checkliste Zur Inbetriebnahme
Ersatzschlauch 1,5 Ltr/h zu Schlauchpumpe 172032 Pufferlösung 7 171050 Pufferlösung 9 171051 Redoxpuffer 465 mV 171052 Reinigungslösung Elektroden 171049 13. Checkliste zur Inbetriebnahme Die Förderleitung wurde ungeknickt angeschlossen (stets steigend). Die Schlauchanschlüsse wurden überprüft. Der Druckschalter wurde montiert und die Funktion geprüft. Die Schutzkappe an der pH-Elektrode wurde entfernt. -
Seite 20: Anschlussplan
15. Anschlußplan... -
Seite 21: Frontansicht

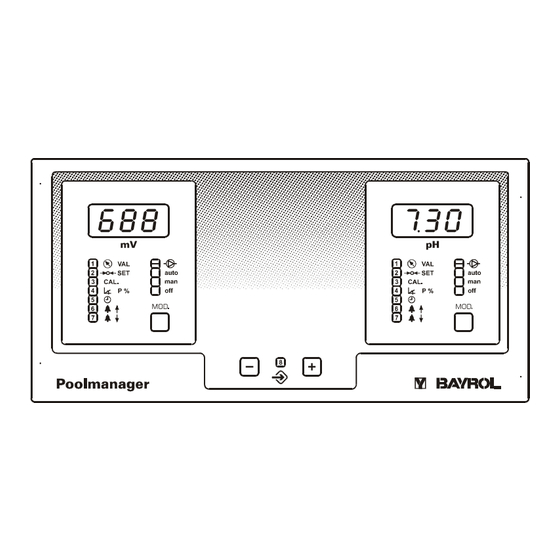

16. Frontansicht...
